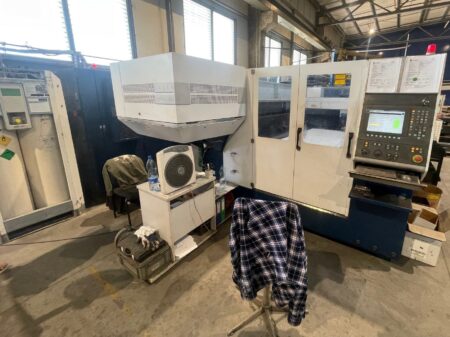

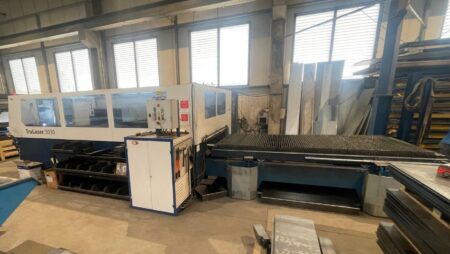

TRUMPF TruLaser 3030 lézervágó

TRUMPF TruLaser 3030 lézervágó 2011-ben gyártották. A gép modern alkatrészekkel van felszerelve, amelyek lehetővé teszik a lágyacélból, rozsdamentes acélból és alumíniumból készült munkadarabok pontos vágását. A nagyfokú stabilitást a megmunkálás során az acéltest biztosítja, amelyre egy korszerű SIEMENS SINUMERIK 840D CNC-vezérlő van szerelve a működési módok programozásához és a vágási folyamat vezérléséhez.

A TruLaser 3030 Basic Edition lézervágó 3,2 kW-os lézersugárral vág maximum 900 kg súlyú, 20 mm (lágyacél), 12 mm (rozsdamentes acél) és 8 mm (alumínium) vastagságú fémlemezeket, nagy pontosságot és sima, egyenletes munkadarab éleket garantálva. A lézer automatikus raklapváltó rendszerrel is fel van szerelve. A gép összsúlya 11500 kg.

A TRUMPF TruLaser 3030 lézervágó műszaki adatai

• CNC-vezérlés: SIEMENS SINUMERIK 840D
• maximális lézerteljesítmény: 3200 W (3,2 kW)
• hullámhossz: 10,6 μm
• lézertípus: CO2
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• munkatartomány az X/Y/Z tengelyen: 3000/1500/115 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/min
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 140 m/min
• maximális lemezvastagság (lágyacél): 20 mm
• maximális lemezvastagság (rozsdamentes acél): 12 mm
• maximális lemezvastagság (alumínium): 8 mm
• a munkadarab maximális súlya: 900 kg
• automatikus raklapváltó rendszer
• csatlakozási teljesítmény: 68 kVA
• kapcsolt levegőcsatlakozás: 7-10 bar
• nitrogéncsatlakozás N2: 30 bar
• oxigén csatlakozás O2: 20 bar

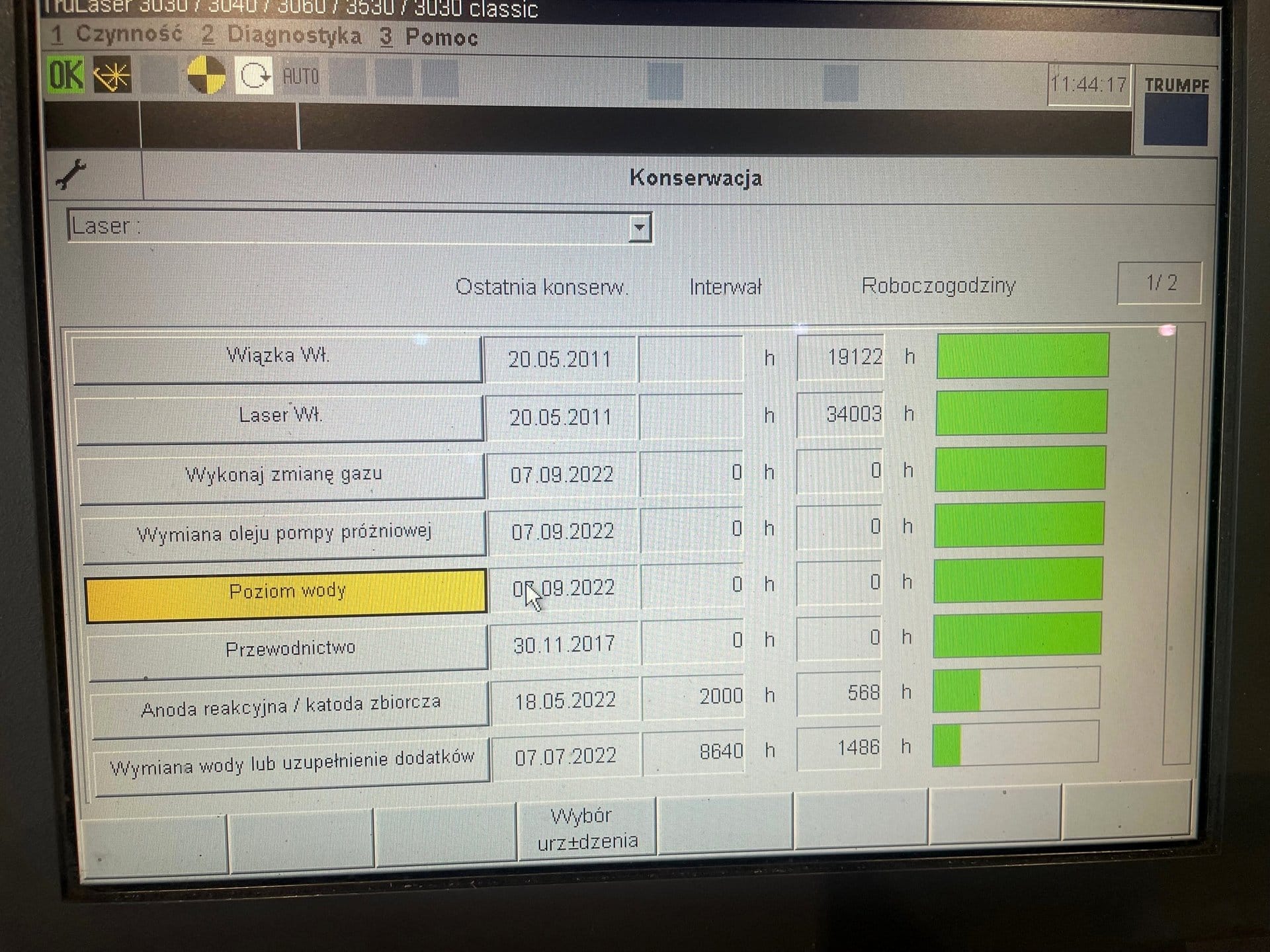

• bekapcsolási idő: 34003 h
• lézersugár kibocsátási ideje: 19122 h
• tápegység: 400 V; 50 Hz
• raklapváltó rendszer méretei (H x B x H): 3500 x 2800 x 1000 mm
• lézervágó méretei (H x Sz x M): 9800 x 5300 x 2000 mm
• a TruLaser 3030 gép súlya: 11500 kg
