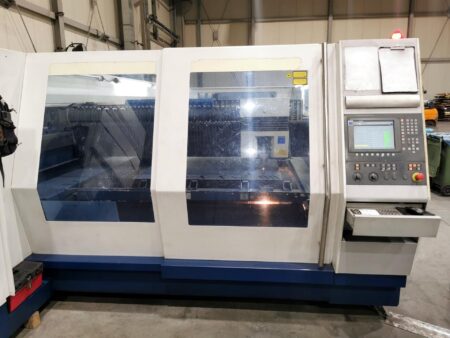

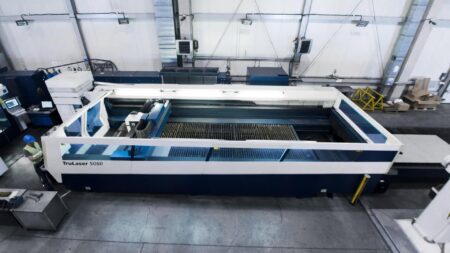

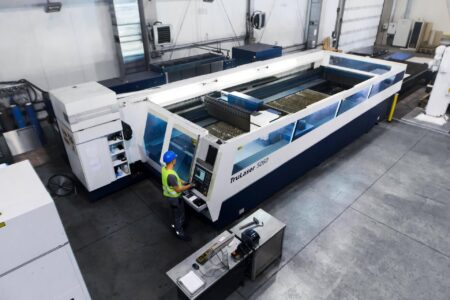

TRUMPF TruLaser 5060 7 kW lézervágó

TRUMPF TruLaser 5060 7 kW lézervágó 2012-ben gyártották, és szerkezeti acélból, fekete acélból vagy alumíniumból készült munkadarabok megmunkálására használják. A gép a BrightLine és CoolLine rendszereknek köszönhetően rendkívül sima éleket, valamint összetett geometriákat ér el vastagabb alapanyagokban. A lézervágógépben alkalmazott legmodernebb technológia és a kiváló minőségű acélszerkezet kombinációja nagy stabilitást és pontosságot garantál a megmunkálás során.

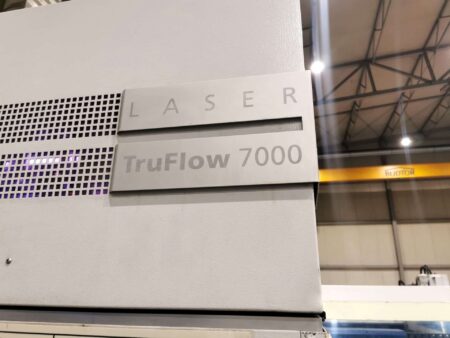

A lézervágás nagy termelékenységét a megbízható TRUMPF TruFlow 7000 lézerforrás biztosítja, amely 7 kW-os lézersugarat generál, amely 30 mm (szerkezeti acél), 25 mm (fekete acél) vagy 15 mm (alumínium) vastagságú lemezek vágására alkalmas. A TRUMPF TruLaser 5060 L19 lézervágó SIEMENS SINUMERIK 840D CNC-vezérlővel is fel van szerelve, amely lehetővé teszi a munkadarabok megmunkálásának teljes körű vezérlését. A gépet folyamatosan szervizelték.

A TRUMPF TruLaser 5060 lézer műszaki adatai

• lézerteljesítmény: 7000 W (7 kW)

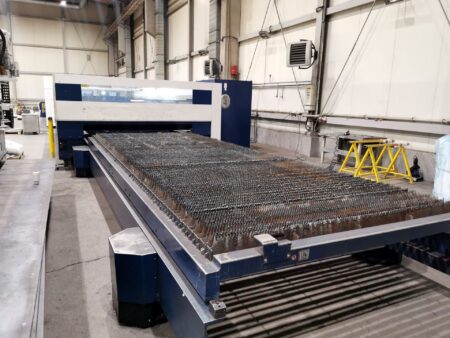

• munkaasztal felülete (L x W): 6000 x 2000 mm
• előtolási sebességek az X/Y/Z tengelyen: 6000/2000/115 mm
• maximális lemezvastagság (szerkezeti acél): 30 mm
• maximális lemezvastagság (lágyacél): 25 mm
• maximális lemezvastagság (alumínium): 15 mm
• a munkadarab maximális tömege: 4800 kg
• pozicionálási sebesség egyidejű X- és Y-tengelyes meghajtással: 300 m/min
• pozicionálási eltérés: 0,05 mm

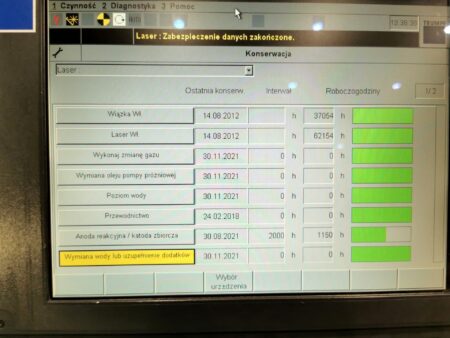

• lézersugár üzemórák: 37054 h
• lézer üzemóra: 62154 h
• sűrített levegő csatlakoztatása: 7-10 bar
• N2 nitrogéncsatlakozás: 30 bar
• O2 oxigén csatlakozás: 20 bar
• csatlakozási teljesítmény: 130 kVA
• tápegység: 400 V; 50 Hz
• teljes méretek (H x SZ x K): 16950 x 5550 x 2550 mm
• a TruLaser 5060 gép teljes súlya: 16000 kg

A lézervágó felszereltsége

• CNC-vezérlés: SIEMENS SINUMERIK 840D
• lézerforrás: TRUMPF TruFlow 7000
• vágórendszer: BrightLine
• munkadarab szelektív hűtőrendszer: CoolLine

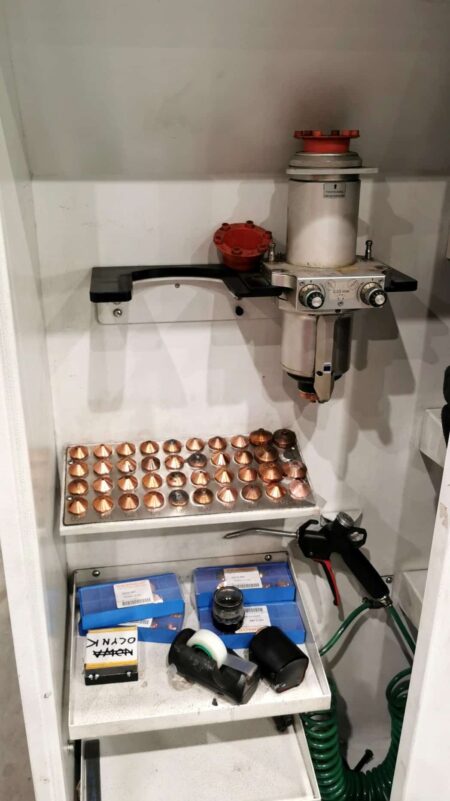

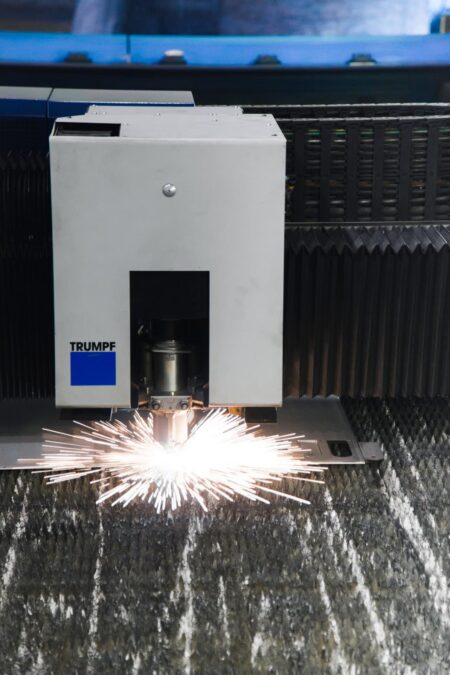

• egy vágófejes rendszer 250D50
• PC Windows XP-vel
• USB-csatlakozó
