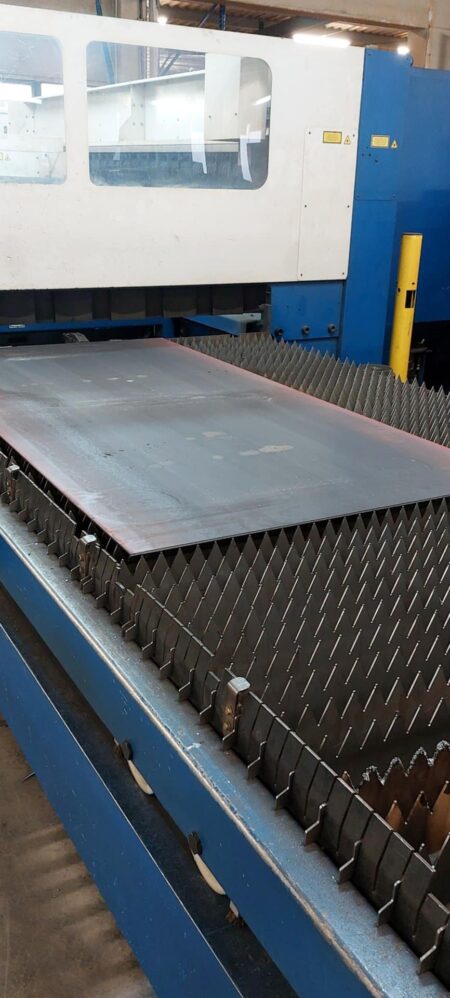

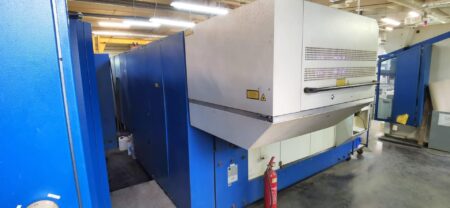

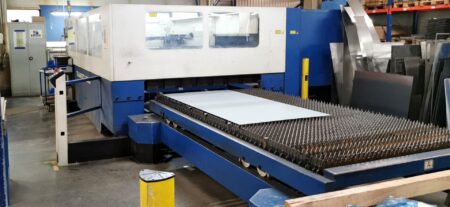

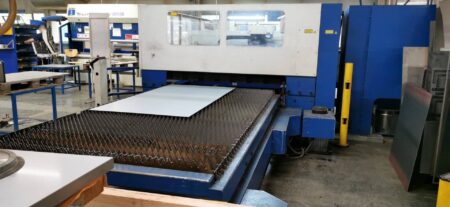

TRUMPF TRUMATIC L3030 lézer

TRUMPF TRUMATIC L3030 lézer 1999-ben készült. A gépet lágyacélból, rozsdamentes acélból és alumíniumból készült munkadarabok precíz vágására használják a lézersugár segítségével, amelyet egy tükörrendszeren keresztül a lézerfejre irányítanak. A lézervágógép robusztus acélszerkezetének és a legjobb alkatrészeknek a kombinációja garantálja a megmunkálás nagyfokú megbízhatóságát, pontosságát és stabilitását.

A lézervágógép egy 3200 W maximális teljesítményű, nagy hatékonyságú TRUMPF TruFlow 3200 lézerforrást használ, amellyel akár 20 mm (lágyacél), 12 mm (rozsdamentes acél) vagy 10 mm (alumínium) vastagságú fémlemezeket is vághat. A lézer felszereltségéhez tartozik többek között egy könnyen kezelhető SIEMENS SINUMERIK 840D numerikus vezérlés és egy raklapcserélő rendszer. A TRUMPF TRUMATIC L 3030 teljes tömege 11500 kg.

A TRUMPF TRUMATIC L3030 lézervágó műszaki adatai

• maximális lézerteljesítmény: 3,2 kW
• lézertípus: CO2
• hullámhossz: 10,6 μm
• maximális lemezvastagság (lágyacél): 20 mm
• maximális lemezvastagság (rozsdamentes acél): 12 mm
• maximális lemezvastagság (alumínium): 10 mm
• munkaterület az X/Y/Z tengelyen: 3000/1500/115 mm
• előtolási sebesség az X/Y/Z tengelyen: 3104/1580/122 mm
• pozícionálási sebesség a tengellyel párhuzamosan: 60 m/min
• pozicionálási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 85 m/min
• legkisebb programozható pályaméret: 0,01 mm
• pozícióeltérés: ±0,1 mm
• átlagos pozíció szórásszélesség: ±0,03 mm
• átlagos sűrített levegőfogyasztás: 700 l/min
• sűrített levegő csatlakoztatása: 6 bar
• N2 nitrogéncsatlakozás: 30 bar
• oxigén csatlakozás O2: 20 bar
• csatlakozási teljesítmény: 73 kVA
• tápegység: 400 V; 50 Hz
• teljes méretek (hosszúság x szélesség x magasság): 9800 x 5300 x 2000 mm
• a TRUMATIC L3030 gép teljes tömege: 11500 kg

A llézervágó felszereltsége

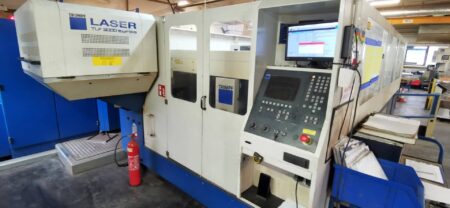

• CNC-vezérlés: SIEMENS SINUMERIK 840D
• lézerforrás: TRUMPF TruFlow 3200
• raklapcserélő rendszer
• X,Y,Z tengelyek szervomotorjai
