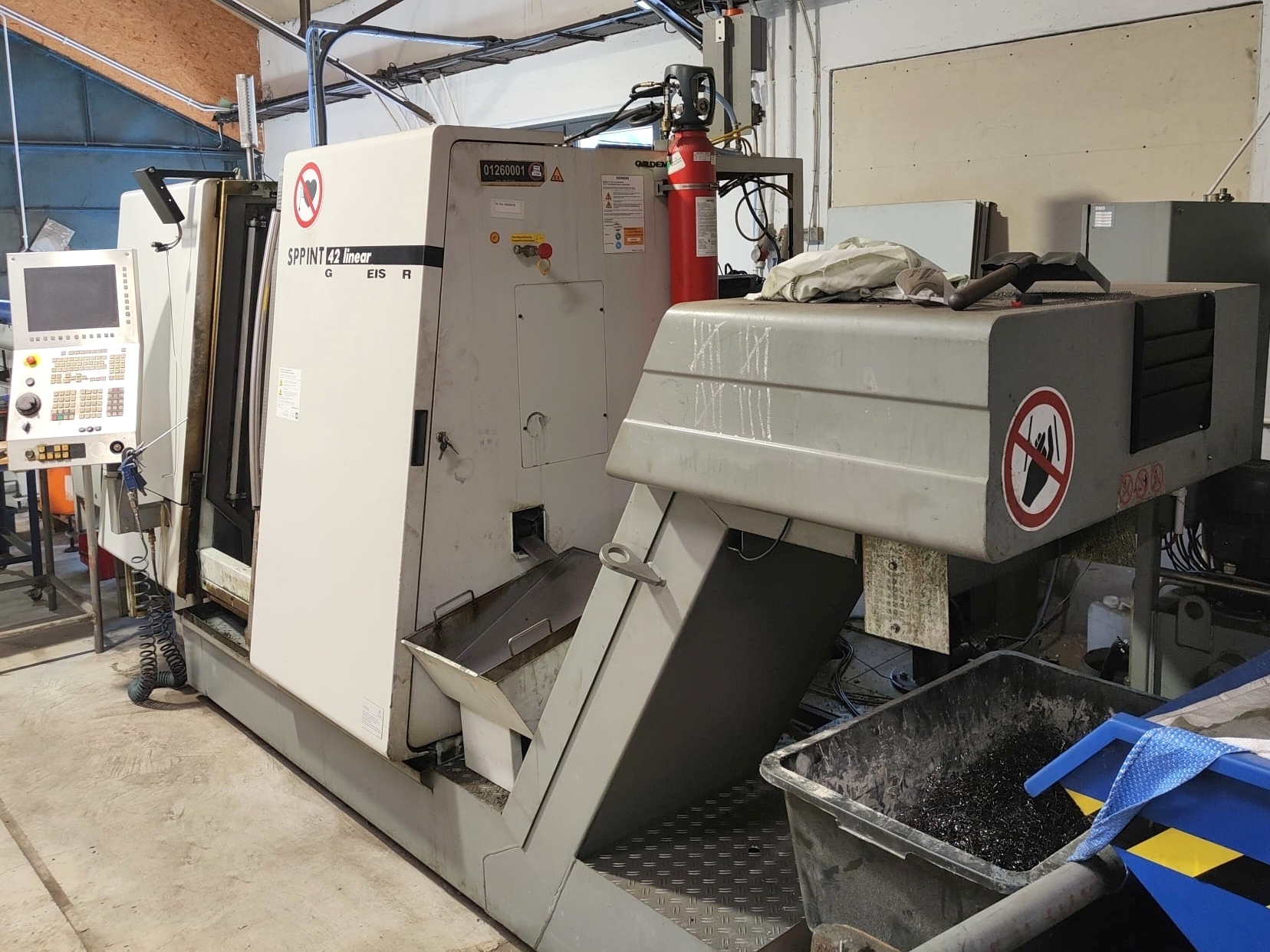

Automat tokarski CNC DMG GILDEMEISTER SPRINT 42 linear

Automat tokarski CNC DMG GILDEMEISTER SPRINT 42 linear zbudowany został w 2006 roku we Włoszech przez GILDEMEISTER Italiana S.p.A. Maszyna była regularnie serwisowana oraz konserwowana przez cały okres użytkowania, a w 2018 roku przeszła gruntowną modernizację.

DMG GILDEMEISTER SPRINT 42 linear to wydajny automat tokarski przeznaczony do automatycznej obróbki detali o maksymalnej średnicy 42 mm. Maszyna pozwala na precyzyjne toczenie, frezowanie, wiercenie oraz gwintowanie materiału z pręta w ramach jednego procesu. Szerokie możliwości obróbcze w połączeniu ze sprawdzonymi podzespołami sprawiają, że jest to doskonały wybór do produkcji seryjnej skomplikowanych elementów wykorzystywanych w wielu gałęziach przemysłu.

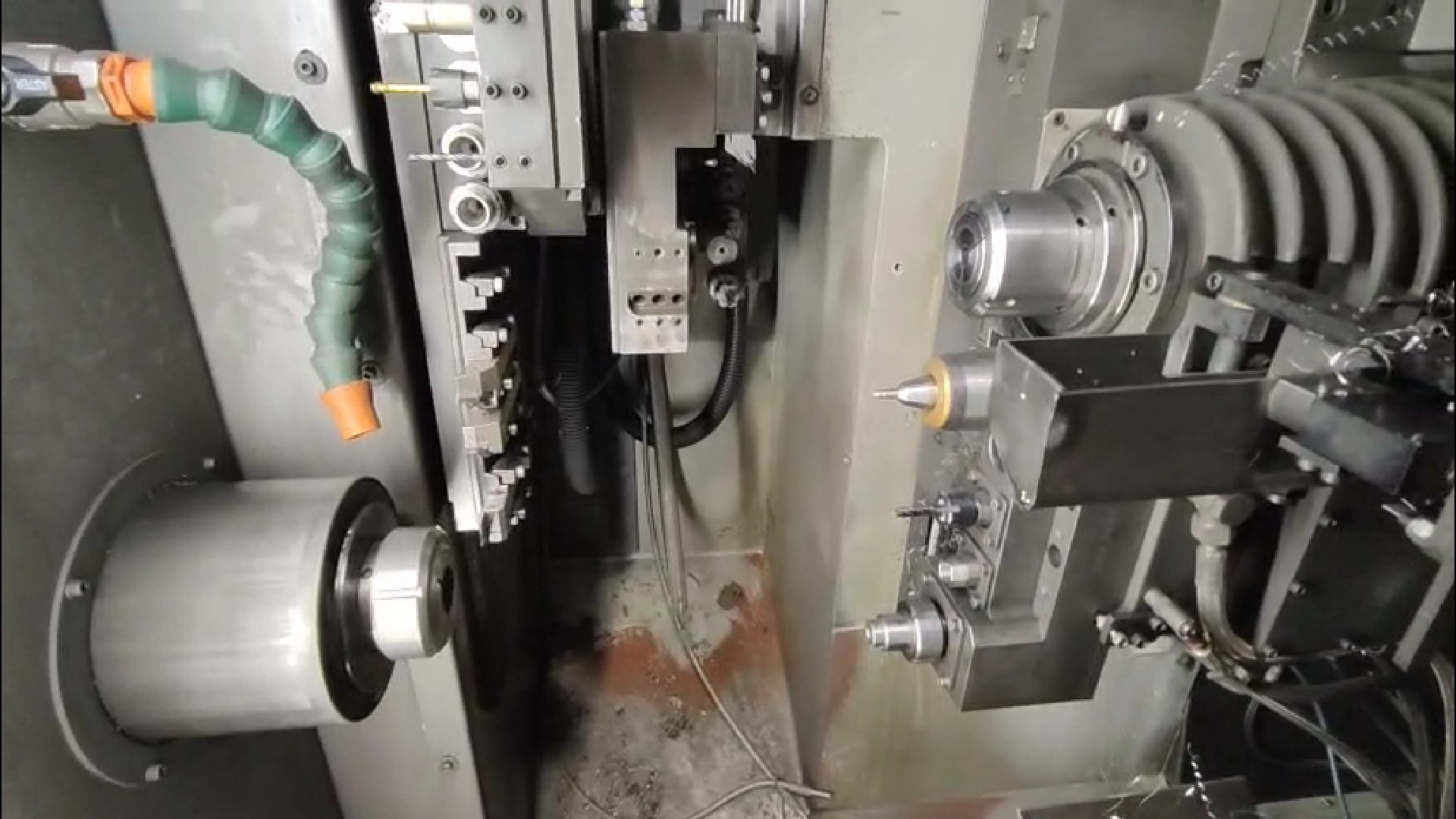

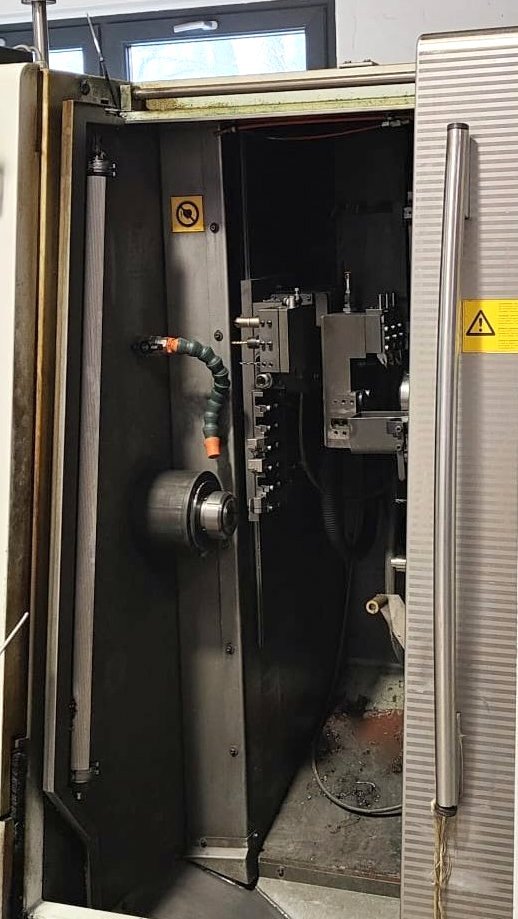

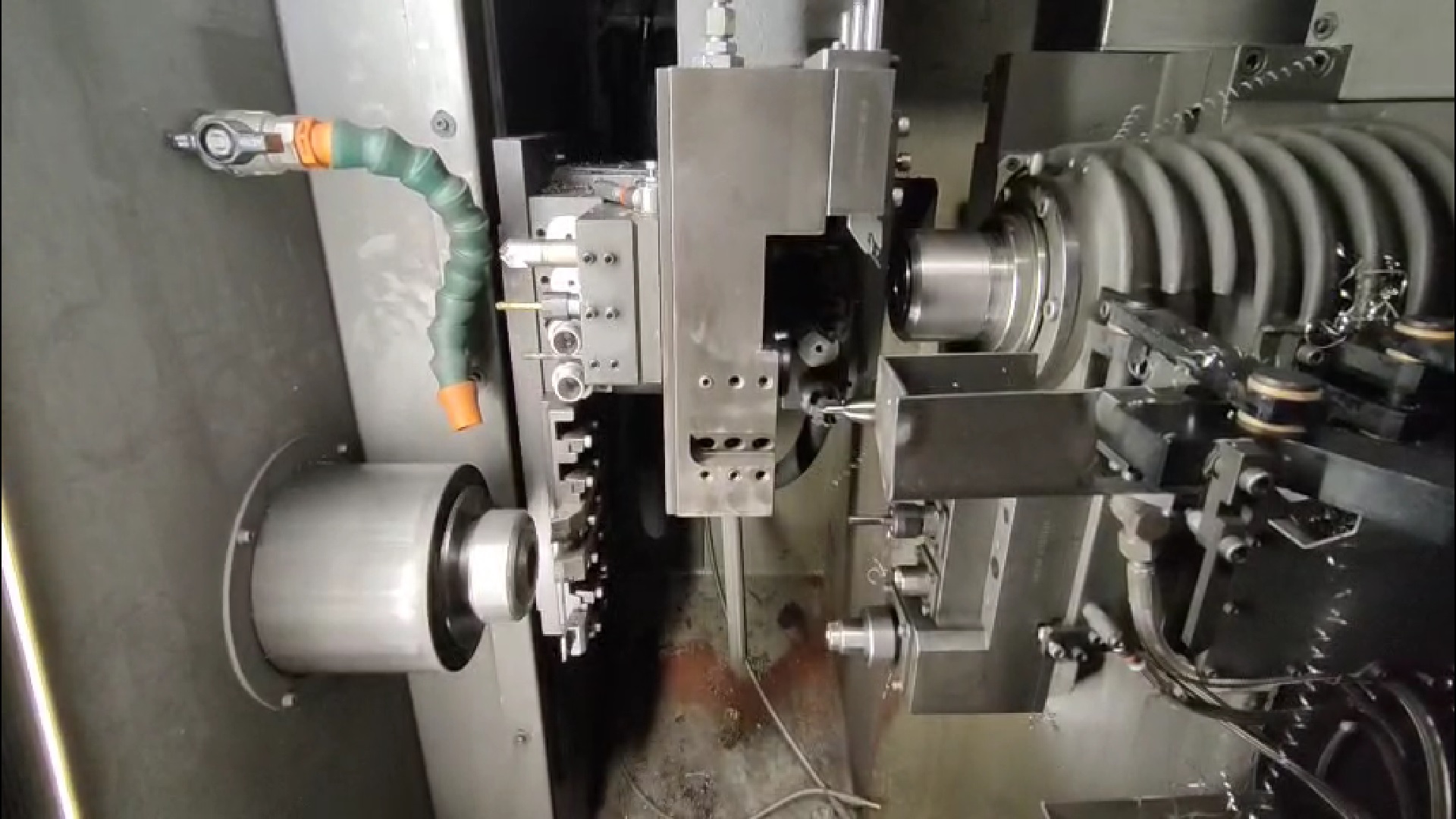

Obróbka realizowana jest z wykorzystaniem wrzeciona głównego oraz wrzeciona przechwytującego. Rozwiązanie to pozwala na wykonywanie operacji z obu stron detalu, bez konieczności ponownego mocowania elementu. Po zakończeniu pierwszego etapu obróbki detal zostaje przejęty przez drugie wrzeciono, które kontynuuje proces od strony przeciwnej. Każde z wrzecion osiąga maksymalną prędkość 6500 obr/min i posiada oś C z dokładnością indeksacji 0,001°.

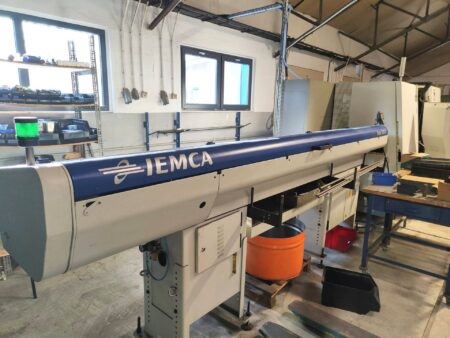

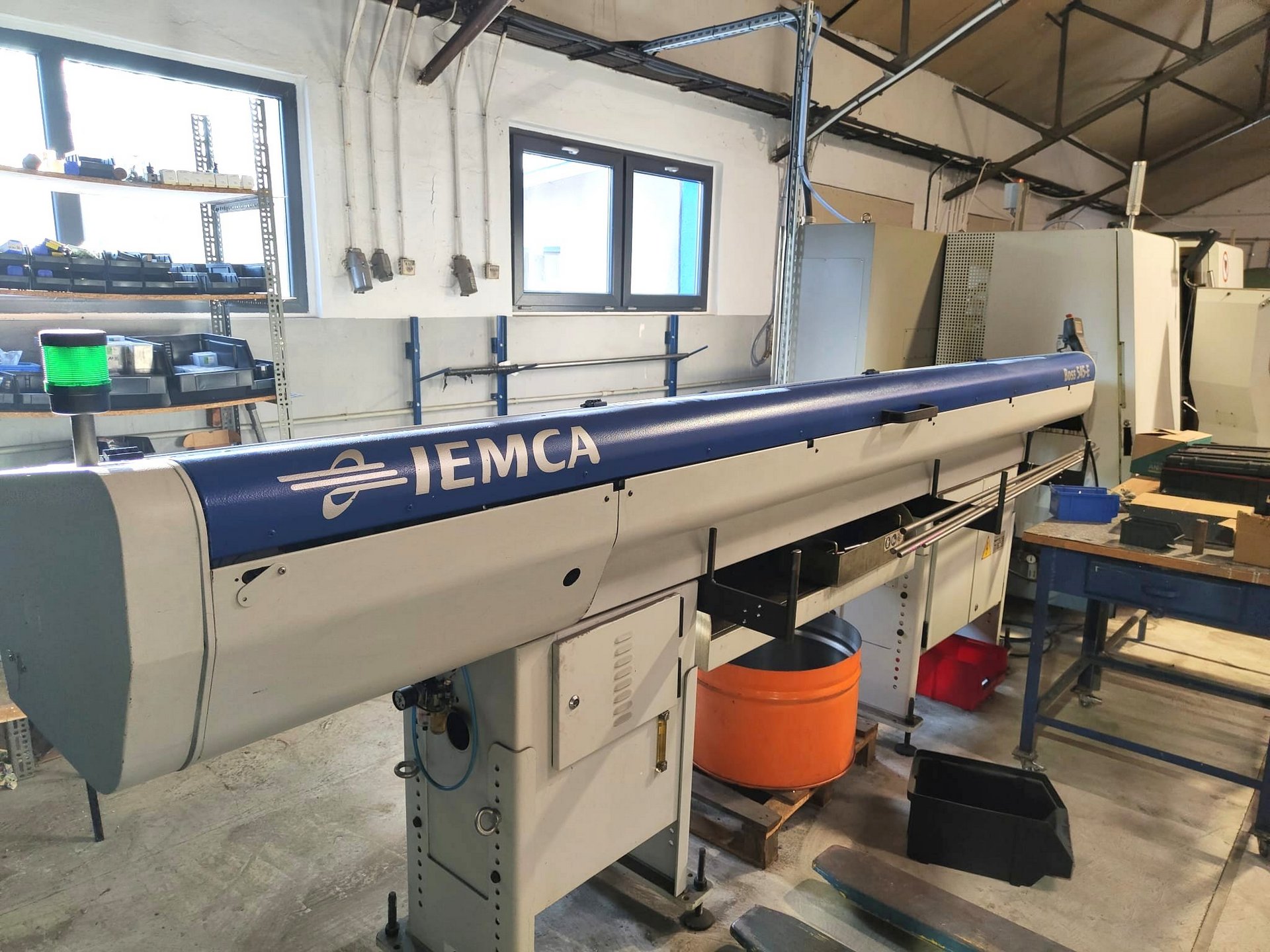

Automatyczne podawanie materiału zapewnia podajnik IEMCA BOSS 545 E, obsługujący pręty o maksymalnej długości 3000 mm i średnicy 33 mm. Po zastosowaniu odpowiedniego kanału, popychacza oraz rur redukcyjnych istnieje możliwość dostosowania podajnika do obsługi materiału o większej średnicy. Wyposażenie maszyny obejmuje również intuicyjny sterownik CNC FANUC Series TB oraz narzędzia napędzane. Tokarka dwuwrzecionowa SPRINT 42 linear waży 4350 kg.

Specyfikacja techniczna tokarki do metalu DMG GILDEMEISTER SPRINT 42 linear

Dane ogólne

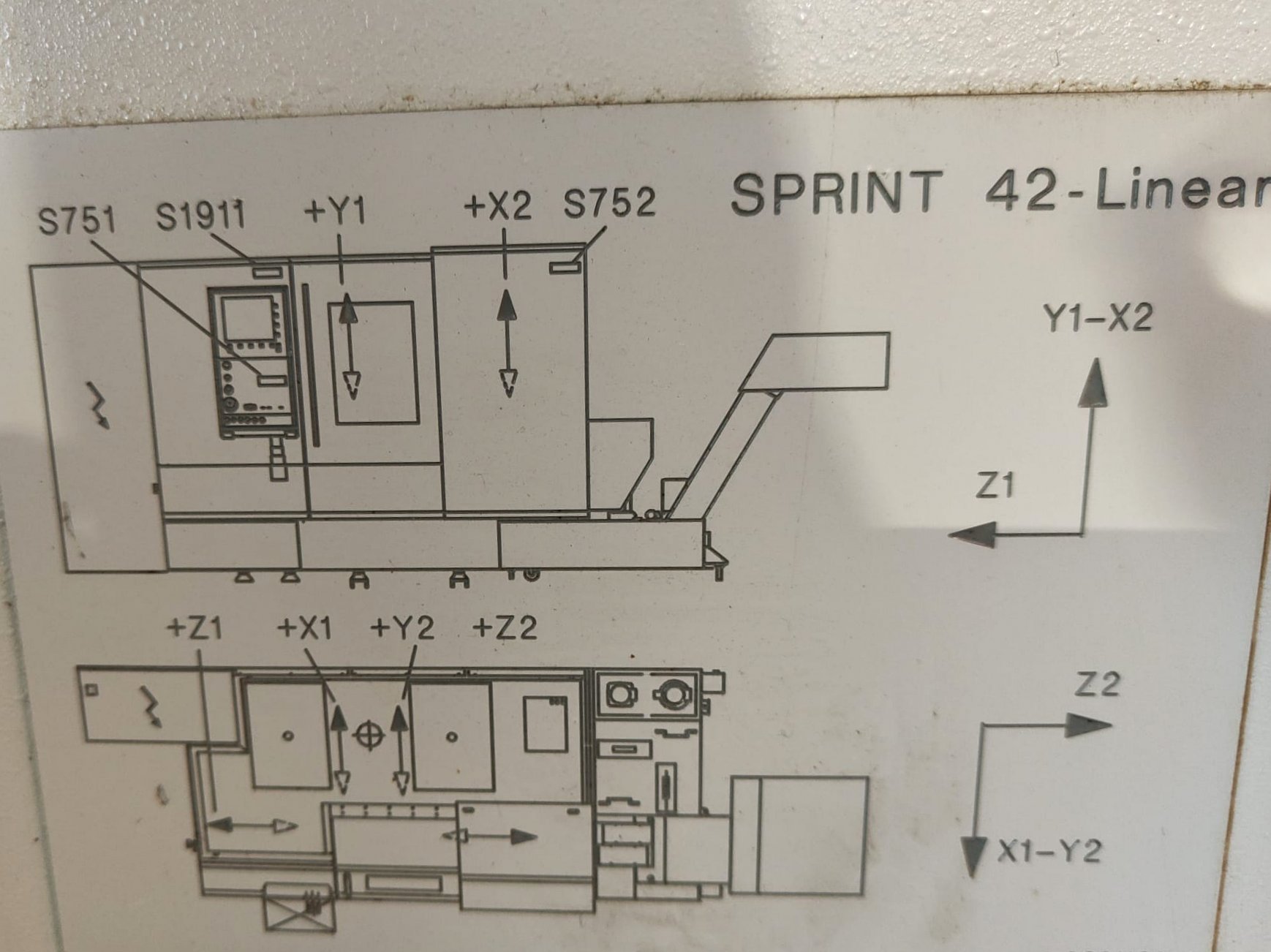

• liczba osi: 6 (X1, X2, Y1, Y1, Z1, Z2)
• posuw w osi X/Y/Z: 50/350/120 mm
• maksymalna średnica toczenia: 42 mm
• napięcie sterowania: 24 V
• moc zainstalowana: 40 kVA
• zasilanie: 400 V; 50 Hz
• ciężar maszyny DMG GILDEMEISTER: 4350 kg

Wrzeciono główne

• maksymalna prędkość obrotowa: 6500 obr/min
• moc napędu: 5,5 kW
• moment obrotowy: 37,5 Nm
• oś C
• dokładność indeksacji osi C: 0,001°

Wrzeciono przechwytujące

• maksymalna prędkość obrotowa: 6500 obr/min
• moc napędu: 3,7 kW
• moment obrotowy: 19,6 Nm
• oś C
• dokładność indeksacji osi C: 0,001°

Podajnik pręta

• maksymalna długość pręta: 3000 mm
• maksymalna średnica pręta: fi 33 mm
• możliwość dopasowania do większych średnic pręta po zastosowaniu odpowiedniego kanału, popychacza i rur redukcyjnych

Wyposażenie tokarki CNC DMG GILDEMEISTER

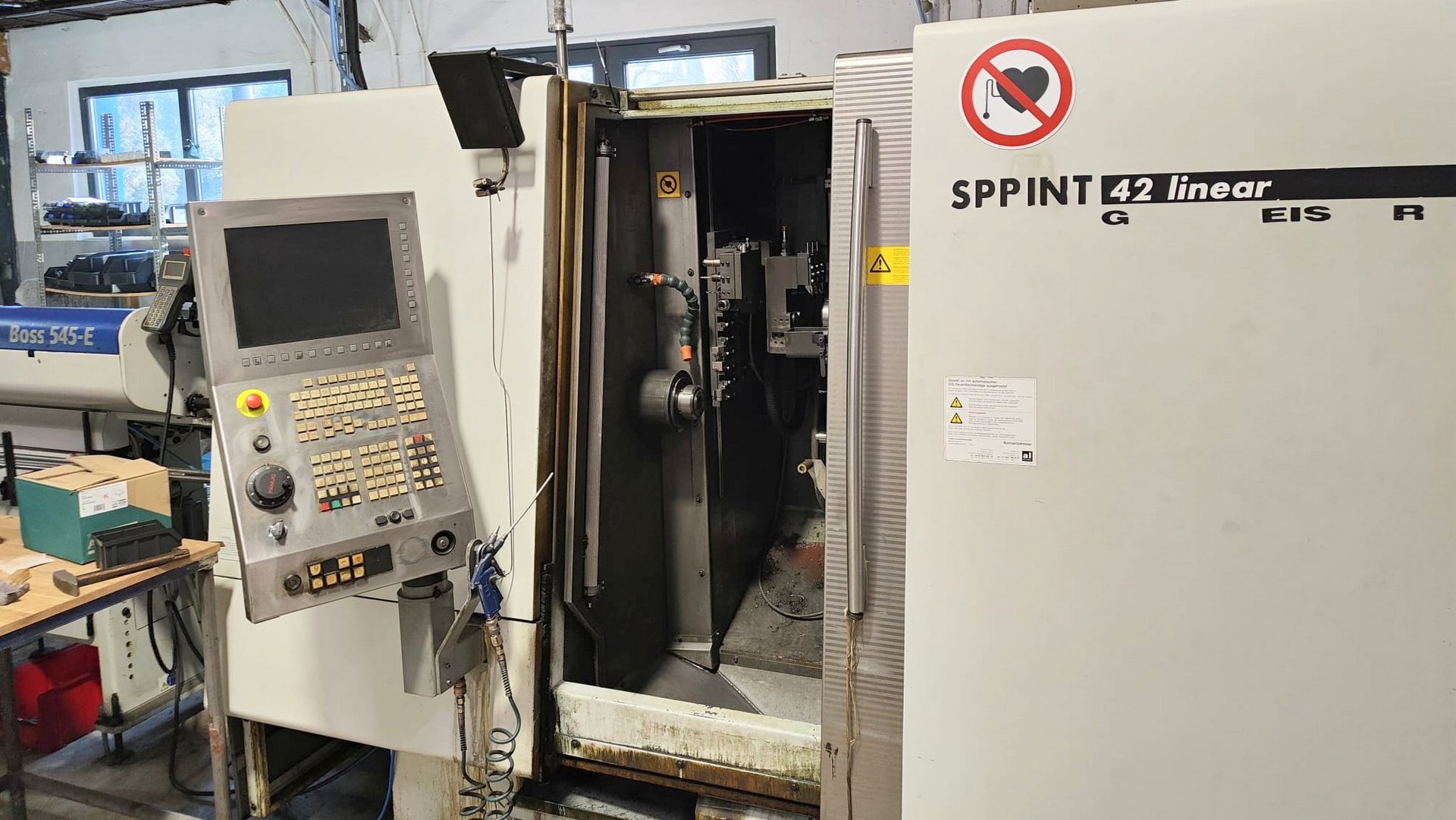

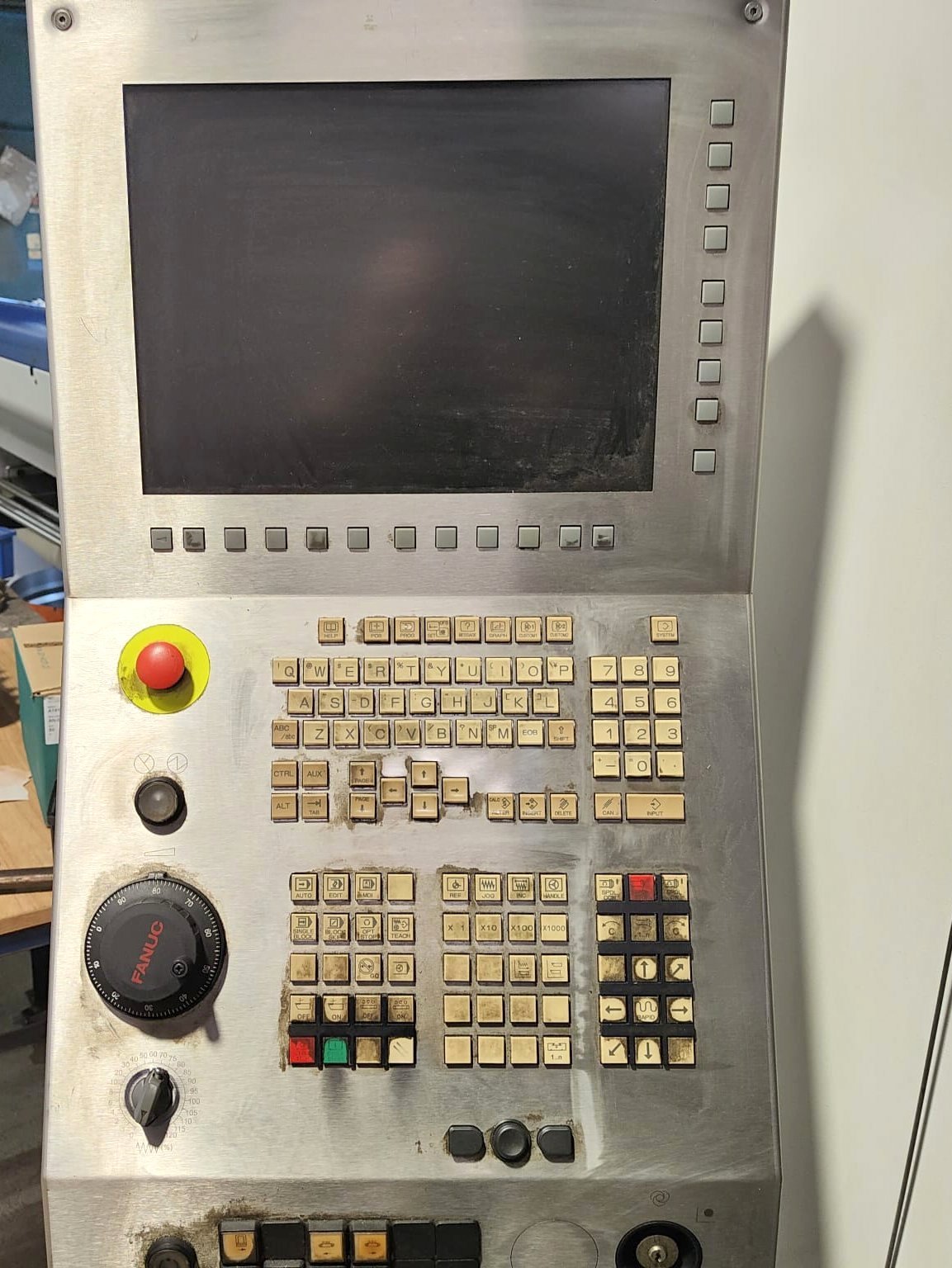

• sterowanie CNC: FANUC Series TB
• podajnik pręta: IEMCA BOSS 545 E
• wrzeciono przechwytujące
• poprzeczne i wzdłużne narzędzia napędzane do frezowania, wiercenia i gwintowania
• transporter wiórów
• oświetlenie przestrzeni roboczej
