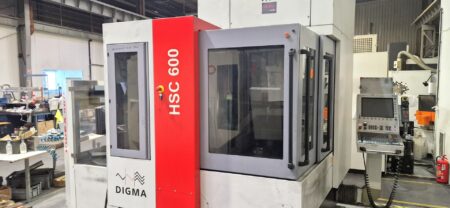

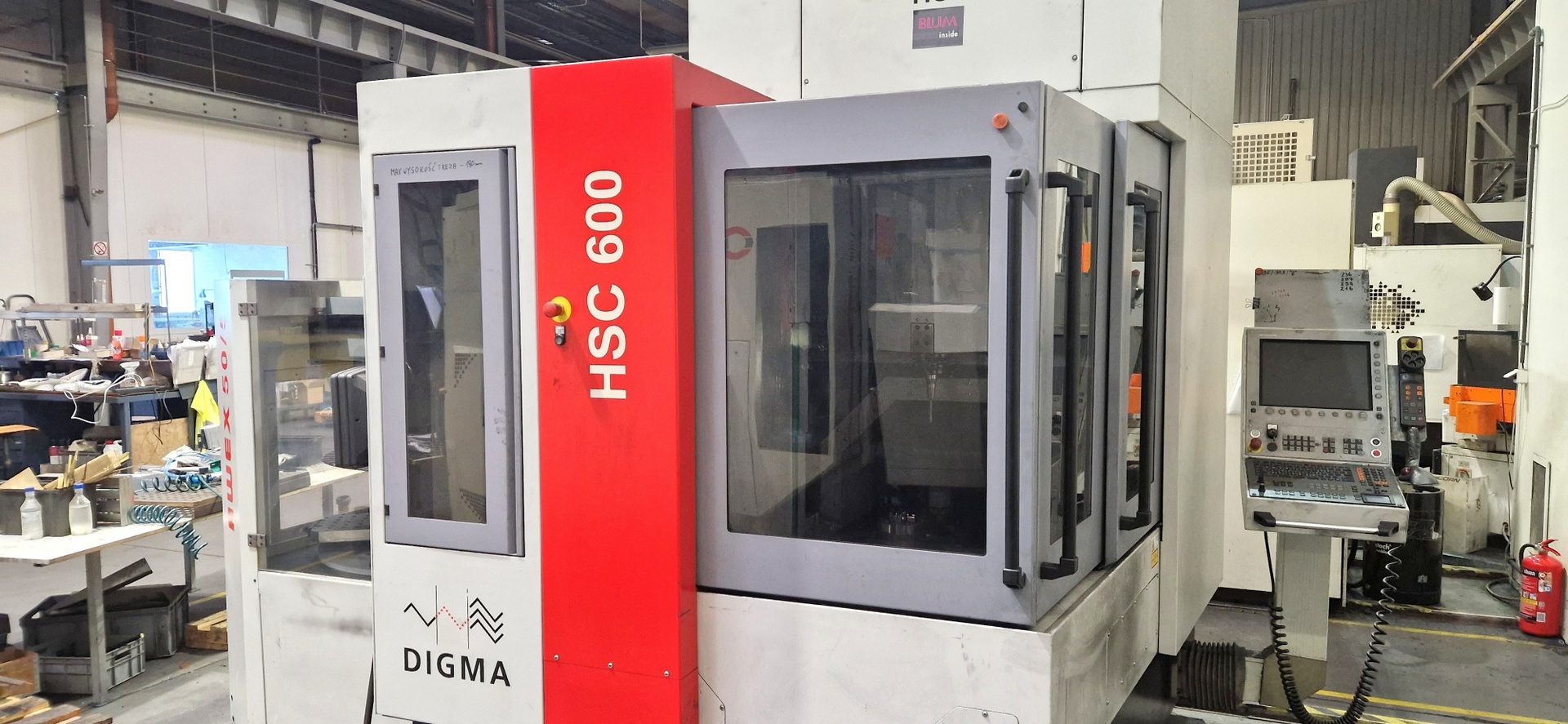

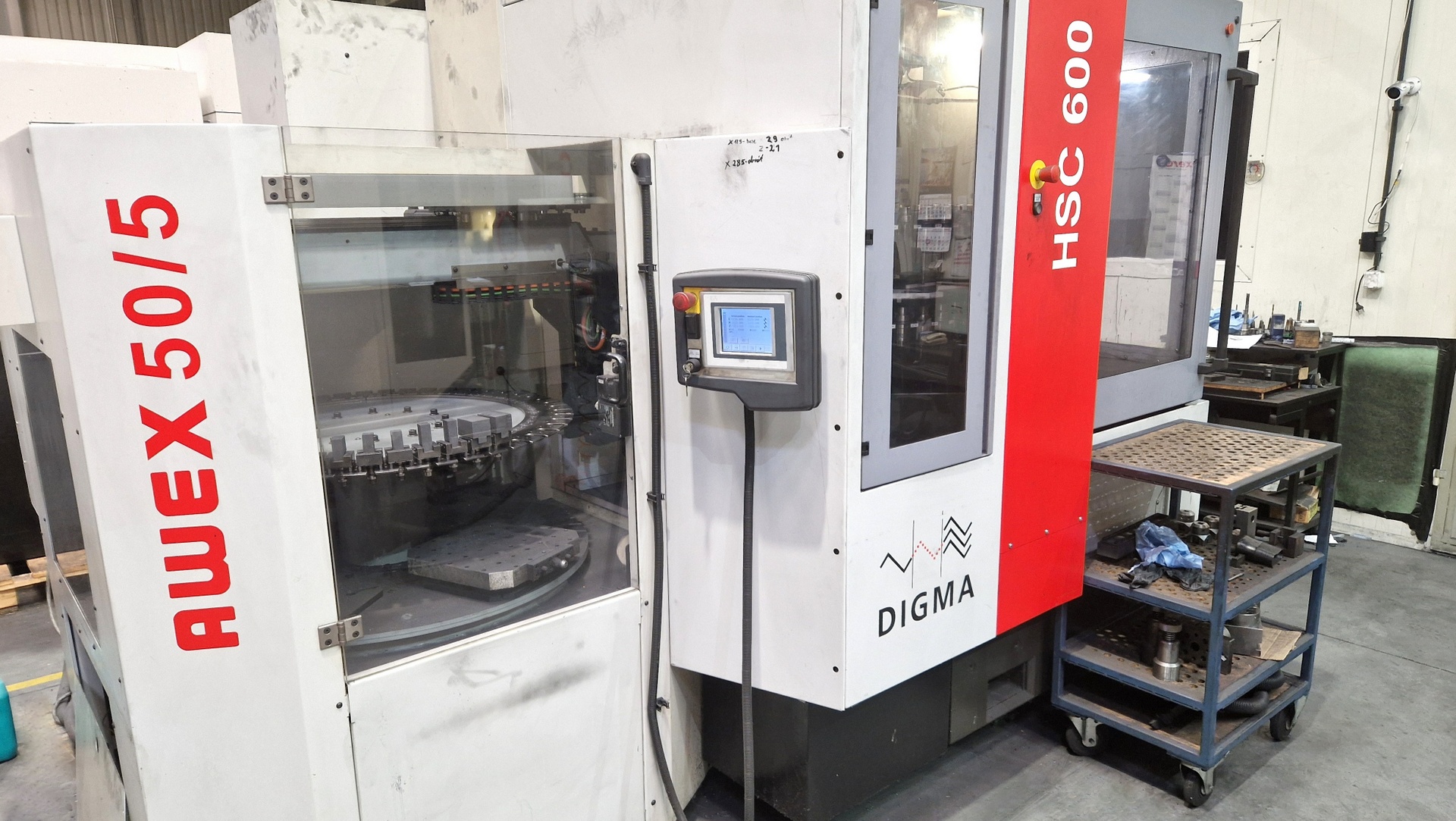

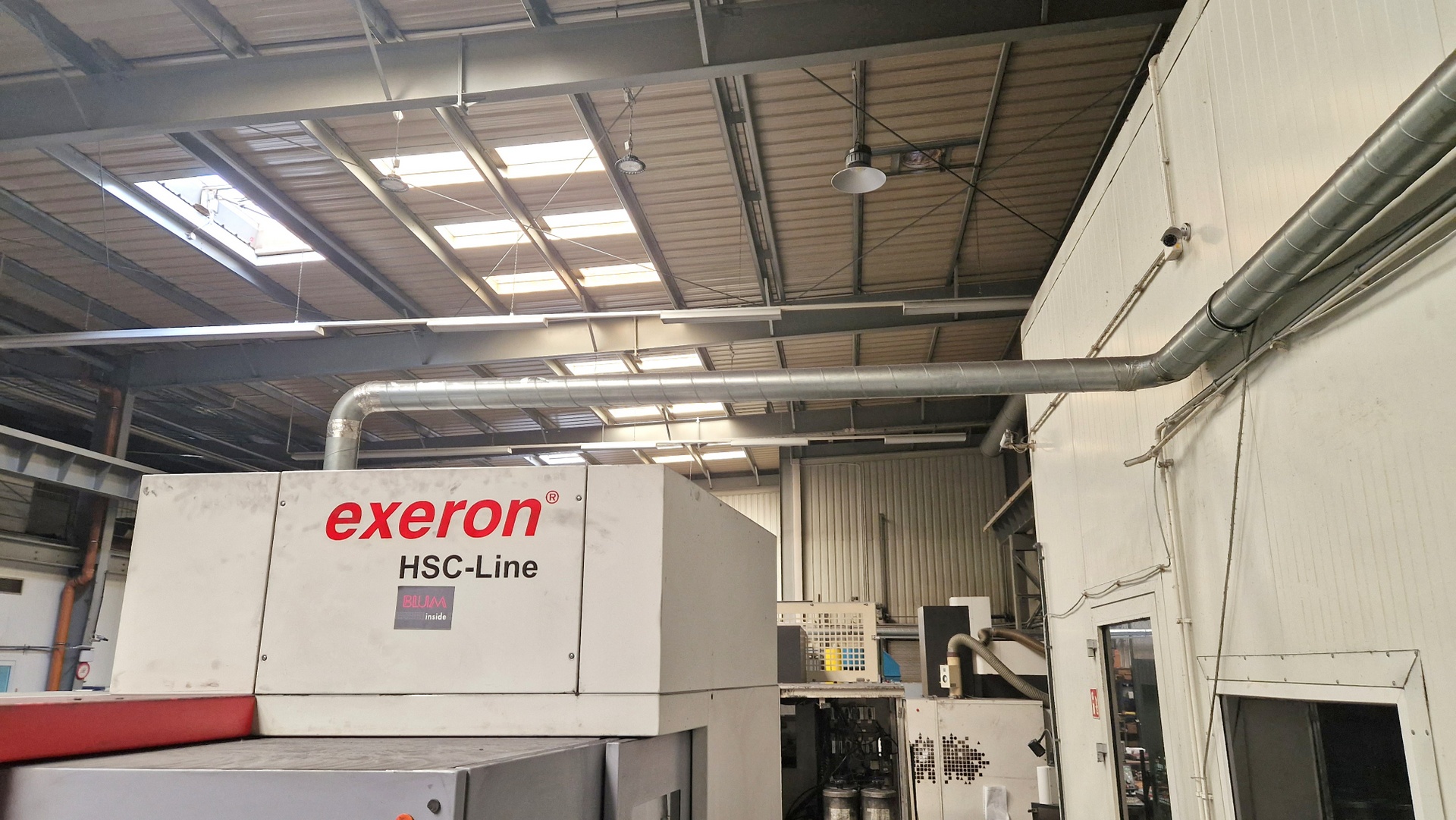

Centrum frezarskie EXERON DIGMA HSC 600

Centrum frezarskie EXERON DIGMA HSC 600 zbudowane zostało w 2010 roku w Niemczech przez Exeron GmbH. Jest to niezwykle uniwersalna, a zarazem kompaktowa maszyna przeznaczona do produkcji precyzyjnych narzędzi i form. Szereg nowoczesnych rozwiązań technicznych, w połączeniu z bogatym wyposażeniem, gwarantują uzyskanie doskonałej powtarzalności produkowanych elementów przez wiele lat intensywnej pracy.

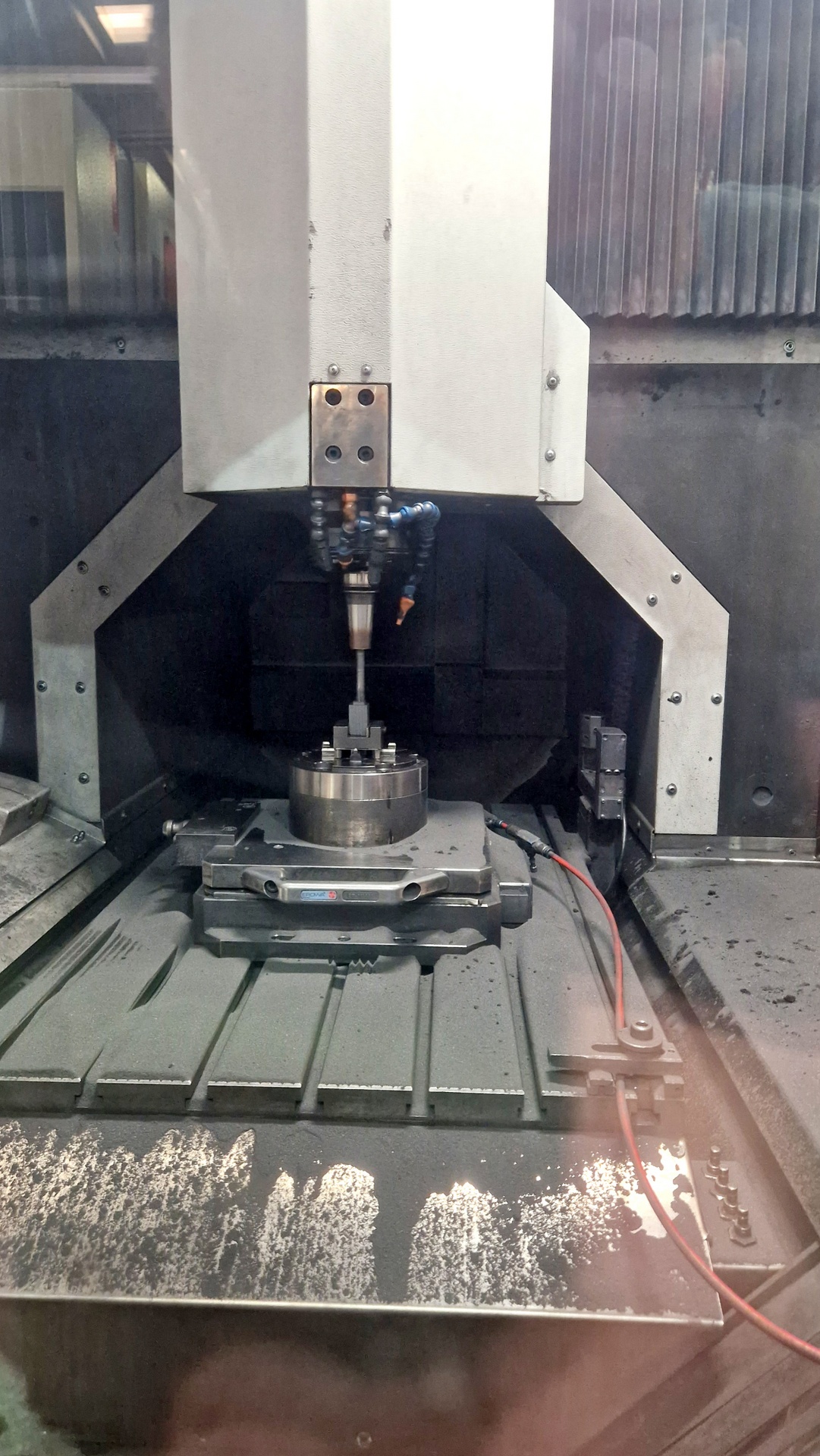

EXERON DIGMA HSC 600 wyróżnia się niezwykle sztywną konstrukcją bramową, wykonaną z betonu polimerowego. Cała przestrzeń robocza została w pełni zmaksymalizowana w celu zapewnienia maksymalnej swobody przeprowadzonych operacji. Wewnątrz niej znajdują się wszystkie niezbędne urządzenia, t.j. niezawodne elektrowrzeciono, 30-pozycyjny magazyn narzędzi oraz duży stół roboczy o długości 900 mm i szerokości 550 mm.

Proces obróbczy realizowany jest w pełni automatycznie w technologii HSM (High Speed Cutting). Technologia ta pozwala znacząco skrócić czas cyklu przy jednoczesnym zwiększeniu wydajności i zachowaniu wysokiej jakości. Zastosowane elektrowrzeciono, dzięki kompensacji temperaturowej, nie odkształca się termicznie i utrzymuje stałą temperaturę podczas pracy przy dużych obciążeniach i wysokiej prędkości obrotowej. Narzędzia skrawające są natomiast na bieżąco chłodzone w celu zwiększenia ich ogólnej żywotności.

Wszystkie osie liniowe napędzane są za pomocą cyfrowych napędów, przymocowanych bezpośrednio do bezluzowych przekładni śrubowo-tocznych. Ich ruch realizowany jest po precyzyjnych prowadnicach tocznych z osłonami. Doskonałą precyzję pozycjonowania zapewniają z kolei bezpośrednie, opto-elektryczne systemy pomiarowe. Całość uzupełnia bogate wyposażenie, w tym zaawansowane sterowanie CNC marki HEIDENHAIN z wieloma przydatnymi funkcjami, t.j. dynamiczne przeliczanie bloków do przodu (look-ahead), graficzny test programu oraz zarządzanie narzędziami. Centrum obróbcze CNC DIGMA HSC 600/3 waży 7000 kg.

Specyfikacja techniczna centrum obróbczego EXERON DIGMA HSC 600

• posuw w osi X/Y/Z: 650/550/400 mm
• prędkość posuwu w osi X,Y,Z: 50 m/min
• wymiary stołu roboczego (dł. x szer.): 900 x 550 mm
• maksymalny ciężar detalu (przy zmniejszonej dynamice): 800 kg
• maksymalny ciężar detalu: 400 kg
• maksymalna prędkość obrotowa elektrowrzeciona: 42000 obr/min
• moc napędu elektrowrzeciona (S1/ S6 40%): 10/13 kW
• odległość od końcówki elektrowrzeciona do powierzchni stołu roboczego: 200-600 mm
• odległość od końcówki elektrowrzeciona do palety: 100-500 mm
• średnica narzędzia: 16 mm
• maksymalna długość narzędzia: 175 mm
• uchwyt narzędziowy: HSK 40-E
• liczba rowków T-owych: 7
• rozstaw rowków T-owych: 70 mm
• rozdzielczość osi liniowych: 0,0001 mm
• przyśpieszenie osi X,Y,Z: 1,5 G
• ciśnienie sprężonego powietrza: 7 bar
• maksymalne zużycie sprężonego powietrza: 550 l/min
• zapotrzebowanie na moc: 50 kVA
• zasilanie: 3x 400 V; 50 Hz
• gabaryty do transportu (dł. x szer. x wys.): 2400 x 2200 x 2900 mm
• ciężar maszyny EXERON DIGMA HSC 600: 7000 kg

Wyposażenie frezarki CNC EXERON

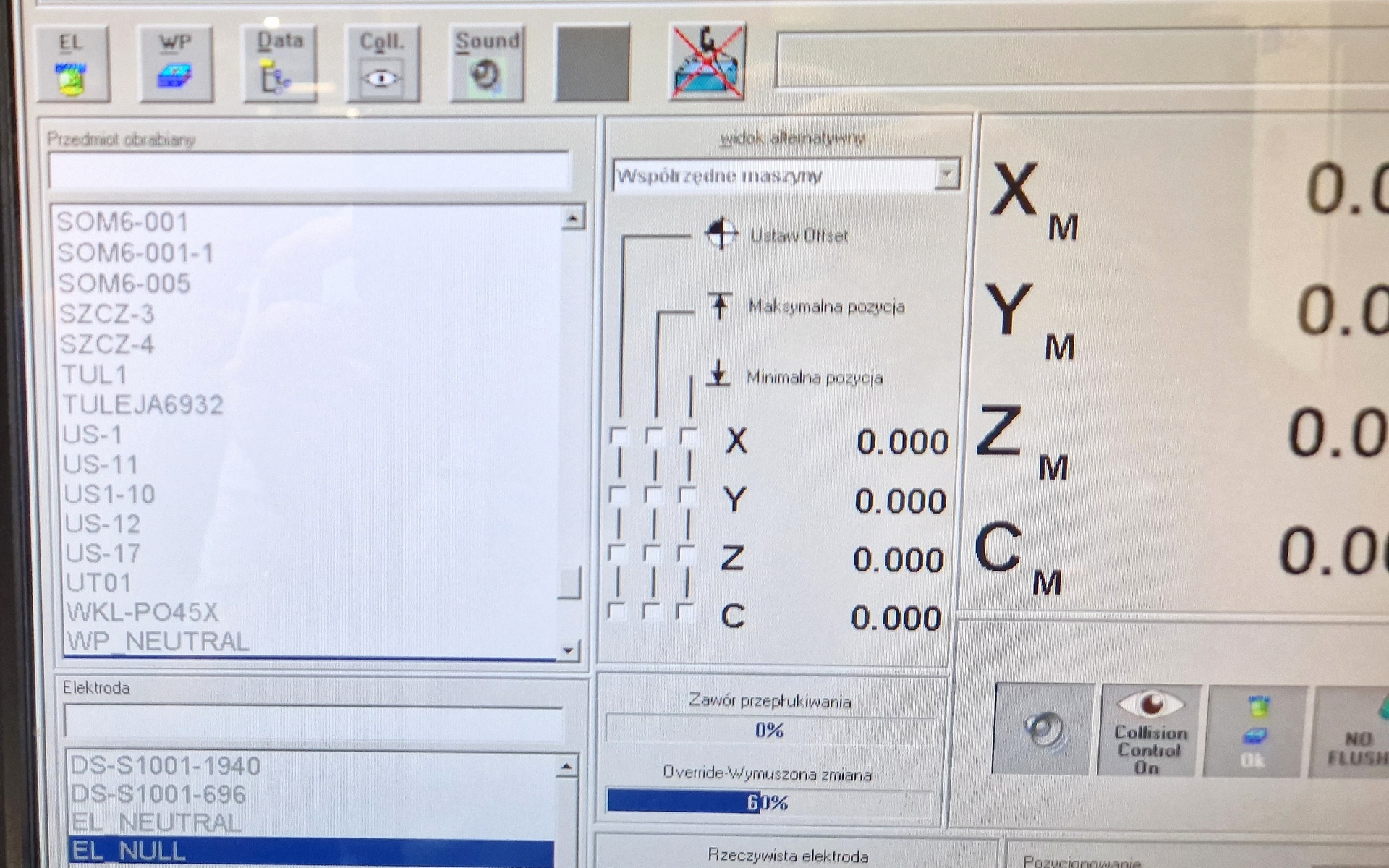

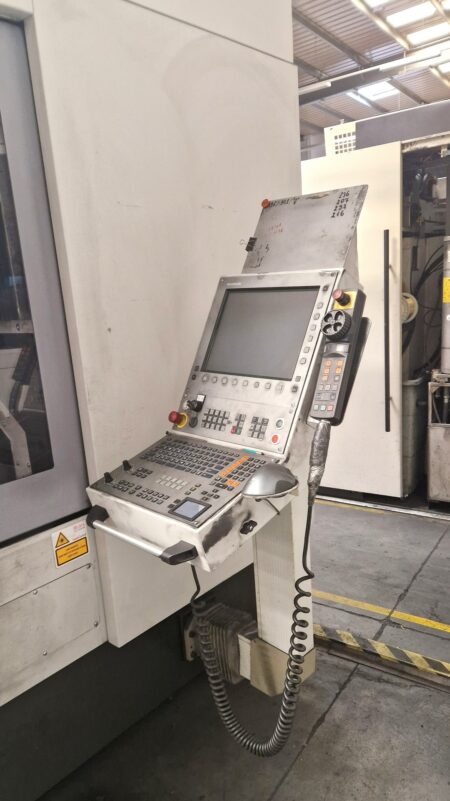

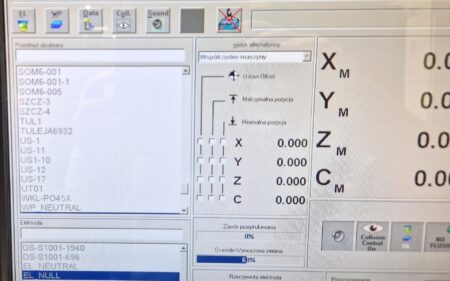

• sterowanie CNC: HEIDENHAIN iTNC 530

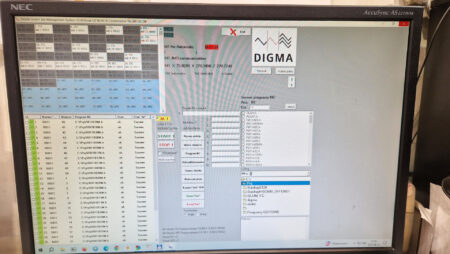

• oprogramowanie: DIGMA Job Management System

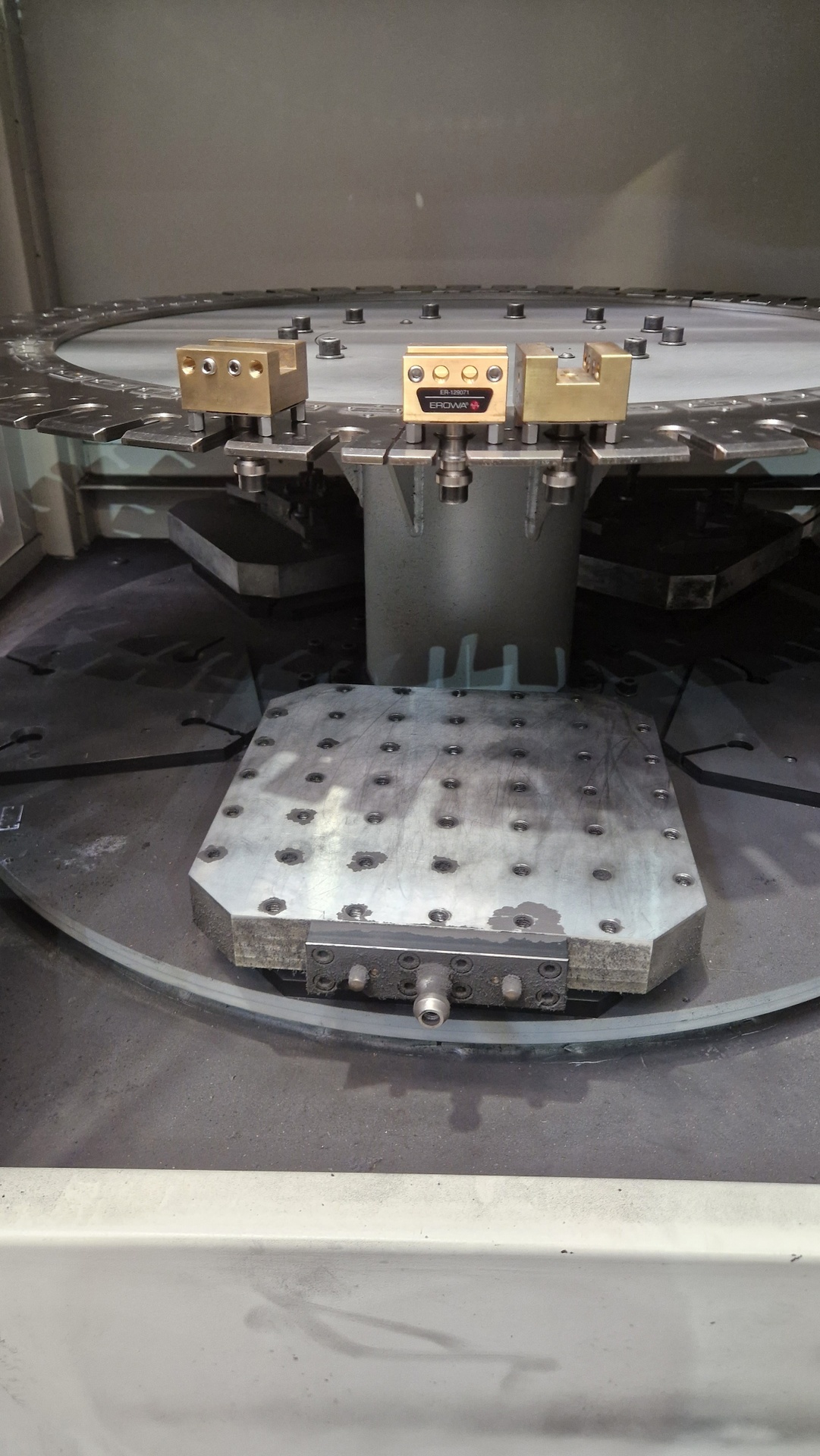

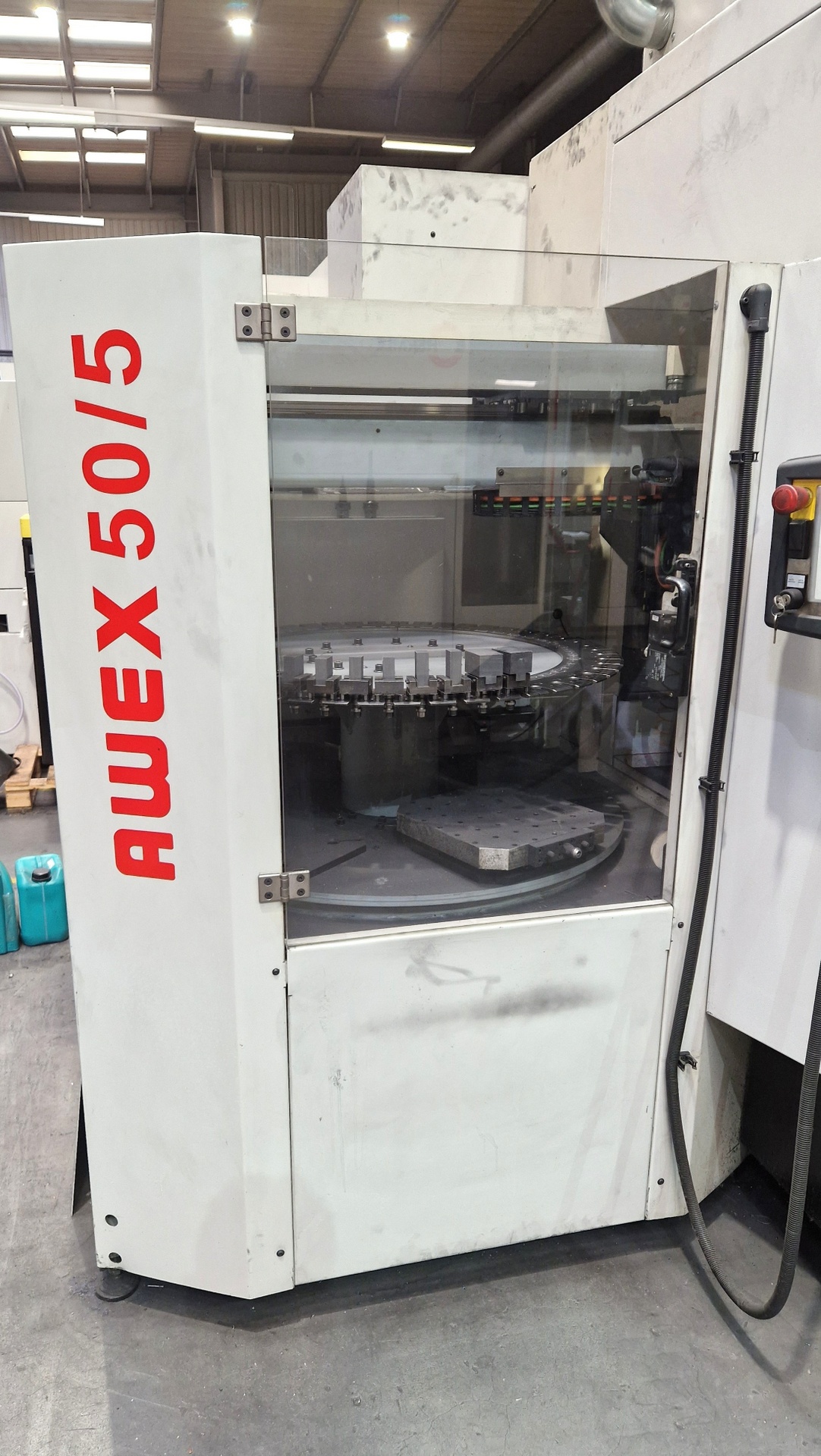

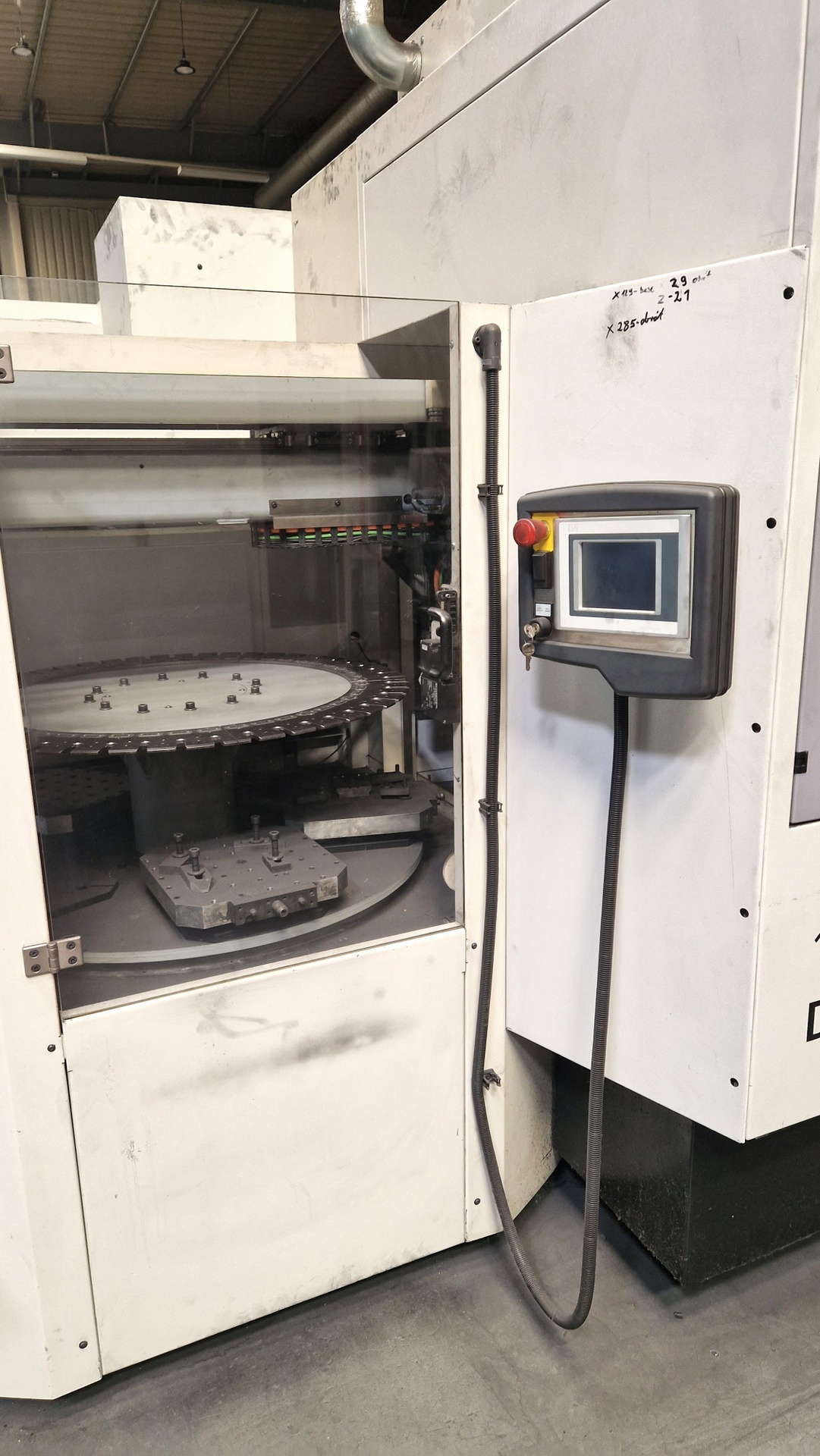

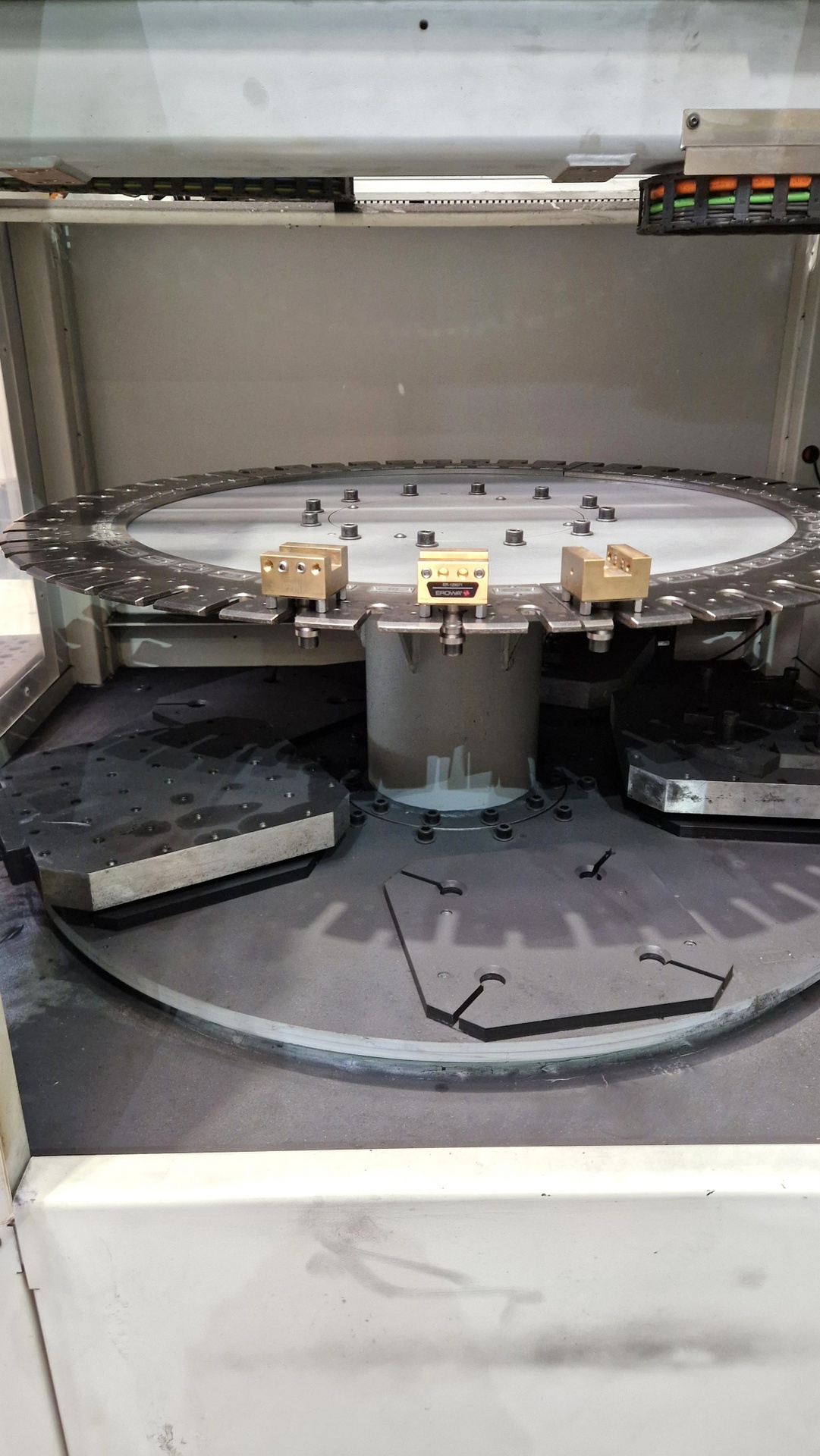

• automatyczny system wymiany elementów (elektrod) i palet AWEX 50/5

– liczba elektrod: 50
– maksymalna średnica elektrody: 140 mm
– maksymalna średnica elektrody przy 25 elektrodach: 115 mm
– maksymalna średnica elektrody przy 50 elektrodach: 55 mm
– całkowita waga wszystkich elektrod: 150 kg
– liczba palet: 5
– maksymalne wymiary detali montowanych na palecie (dł. x szer. x wys.): 320 x 320 x 190 mm
– maksymalna waga detali montowanych na palecie: 240 kg

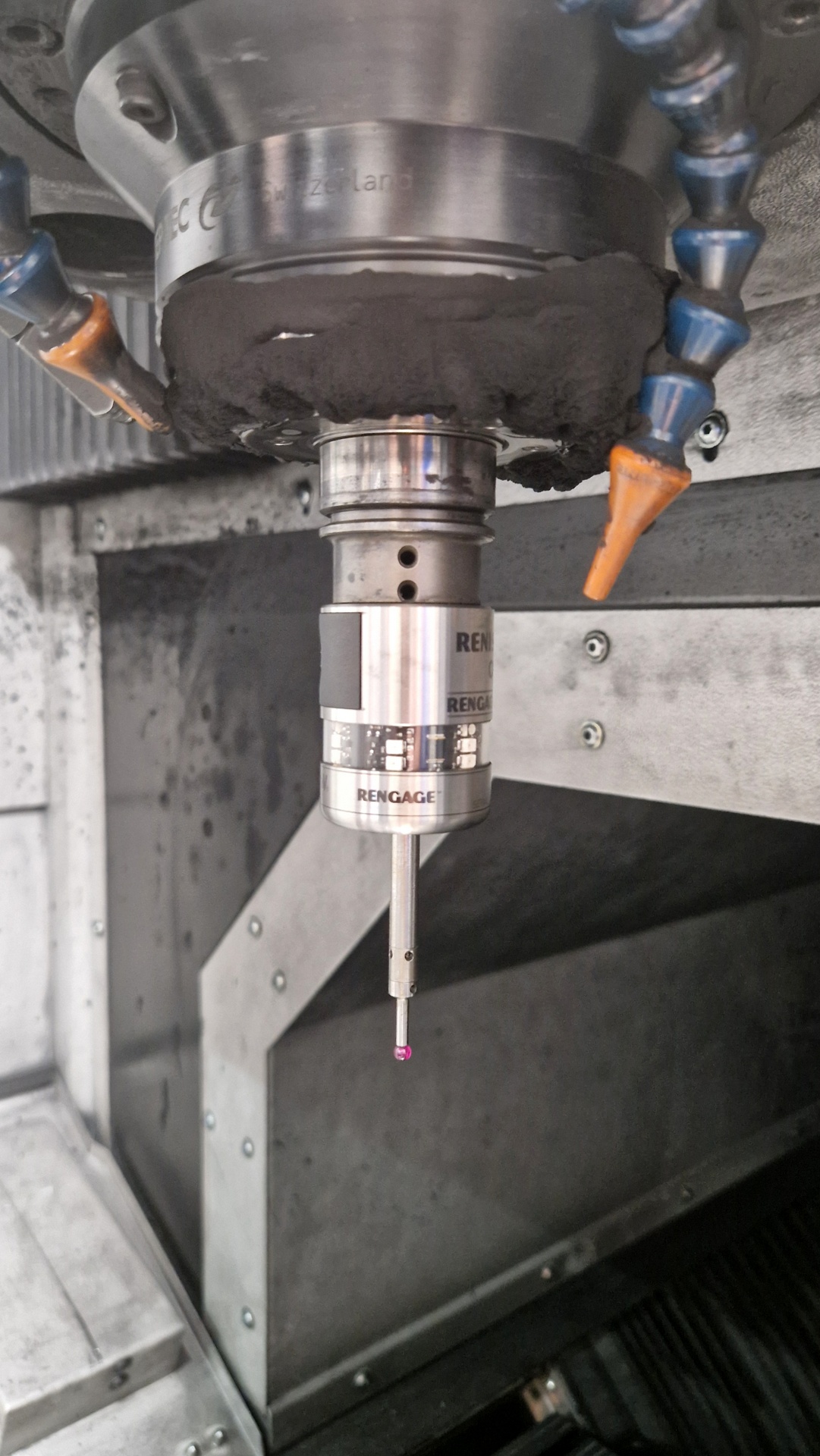

• sonda pomiarowa detali: RENISHAW OMP 400

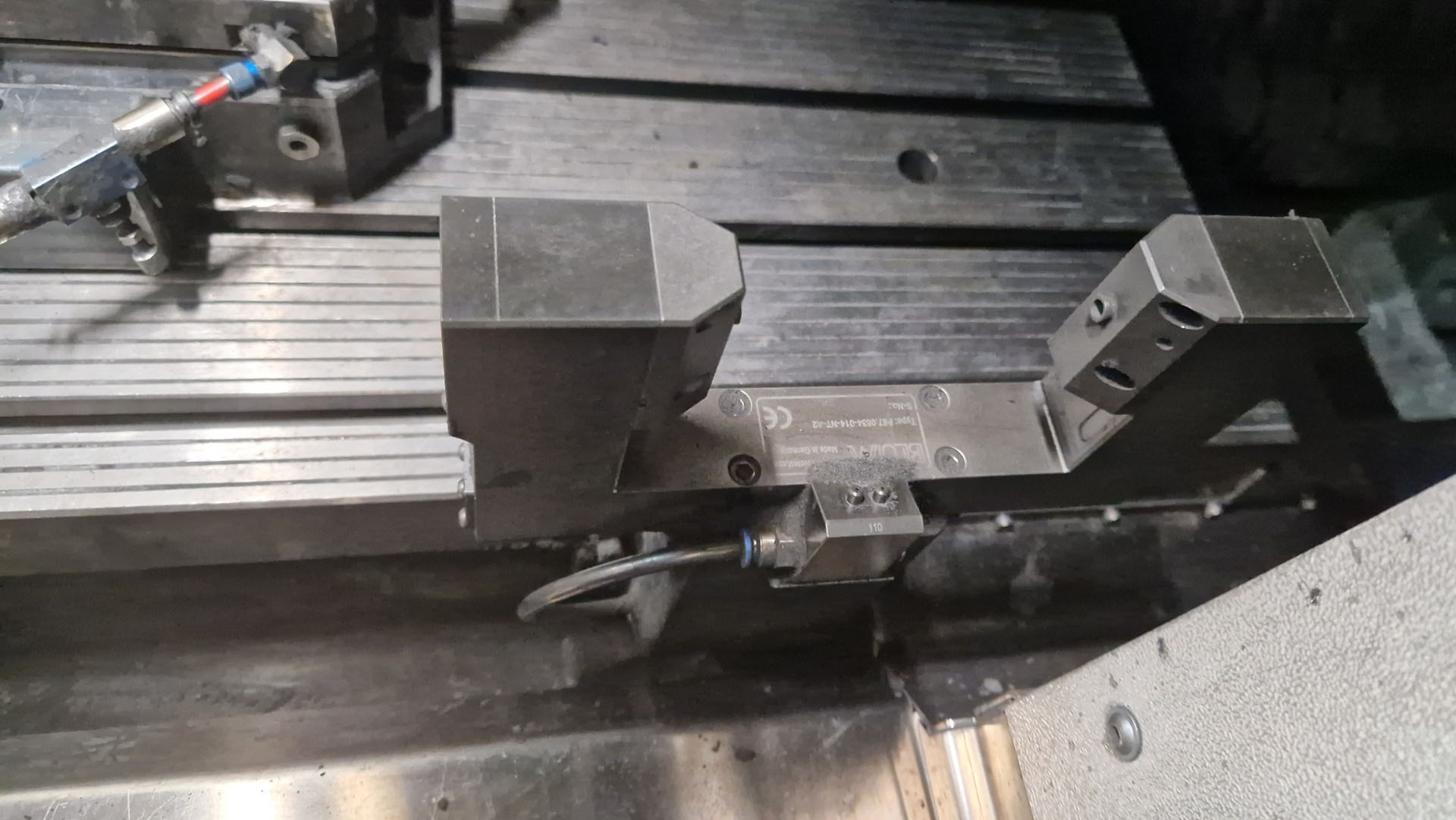

• sonda pomiarowa narzędzi: BLUM

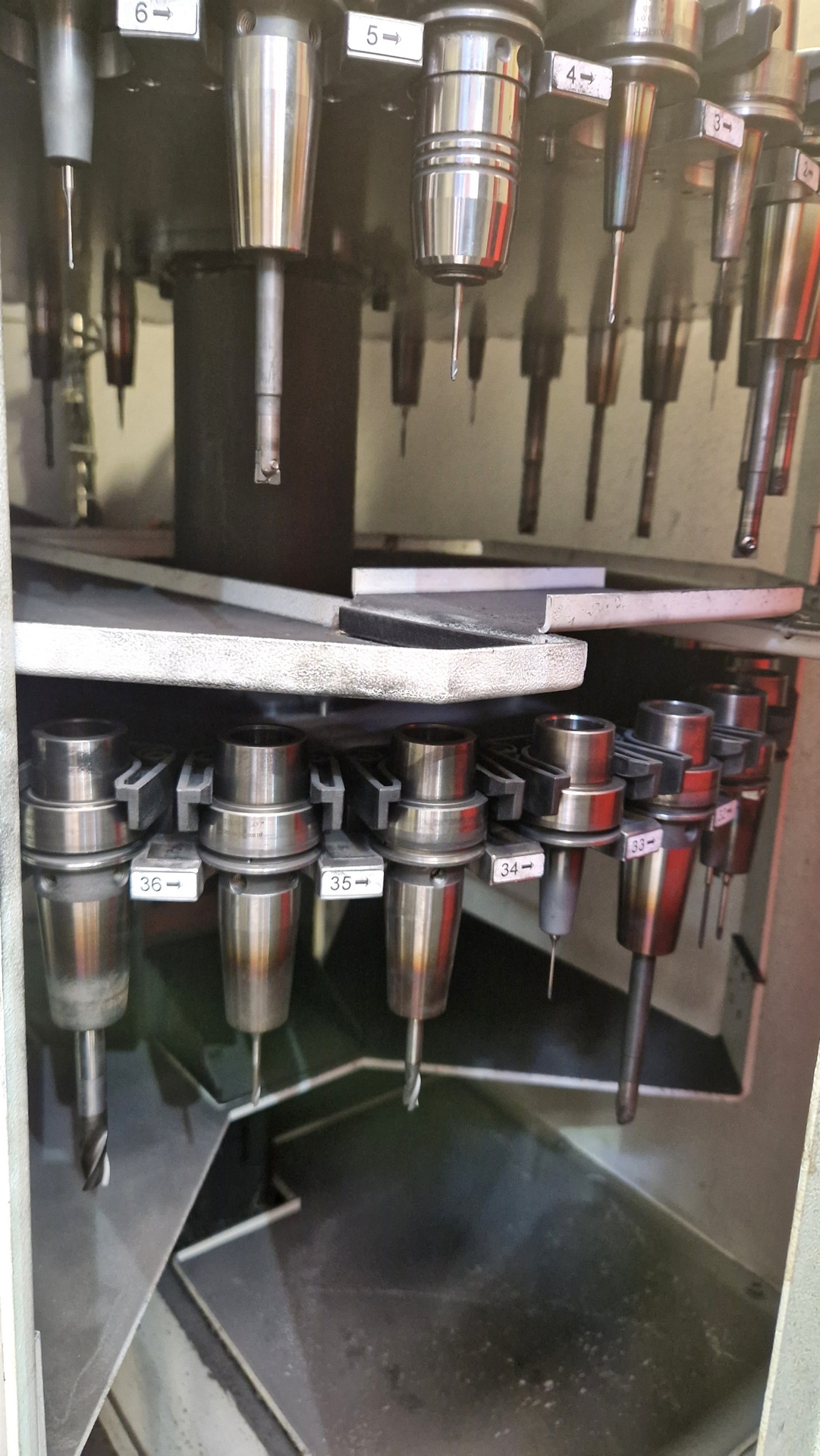

• 30-pozycyjny magazyn narzędzi z podwójnym chwytakiem
• system automatycznego mocowania narzędzi
• czujnik długości, średnicy i konturu narzędzia
• bezpośredni, opto-elektryczny system pomiarowy we wszystkich osiach liniowych

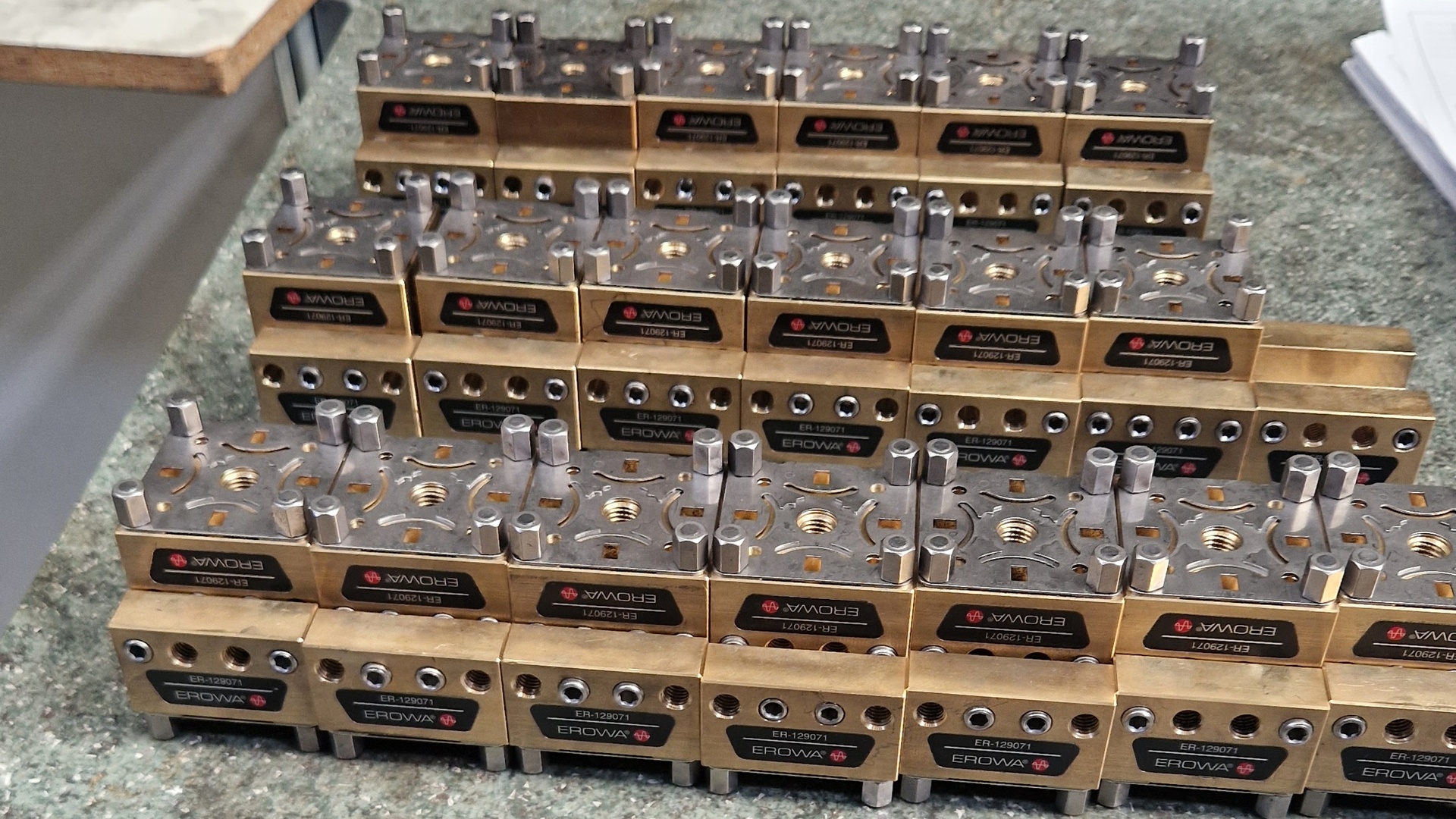

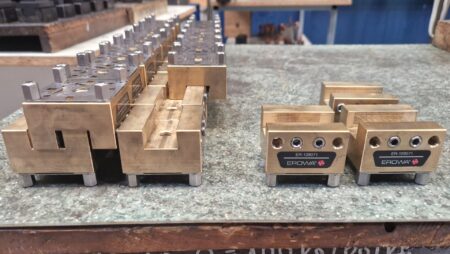

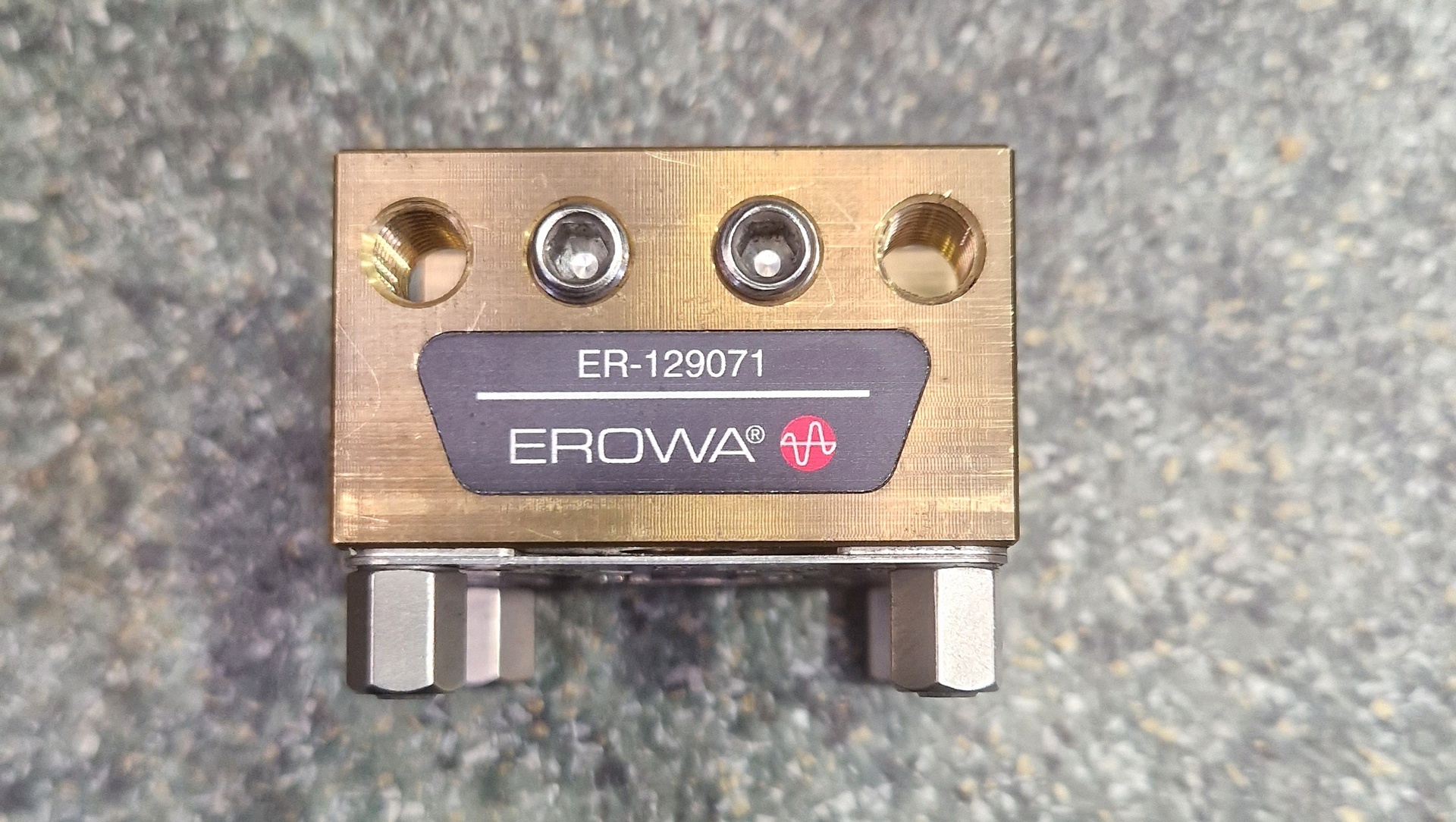

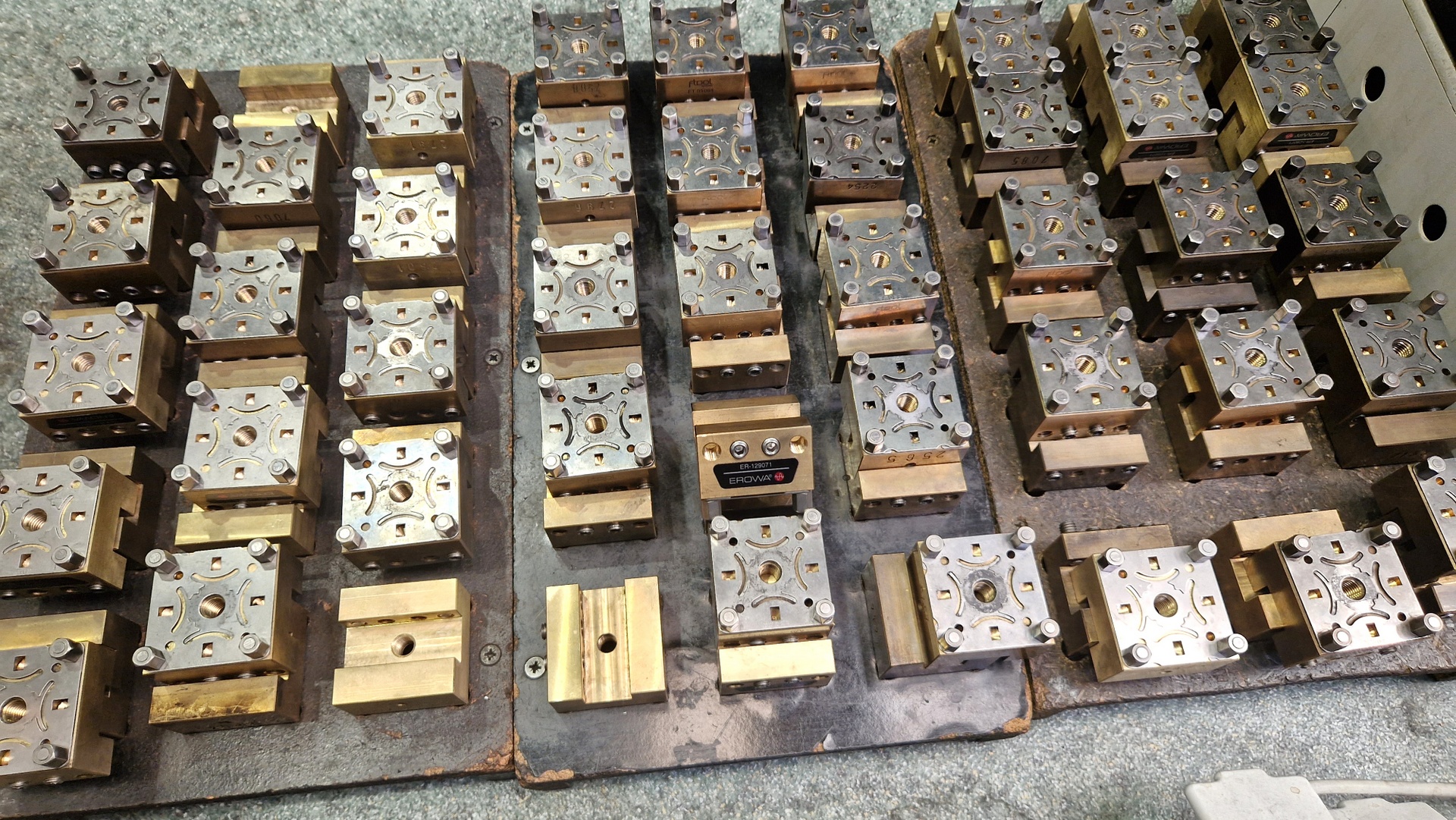

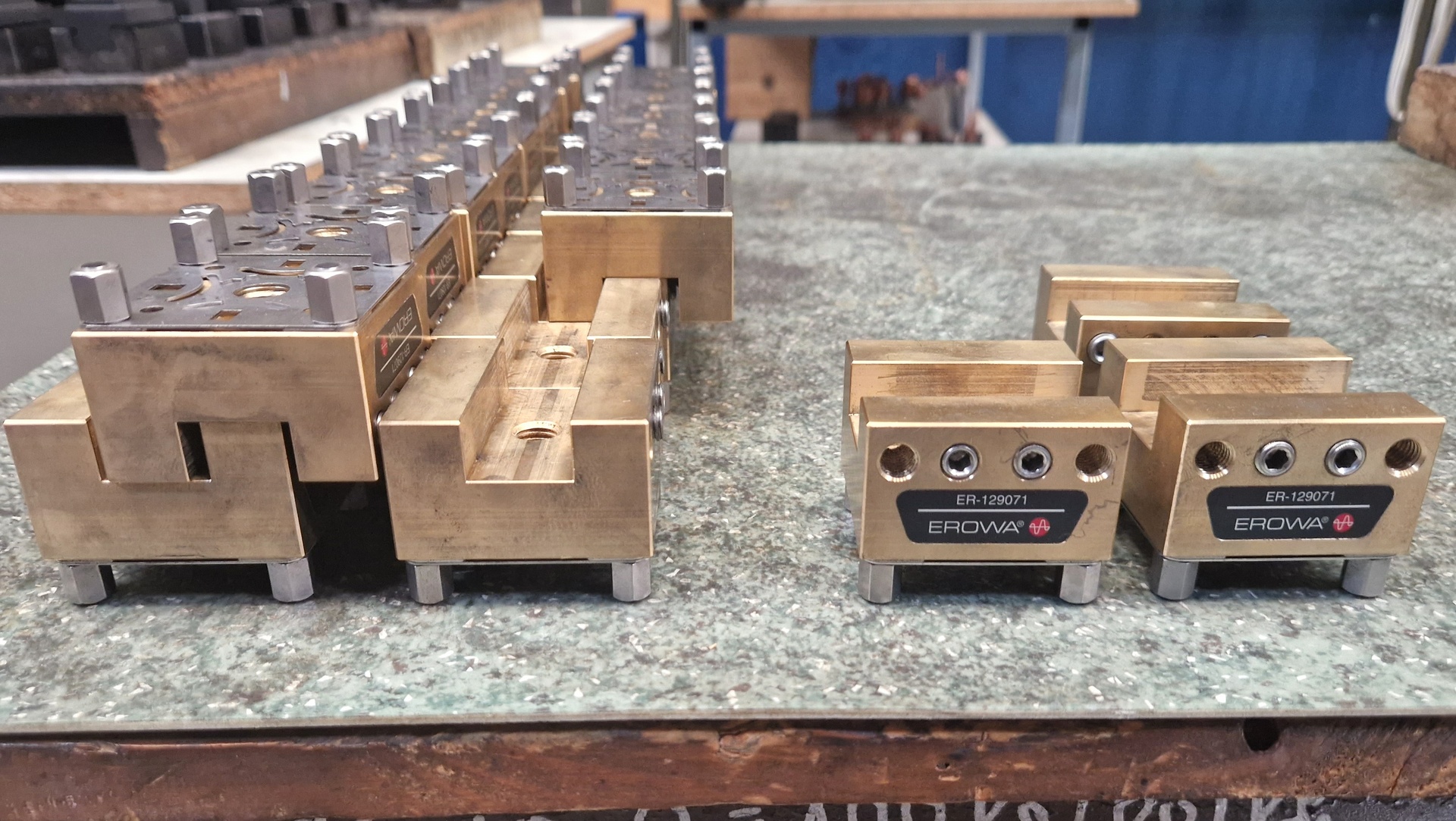

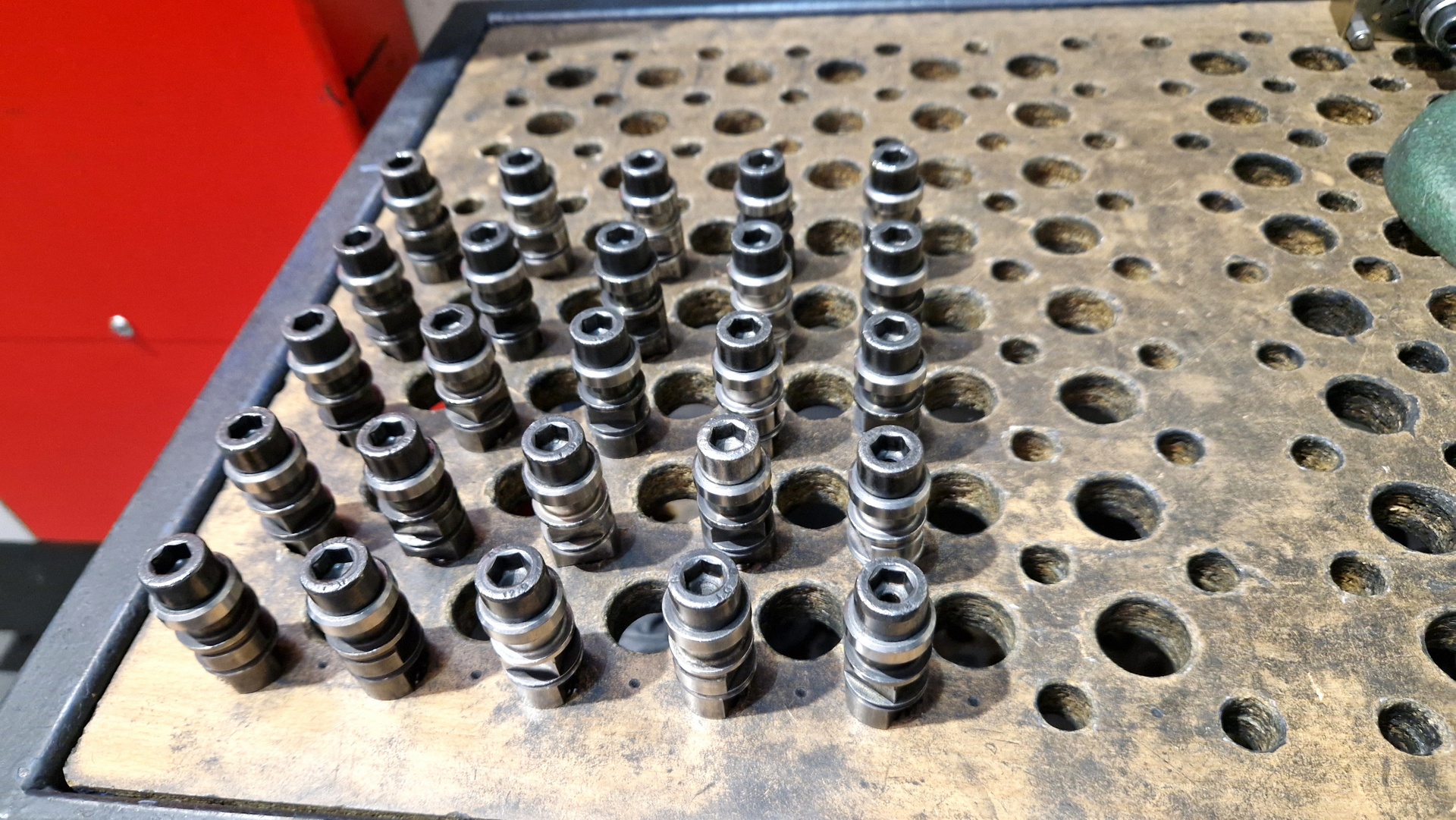

• uchwyt elektrod: EROWA ITS 50

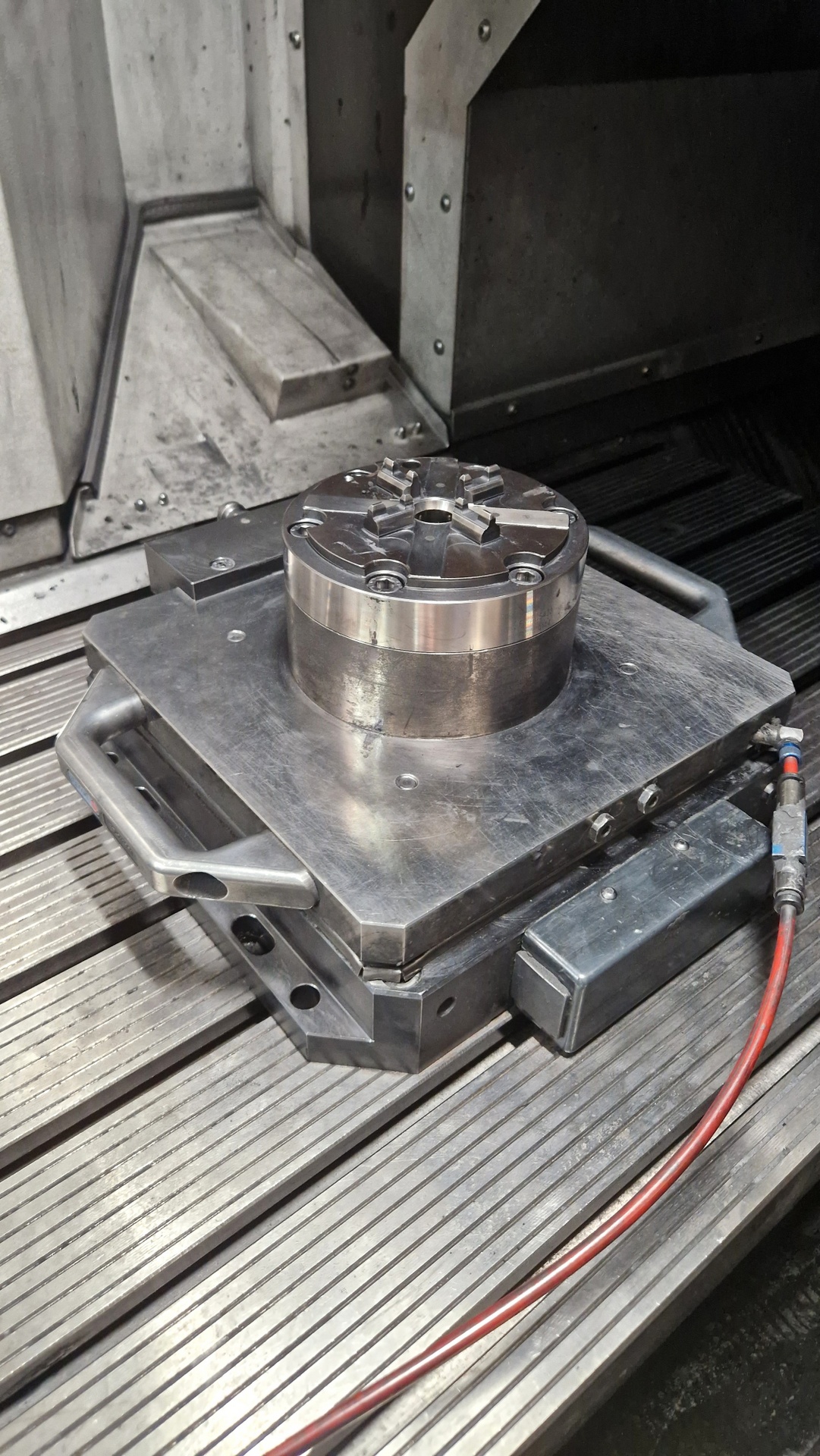

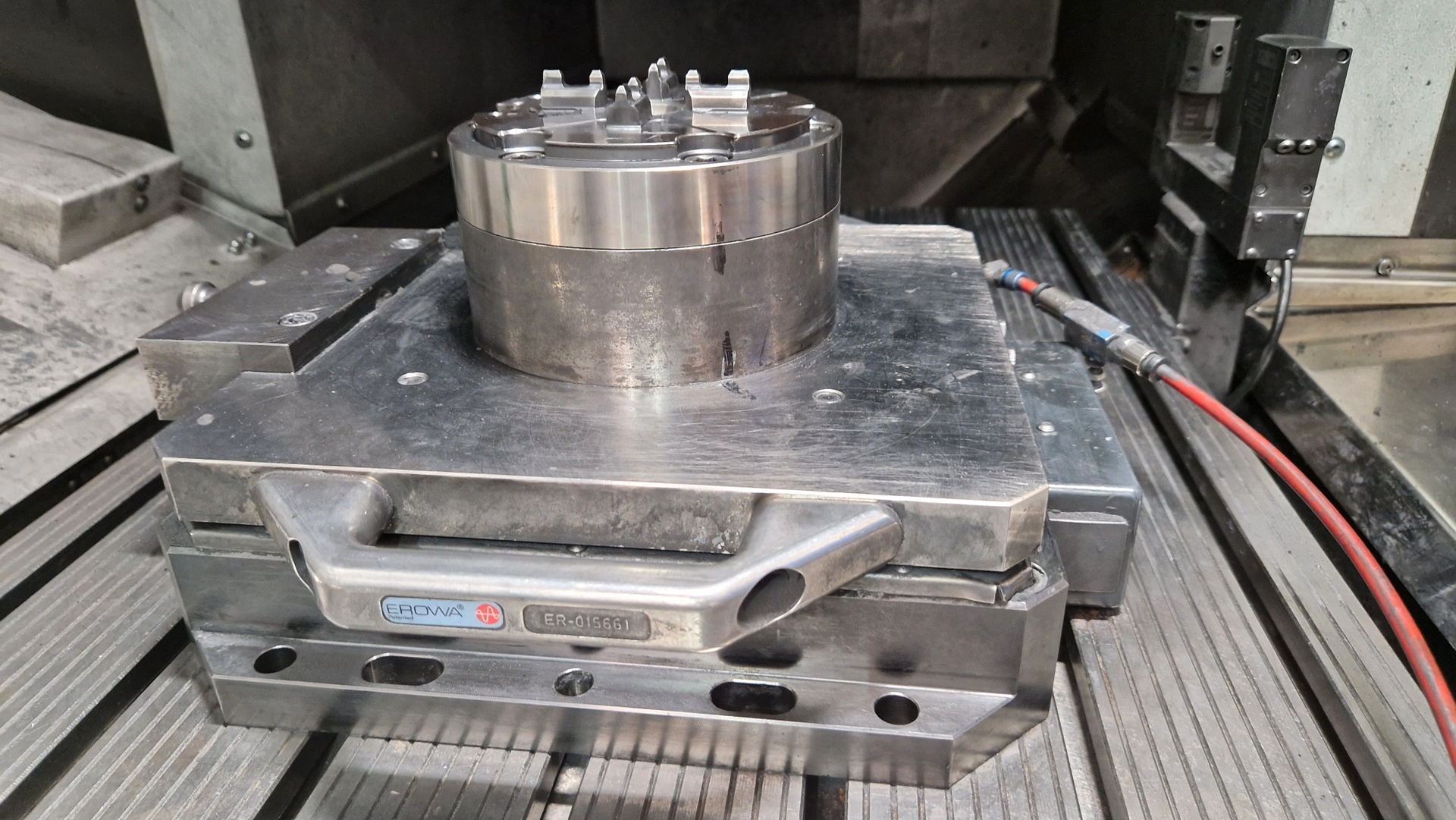

• uchwyt do palet: EROWA ER-015661

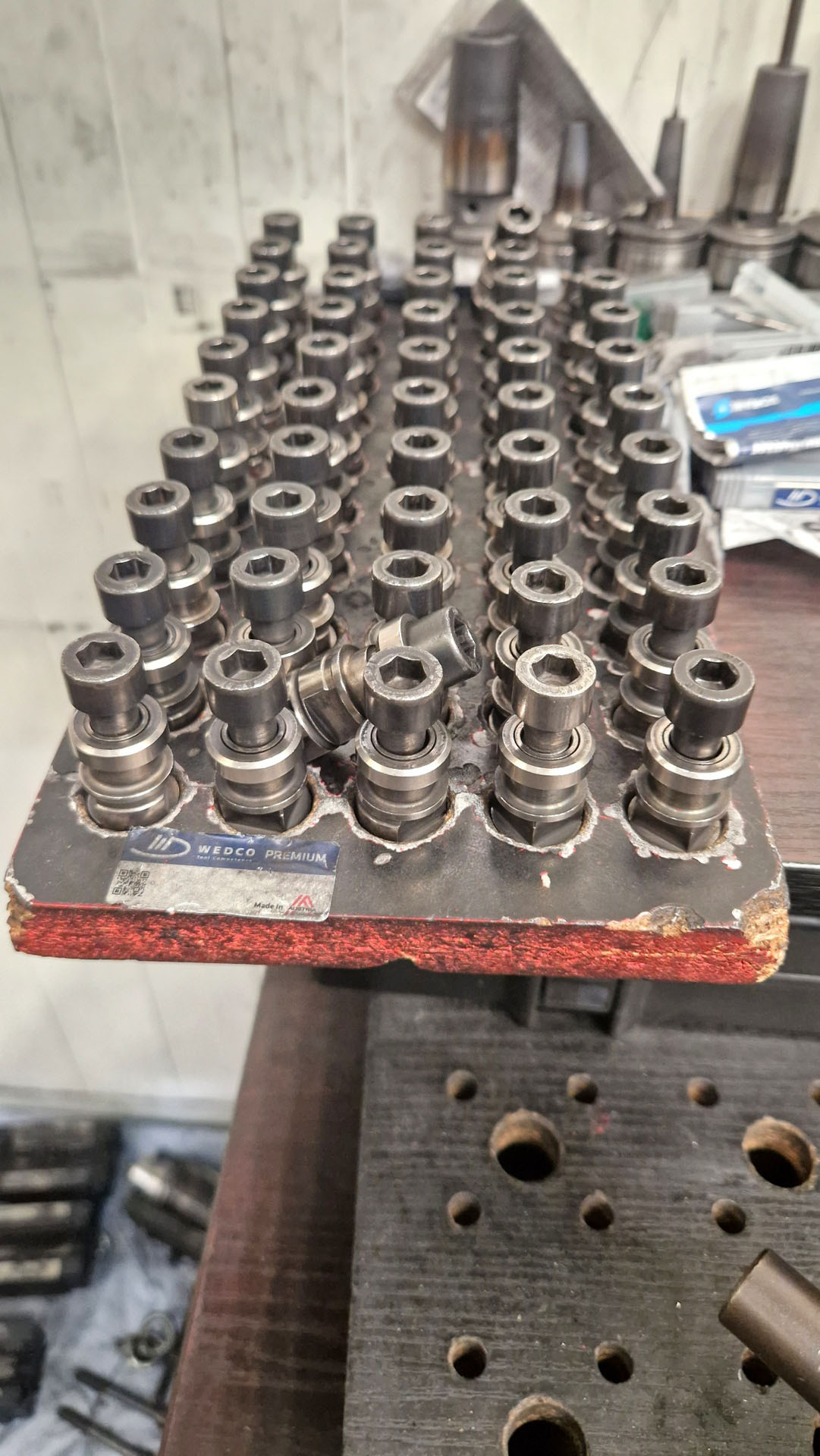

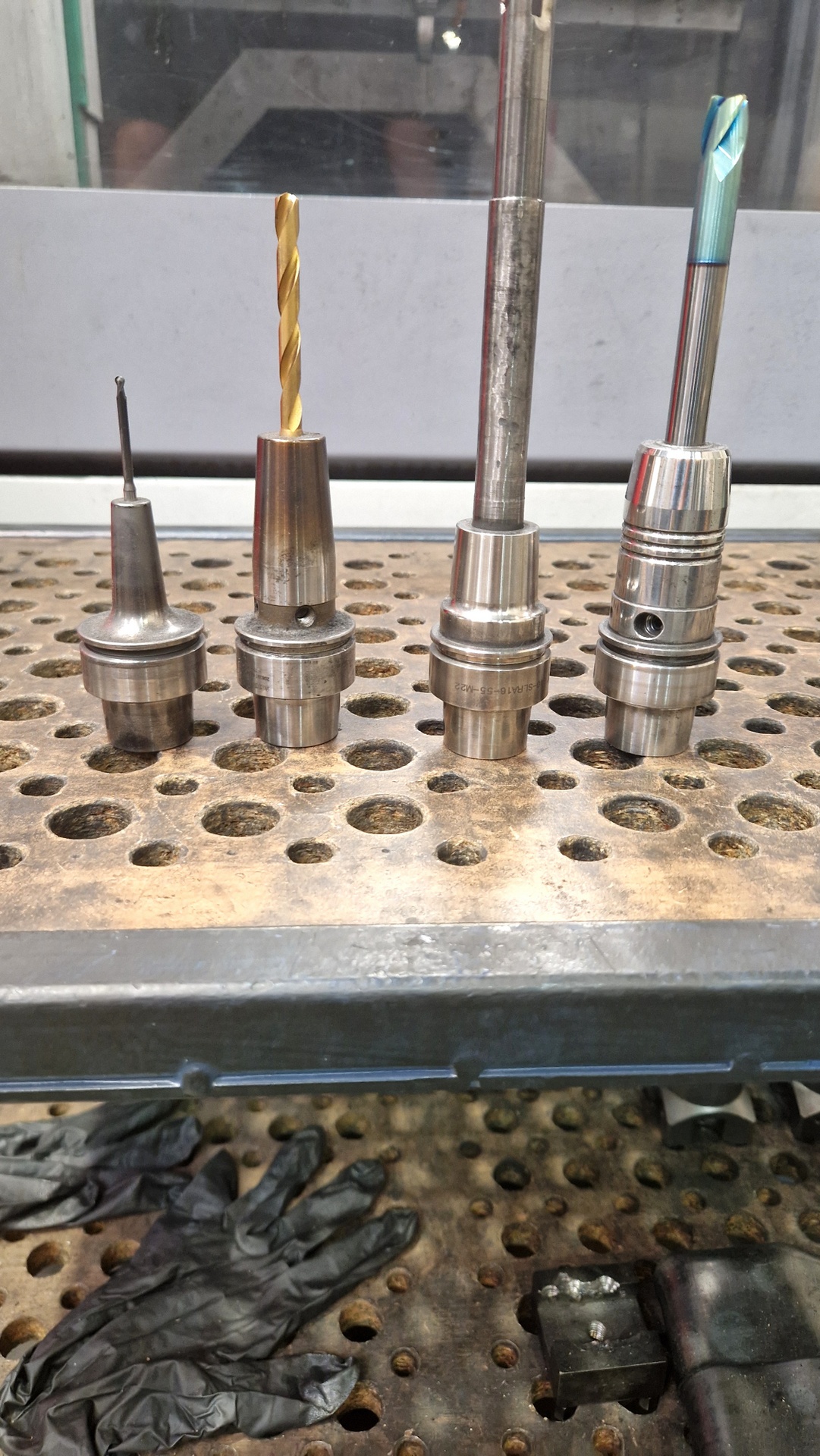

• oprawki termokurczliwe do frezów HSK 40-E (50 szt.)
• kompensacja temperaturowa
• kompensacja osi Z

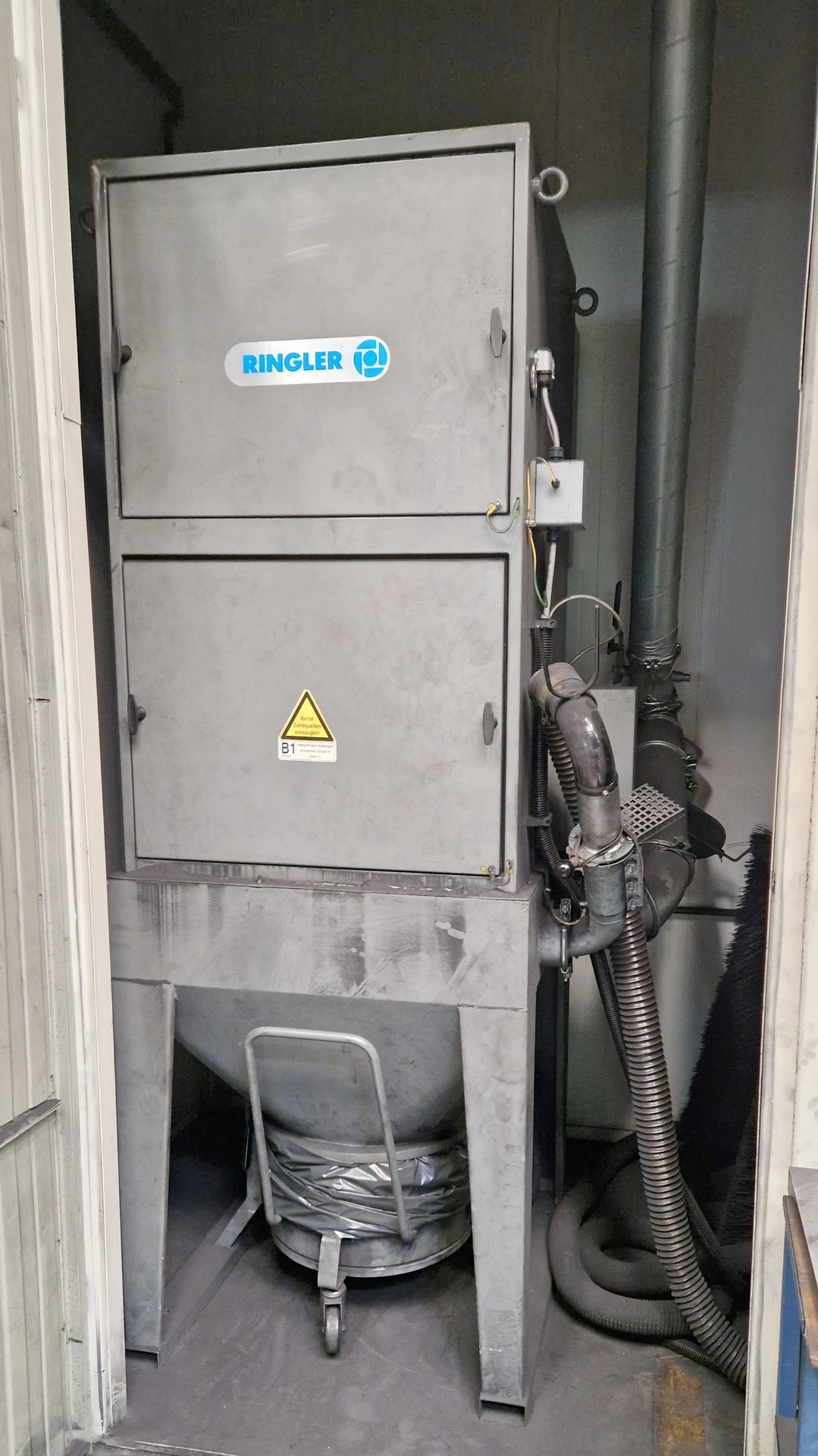

• urządzenie do odsysania grafitu: RINGLER
• układ chłodzenia wrzeciona
• dysza sprężonego powietrza do chłodzenia narzędzi i wydmuchiwania wiórów
• system smarowania mgłą olejową ze zbiornikiem 3,6 l
• prowadnice toczne z osłonami we wszystkich osiach liniowych
• pilot sterowania ręcznego z kółkiem elektronicznym
• oświetlenie przestrzeni roboczej
