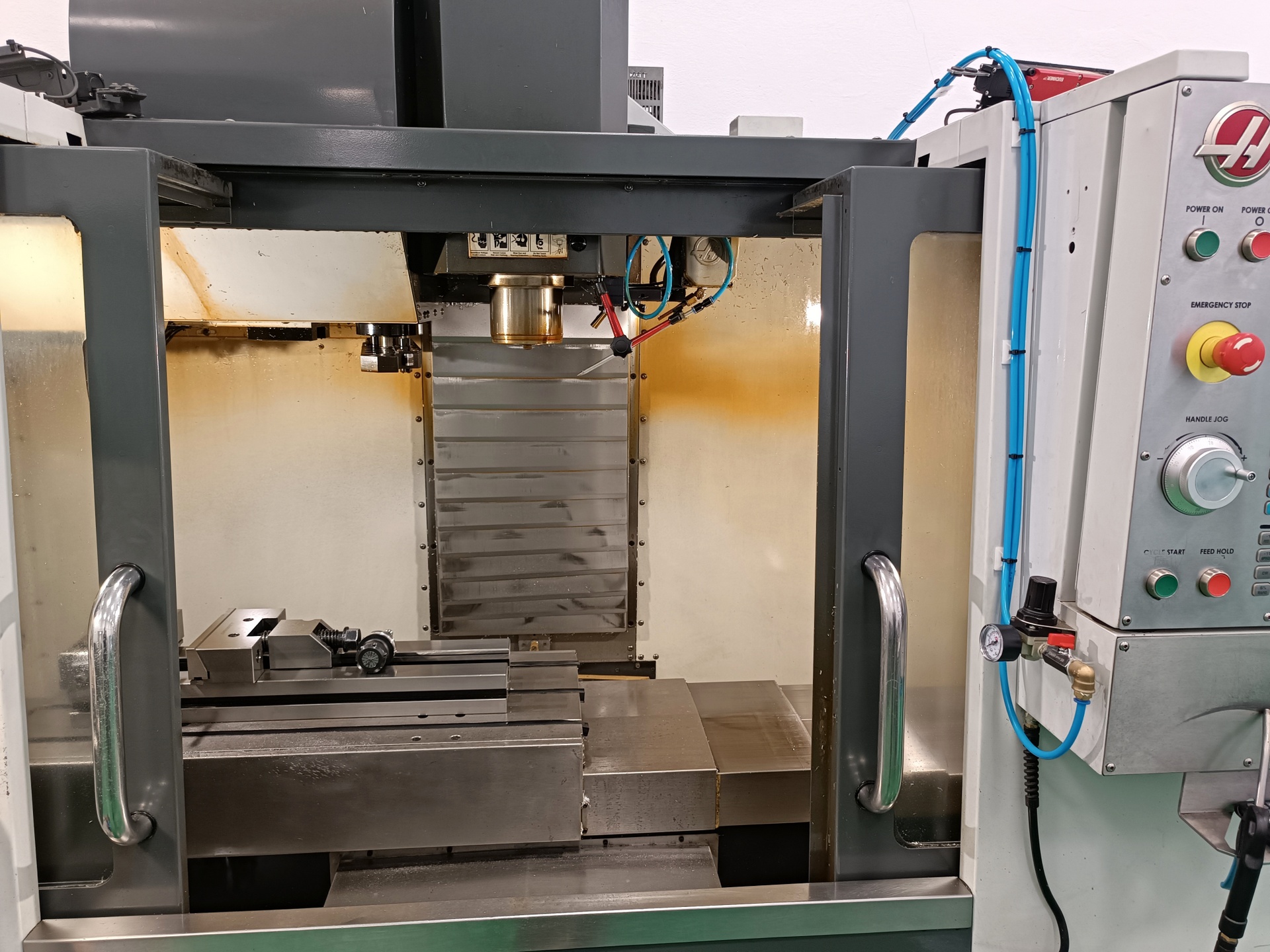

Centrum obróbcze pionowe CNC HAAS VF-2SS

Centrum obróbcze pionowe CNC HAAS VF-2SS zbudowane zostało w 2013 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna przeznaczona jest do automatycznej obróbki detali metalowych o maksymalnej wadze 680 kg. Umożliwia realizację takich procesów jak precyzyjne frezowanie, gwintowanie i wiercenie. Szerokie możliwości obróbcze w połączeniu ze sprawdzonymi podzespołami sprawiają, że jest to doskonały wybór do produkcji powtarzalnych elementów wykorzystywanych w wielu gałęziach przemysłu.

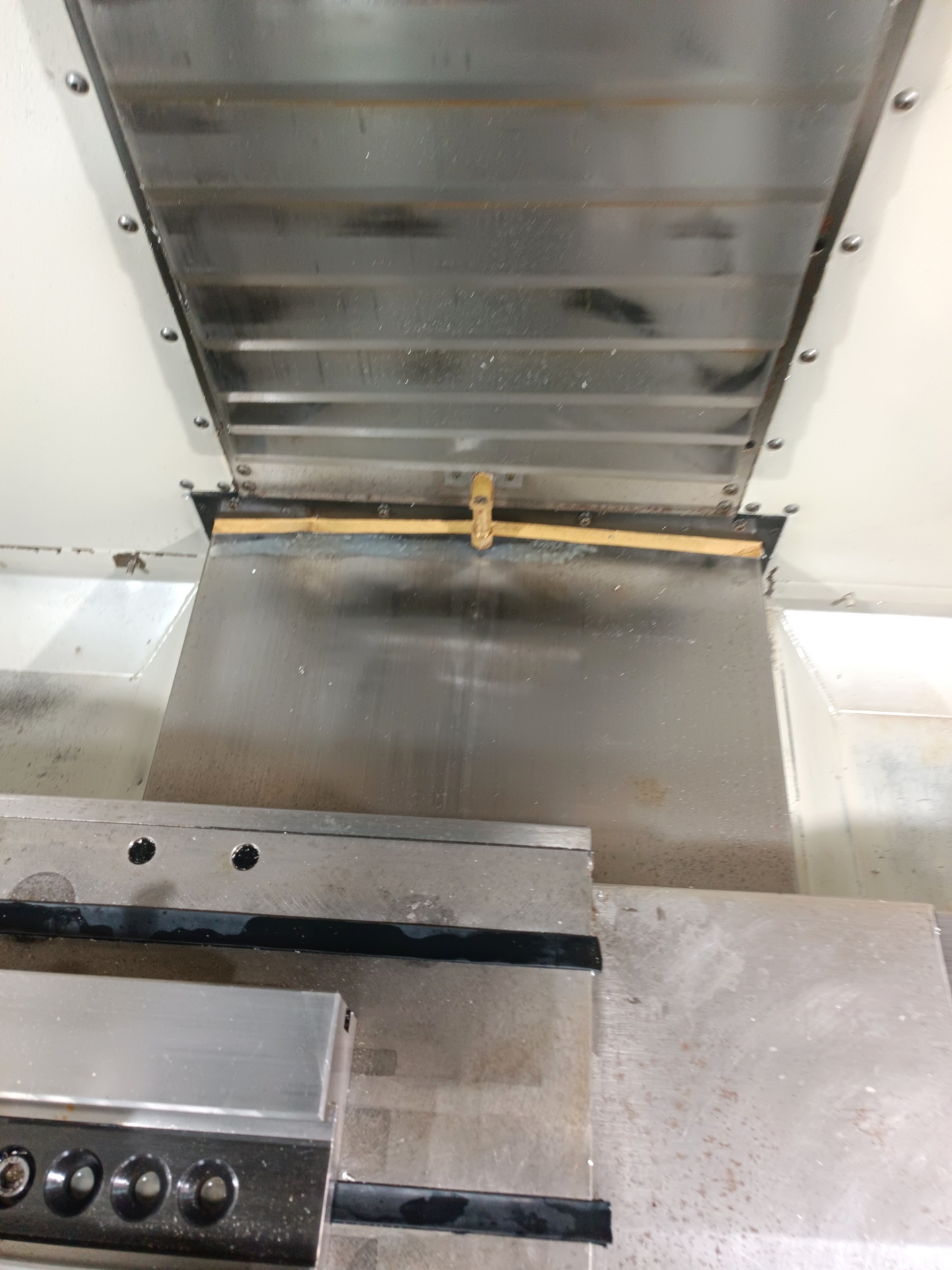

HAAS VF-2SS wyposażone jest we wrzeciono z napędem Inline Direct-Drive, osiągające maksymalną prędkość obrotową 12000 obr/min. Współpracuje ono z 31-pozycyjnym magazynem narzędzi, który automatycznie wymienia narzędzia zgodnie z programem obróbki. Obróbka wykonywana jest w trzech osiach X, Y i Z o zakresach posuwu wynoszących odpowiednio 762 mm, 406 mm oraz 508 mm. Stół roboczy z rowkami T-owymi pozwala na szybkie mocowanie oprzyrządowania oraz obrabianych elementów. Sztywna konstrukcja maszyny zapewnia wysoką stabilność nawet podczas intensywnej eksploatacji. Całość uzupełnia intuicyjne sterowanie CNC HAAS, które usprawnia przygotowanie programów obróbczych i obsługę urządzenia. Dzięki tym rozwiązaniom centrum obróbcze CNC VF-2SS stanowi praktyczne rozwiązanie dla zakładów produkcyjnych oraz narzędziowni.

Specyfikacja techniczna frezarki CNC HAAS VF-2SS

• sterowanie CNC: HAAS
• posuw w osi X/Y/Z: 762/406/508 mm
• posuw przyśpieszony w osi X,Y,Z: 35,6 m/min
• maksymalna prędkość posuwu skrawania: 21,2 m/min
• wymiary stołu roboczego (dł. x szer.): 914 x 356 mm
• maksymalny ciężar detalu: 680 kg
• maksymalna prędkość obrotowa wrzeciona: 12000 obr/min
• stożek wrzeciona: CAT40/BT40
• moc napędu wrzeciona: 22,4 kW (30 HP)
• rodzaj napędu wrzeciona: Inline Direct-Drive
• maksymalna odległość wrzeciona od stołu roboczego: 610 mm
• minimalna odległość wrzeciona od stołu roboczego: 102 mm
• 30+1 pozycyjny magazyn narzędzi SMTC
• maksymalna długość narzędzia: 279 mm
• maksymalny ciężar narzędzia: 5,4 kg
• liczba rowków T-owych: 3
• szerokość rowków T-owych: 16 mm
• rozstaw rowków T-owych: 125 mm

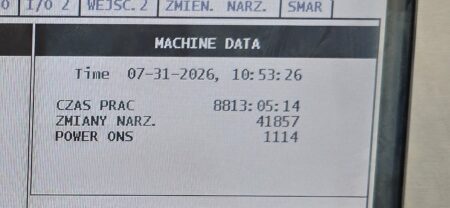

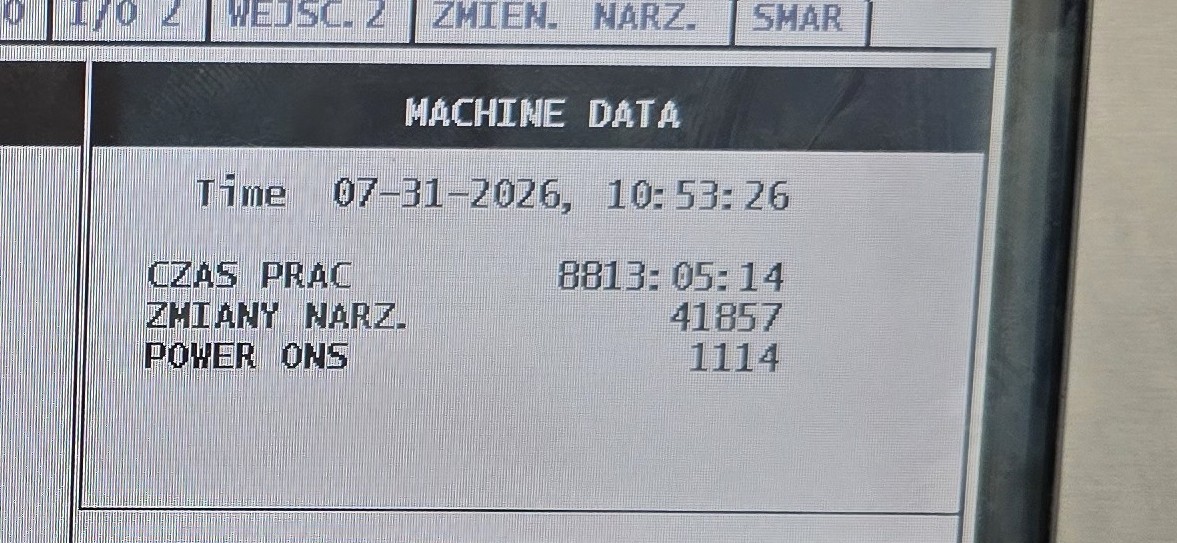

• roboczogodziny: 8813 h
• zasilanie maszyny HAAS: 3x 360-480 V; 50/60 Hz
