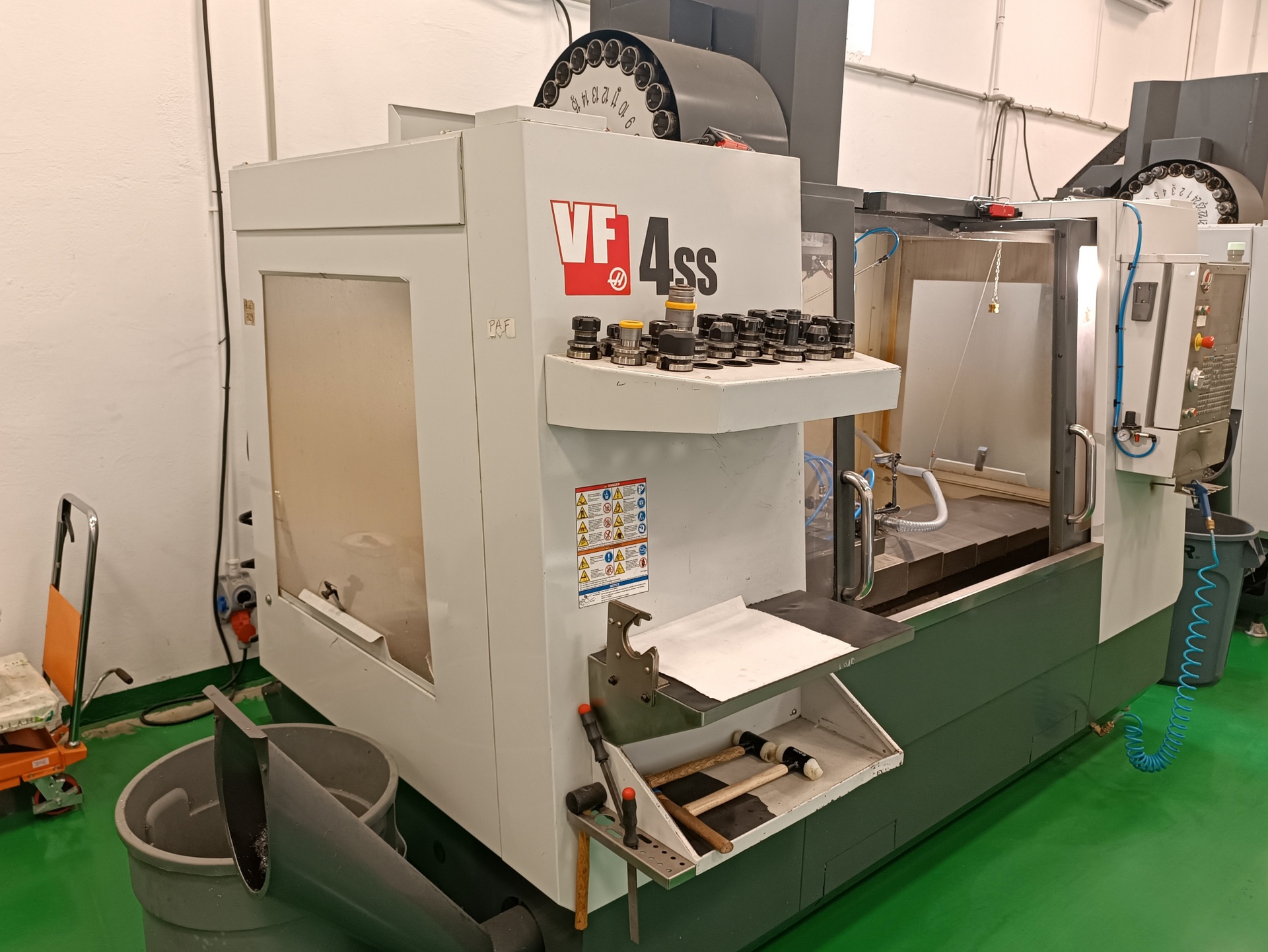

Centrum obróbcze pionowe CNC HAAS VF-4SS

Centrum obróbcze pionowe CNC HAAS VF-4SS zbudowane zostało w 2012 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna przeznaczona jest do automatycznej obróbki detali metalowych o maksymalnej wadze 794 kg. Umożliwia realizację takich procesów jak precyzyjne frezowanie, gwintowanie i wiercenie. Szerokie możliwości obróbcze w połączeniu ze sprawdzonymi podzespołami sprawiają, że jest to doskonały wybór do produkcji powtarzalnych elementów wykorzystywanych w wielu gałęziach przemysłu.

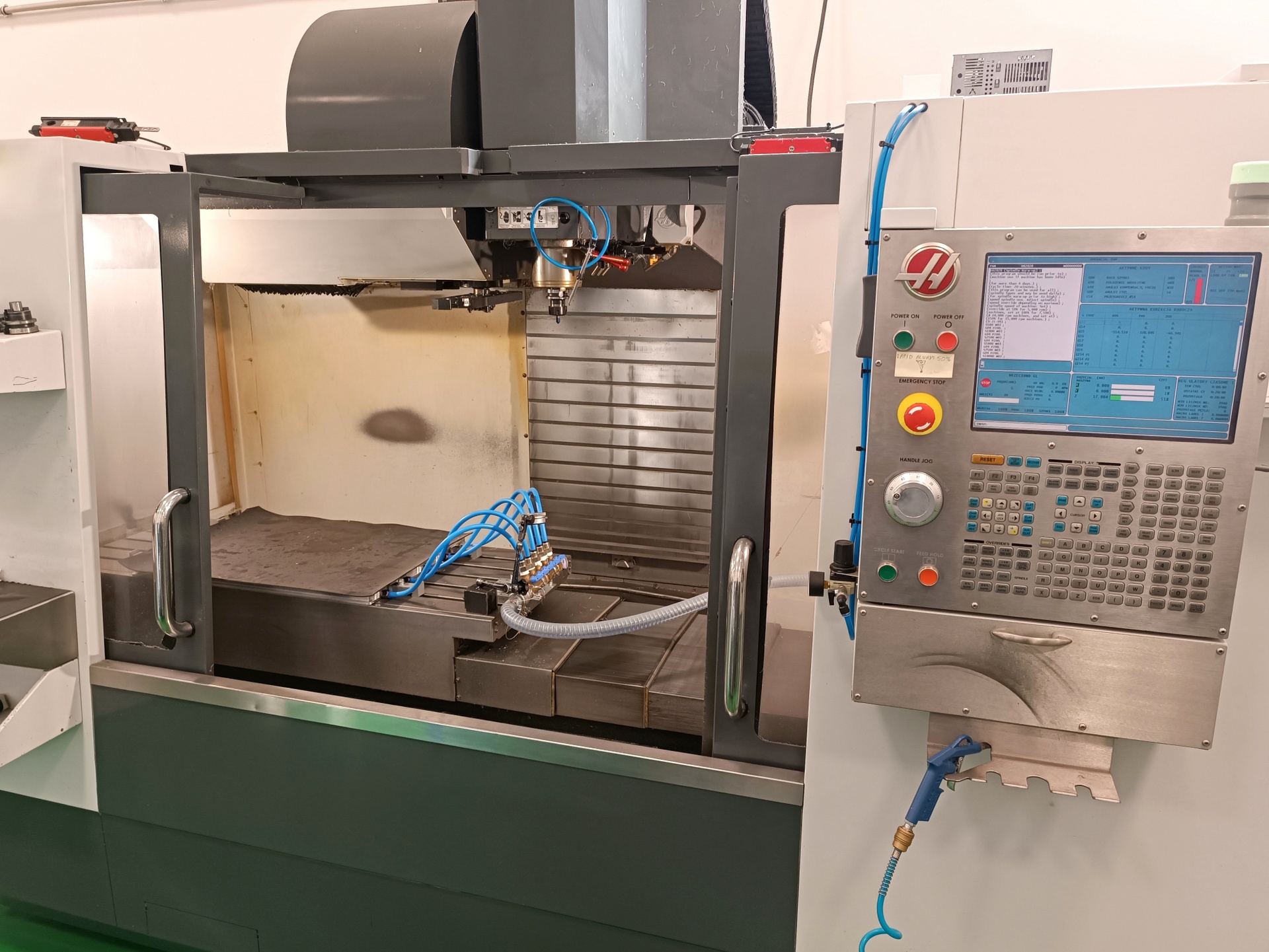

HAAS VF-4SS wyposażony jest w wydajne wrzeciono osiągające maksymalną prędkość obrotową 12000 obr/min. Współpracuje ono z 31-pozycyjnym magazynem narzędzi, który automatycznie wymienia narzędzia zgodnie z programem obróbki. Obróbka wykonywana jest w trzech osiach X, Y i Z o zakresach posuwu wynoszących odpowiednio 1270 mm, 508 mm oraz 635 mm. Stół roboczy z rowkami T-owymi umożliwia szybkie mocowanie oprzyrządowania i obrabianych elementów. Sztywna konstrukcja maszyny zapewnia stabilną pracę również podczas intensywnej eksploatacji. Całość uzupełnia intuicyjne sterowanie CNC HAAS, które usprawnia przygotowanie programów obróbczych i obsługę urządzenia. Dzięki tym rozwiązaniom centrum obróbcze CNC VF-4SS stanowi praktyczne rozwiązanie dla zakładów produkcyjnych oraz narzędziowni.

Dane techniczne frezarki CNC HAAS VF-4SS

• sterowanie CNC: HAAS
• posuw w osi X/Y/Z: 1270/508/635 mm
• posuw przyśpieszony w osi X,Y,Z: 35,6 m/min
• wymiary stołu roboczego (dł. x szer.): 1321 x 495 mm
• maksymalny ciężar detalu: 794 kg
• maksymalna prędkość obrotowa wrzeciona: 12000 obr/min
• stożek wrzeciona: BT40
• maksymalna odległość wrzeciona od stołu roboczego: 742 mm
• minimalna odległość wrzeciona od stołu roboczego: 107 mm
• 30+1 pozycyjny magazyn narzędzi
• liczba rowków T-owych: 5
• szerokość rowków T-owych: 16 mm
• rozstaw rowków T-owych: 80 mm

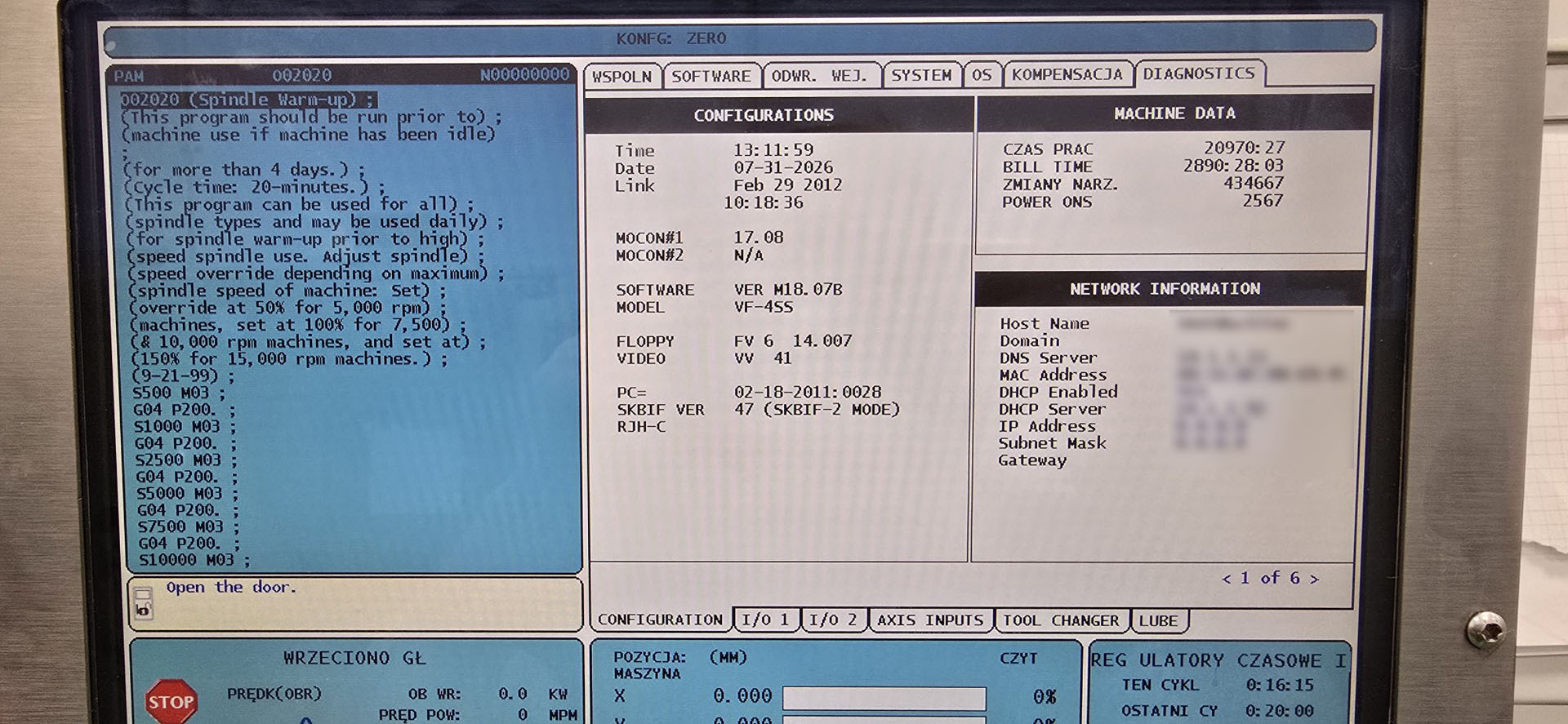

• roboczogodziny: 20970 h
• zasilanie maszyny HAAS: 3x 360-480 V; 50/60 Hz
