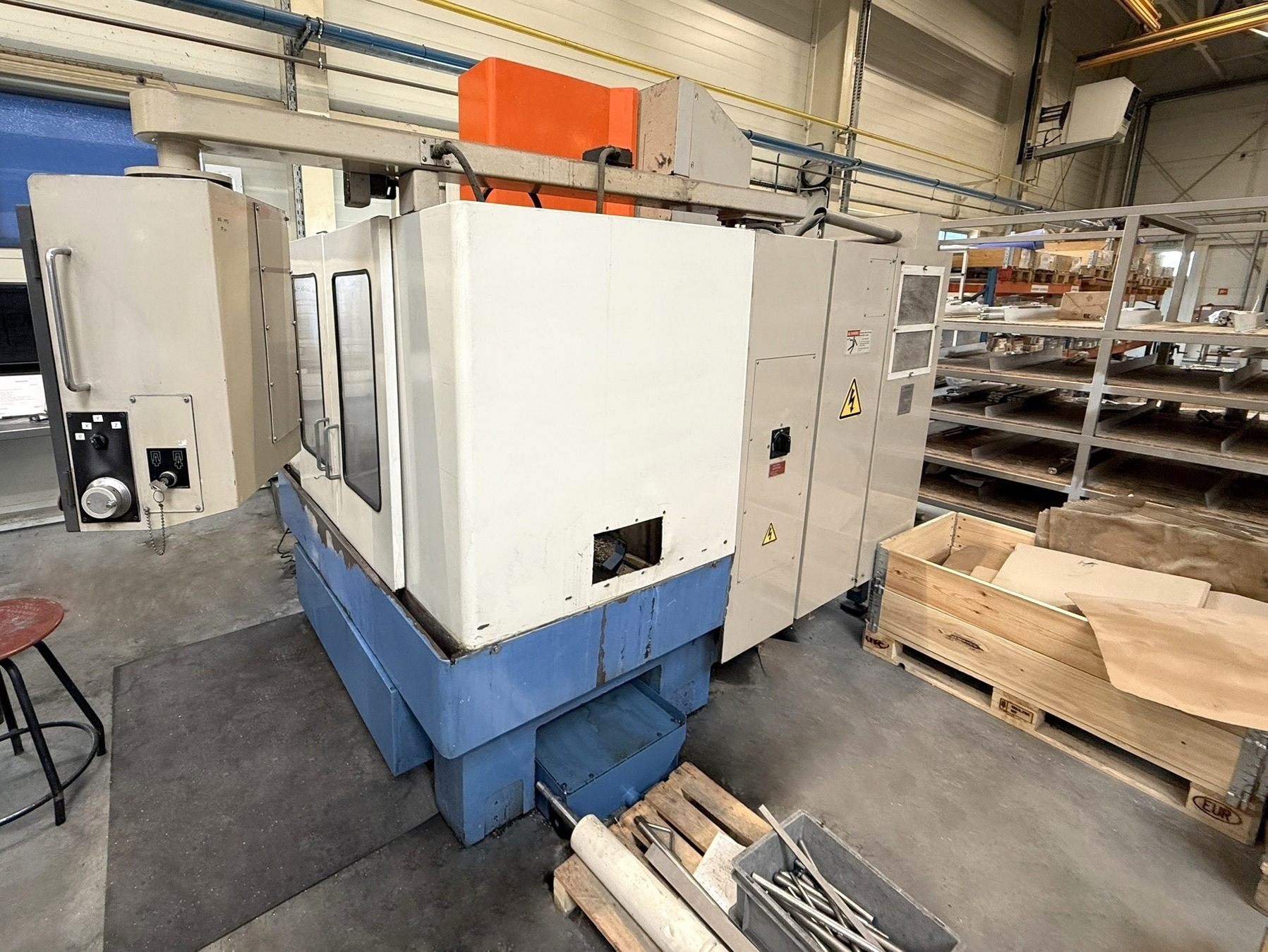

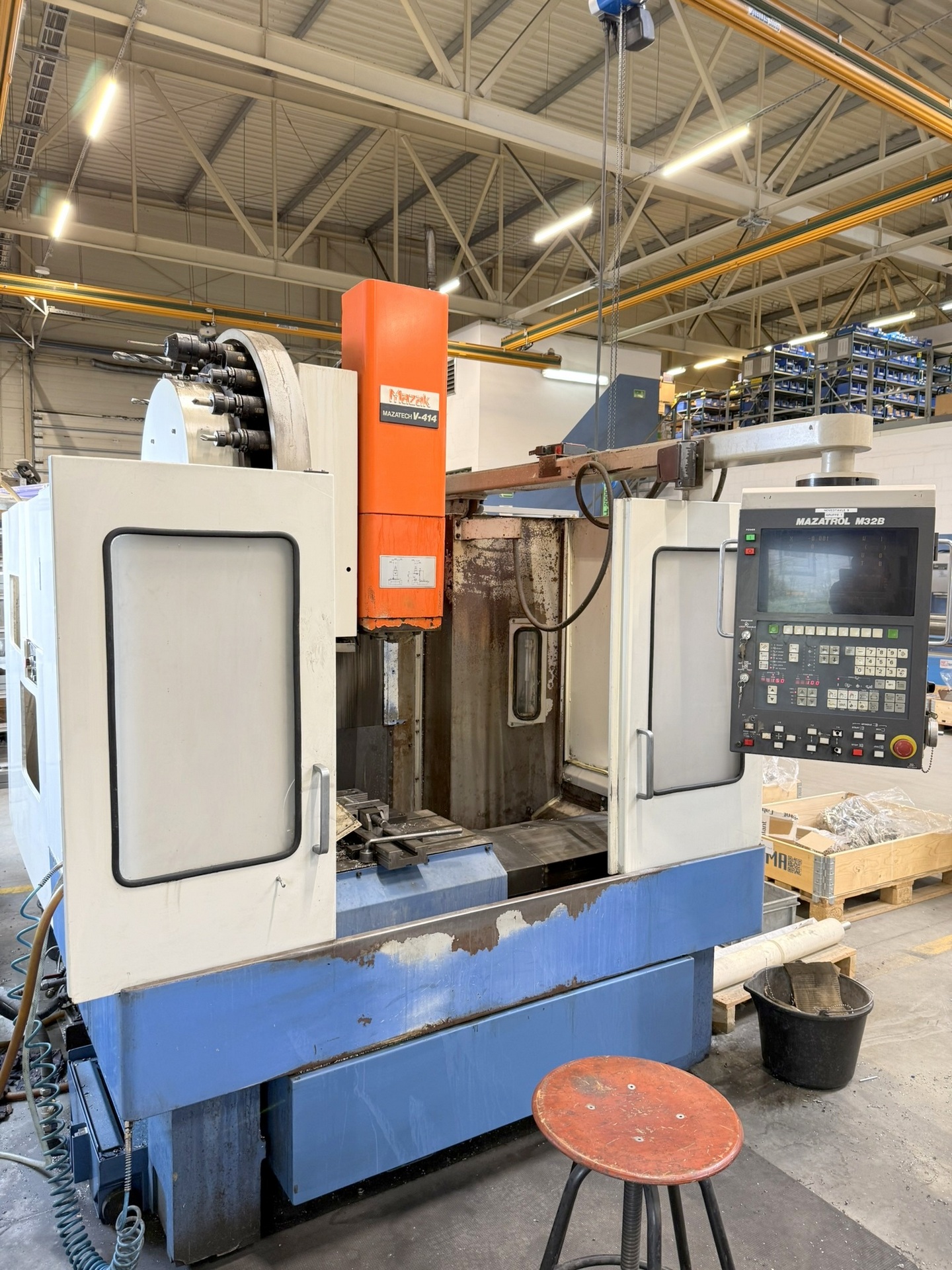

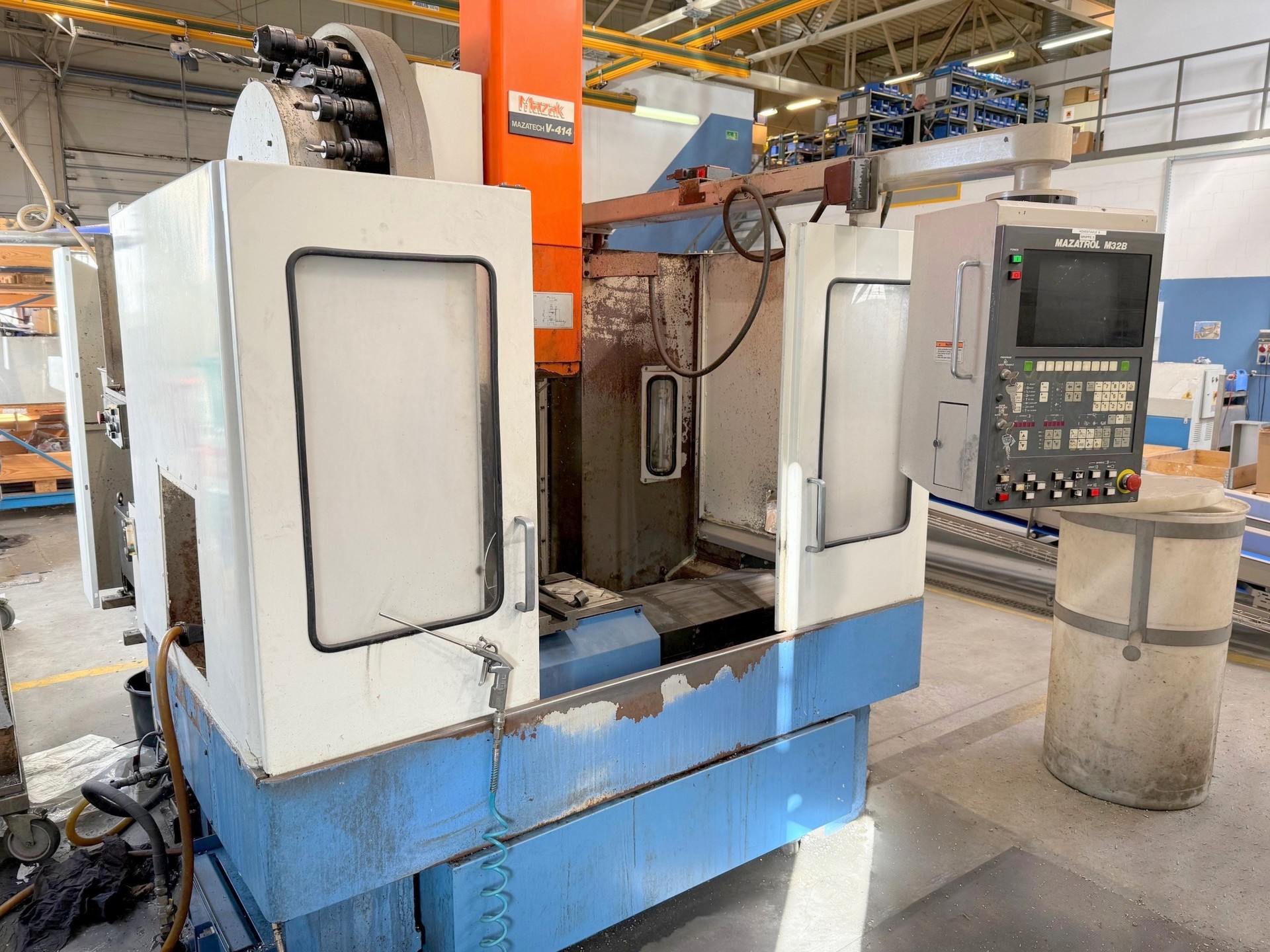

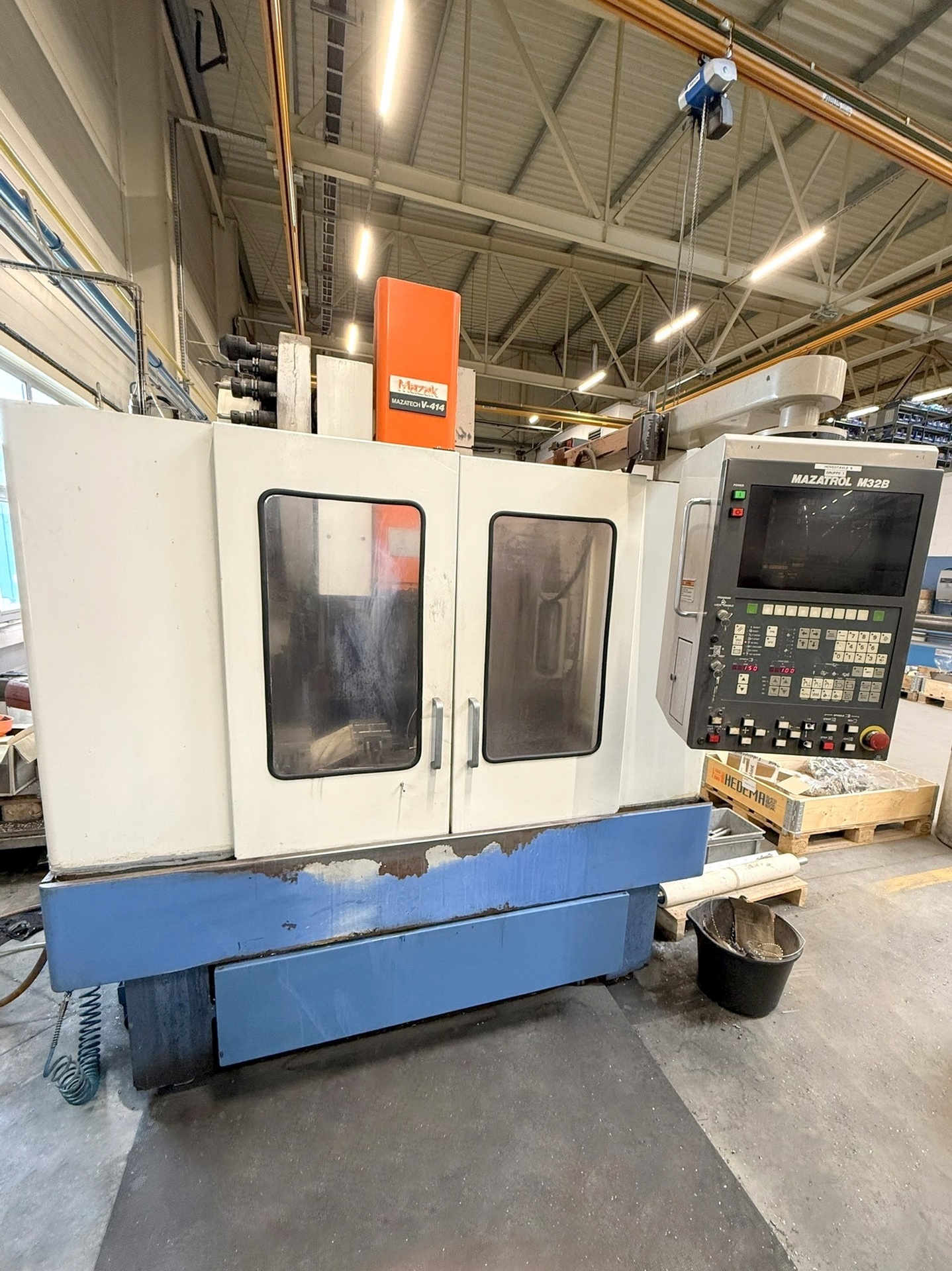

Centrum obróbcze pionowe CNC MAZAK MTV 414

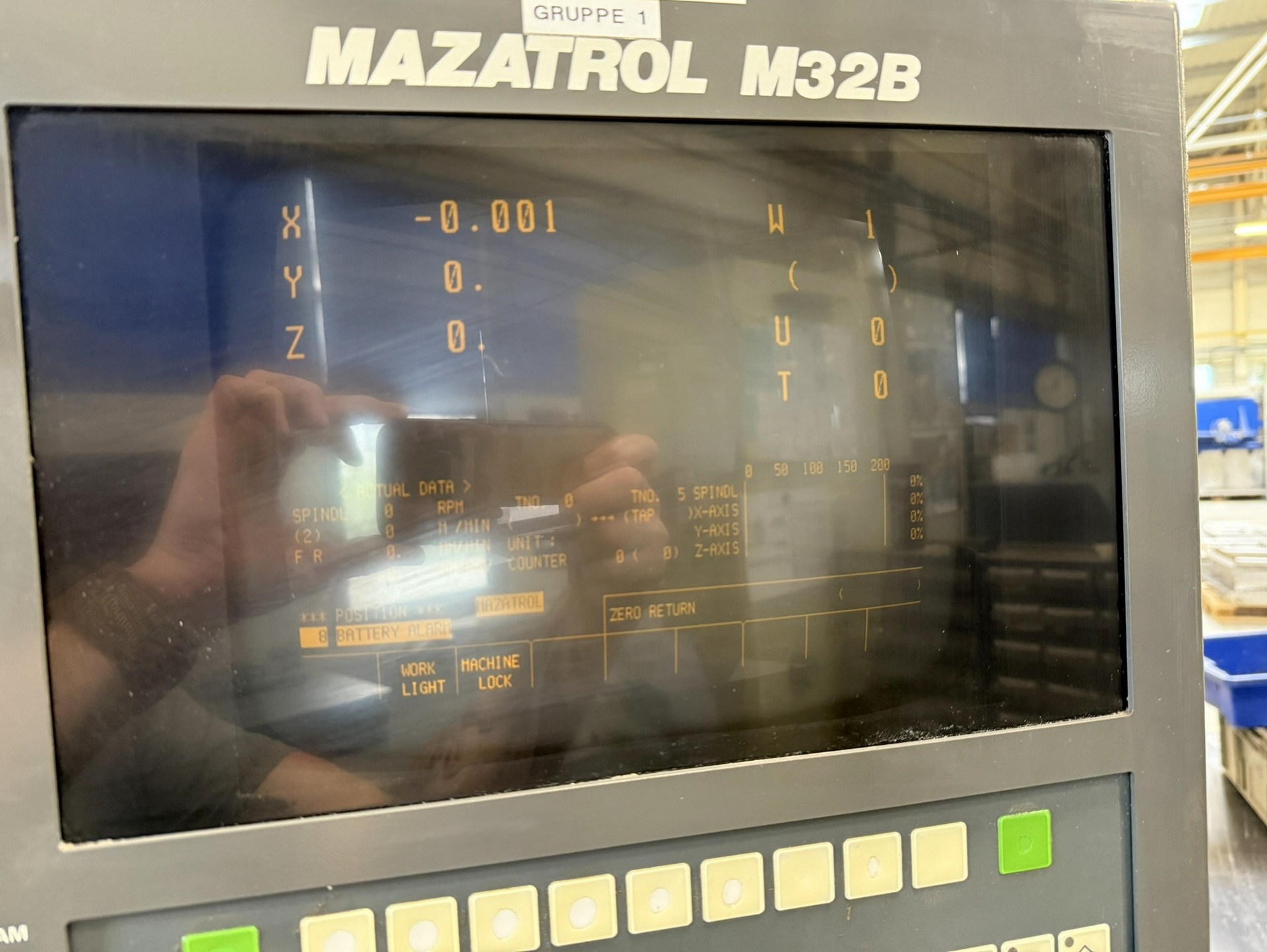

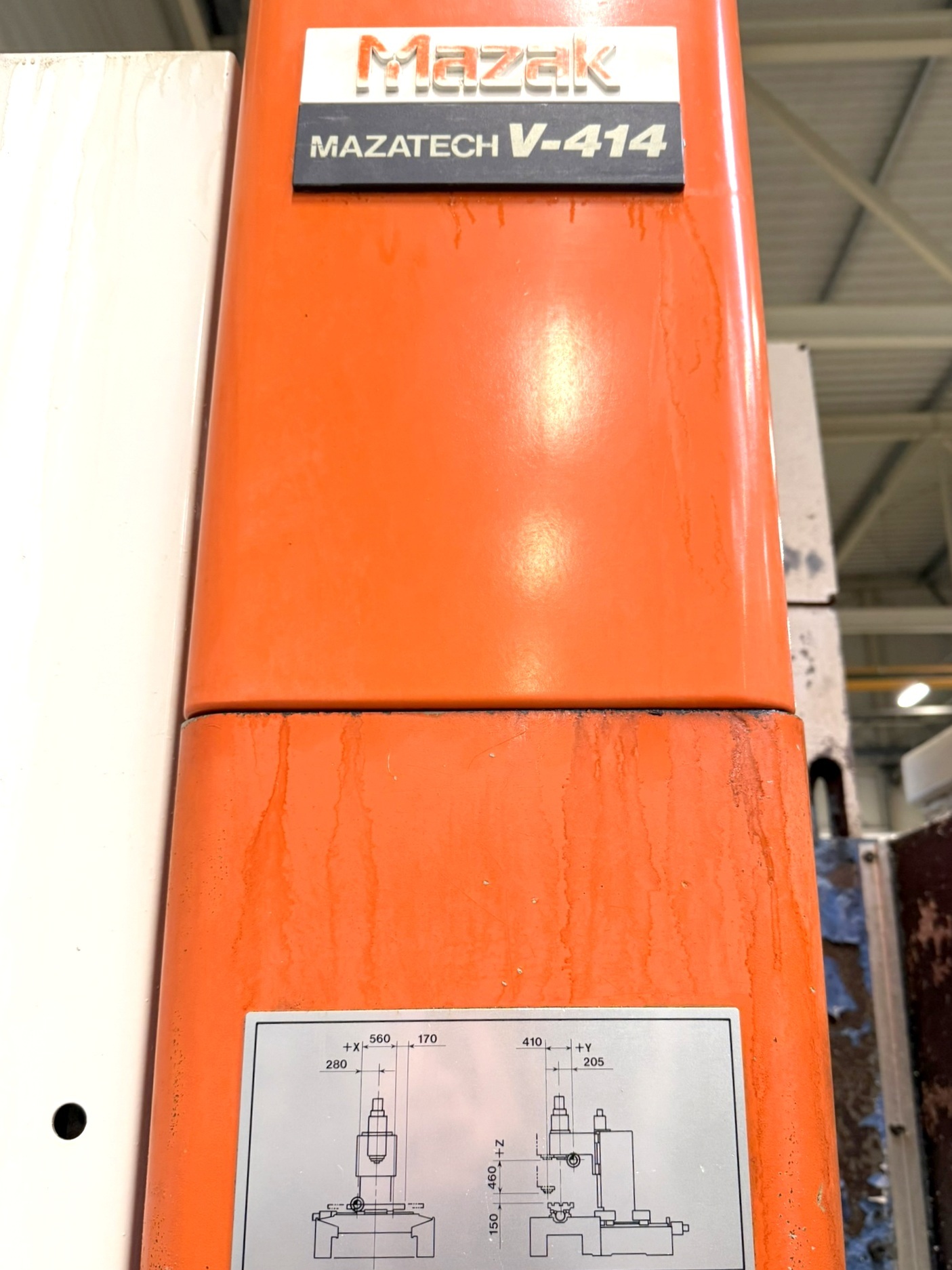

Centrum obróbcze pionowe CNC MAZAK MTV 414 zbudowane zostało w 1992 roku w Wielkiej Brytanii przez YAMAZAKI MACHINERY UK LTD. Oferowana maszyna to doskonały wybór do obróbki detali o maksymalnej wadze 500 kg. Dzięki niezawodnym komponentom i niezwykle sztywnej konstrukcji, MAZAK MTV 414 gwarantuje osiągnięcie najlepszych rezultatów obróbki przez cały okres użytkowania. Proces obróbczy realizowany jest wewnątrz dużej przestrzeni roboczej ze stołem roboczym o długości 900 mm i szerokości 410 mm, wrzecionem oraz pojemnym magazynem narzędzi. Wrzeciono napędzane przez silnik o dużej mocy obraca się z maksymalną prędkością 7000 obr/min i pracuje w trzech osiach X,Y,Z o posuwach wynoszących kolejno 560 mm, 410 mm oraz 460 mm. Wszystkie narzędzia skrawające przechowywane są w 24-pozycyjnym magazynie narzędzi z systemem automatycznej wymiany narzędzi (ATC). Całość uzupełnia inteligentny sterownik CNC MAZATROL M32B z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Pozwala on na m.in. zmianę prędkości obrotowej wrzeciona czy precyzyjne programowanie parametrów obróbki. Centrum obróbcze CNC MAZAK MAZATECH V-414 waży 5250 kg.

Specyfikacja techniczna frezarki CNC MAZAK MTV 414

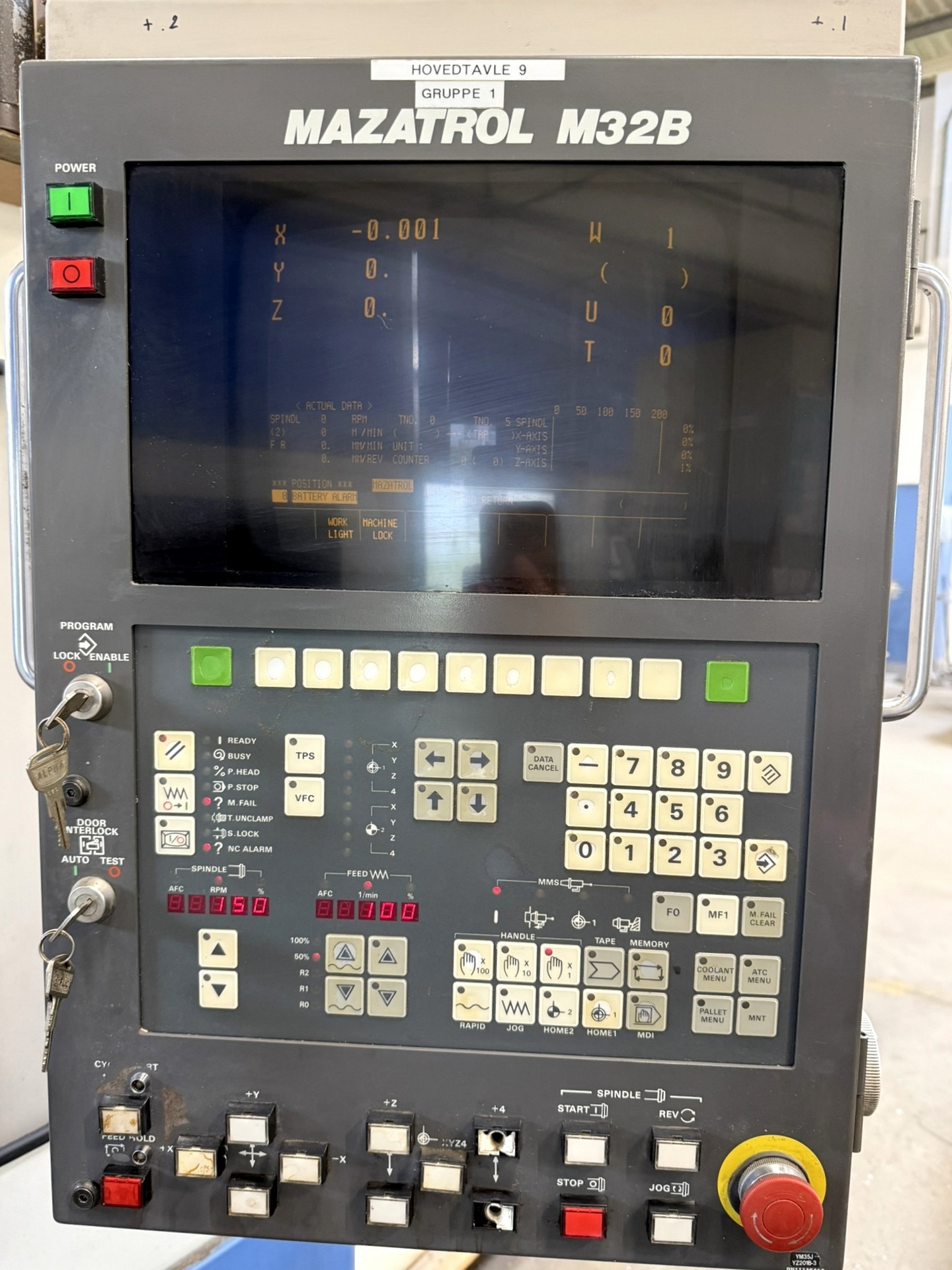

• sterowanie CNC: MAZATROL M32B
• posuw w osi X/Y/Z: 560/410/460 mm
• wymiary stołu roboczego (dł. x szer.): 900 x 410 mm
• maksymalny ciężar detalu: 500 kg
• maksymalna prędkość obrotowa wrzeciona: 7000 obr/min
• minimalna prędkość obrotowa wrzeciona: 50 obr/min
• stożek wrzeciona: ISO NO. 40
• moc napędu wrzeciona (moc ciągła/30 min): 5,5/7,5 kW

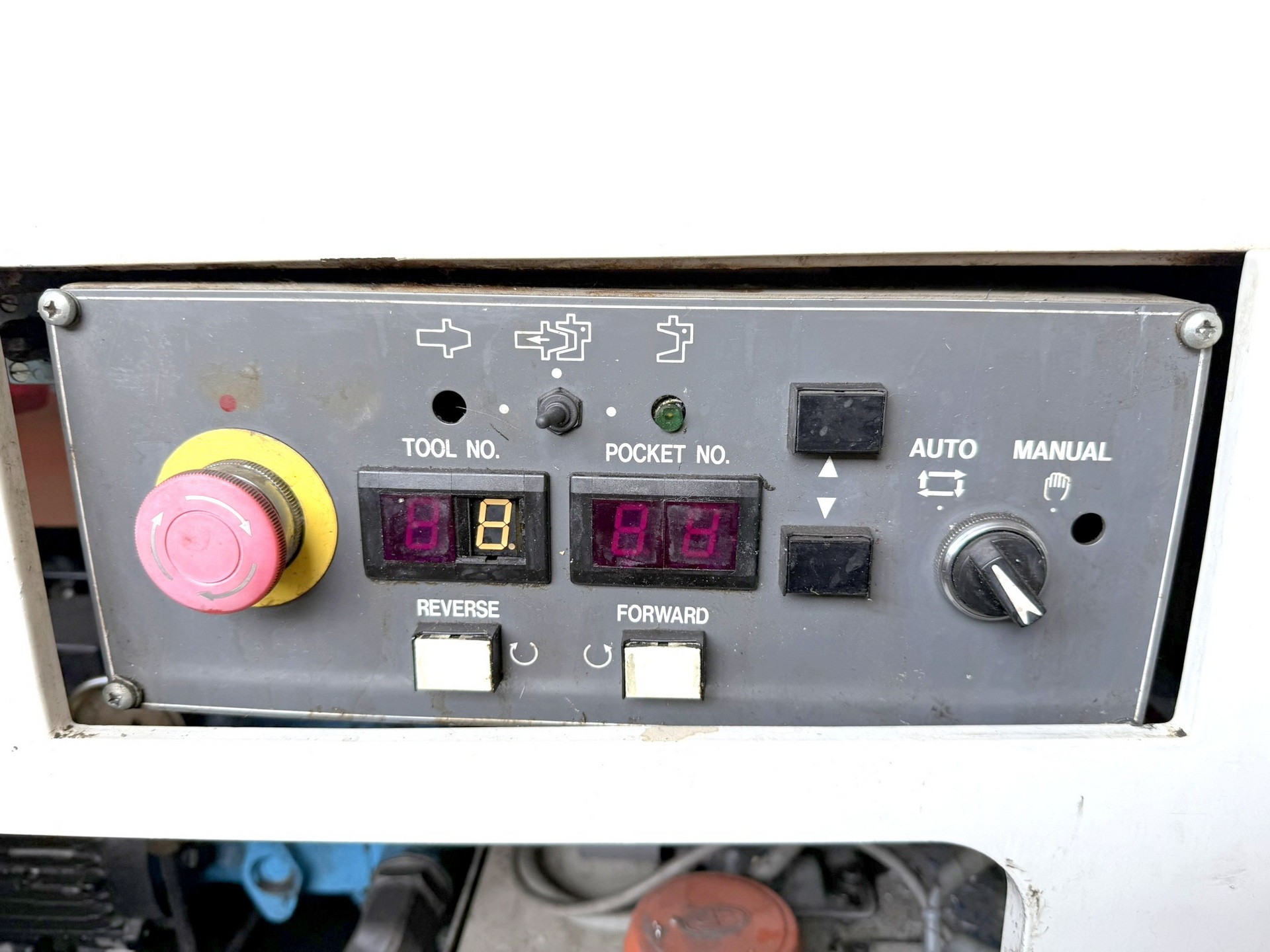

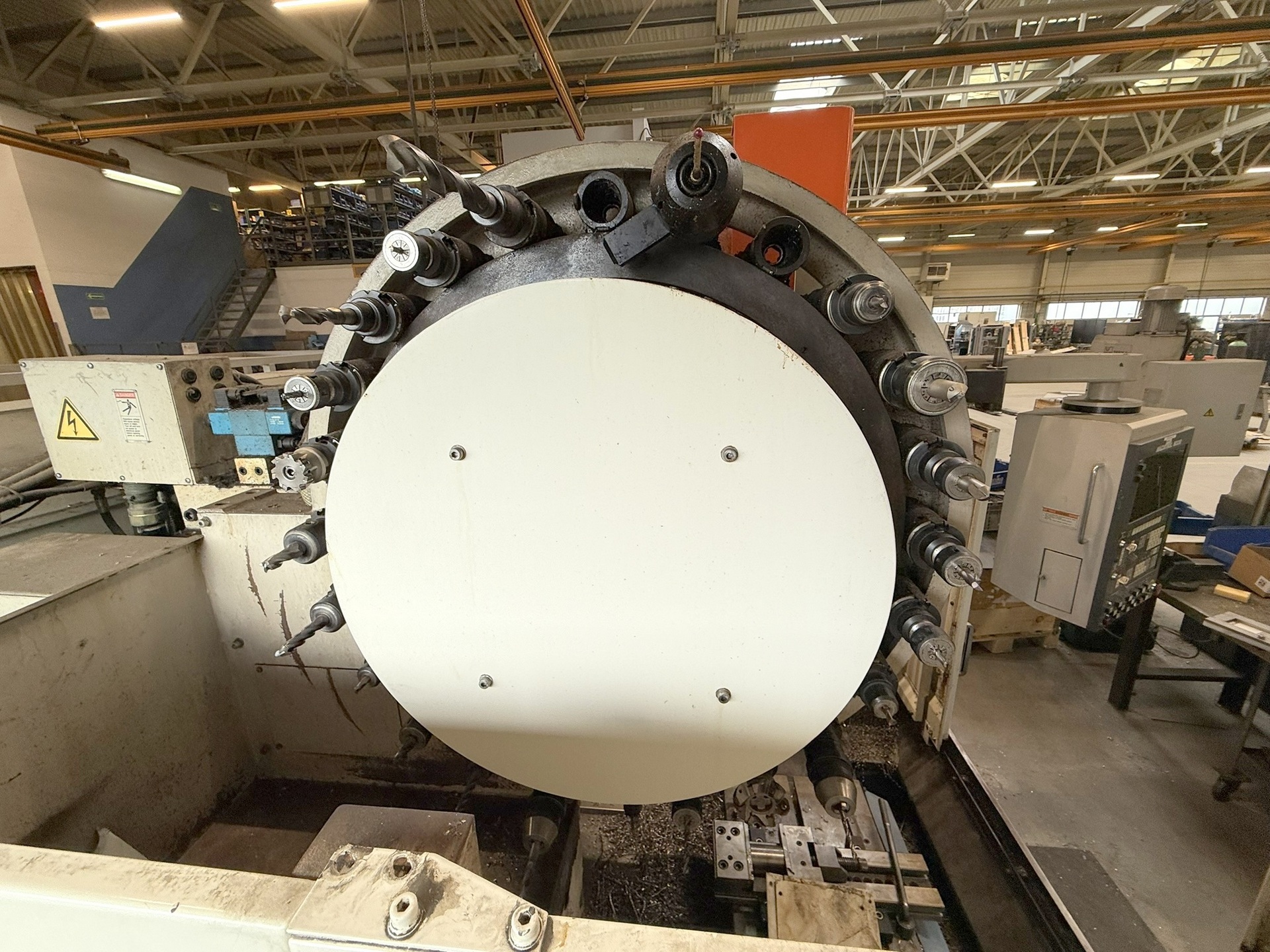

• 24-pozycyjny magazyn narzędzi z automatycznym zmieniaczem narzędzi (ATC)
• maksymalna średnica narzędzia (sąsiednie pozycje zajęte/ sąsiednie pozycje puste): 100/160 mm
• maksymalna długość narzędzia: 350 mm
• maksymalny ciężar narzędzia wraz z oprawką narzędziową i sworzniem dociągającym: 10 kg
• moc zacisku narzędzia: 1250 kg
• odległość od środka wrzeciona do przodu kolumny: 587 mm
• odległość od końcówki wrzeciona do powierzchni stołu roboczego: 150-610 mm
• odległość od podstawy maszyny do powierzchni stołu roboczego: 750 mm
• zapotrzebowanie na moc: 23,4 kVA
• zasilanie: 3x 380 V; 50 Hz
• wysokość całkowita maszyny: 2433 mm
• ciężar maszyny MAZAK MTV-414: 5250 kg
