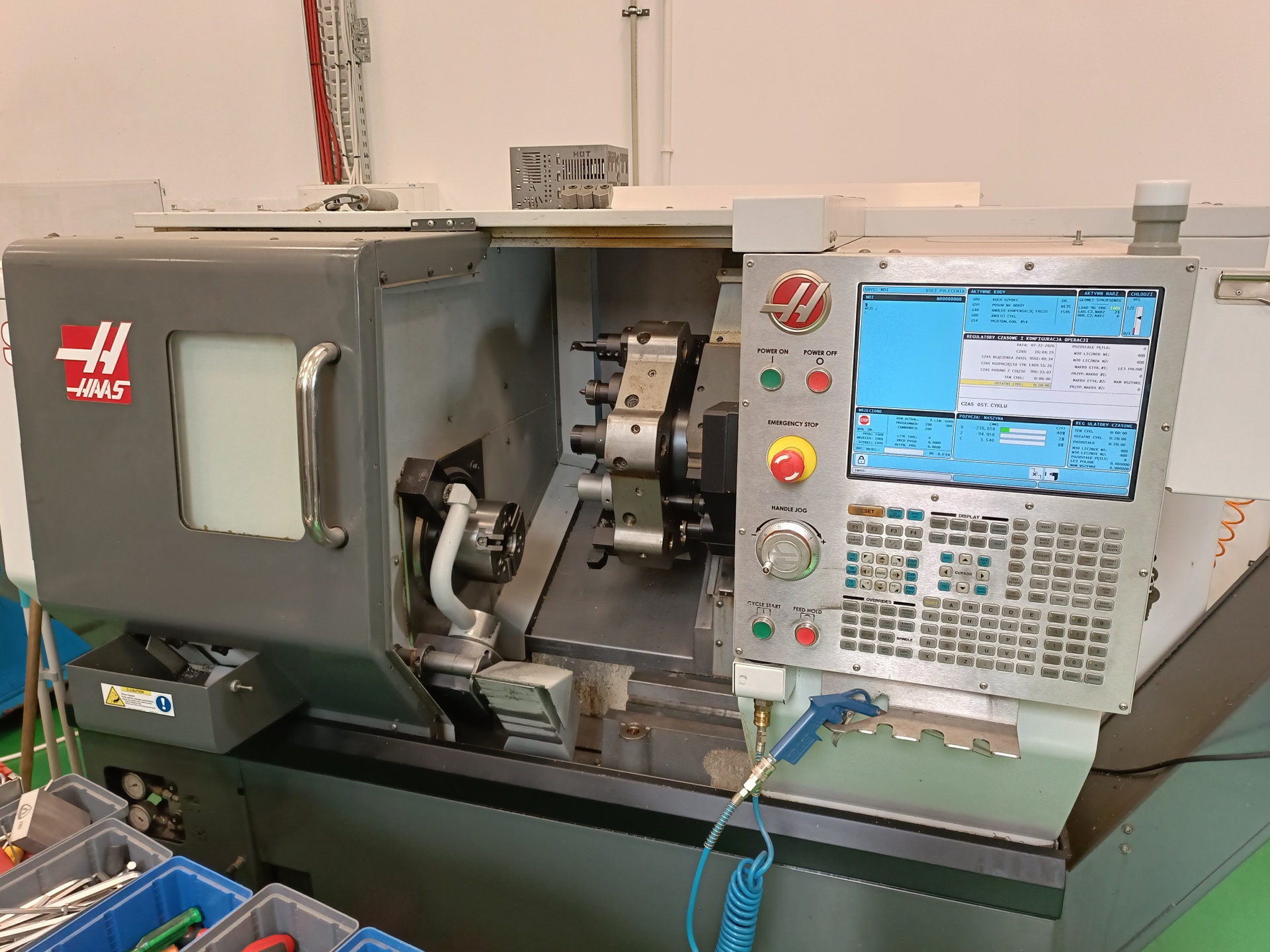

Centrum tokarskie CNC HAAS ST-10

Centrum tokarskie CNC HAAS ST-10 zbudowane zostało w 2015 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna przeznaczona jest do produkcji precyzyjnych elementów znajdujących zastosowanie w różnych gałęziach przemysłu. Umożliwia wydajne toczenie detali o maksymalnej średnicy 305 mm i długości 406 mm.

Obróbka realizowana jest przy wykorzystaniu wrzeciona o maksymalnej prędkości obrotowej 6000 obr/min. HAAS ST-10 pracuje w dwóch osiach X oraz Z z posuwami wynoszącymi odpowiednio 200 mm i 406 mm. Zastosowana głowica rewolwerowa umożliwia wykorzystanie różnych narzędzi podczas obróbki oraz ich szybką wymianę. Całość uzupełnia kompaktowa konstrukcja o wysokiej sztywności.

Tokarka CNC ST-10 obsługiwana jest za pomocą intuicyjnego sterownika CNC HAAS z dostępem do wielu zaawansowanych funkcji. Maszyna wyposażona jest również w sondę pomiarową oraz transporter wiórów przeznaczony do automatycznego odprowadzania wiórów poza przestrzeń roboczą. Całkowita masa maszyny wynosi około 3000 kg.

Specyfikacja techniczna tokarki do metalu HAAS ST-10

• sterowanie CNC: HAAS
• maksymalna średnica toczenia: 305 mm
• maksymalna długość toczenia: 406 mm
• średnica pręta: 44 mm
• przelot nad łożem: 419 mm
• posuw w osi X/Z: 200/406 mm
• posuw przyśpieszony w osi X,Z: 30,5 m/min
• siła posuwu w osi X,Z: 14679 N
• maksymalna prędkość obrotowa wrzeciona: 6000 obr/min

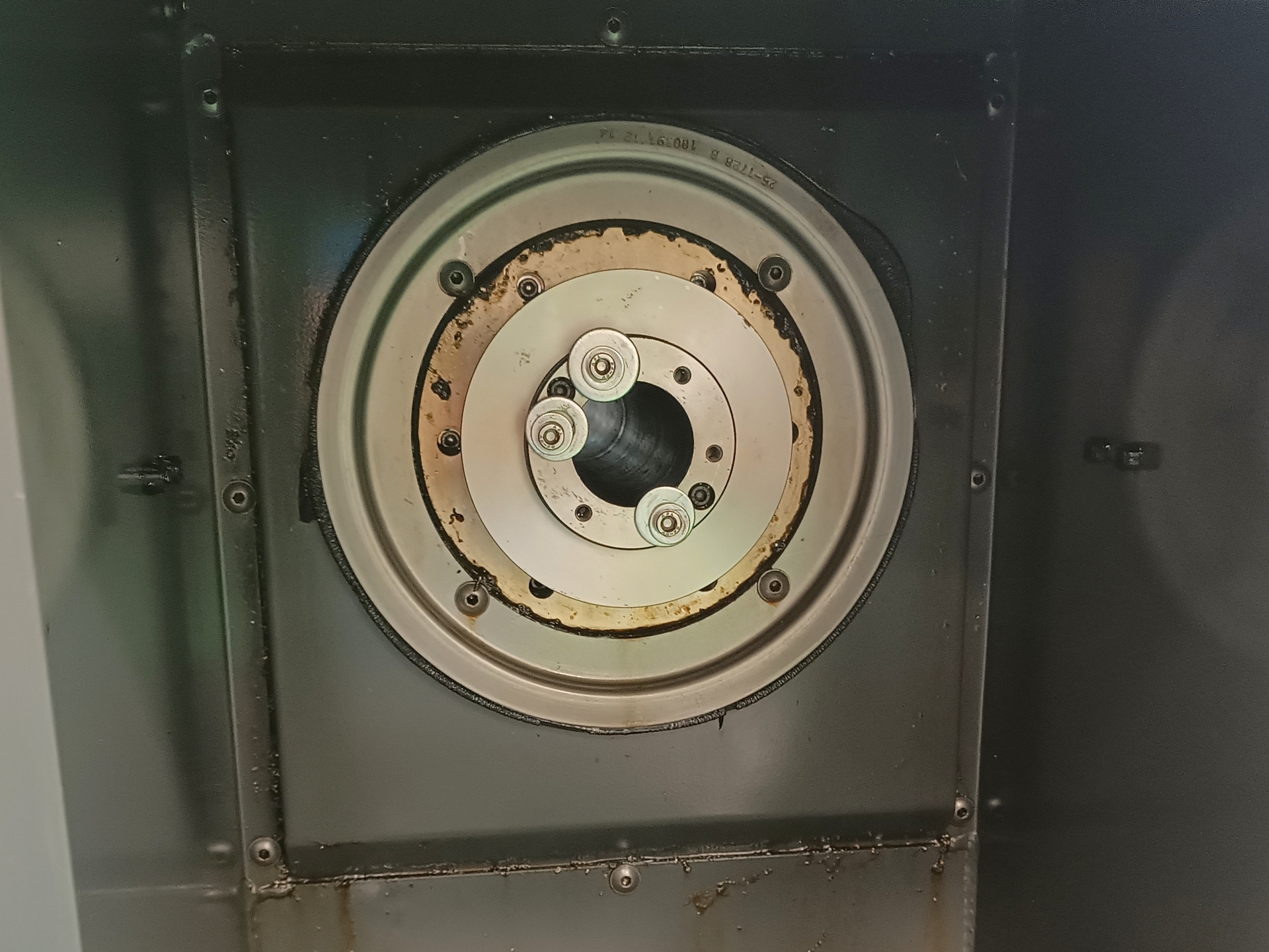

• przelot wrzeciona: 58,7 mm
• moc napędu wrzeciona: 11,2 kW (15 HP)
• odległość między wrzecionem, a kłem: 716 mm

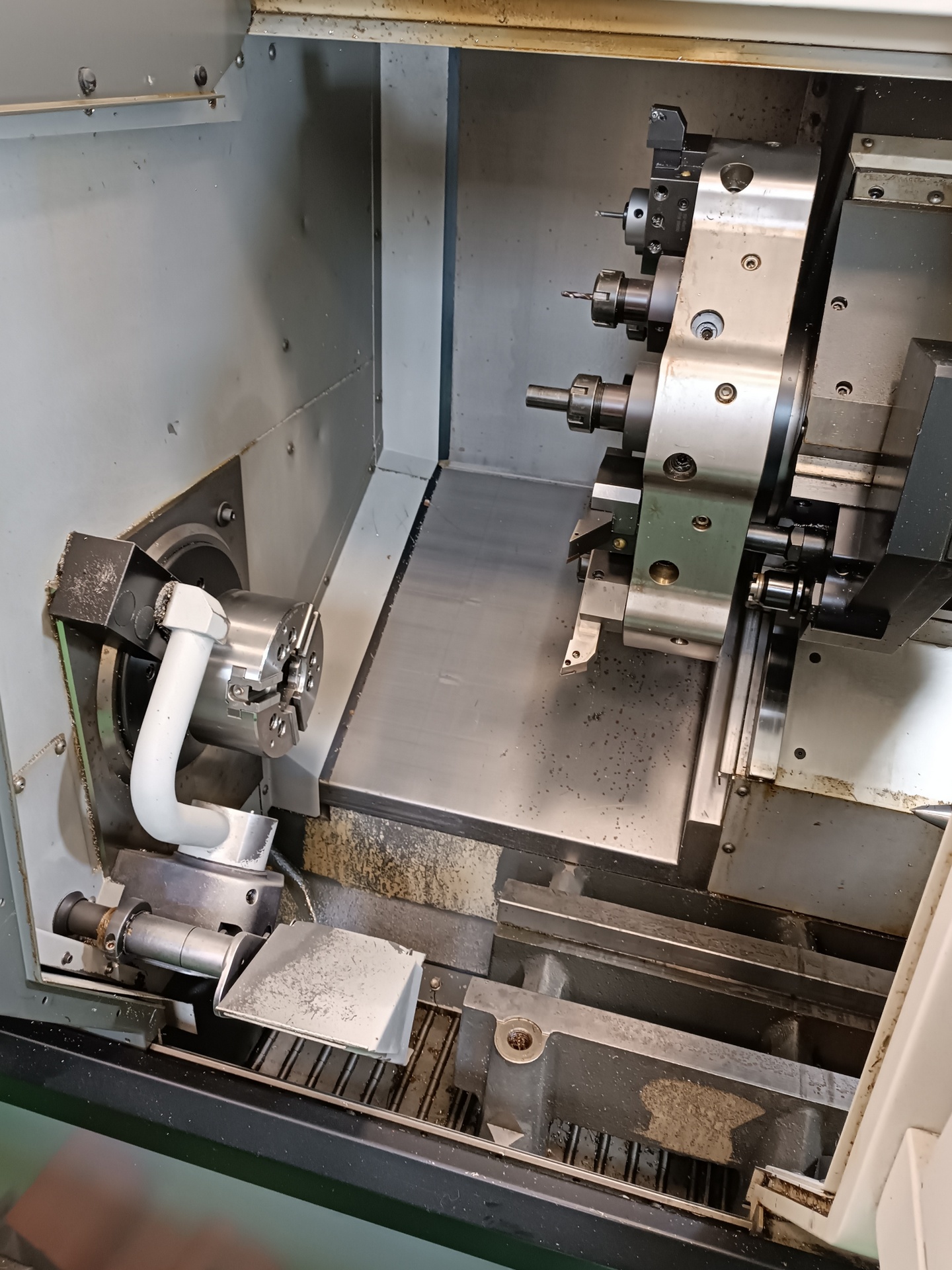

• 12-pozycyjna głowica rewolwerowa
• średnica uchwytu: 165 mm (6,5″)
• sonda pomiarowa
• transporter wiórów

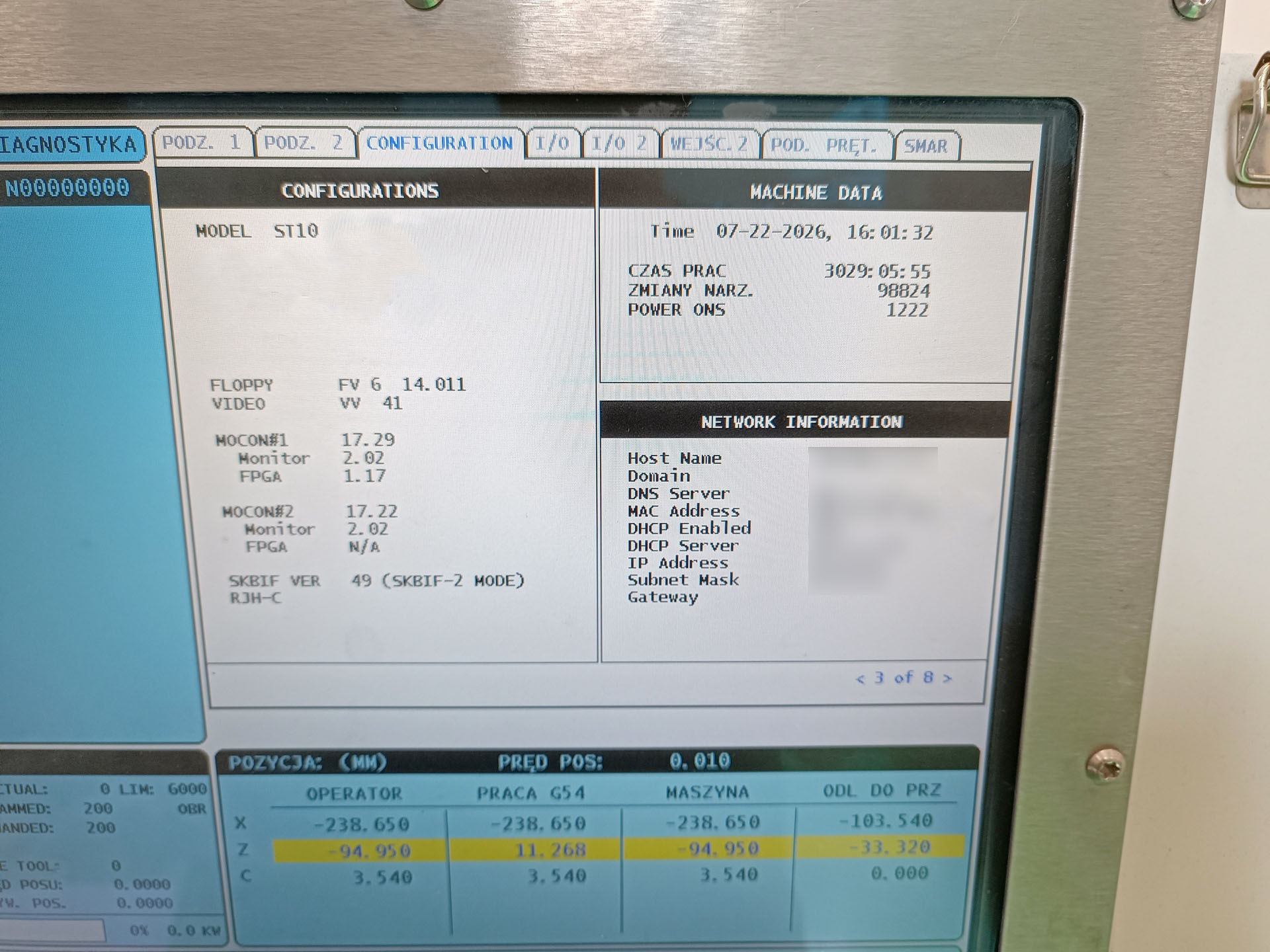

• roboczogodziny: 3029 h

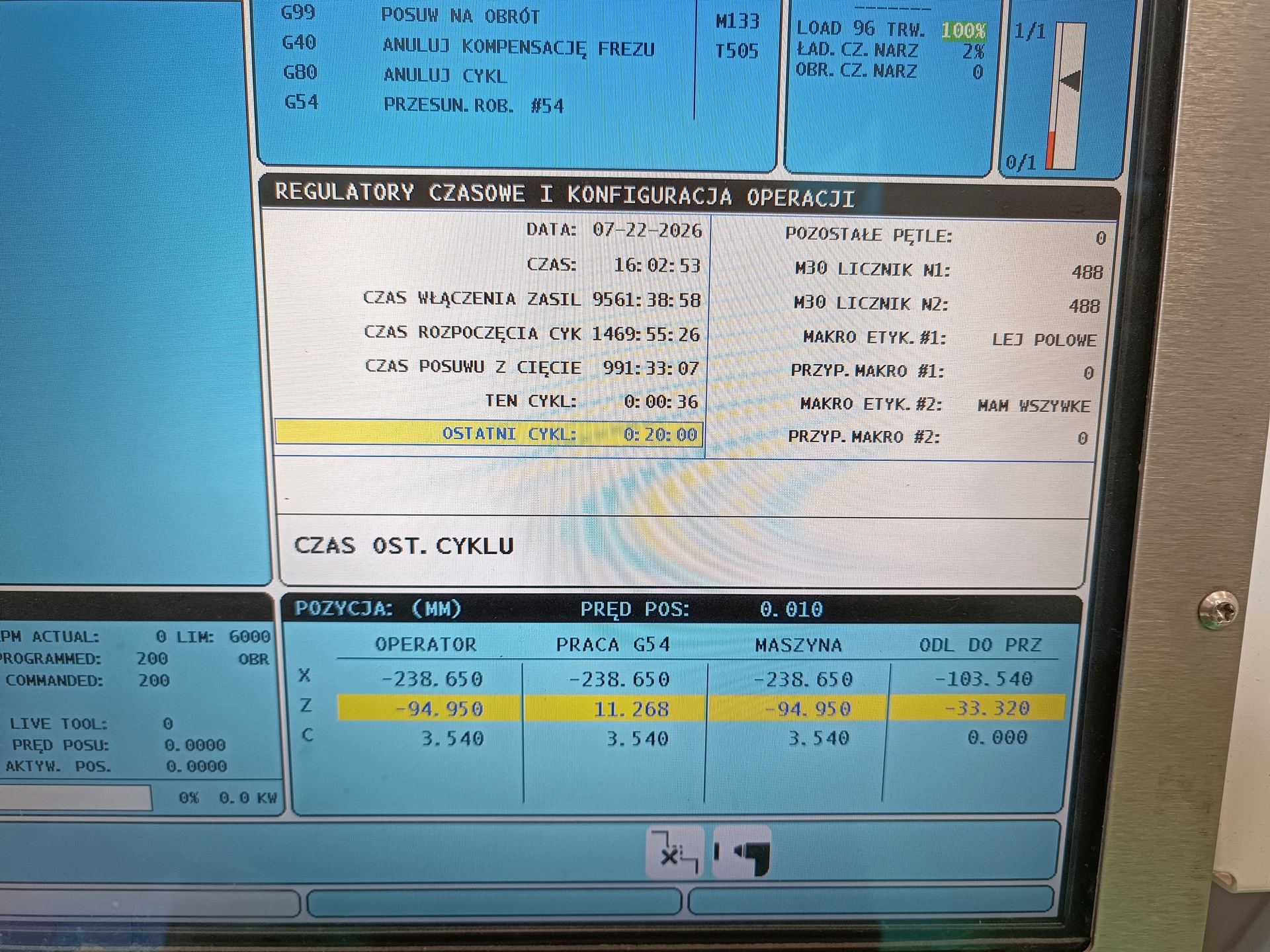

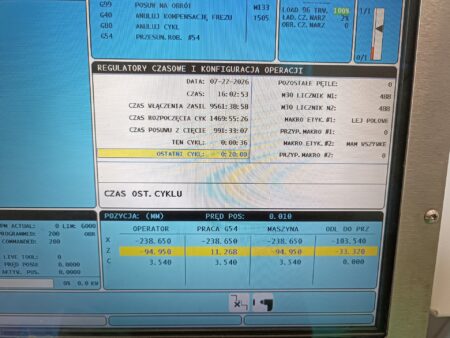

• czas włączenia maszyny: 9561 h
• zasilanie: 3x 354-488 V; 50-60 Hz
• gabaryty (dł. x szer. x wys.): ok. 2800 x 1800 x 1900 mm
• ciężar maszyny HAAS: ok. 3000 kg
