Centrum tokarskie CNC HAAS ST-20

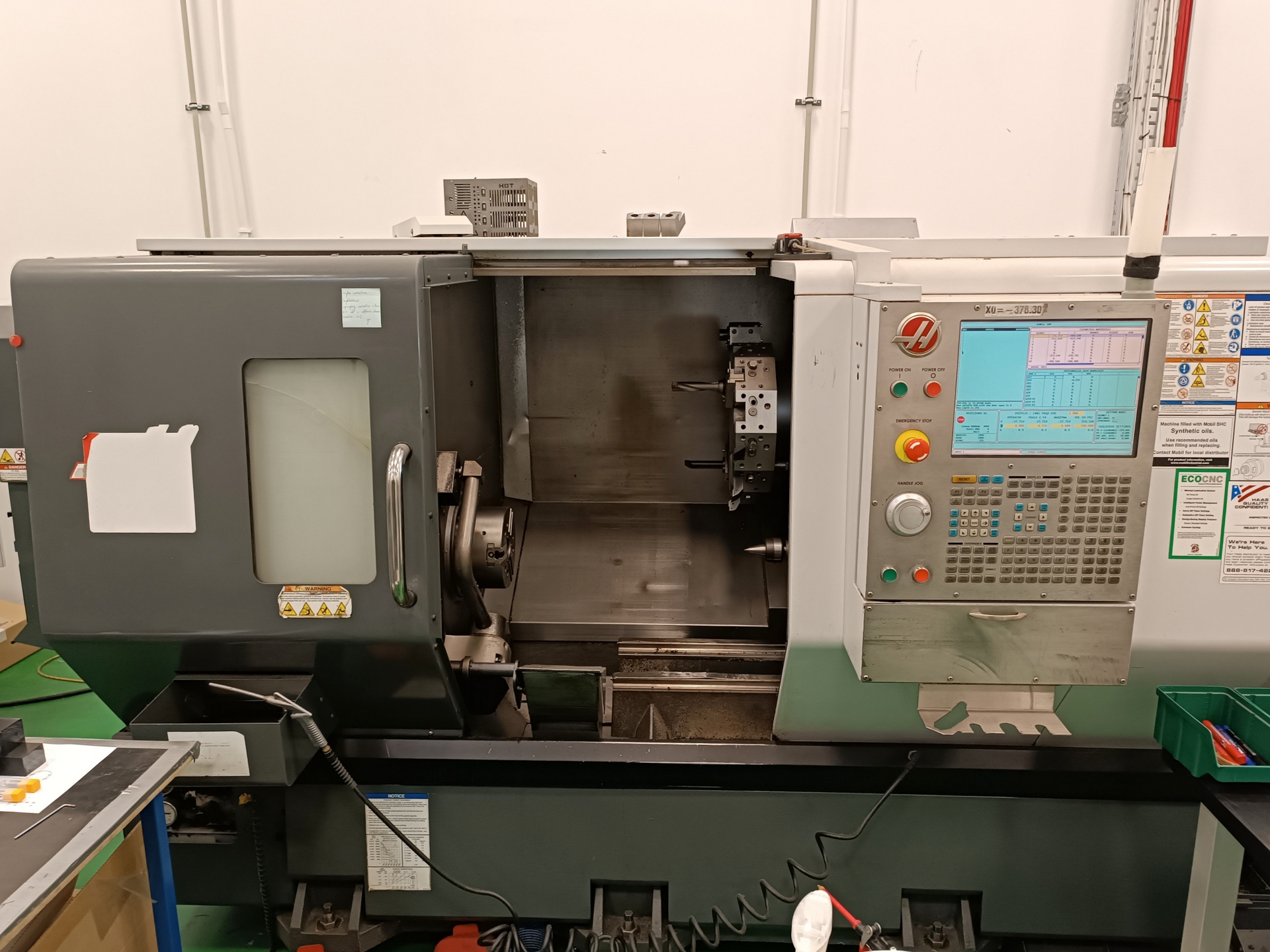

Centrum tokarskie CNC HAAS ST-20 zbudowane zostało w 2011 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna przeznaczona jest do produkcji precyzyjnych elementów wykorzystywanych w różnych gałęziach przemysłu. Umożliwia wydajne toczenie detali o maksymalnej średnicy 381 mm i długości 533 mm.

Obróbka realizowana jest przy wykorzystaniu wrzeciona o maksymalnej prędkości obrotowej 4000 obr/min. HAAS ST-20 pracuje w dwóch osiach X oraz Z z posuwami wynoszącymi odpowiednio 236 mm i 533 mm. 12-pozycyjna głowica rewolwerowa umożliwia wykorzystanie różnych narzędzi podczas obróbki oraz ich szybką wymianę. Całość uzupełnia kompaktowa konstrukcja o wysokiej sztywności.

Tokarka CNC ST-20 obsługiwana jest za pomocą intuicyjnego sterownika CNC HAAS z dostępem do wielu zaawansowanych funkcji. Maszyna wyposażona jest również w sondę pomiarową oraz transporter wiórów przeznaczony do automatycznego odprowadzania wiórów poza przestrzeń roboczą. Całkowita masa maszyny wynosi około 3900 kg.

Specyfikacja techniczna tokarki do metalu HAAS ST-20

• sterowanie CNC: HAAS
• maksymalna średnica toczenia: 381 mm
• maksymalna długość toczenia: 533 mm
• przelot nad łożem: 806 mm
• posuw w osi X/Z: 236/533 mm
• maksymalna prędkość obrotowa wrzeciona: 4000 obr/min
• przelot wrzeciona: 51 mm

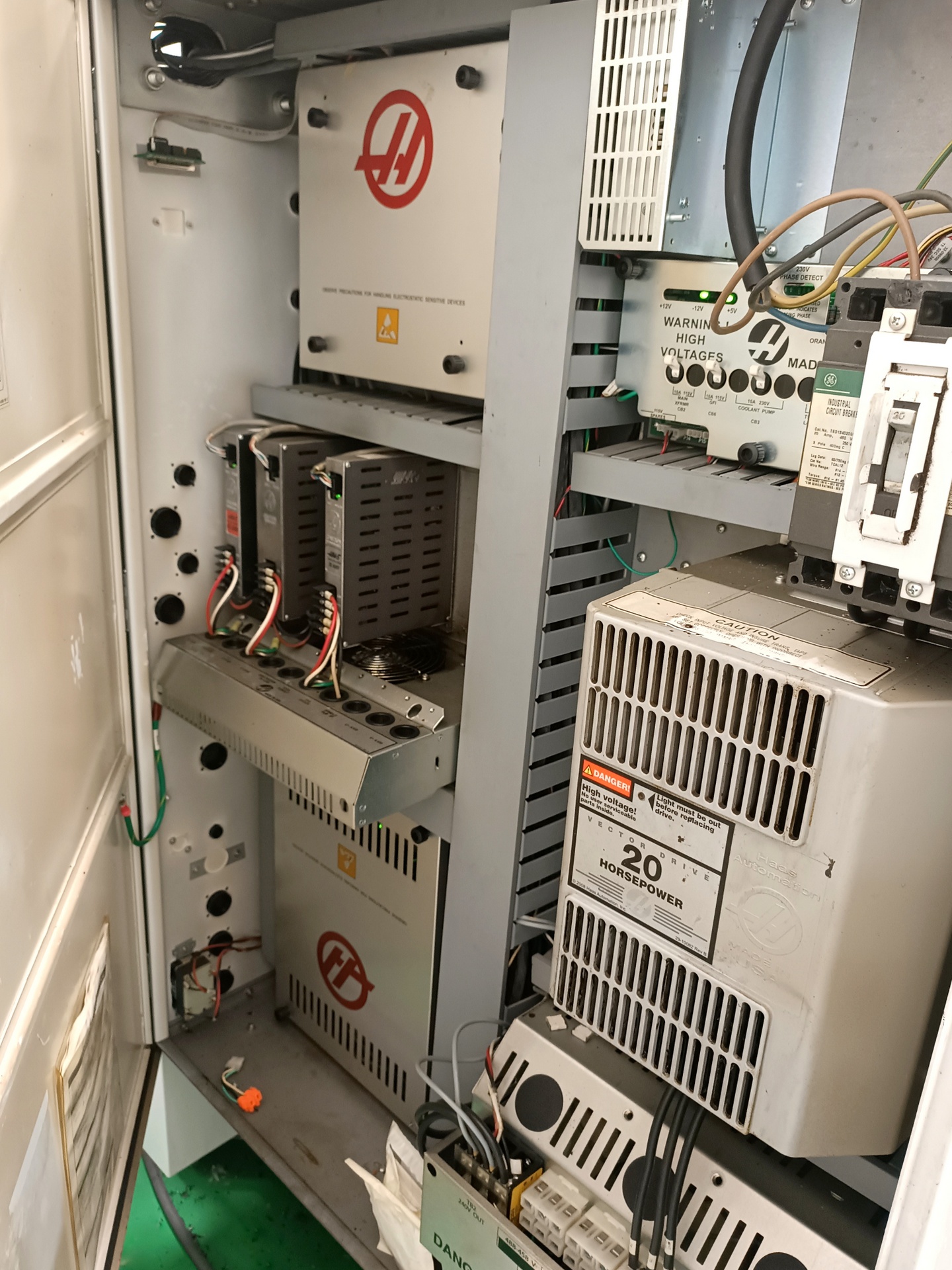

• moc napędu wrzeciona: 14,9 kW (20 HP)
• 12-pozycyjna głowica rewolwerowa

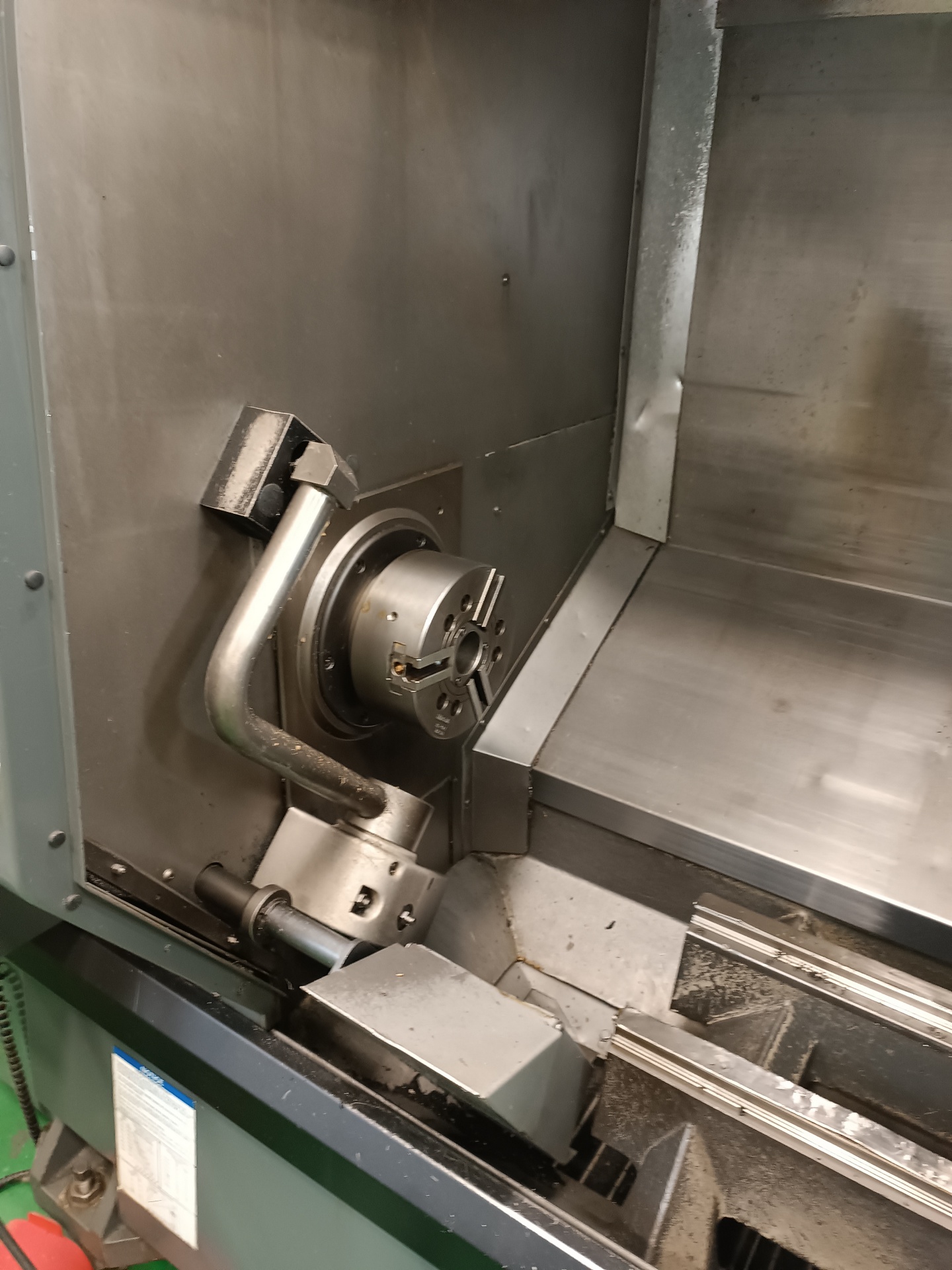

• średnica uchwytu: 210 mm (8,3″)
• sonda pomiarowa
• konik
• maksymalny wysuw konika: 530 mm
• odległość od konika do wrzeciona: 176-708 mm

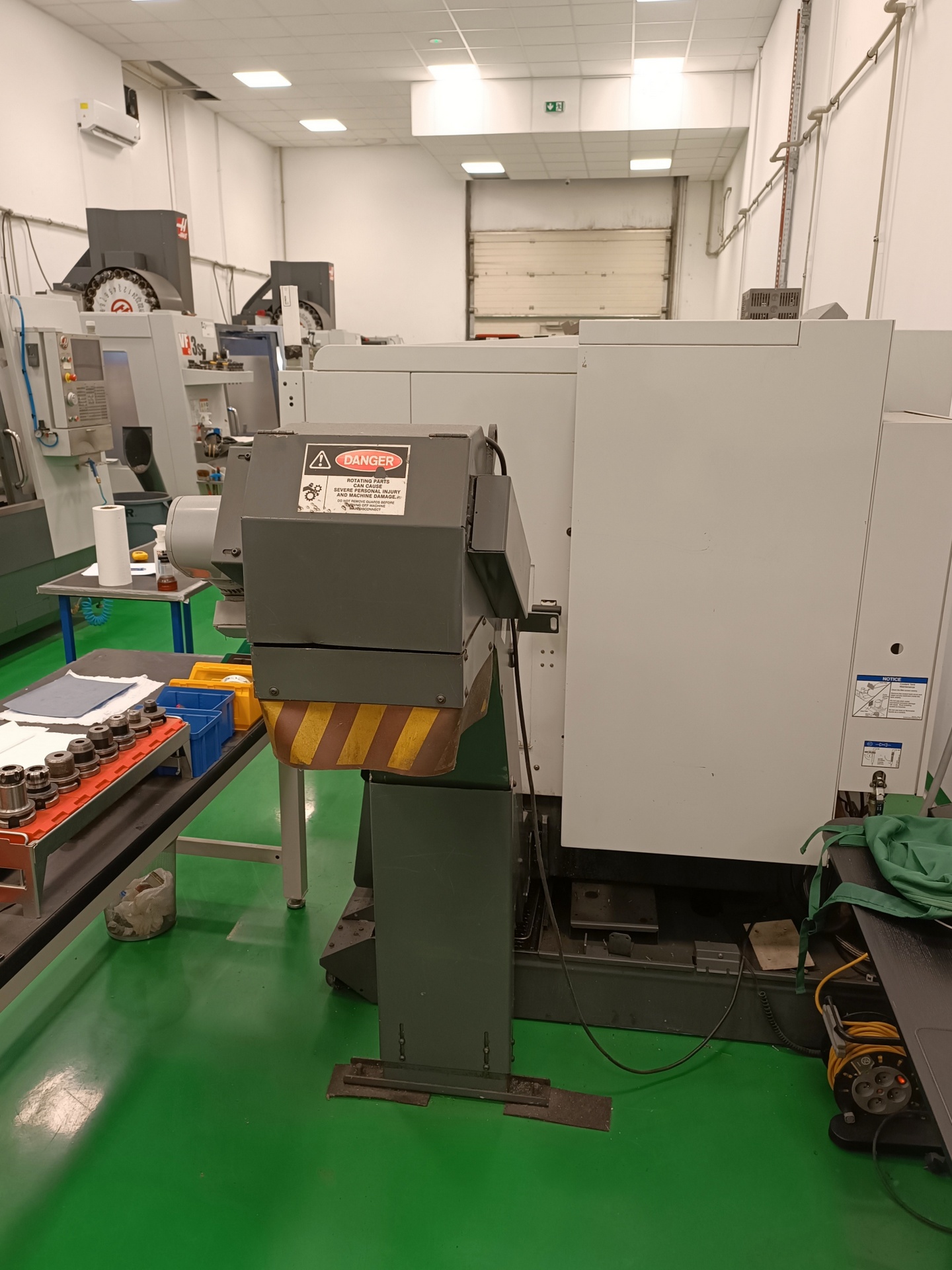

• transporter wiórów

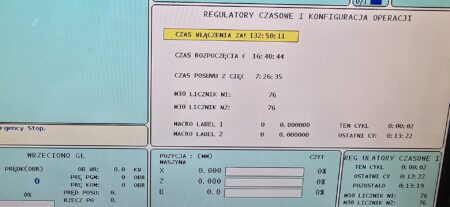

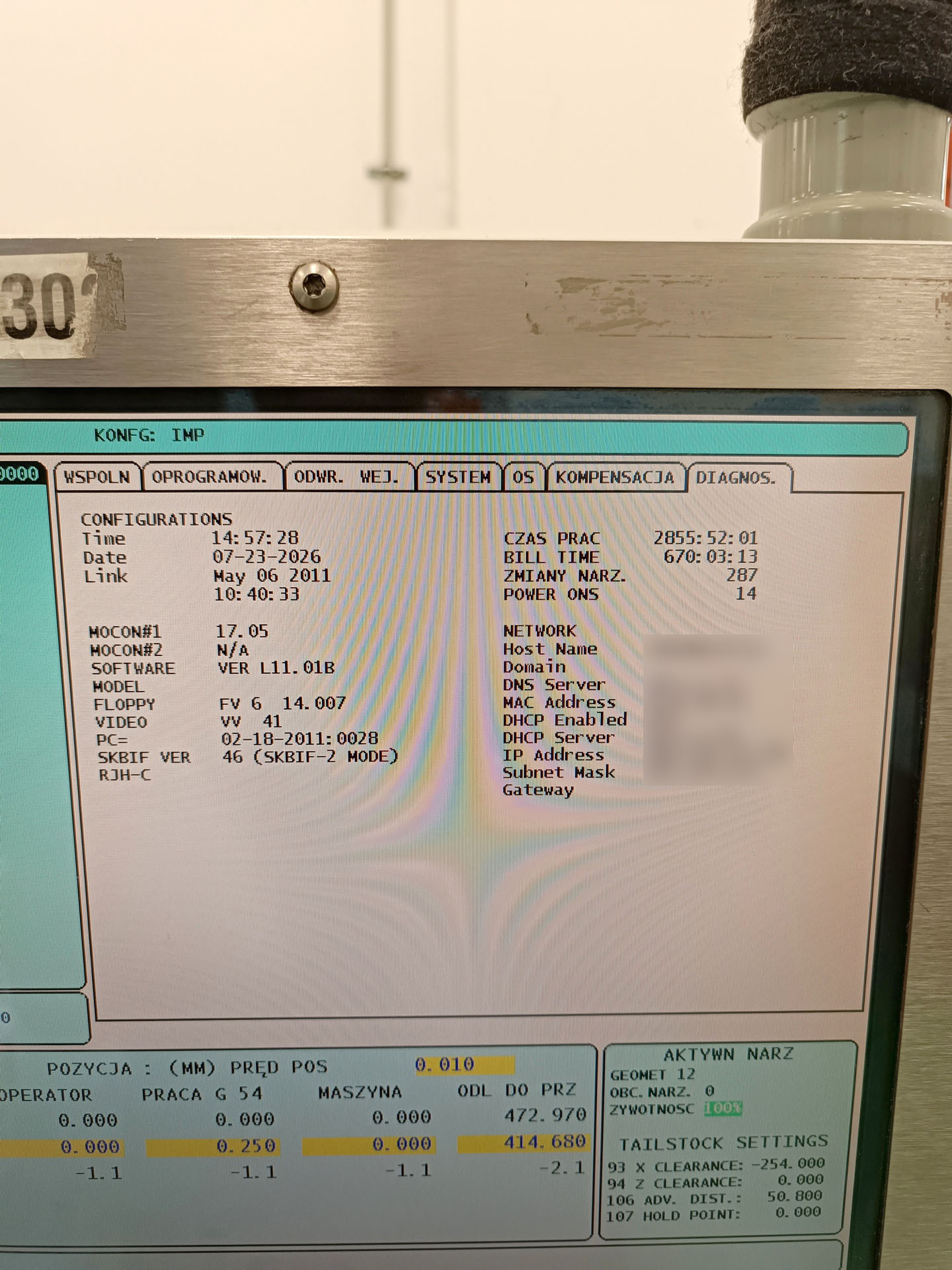

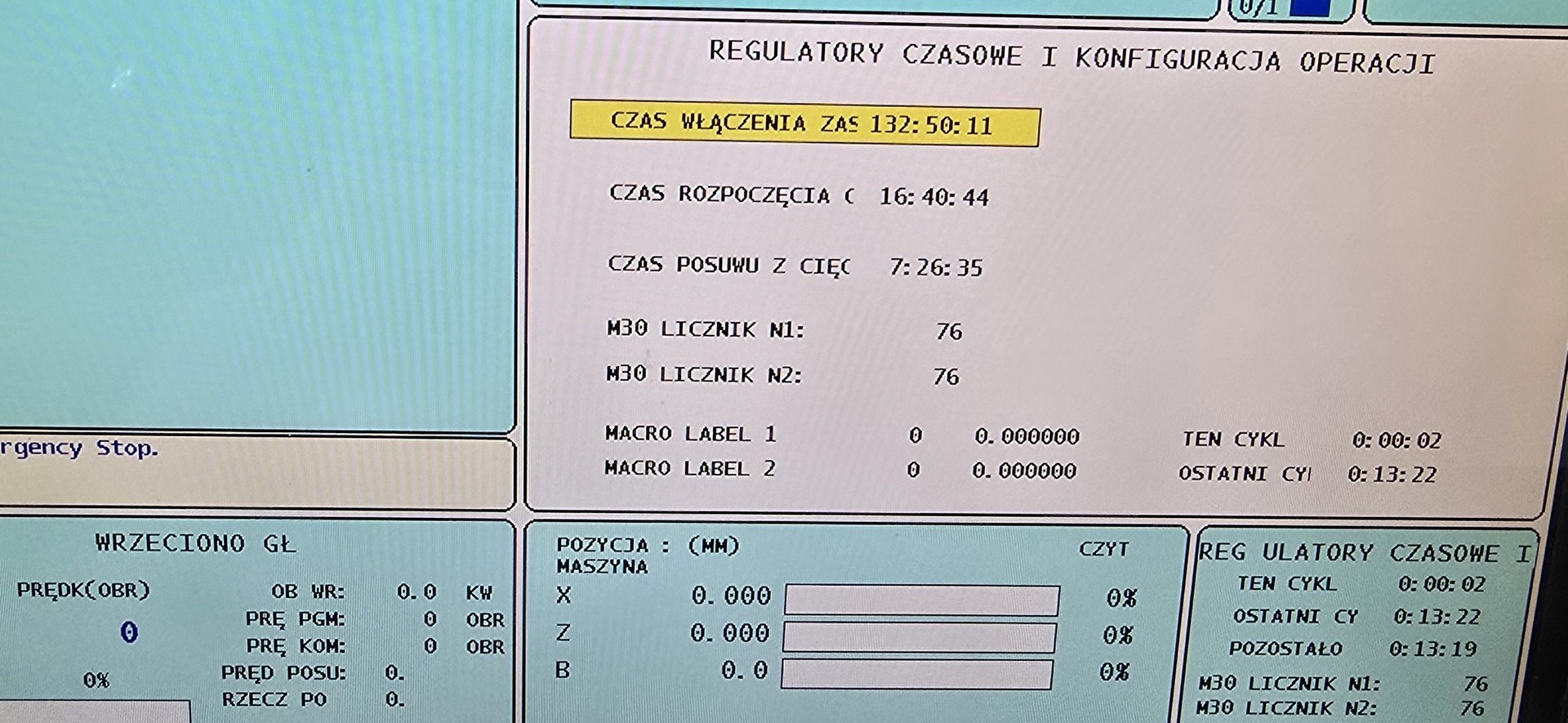

• roboczogodziny: 2855 h
• zasilanie: 360-480 V; 50-60 Hz
• gabaryty (dł. x szer. x wys.): ok. 3175 x 1980 x 1955 mm
• ciężar maszyny HAAS: ok. 3900 kg
