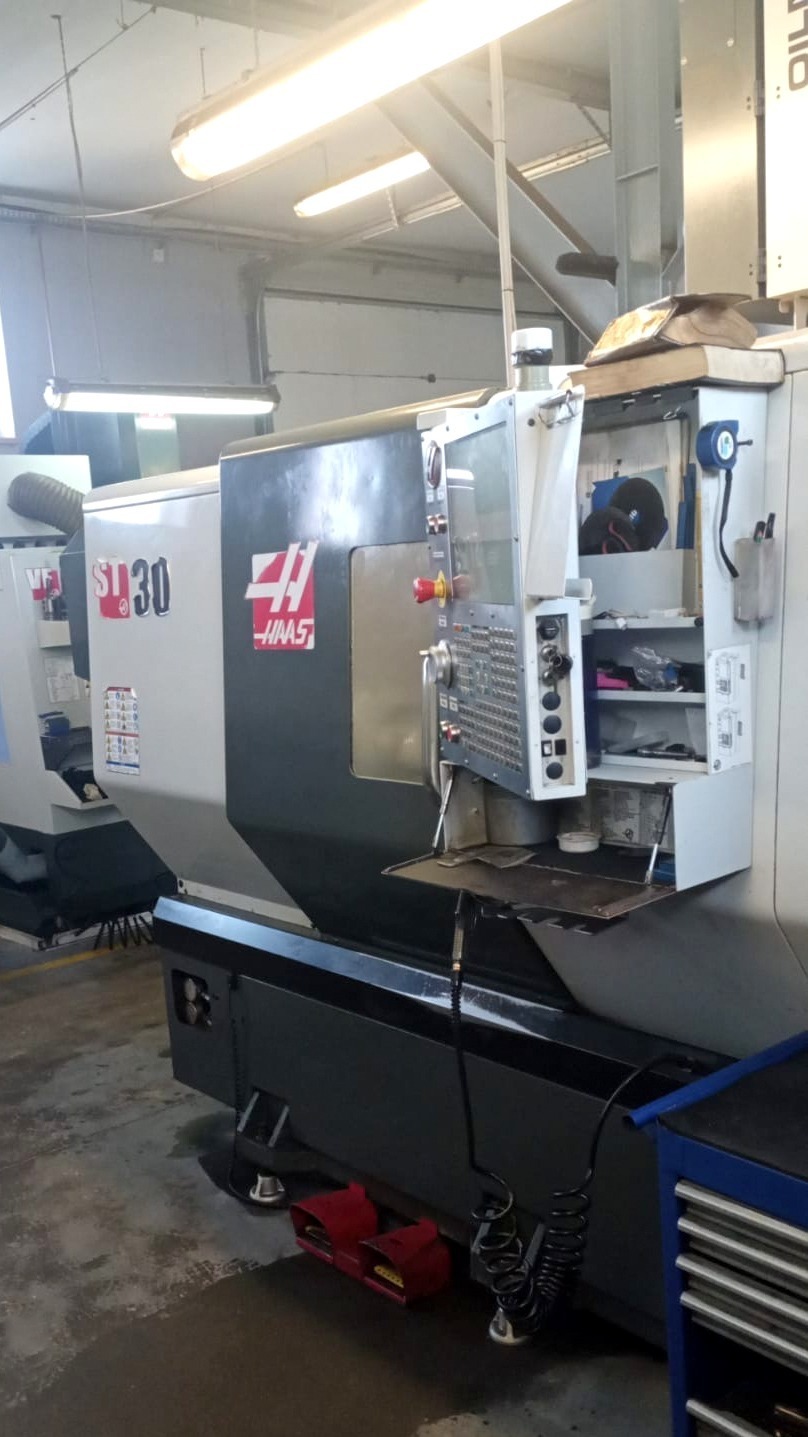

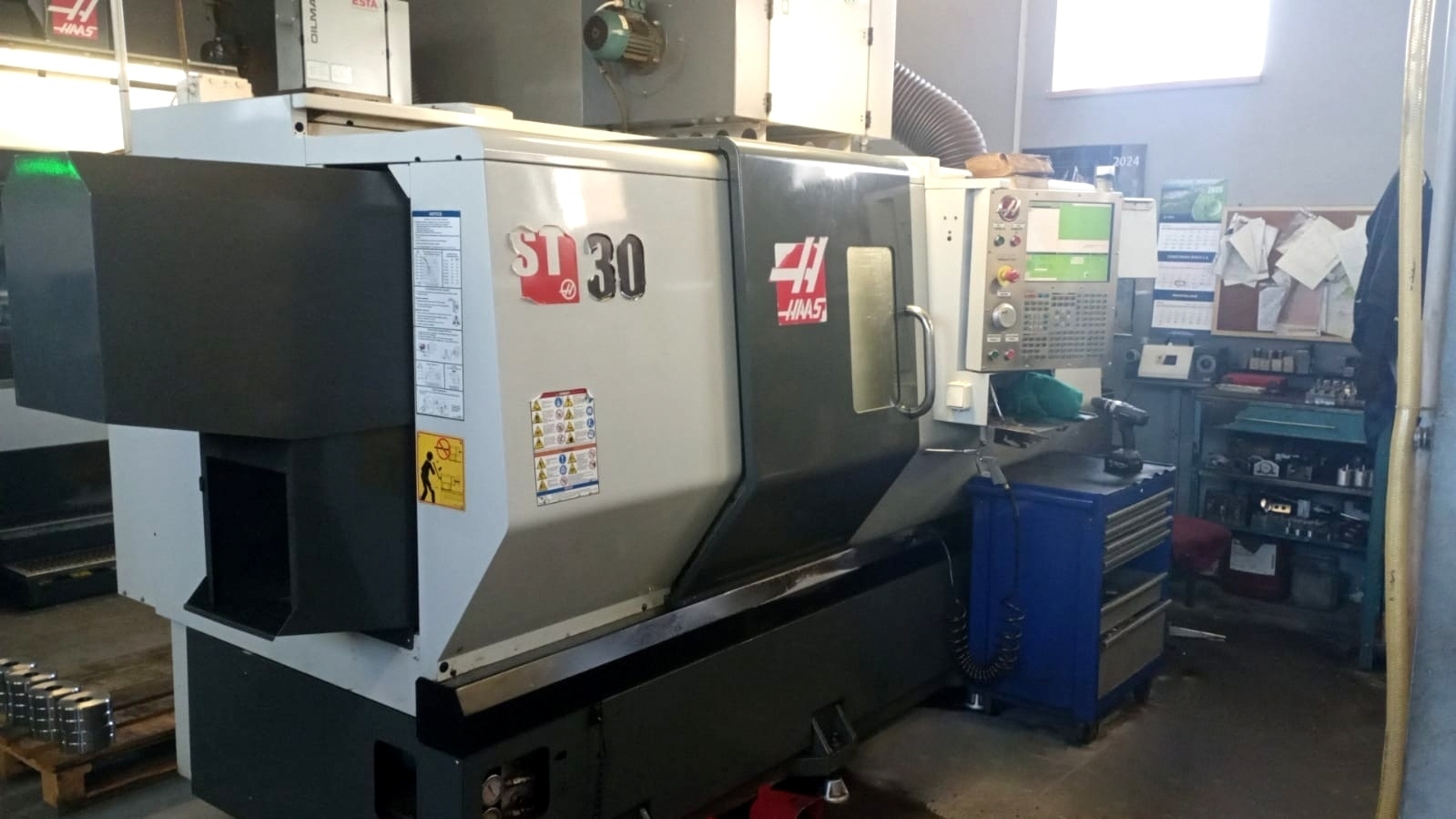

Centrum tokarskie CNC HAAS ST-30

Centrum tokarskie CNC HAAS ST-30 zbudowane zostało w 2013 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna wyróżniająca się wysoką niezawodnością i precyzją świetnie sprawdza się zarówno w produkcji jednostkowej, jak i seryjnej. Umożliwia ona realizację szeregu skomplikowanych operacji, t.j. precyzyjne toczenie lub gwintowanie detali. Wszystkie te procesy obróbcze wykonywane są wewnątrz dużej, w pełni oświetlonej przestrzeni roboczej za pomocą wydajnego wrzeciona i narzędzi skrawających. Wrzeciono napędzane przez silnik o wysokiej mocy obraca się z maksymalną prędkością 2400 obr/min i porusza się w dwóch osiach X,Z o posuwach wynoszących odpowiednio 457 mm i 584 mm. Aby zagwarantować maksymalną precyzję obróbki, każde narzędzie pobierane z 12-pozycyjnego rewolweru jest na bieżąco mierzone i kalibrowane przez sondę pomiarową. Konik hydrauliczny zapewnia z kolei precyzyjne pozycjonowanie i podparcie obrabianego elementu w trakcie cyklu roboczego.

HAAS ST-30 posiada kompaktową konstrukcję, która została zaprojektowana z myślą o ekstremalnej sztywności i wysokiej stabilności cieplnej. Skośne łoże zwiększa stabilność konstrukcji poprzez lepsze rozłożenie obciążeń podczas wykonywanej obróbki, jak również eliminuje wszelkie drgania i wibracje. Rozwiązanie to ułatwia również odprowadzanie wiórów, gdyż natychmiastowo spływają one na taśmowy transporter wiórów pod wpływem grawitacji. Całość uzupełnia nowoczesny sterownik CNC firmy HAAS z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Wszystko to sprawia, że oferowana tokarka CNC HAAS ST30 to doskonały wybór dla nowoczesnego biznesu. Całkowita waga maszyny wraz z opakowaniem transportowym waży 6741 kg.

Specyfikacja techniczna tokarki do metalu HAAS ST-30

• posuw w osi X/Z: 457/584 mm
• maksymalna prędkość obrotowa wrzeciona: 2400 obr/min
• minimalna prędkość obrotowa wrzeciona: 50 obr/min
• otwór we wrzecionie: 76 mm
• moc napędu wrzeciona: 22,4 kW
• średnica uchwytu hydraulicznego: 254 mm
• stożek tulei konika: Morse MT4
• zasilanie: 3x 360-480 V; 50/60 Hz
• ciężar maszyny HAAS ST 30 wraz z opakowaniem transportowym: 6741 kg

Wyposażenie tokarki HAAS

• sterowanie CNC: HAAS
• 12-pozycyjna głowica rewolwerowa typ BOT
• sonda pomiarowa narzędzia
• funkcja zsynchronizowane gwintowanie
• programowalny konik hydrauliczny
• taśmowy transporter wiórów
• moduł wczesnego wykrywania awarii zasilania
• interfejs Ethernet
