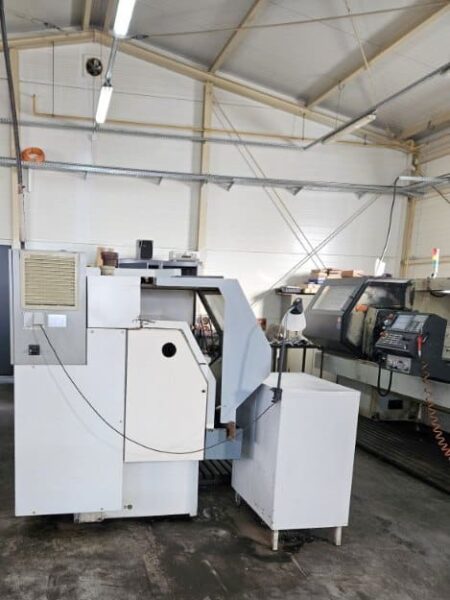

Centrum tokarskie CNC KOVOSVIT MAS MT 54 CNC

Centrum tokarskie CNC KOVOSVIT MAS MT 54 CNC zbudowane zostało w 2006 roku w Czechach przez KOVOSVIT MAS a.s. Maszyna przeznaczona do precyzyjnej obróbki detali wykonanych ze stali, metali kolorowych oraz tworzyw sztucznych oferuje doskonałą precyzję oraz powtarzalność produkowanych elementów. Wielofunkcyjność tokarki MASTURN 54 CNC daje możliwość wykonywania szeregu skomplikowanych operacji t.j. wiercenie otworów, gwintowanie oraz toczenie powierzchniowych, czołowych i wewnętrznych płaszczyzn.

Proces obróbczy realizowany jest wewnątrz dużej przestrzeni roboczej, wyposażonej w m.in. 8-pozycyjną głowicę narzędziową, dwustopniowe wrzeciono oraz konik z pneumatycznie wysuwaną tuleją. Zastosowane wrzeciono, napędzane za pomocą silnika asynchronicznego z jednostką regulacyjną, umożliwia efektywne toczenie w dwóch różnych, optymalnie dostosowanych zakresach prędkości obrotowych. Elementy ruchome napędzane są z kolei przez cyfrowe serwonapędy, które zapewniają doskonałą dynamikę połączoną z wysoką powtarzalnością posuwów. Wszystko to, w połączeniu z intuicyjnym sterowaniem CNC sprawia, że tokarka uniwersalna kłowa MASTURN MT 54/1500 jest idealnym wyborem zarówno do produkcji jednostkowej, jak i małoseryjnej. Całkowity ciężar maszyny wynosi 2970 kg.

Specyfikacja techniczna tokarki CNC KOVOSVIT MAS MT 54 CNC

• sterowanie CNC
• maksymalna średnica toczenia: 500 mm
• średnica toczenia nad łożem: 540 mm
• średnica toczenia nad suportem poprzecznym: 350 mm
• posuw w osi X/Z: 270/1565 mm
• posuw przyśpieszony w osi X,Z: 10 m/min
• maksymalny ciężar detalu: 600 kg
• rozstaw kłów: 1565 mm
• prędkość obrotowa wrzeciona (1 bieg): 0-600 obr/min
• prędkość obrotowa wrzeciona (2 bieg): 20-3000 obr/min
• moment obrotowy wrzeciona (1 bieg): 1620 Nm
• moment obrotowy wrzeciona (2 bieg): 295 Nm
• otwór we wrzecionie: 82 mm
• stożek wrzeciona (metryczny): 90 mm
• końcówka wrzeciona (DIN 55027, 55029): B8, C8
• 8-pozycyjna głowica narzędziowa
• średnica tulei konika: 80 mm
• wysuw tulei konika: 200 mm
• stożek tulei konika: Morse 5
• siła posuwu w osi X/Z: 5/10 kN
• dokładność powtórnego nastawienia pozycji w osi X/Z: 0,01/0,015 mm
• średnica śruby kulowej w osi X/Z: 25/40 mm
• skok gwintu śruby kulowej w osi X,Z: 5 mm
• moc napędu głównego: 17 kW
• maksymalny pobór mocy: 30 kVA
• gabaryty (dł. x szer. x wys.): 2538 x 1750 x 1795 mm
• ciężar maszyny KOVOSVIT MAS MT 54 CNC: 2970 kg
