Centrum tokarskie CNC OKUMA LB 300 M

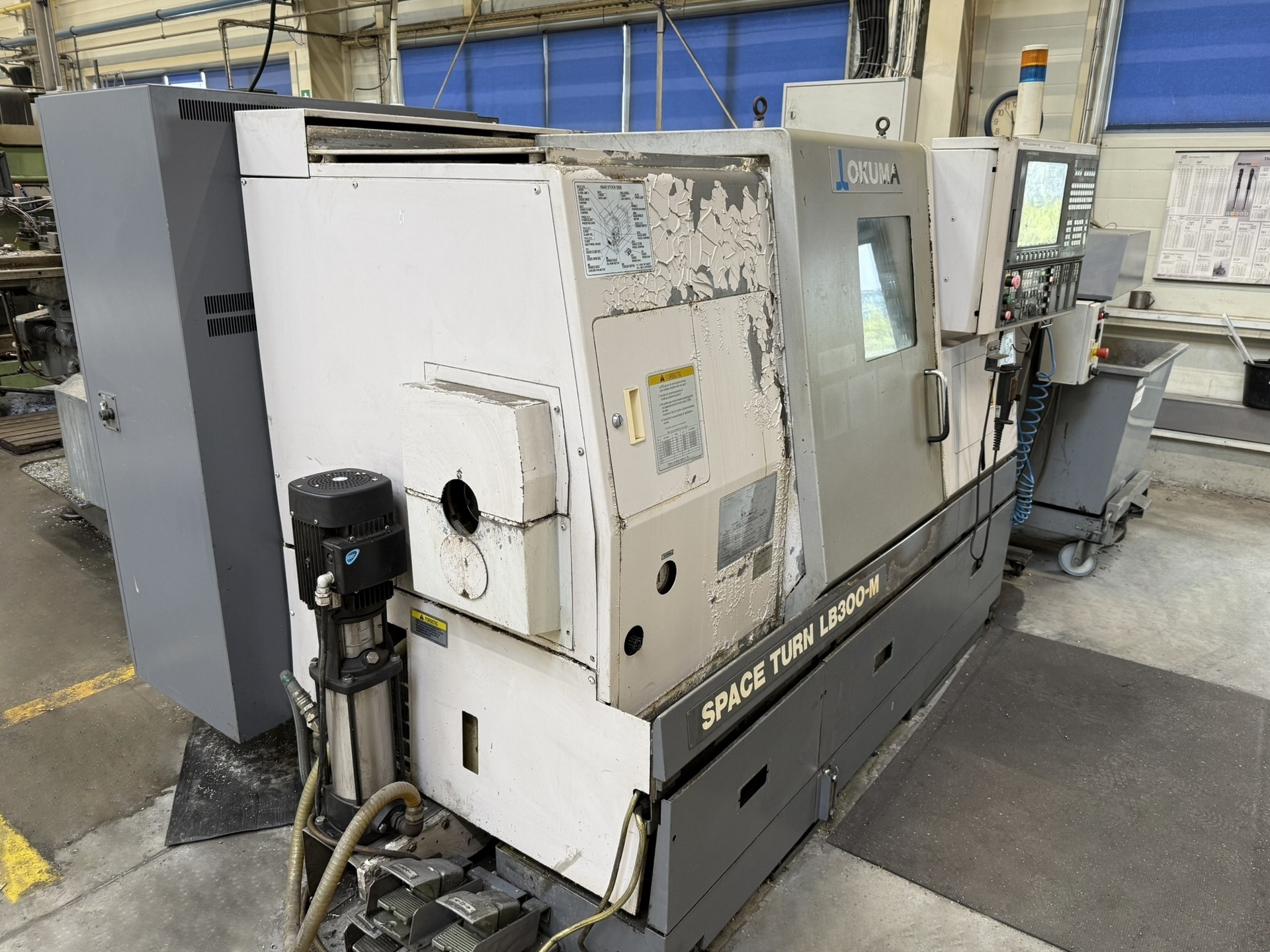

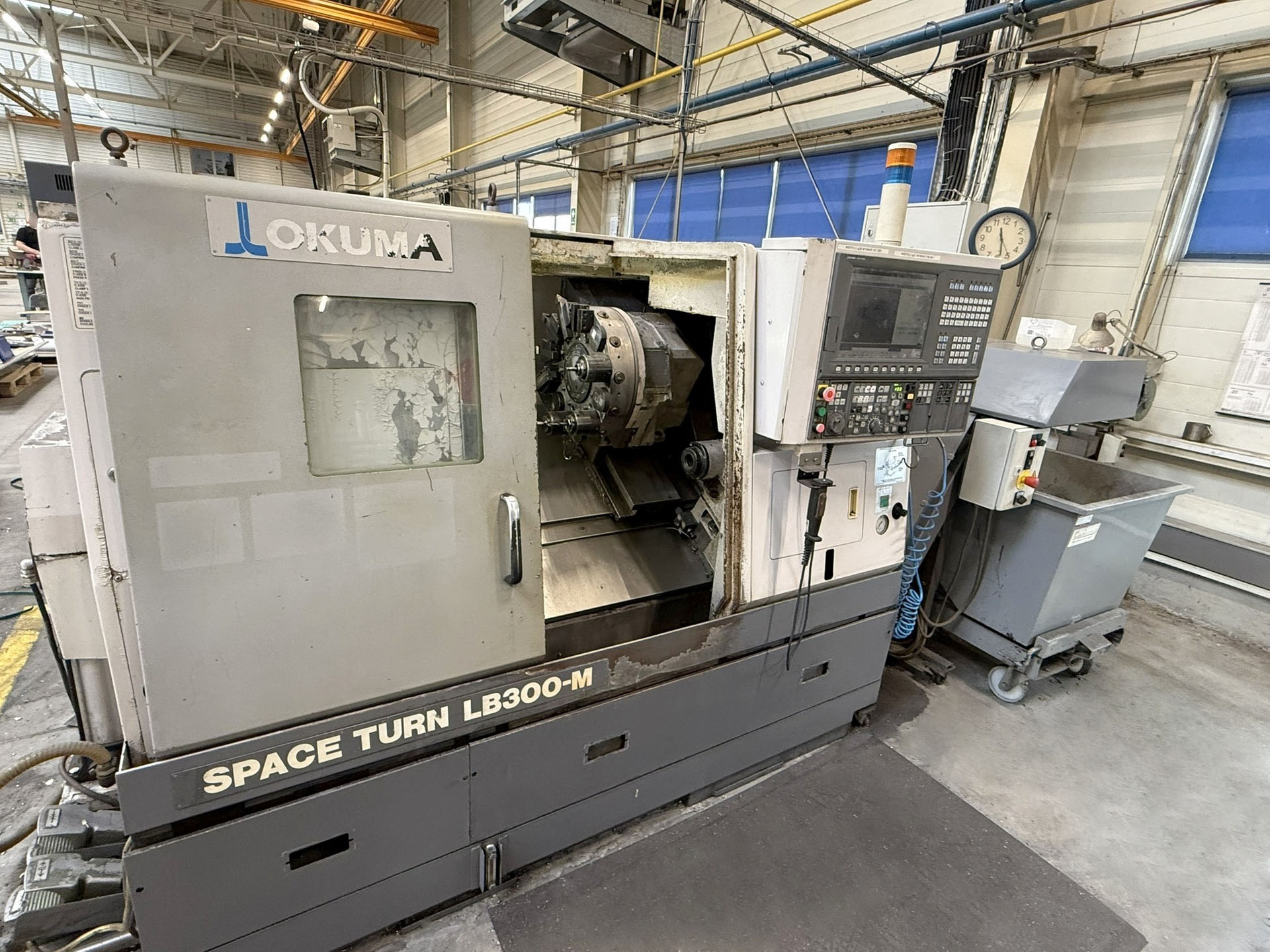

Centrum tokarskie CNC OKUMA LB 300 M zbudowane zostało w 2006 roku w Japonii przez OKUMA Corporation. Maszyna zaprojektowana z myślą o nawet najbardziej wymagających wyzwaniach produkcyjnych to doskonały wybór zarówno do produkcji jednostkowej, jak i seryjnej. Jej szerokie możliwości obróbcze umożliwiają realizację szeregu skomplikowanych operacji, t.j. toczenie czy gwintowanie, z zachowaniem najwyższej dokładności i powtarzalności.

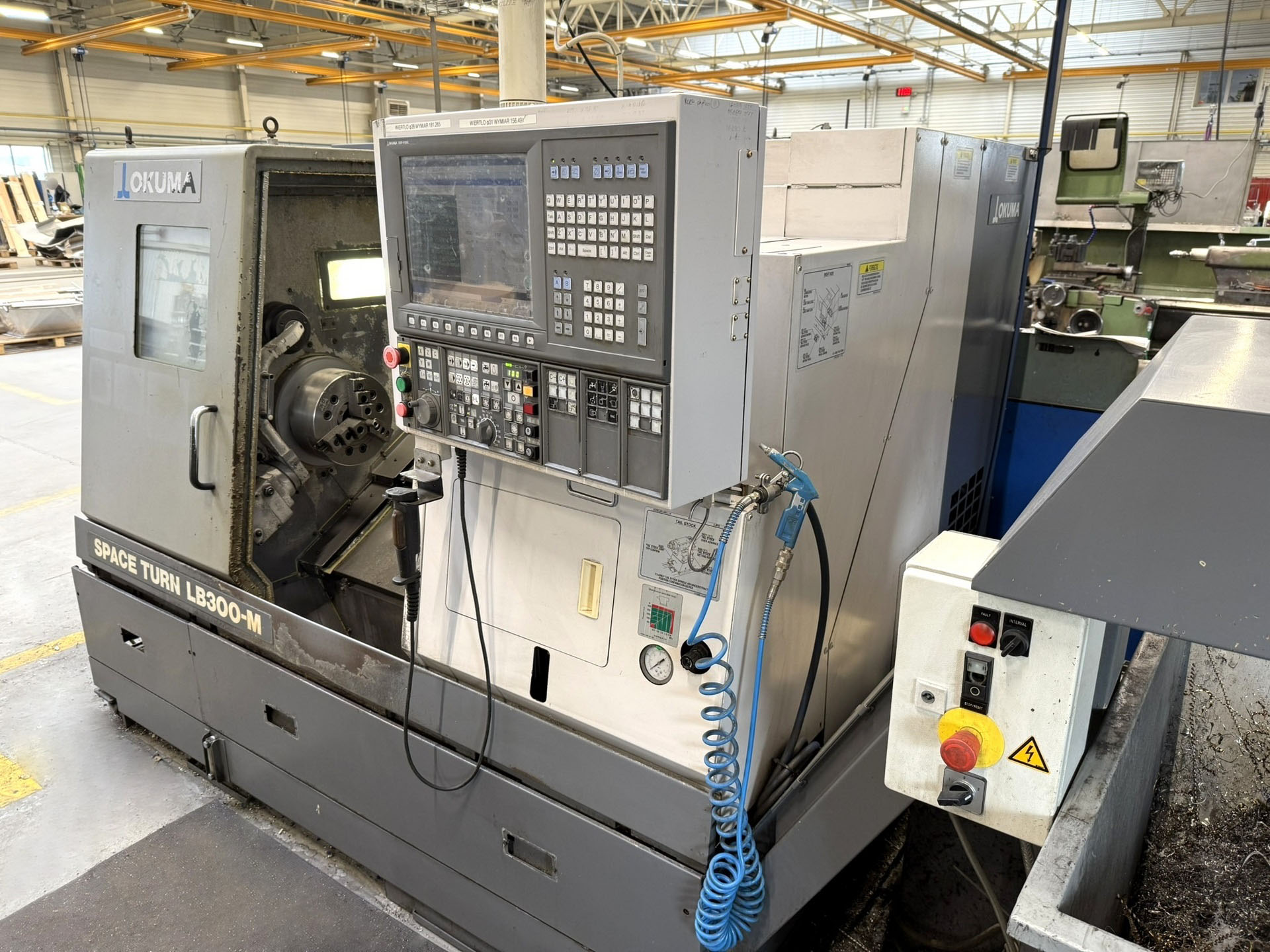

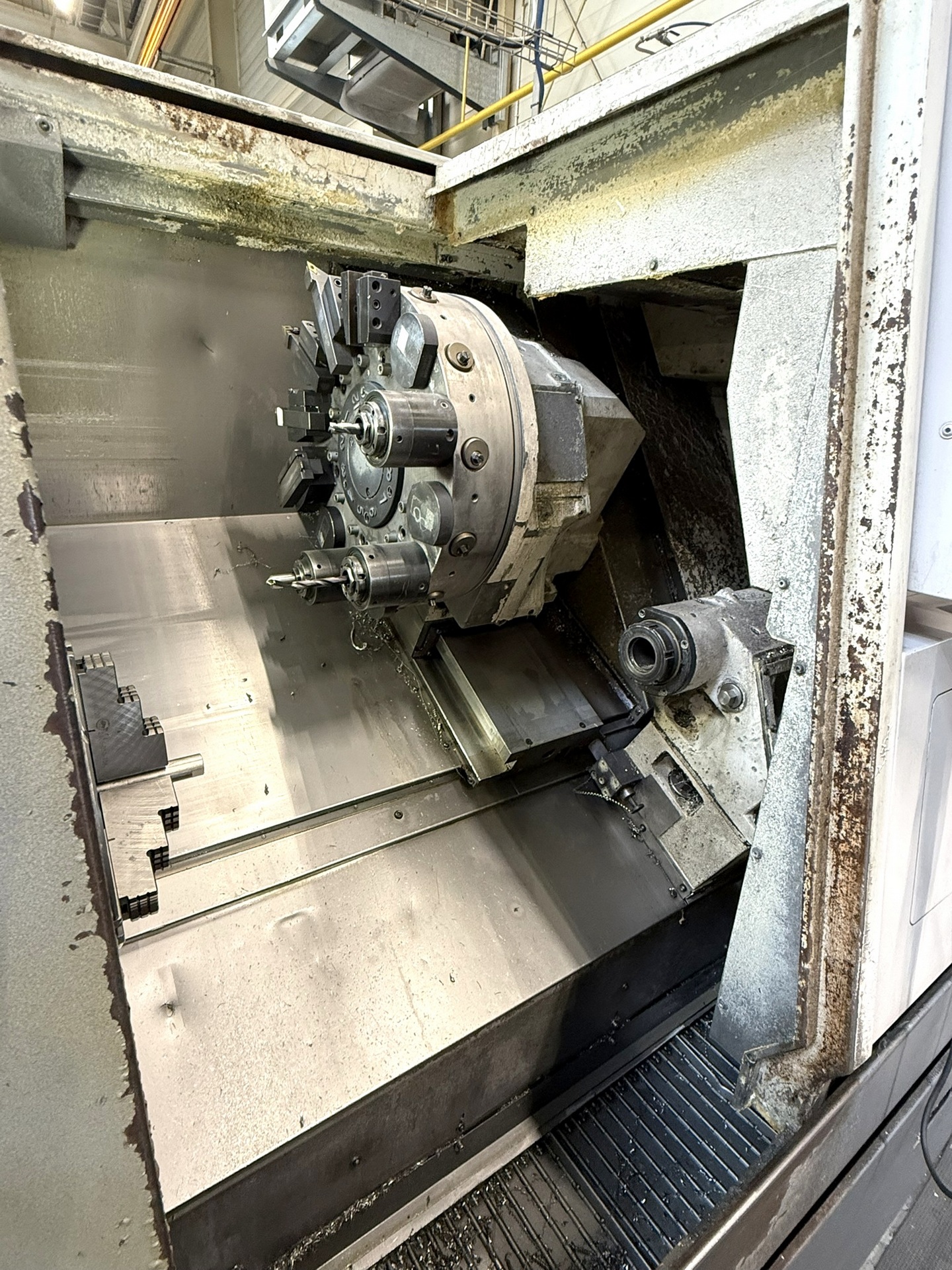

Przestrzeń robocza maszyny OKUMA LB 300 M, w stosunku do jej kompaktowych gabarytów, została w pełni zmaksymalizowana w celu zapewnienia pełnej swobody przeprowadzanych operacji. Wewnątrz niej zastosowano m.in. skośne łoże, niezawodne wrzeciono oraz 12-pozycyjną głowicę rewolwerową. Wrzeciono napędzane przez silnik o wysokiej mocy osiąga maksymalną prędkość obrotową na poziomie 4500 obr/min i porusza się w dwóch osiach X,Z o posuwach wynoszących odpowiednio 260 mm i 520 mm. Wszystkie narzędzia skrawające przechowywane są w 12-pozycyjnym rewolwerze, oferującym szybkie i niezawodne działanie. Precyzyjne pozycjonowanie i podparcie obrabianego elementu w trakcie wykonywanej obróbki zapewnia z kolei konik.

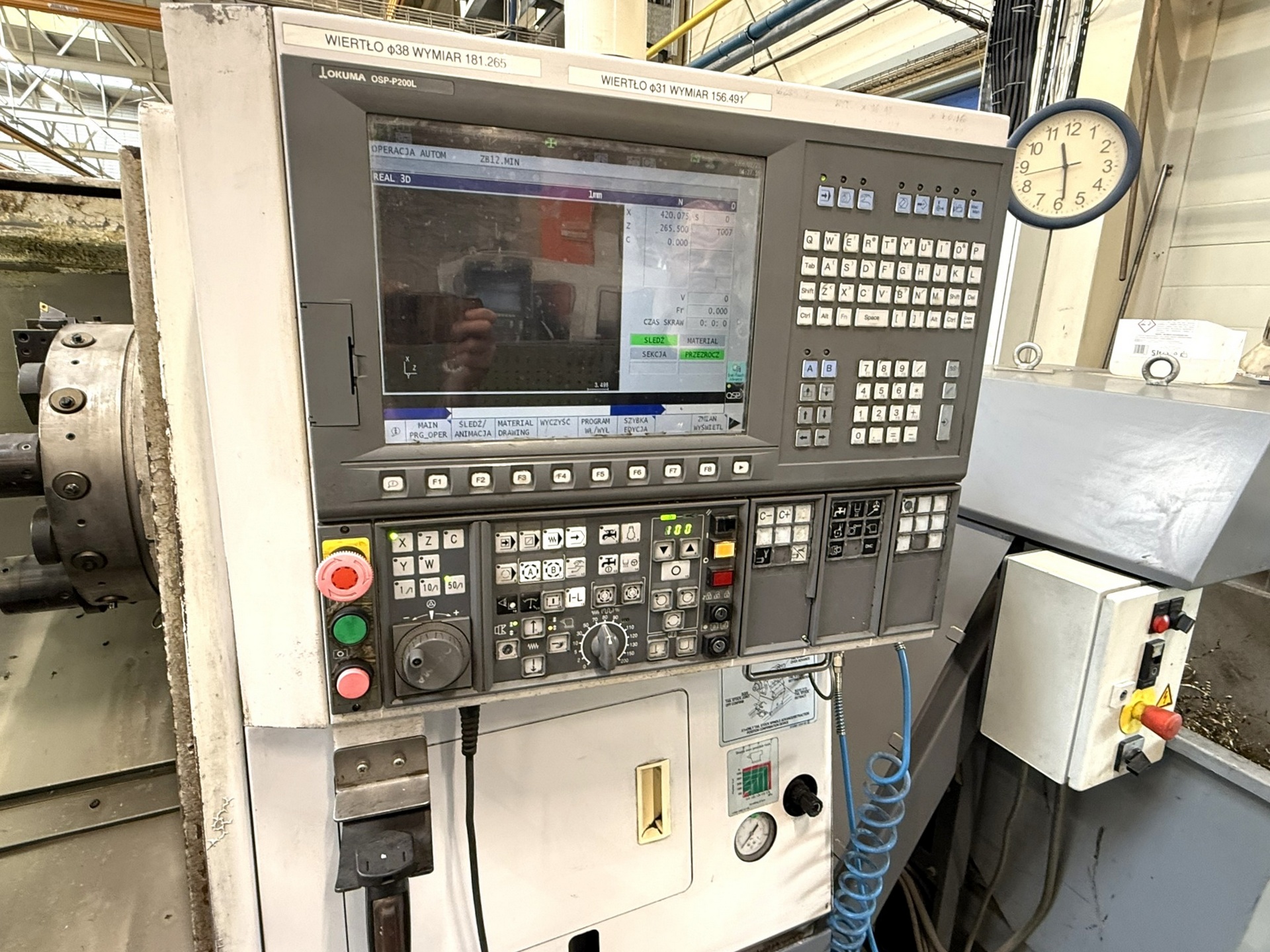

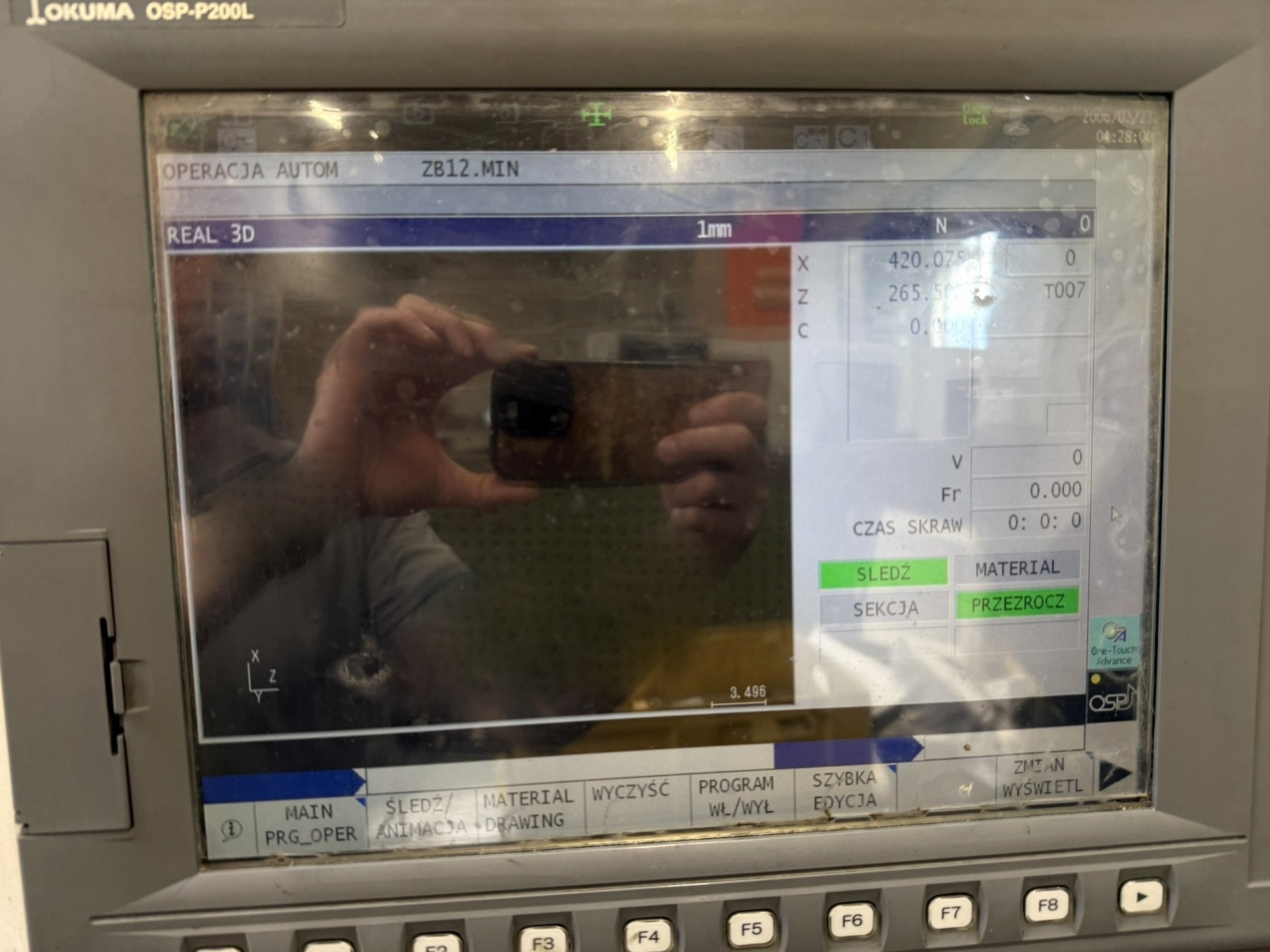

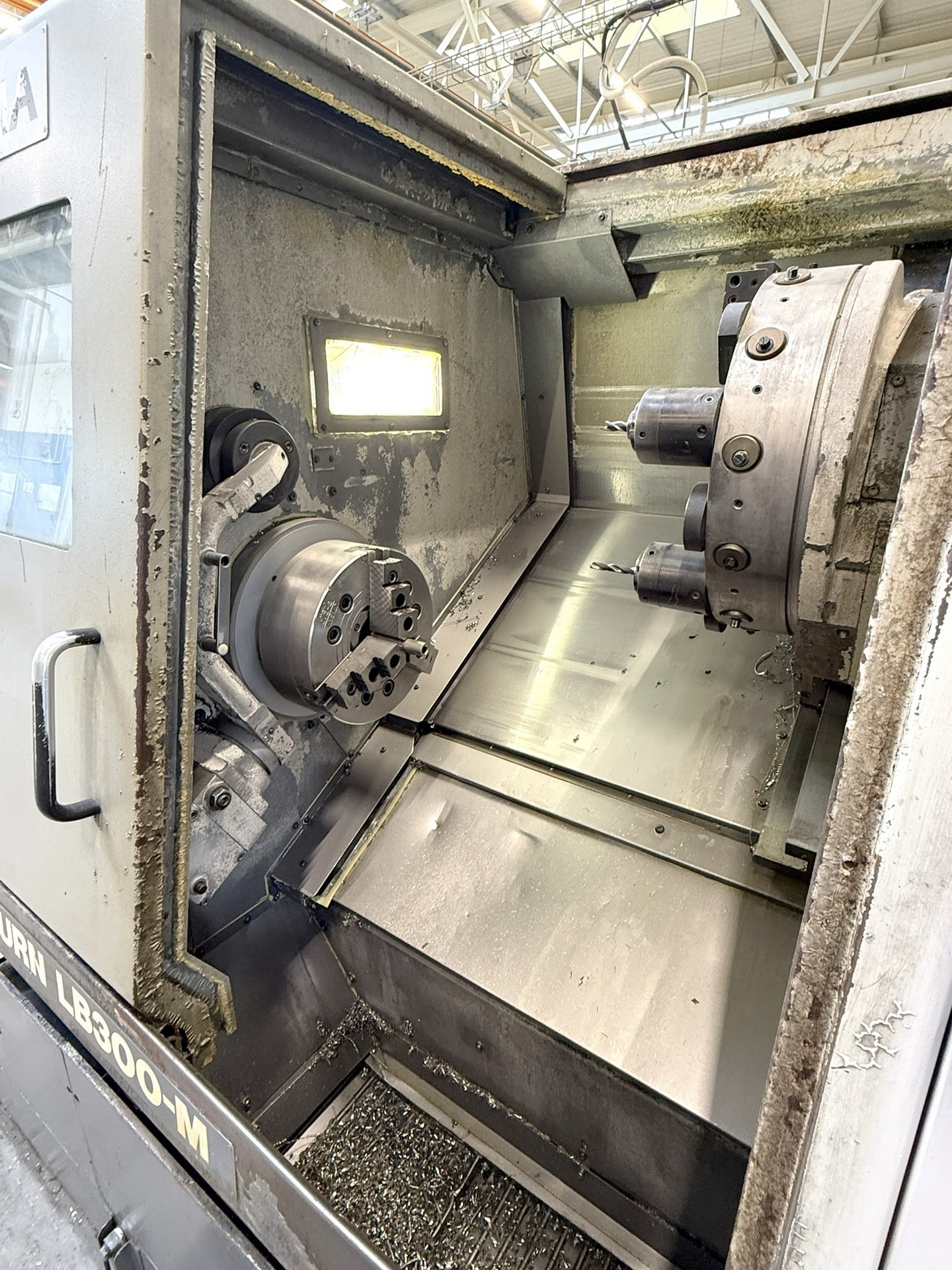

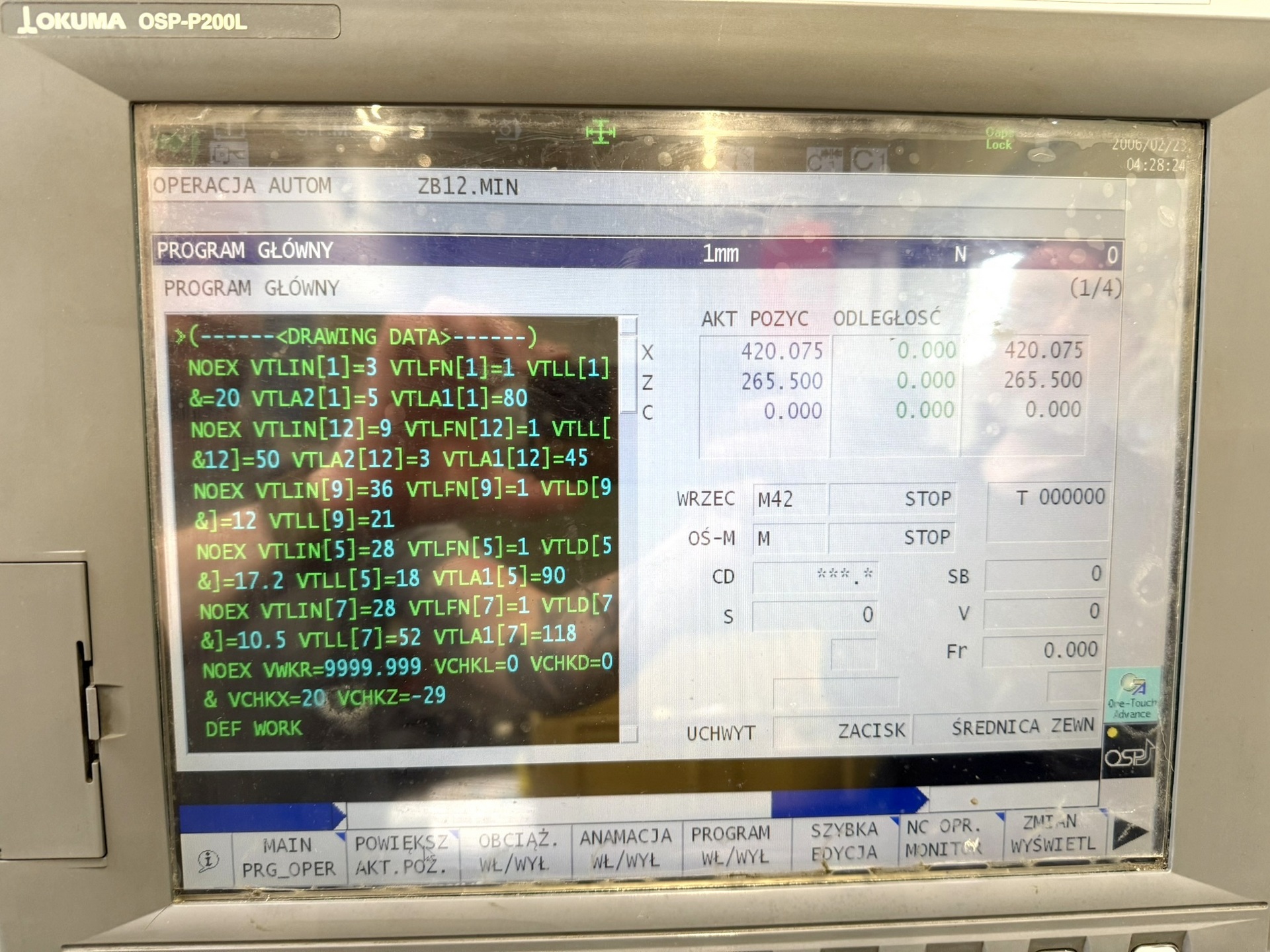

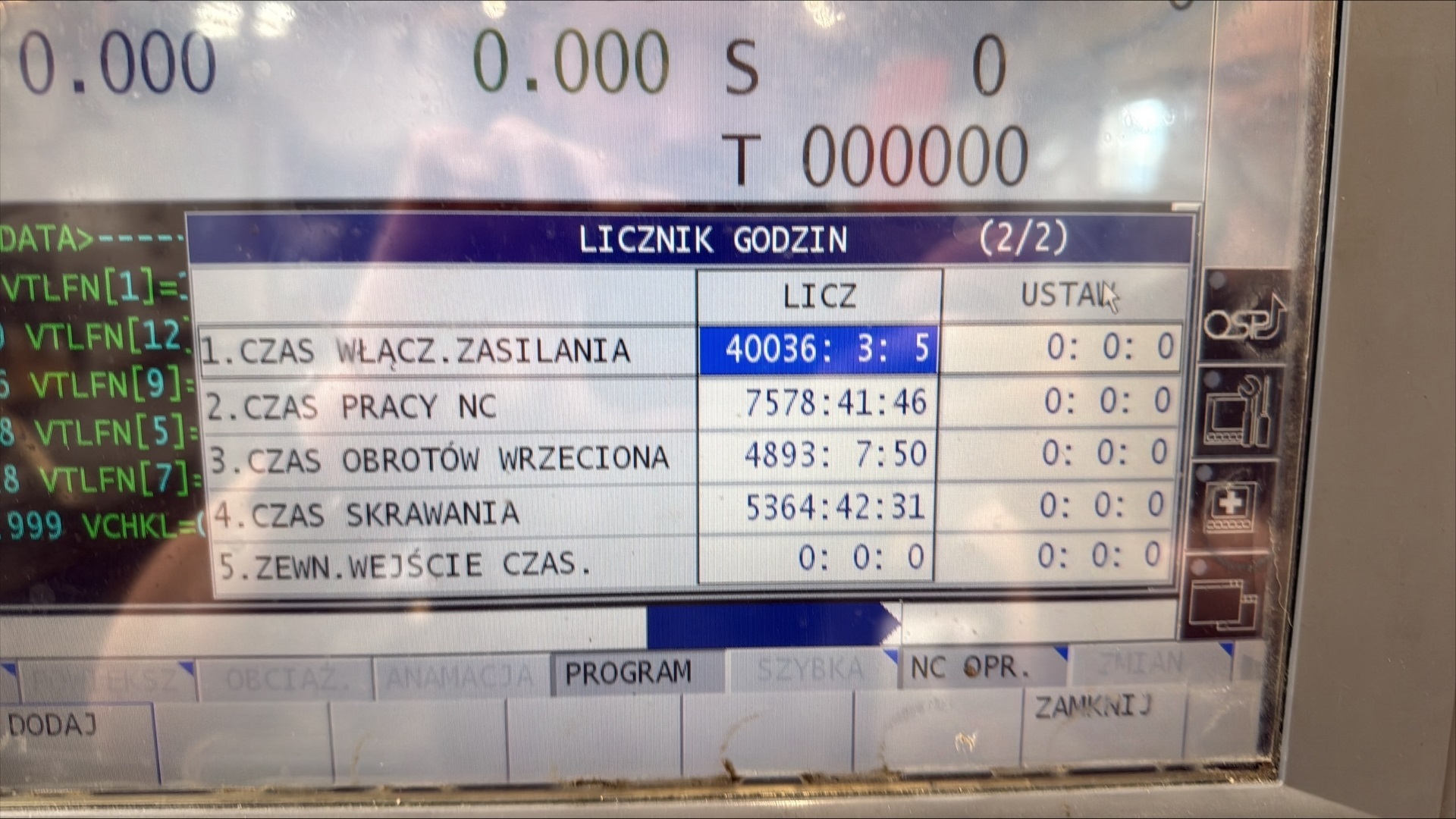

Zastosowanie skośnego łoża pozwala zredukować drgania i zwiększyć stabilność konstrukcji poprzez lepsze rozłożenie obciążeń podczas obróbki. Rozwiązanie to ułatwia również odprowadzanie wiórów, które samoczynnie spływają bezpośrednio na transporter wiórów pod wpływem grawitacji. Całość dopełnia nowoczesny system sterowania OKUMA OSP-P200L z intuicyjnym interfejsem, umożliwiający łatwe programowanie parametrów obróbki. Tokarka CNC OKUMA Space Turn LB300-M waży 4300 kg.

Specyfikacja techniczna tokarki OKUMA LB 300 M

Dane ogólne

• liczba osi: 2 (X,Z)
• przelot nad łożem: 530 mm
• przelot nad suportem krzyżowym: 420 mm
• maksymalna średnica toczenia: 340 mm
• maksymalna długość toczenia: 500 mm
• odległość między kłami: 520 mm
• posuw w osi X/Z: 260/520 mm
• prędkość posuwu w osi X/Z: 0,001-1000 mm/obr
• posuw przyśpieszony w osi X/Z: 20000/25000 mm/min
• zakres obrotu osi C: 360° (przyrost 0,001°)
• moc napędu osi X/Z: 3/4 kW
• moc pompy jednostki hydraulicznej: 2,2 kW
• moc pompy do smarowania prowadnic: 0,018 kW
• moc pompy chłodziwa: 0,25 kW
• zasilanie: 3x 380 V; 50 Hz
• wysokość maszyny: 1745 mm
• zapotrzebowanie przestrzenne (dł. x szer.): 2200 x 1720 mm
• ciężar netto maszyny OKUMA LB 300-M: 4300 kg

Wrzeciono

• maksymalna prędkość obrotowa: 4500 obr/min
• minimalna prędkość obrotowa: 45 obr/min
• przelot wrzeciona: 62 mm
• średnica wrzeciona: 100 mm
• otwór w stożku wrzeciona: 70 mm
• moc napędu (20 min/moc stała): 15/11 kW
• końcówka wrzeciona: JIS A2-6

Głowica rewolwerowa

• średnica narzędzia: 40 mm
• przekrój poprzeczny trzonka narzędzia: 25×25 mm
• prędkość obrotowa wrzeciona narzędzi obrotowych: 45-4500 obr/min
• regulacja prędkości wrzeciona narzędzi obrotowych: bezstopniowa

Konik

• średnica wrzeciona konika: 90 mm
• stożek wrzeciona konika: MT5
• wysuw wrzeciona konika: 120 mm

Wyposażenie tokarki do metalu LB300 M

• sterowanie CNC: OKUMA OSP-P200L
• 12-pozycyjna głowica rewolwerowa typ V12
• oś C
• konik
• transporter wiórów
• oświetlenie przestrzeni roboczej
• lampa sygnalizująca stan pracy maszyny
• dokumentacja techniczna
