Frezarka do kół zębatych stożkowych GLEASON 726 REVACYCLE

Frezarka do kół zębatych stożkowych GLEASON 726 REVACYCLE wyprodukowana została w Stanach Zjednoczonych. Maszyna znajduje zastosowanie w frezowaniu kół zębatych stożkowych, stosowanych w mechanizmach różnicowych np. pojazdów. Uzębienie wykonywane jest za pomocą głowic promieniowych, wykonujących obróbkę detalu przy ruchu względnym koła w stosunku do głowicy nożowej podczas trwania obróbki zgrubnej.

Niezwykle niezawodna frezarka do kół zębatych stożkowych o zębach prostych GLEASON 726 REVACYCLE, gwarantuje najwyższą precyzję oraz dokładność obróbki z prędkością do 49,7 m/min. Całkowity ciężar maszyny wynosi około 9 t.

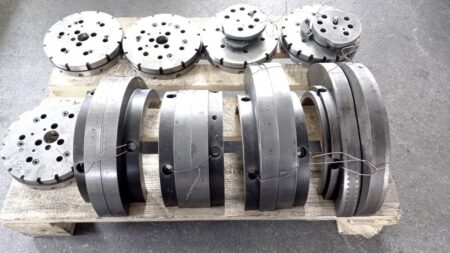

Frezarka GLEASON NO 726 oferowana jest wraz z zestawem oprzyrządowania, w skład którego wchodzi:
– krzywka posuwu do obróbki wykańczającej #72480318 (zamontowana na maszynie)
– krzywka posuwu do obróbki wykańczającej #72480317
– zestaw krzywek posuwu do obróbki wstępnej (zawierający krzywkę do obróbki zębników i krzywkę do obróbki kół)
– tarcza podziałowa dla 16 zębów (zamontowana na maszynie)
– tarcza podziałowa dla 10/18/19 zębów (3 szt.)
– krzywka podziału dla 16-18 zębów (zamontowana na maszynie)
– krzywka podziału dla 19 zębów
– głowica nożowa do obróbki wstępnej (2 szt.)
– głowica nożowa do obróbki wykańczającej (6 szt.)

Parametry techniczne frezarki do kół zębatych stożkowych GLEASON 726 REVACYCLE

• najmniejszy kąt stopy: 15°
• największy kąt stopy: 55°
• maksymalna wysokość zęba: 14,8 mm
• maksymalna szerokość wieńca zębatego mierzona na linii stóp: 28 mm
• zakres podziałów: 8-50 mm
• głębokość stożka: 15,8 mm
• zbieżność stożka na stopę: 15,4 mm
• otwór ze stożkiem: 57,2 x 77,9 mm
• średnica otworu stożkowego na dużym końcu: 99 mm
• średnica otworu wzdłuż wrzeciona: 22,3 mm
• zakres prędkości głowicy nożowej: 32,6-49,7 m/min
• posuwy (sekundy na ząb): 2-3,1
• moc głównego silnika napędowego: 10 HP
• podręcznik użytkownika
• katalog części zamiennych
• schematy elektryczne
• obroty głównego silnika napędowego (60 Hz/ 50 Hz): 1800/1500 obr/min
• obroty silnika układu hydraulicznego (60 Hz/ 50 Hz): 1800/1500 obr/min
• obroty pompy chłodziwa (60 Hz/ 50 Hz): 3600/3000 obr/min
• obroty silnika usuwania wiórów (60 Hz/ 50 Hz): 1800/1500 obr/min
• wymagana przestrzeń na podłodze (dł. x szer.): 320 x 221 cm
• całkowita waga maszyny 726 REVACYCLE: ok. 9000 kg
