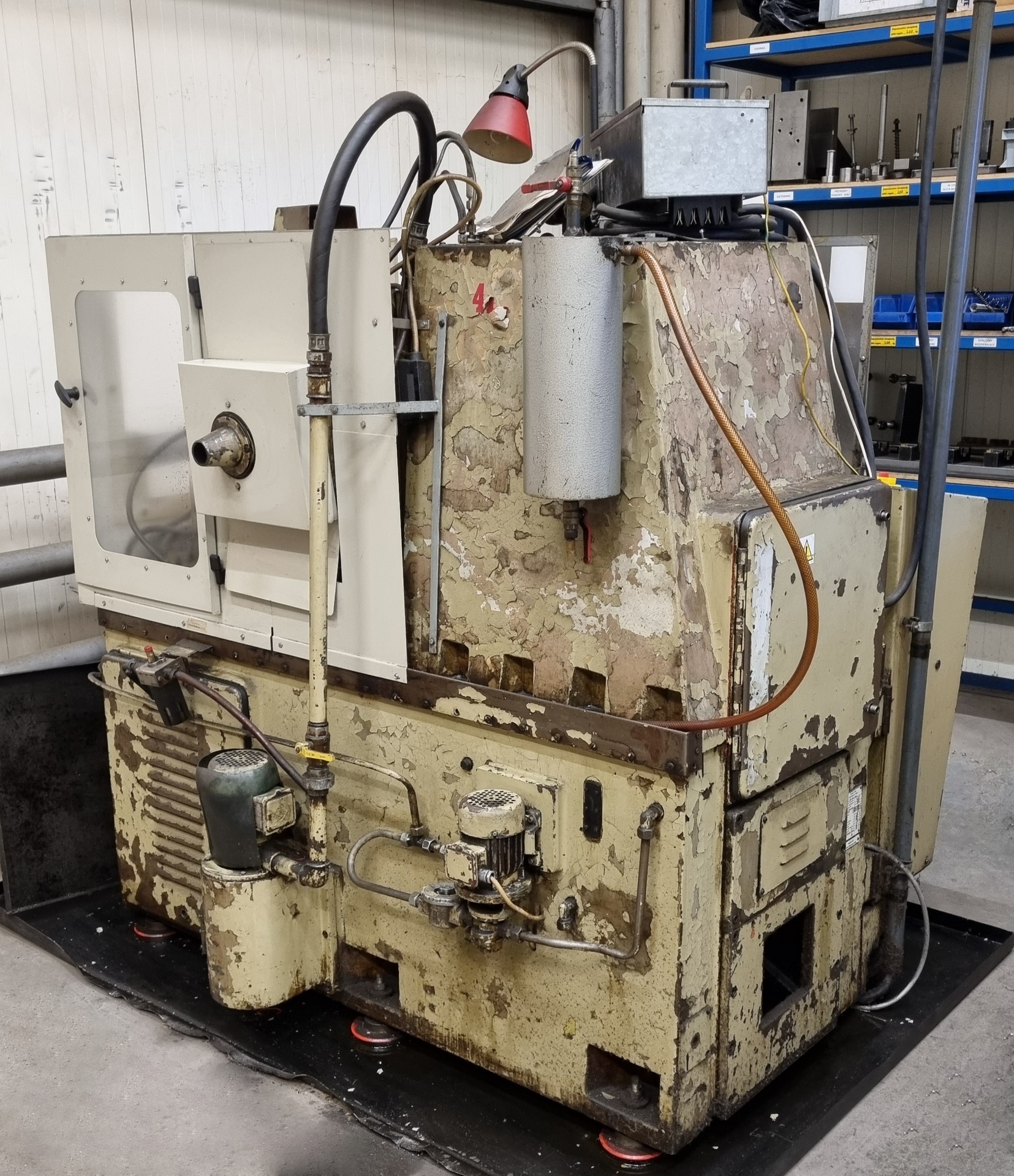

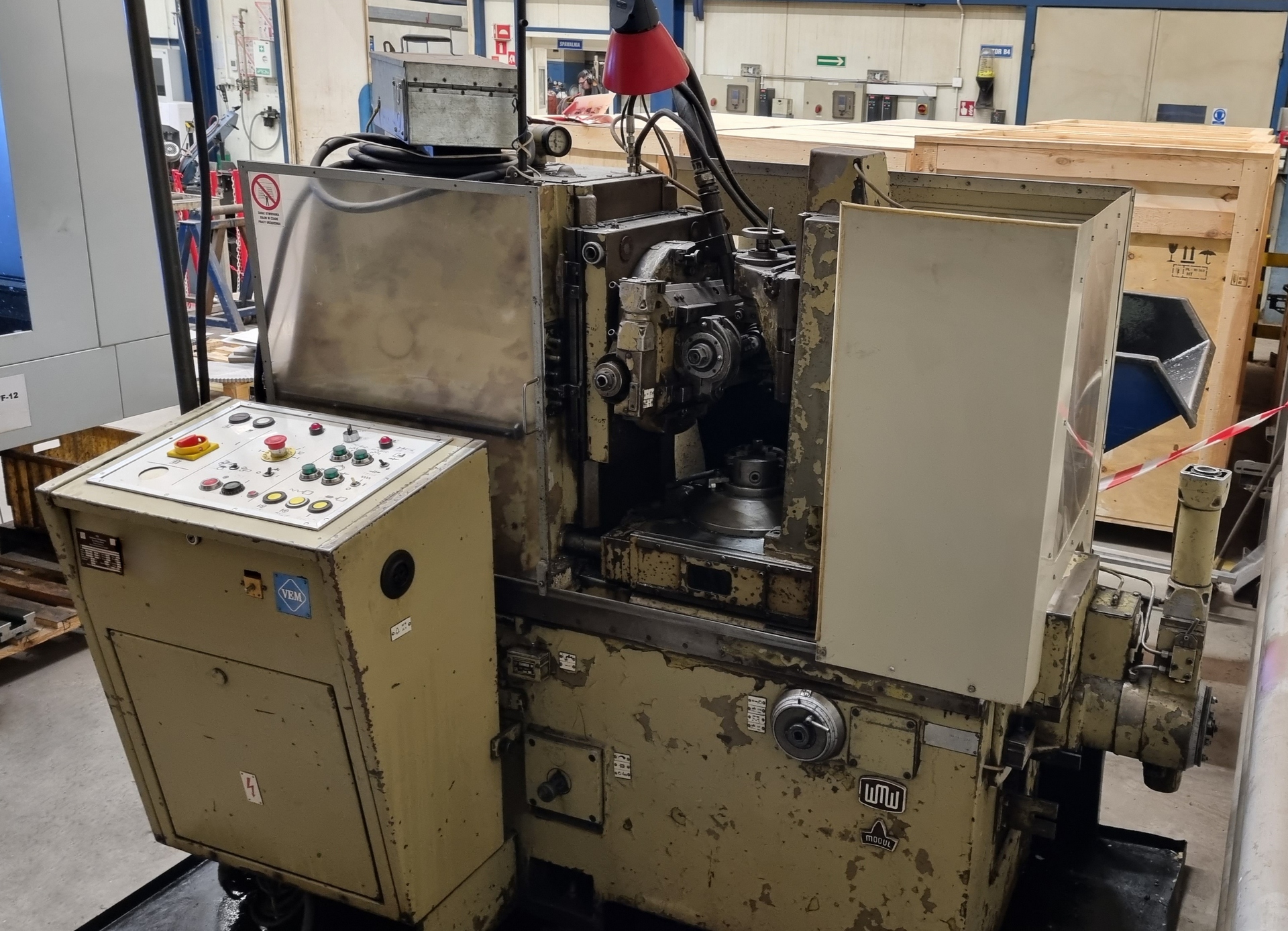

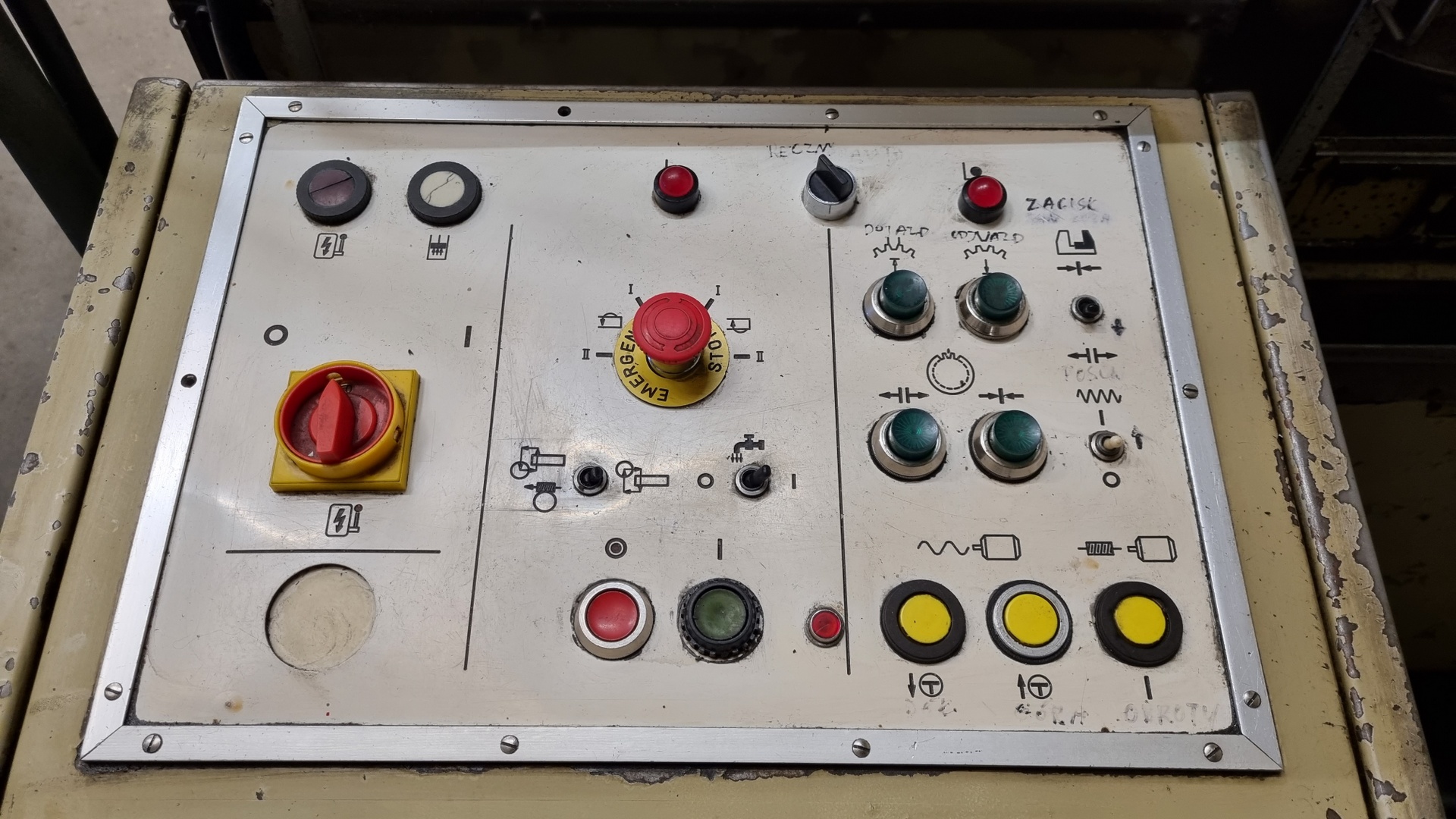

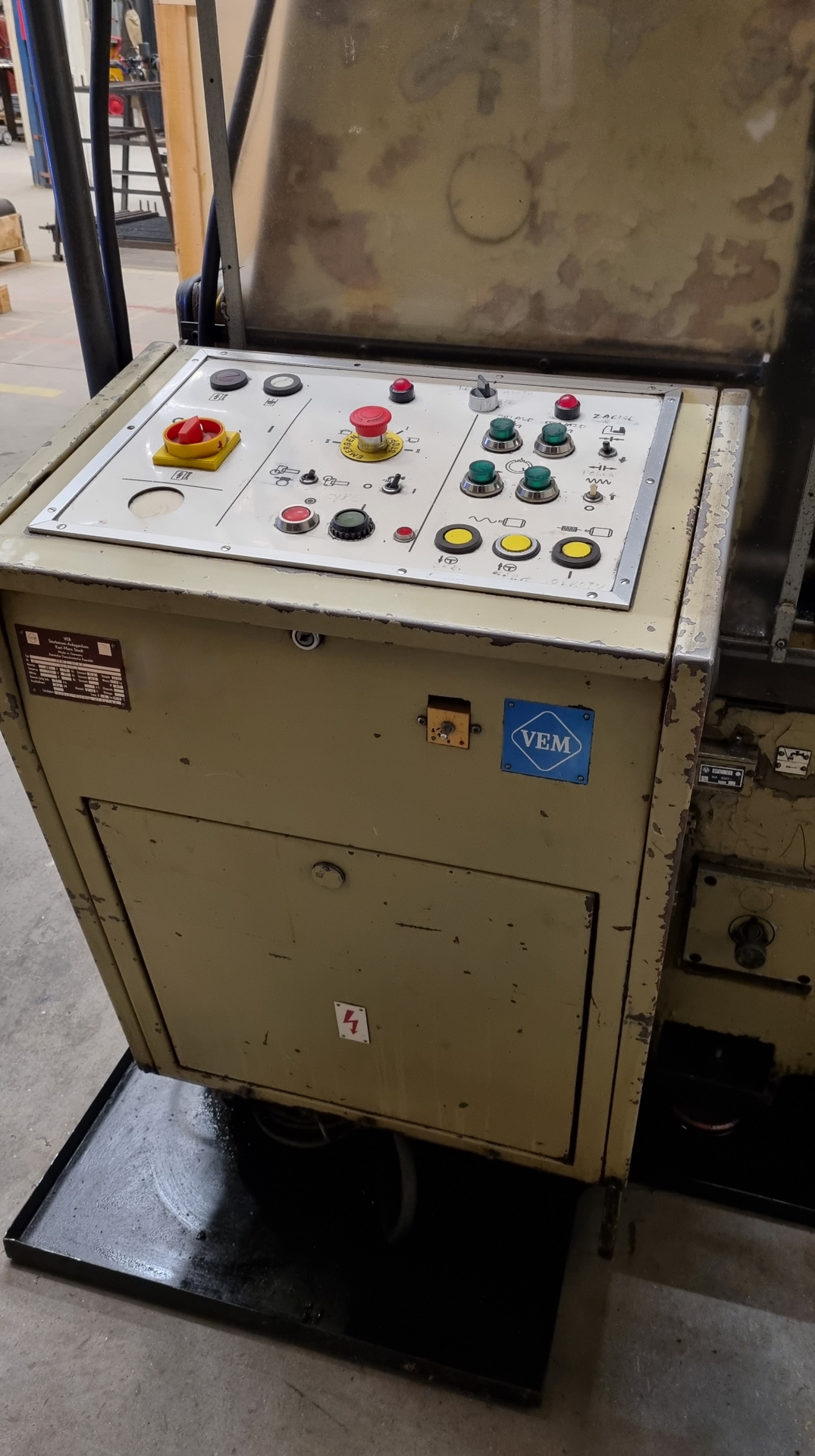

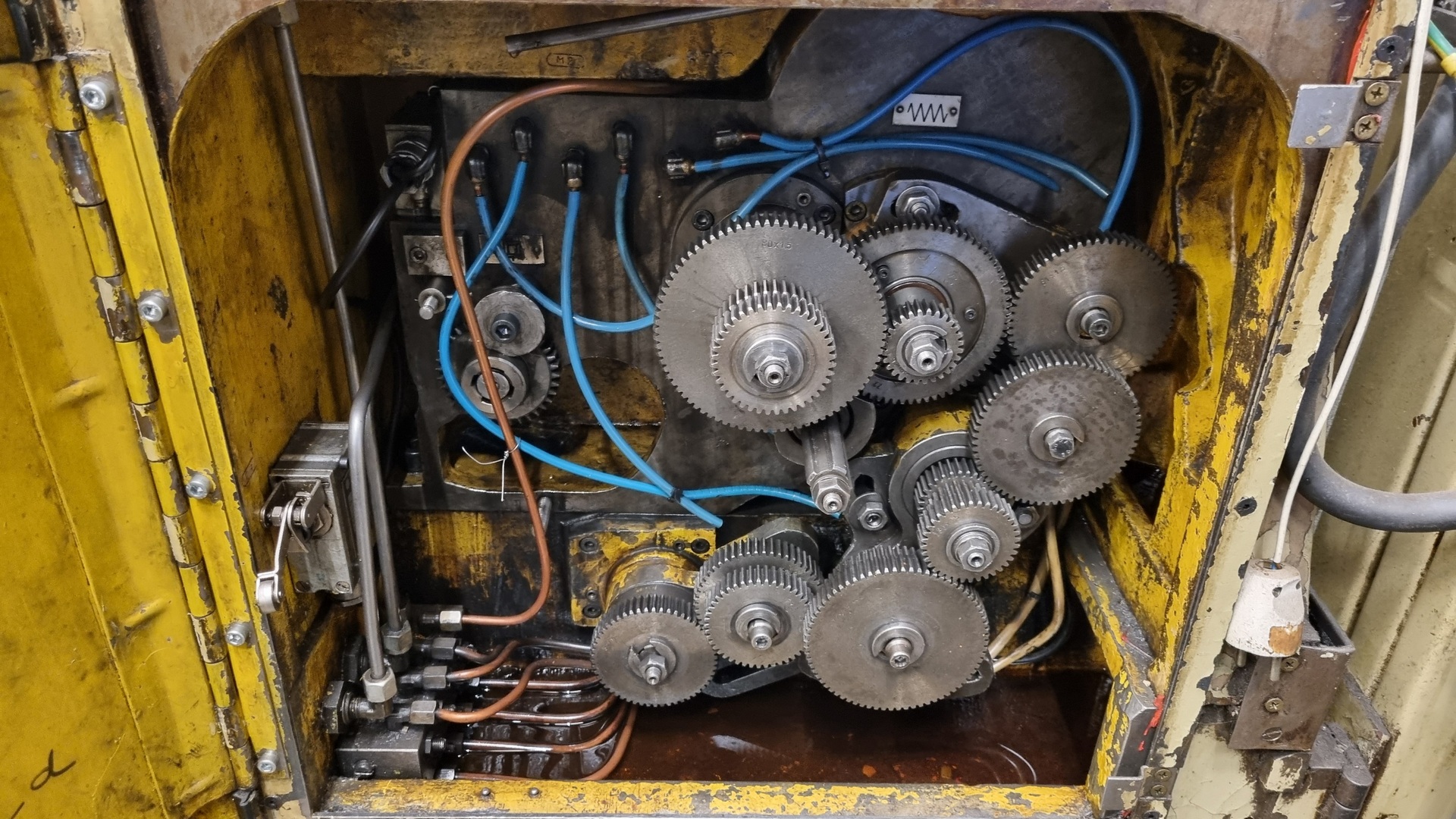

Frezarka obwiedniowa do kół zębatych WMW MODUL ZFWZ 160/3

Frezarka obwiedniowa do kół zębatych WMW MODUL ZFWZ 160/3 zbudowana została w 1971 roku w NRD przez VEB Werkzeugmaschinenkombinat „7. Oktober” Berlin. Maszyna znajduje zastosowanie w zakładach zajmujących się produkcją niezwykle precyzyjnych elementów układów napędowych, wykorzystywanych m.in. w przemyśle motoryzacyjnym, lotniczym oraz maszynowym. Umożliwia ona bowiem wydajną obróbkę kół zębatych czołowych i ślimakowych o maksymalnej średnicy zewnętrznej 160 mm. Proces obróbczy realizowany jest przy użyciu wrzeciona z frezem o maksymalnej średnicy 110 mm. Wrzeciono frezarki MODUL ZFWZ 160X3 porusza się wzdłuż konturu obrabianego przedmiotu, skrawając materiał na całym obwodzie. Rozwiązanie to pozwala uzyskać pożądane kształty i wykończenie zębów o najwyższej dokładności. Frezarka obwiedniowa WMW MODUL ZFWZ waży 3000 kg.

Specyfikacja techniczna frezarki do kół zębatych WMW MODUL ZFWZ 160/3

Dane ogólne

• maksymalna średnica zewnętrzna kół zębatych czołowych i ślimakowych z uchwytem: 160 mm
• maksymalna średnica zewnętrzna kół zębatych czołowych i ślimakowych bez uchwytu: 160 mm
• maksymalny moduł: 3 mm
• średnica tulei prowadzącej w uchwycie: 60 mm
• średnica tulei prowadzącej do trzpienia mocującego: 32 mm
• średnica tulei prowadzącej do trzpienia frezarskiego: 22,27,32 mm
• rodzaj napędu: pasek klinowy z wewnętrznym uzębieniem TGL 13310 46x13x1250 mm
• silnik głównego napędu: 2,2/3 kW, 3×220/380 V, 1410/2820 obr/min
• silnik układu hydraulicznego: 1,1 kW, 220/380 V, 1410 obr/min
• silnik układu chłodziwa: 0,4 kW, 220/380 V, 2820 obr/min
• silnik transportera wiórów: 0,18 kW, 220/380 V, 2820 obr/min
• silnik posuwu przyśpieszonego: 2,2 kW, 220/380 V, 2820 obr/min
• łączne zapotrzebowanie energii: 8,2 kW
• zasilanie: 380 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 1900 x 1400 x 1700 mm
• ciężar maszyny WMW VEB MODUL ZFWZ 160/3: 3000 kg

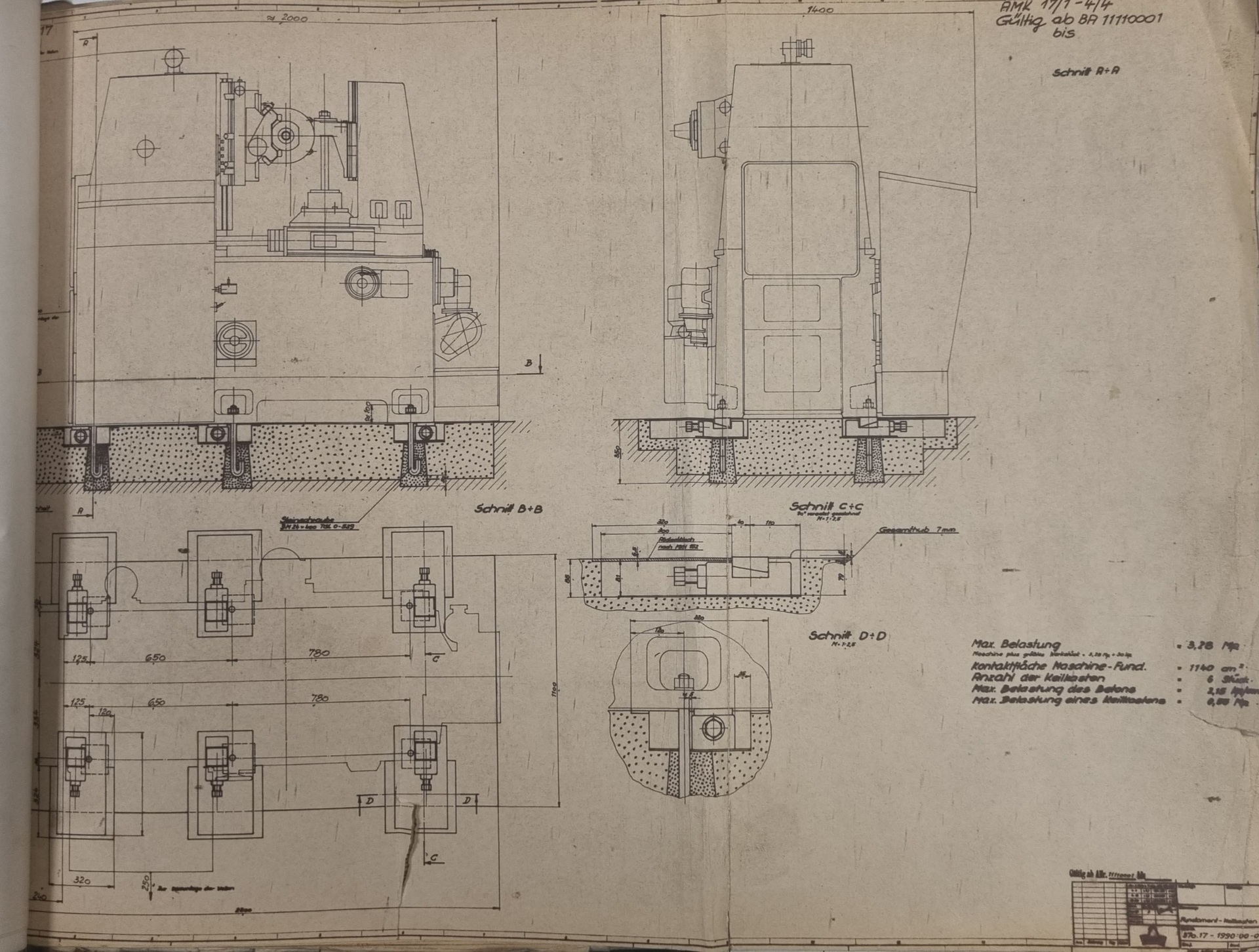

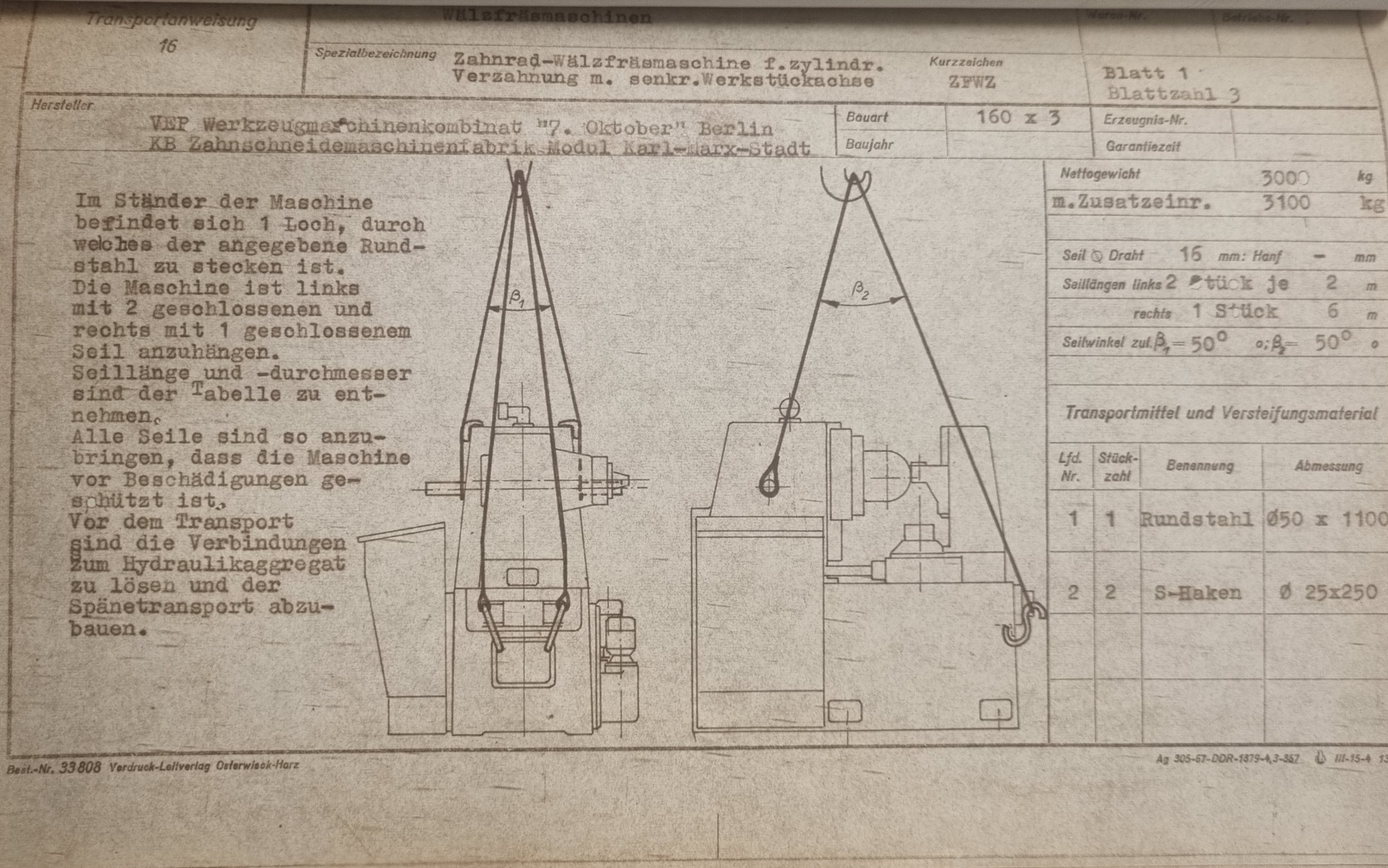

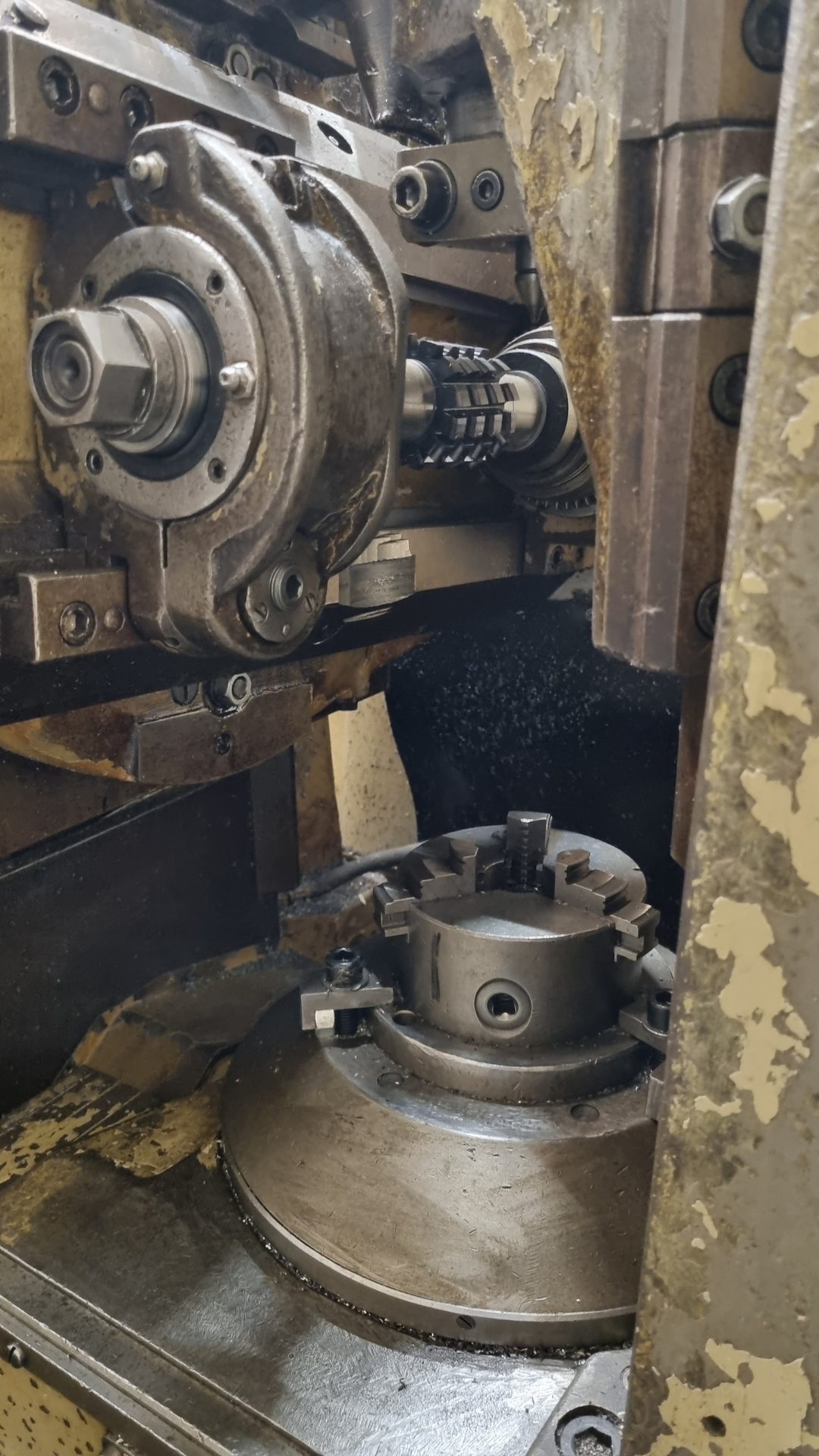

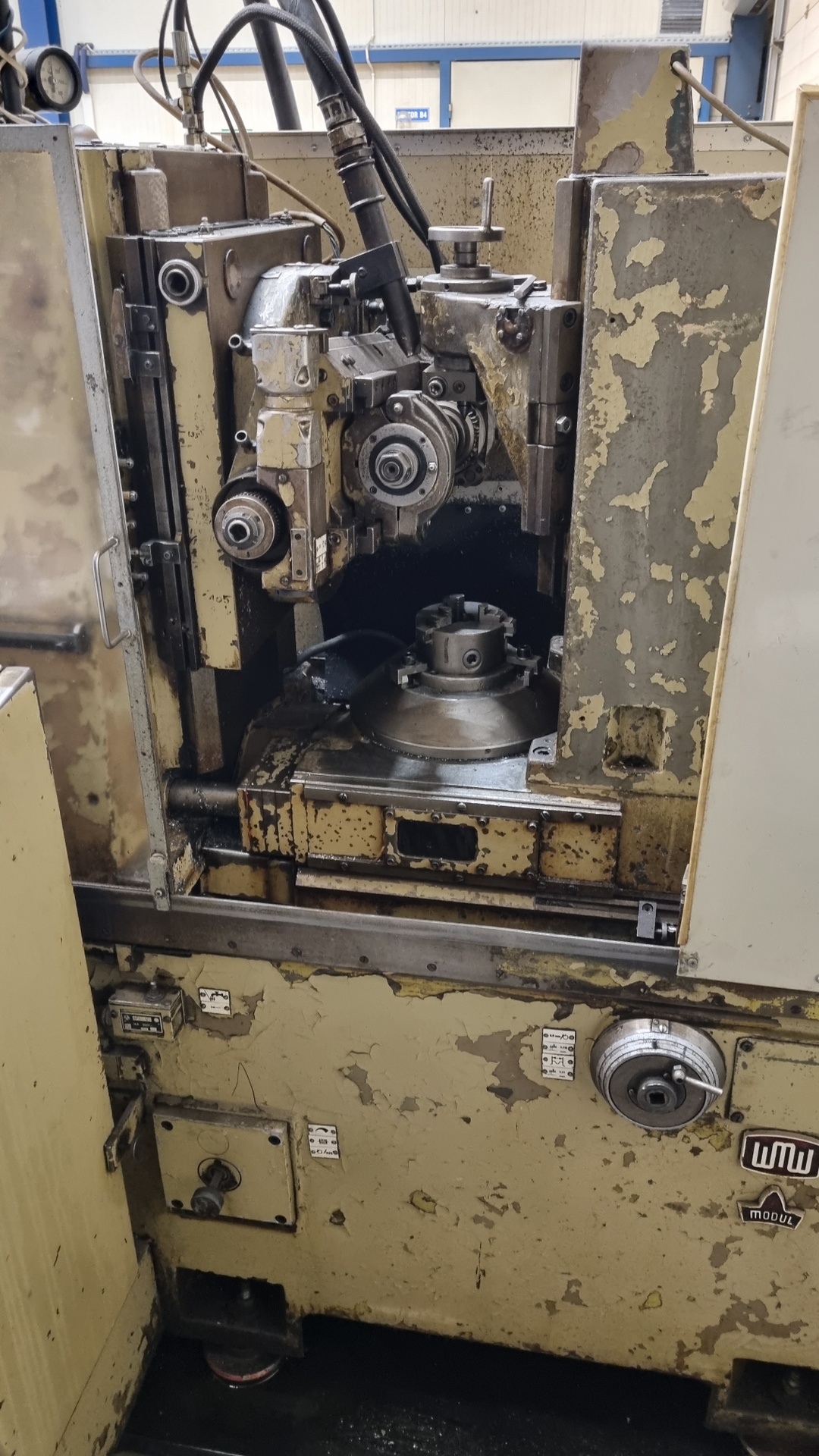

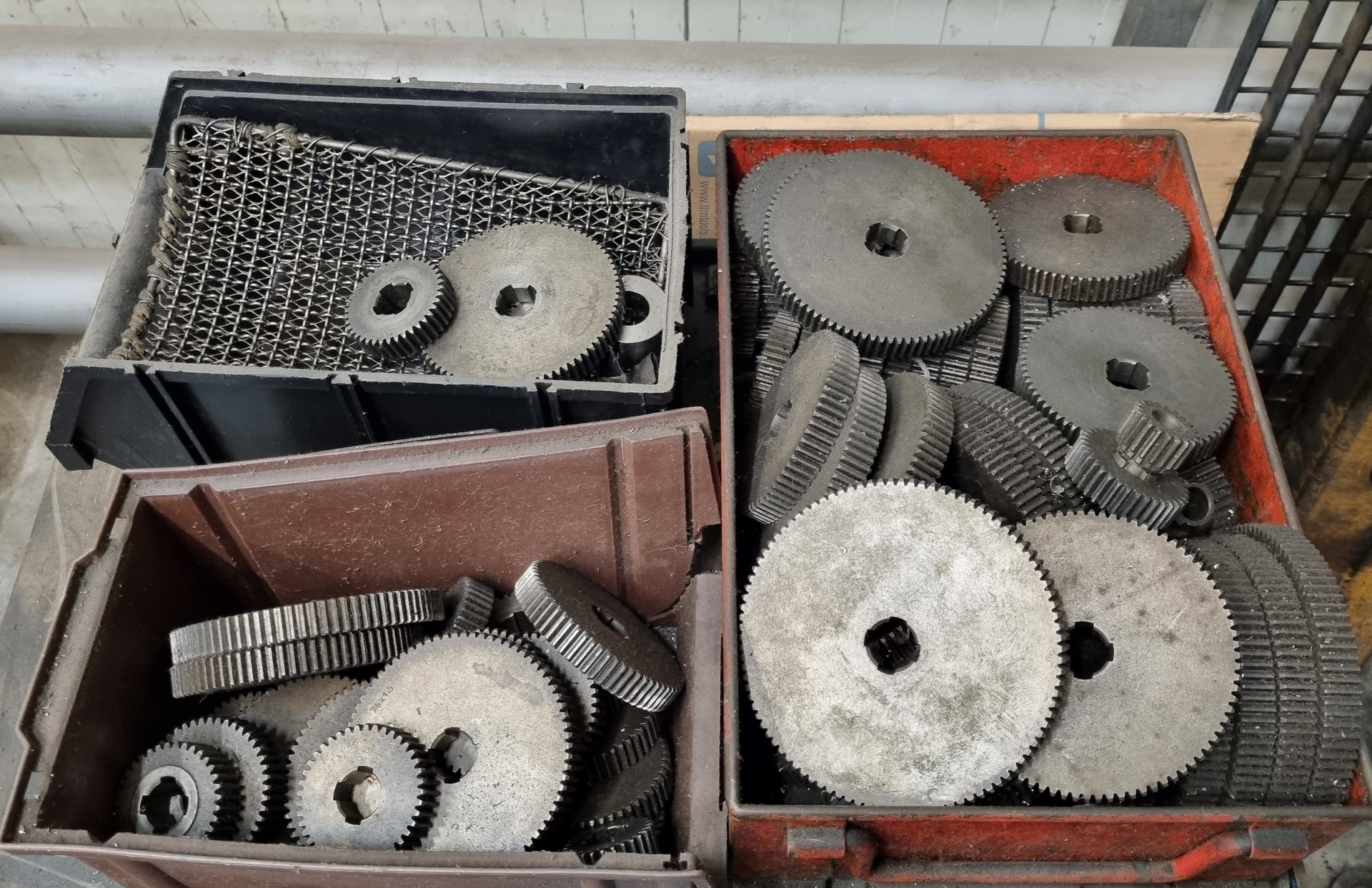

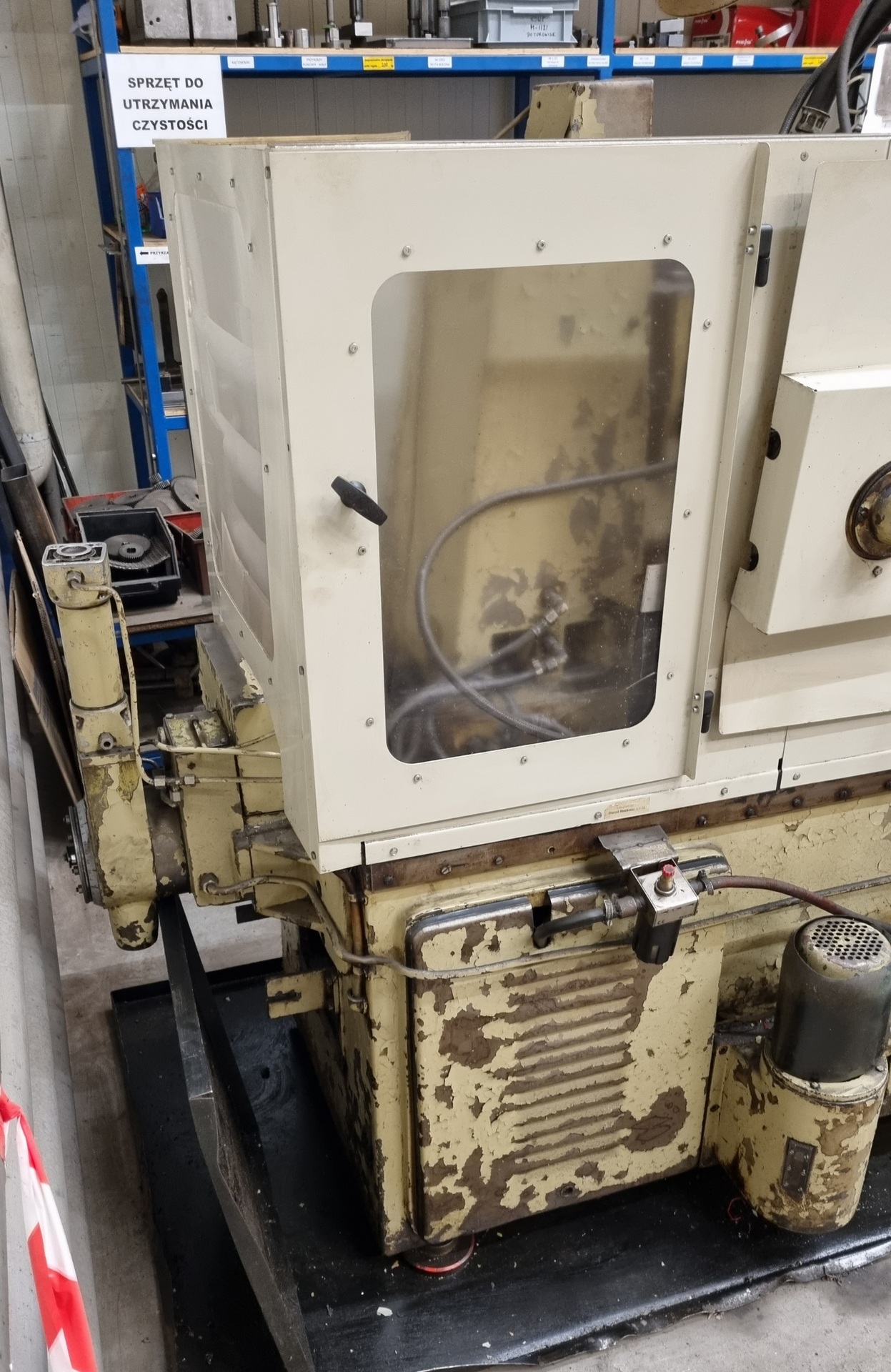

Wrzeciono frezarskie

• maksymalna średnica frezu: 110 mm
• maksymalna szerokość frezu: 120 mm
• prędkość obrotowa wrzeciona frezarskiego: 100–420 obr/min
• regulacja prędkości obrotowej wrzeciona frezarskiego: bezstopniowa
• regulacja wrzeciona frezującego (ręczna): 75 mm
• regulacja wrzeciona frezującego (automatyczna): 75 mm
• stożek wrzeciona: Morse 4
• odległość od wrzeciona frezującego do wrzeciona mocującego (z uchwytem): 20-170 mm
• odległość od wrzeciona frezującego do wrzeciona mocującego (bez uchwytu): 20-170 mm
• zakres obrotu suportu frezarskiego: 210° (posuw w 1-2 kierunkach)
• prędkość posuwu suportu frezarskiego: 0,5-4 mm/obr

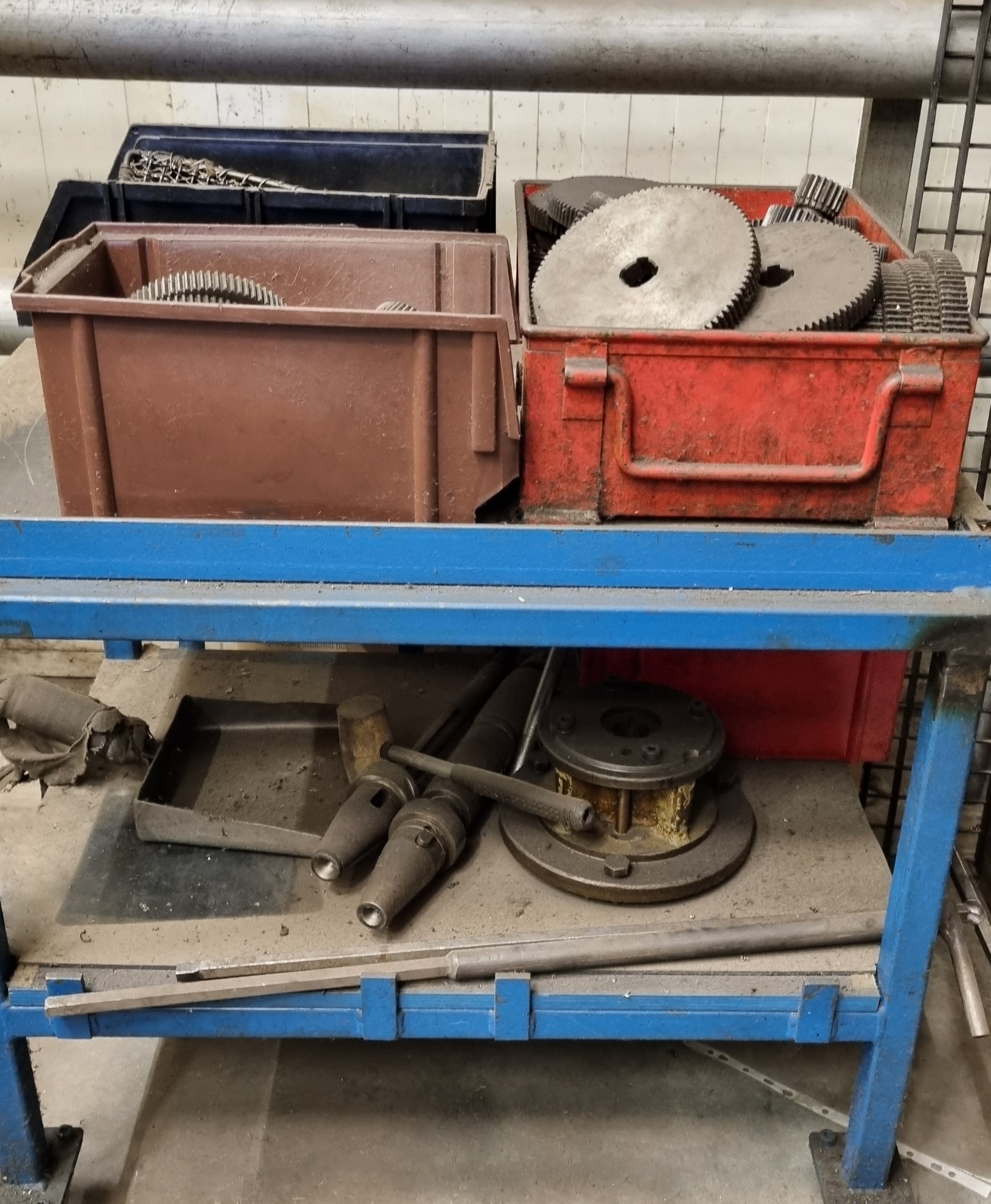

Stół roboczy

• powierzchnia mocowania: ⌀ 210 mm
• centrowanie: ⌀ 110 mm
• głębokość: 290 mm
• stożek: Morse 4
• rowki T-owe: 3 otwory gwintowane M12 DIN
• maksymalna odległość od środka stołu roboczego do uchwytu: 102 mm
• maksymalna odległość od środka stołu roboczego do środka wrzeciona frezarskiego: 170 mm
