Giętarka do płyt termoplastycznych WEGENER BM 301

Giętarka do płyt termoplastycznych WEGENER BM 301 zbudowana została w Niemczech przez Wegener International GmbH. Maszyna była regularnie serwisowana i modernizowana przez cały okres eksploatacji. W 2022 roku wykonany został remont generalny u producenta maszyny.

WEGENER BM 301 to doskonały wybór do precyzyjnego formowania płyt termoplastycznych wykonanych m.in. z PVC, PC/ABS oraz PMMA o maksymalnej grubości 15 mm i szerokości 3050 mm. Proces obróbczy realizowany jest za pomocą elementów grzewczych w postaci dolnej płaskiej listwy oraz górnej listwy w kształcie litery „V”, które podgrzewają materiał w kontrolowanej temperaturze do stanu plastycznego. Materiał następnie zaginany jest do pożądanego kąta w zakresie od 0° do 110°.

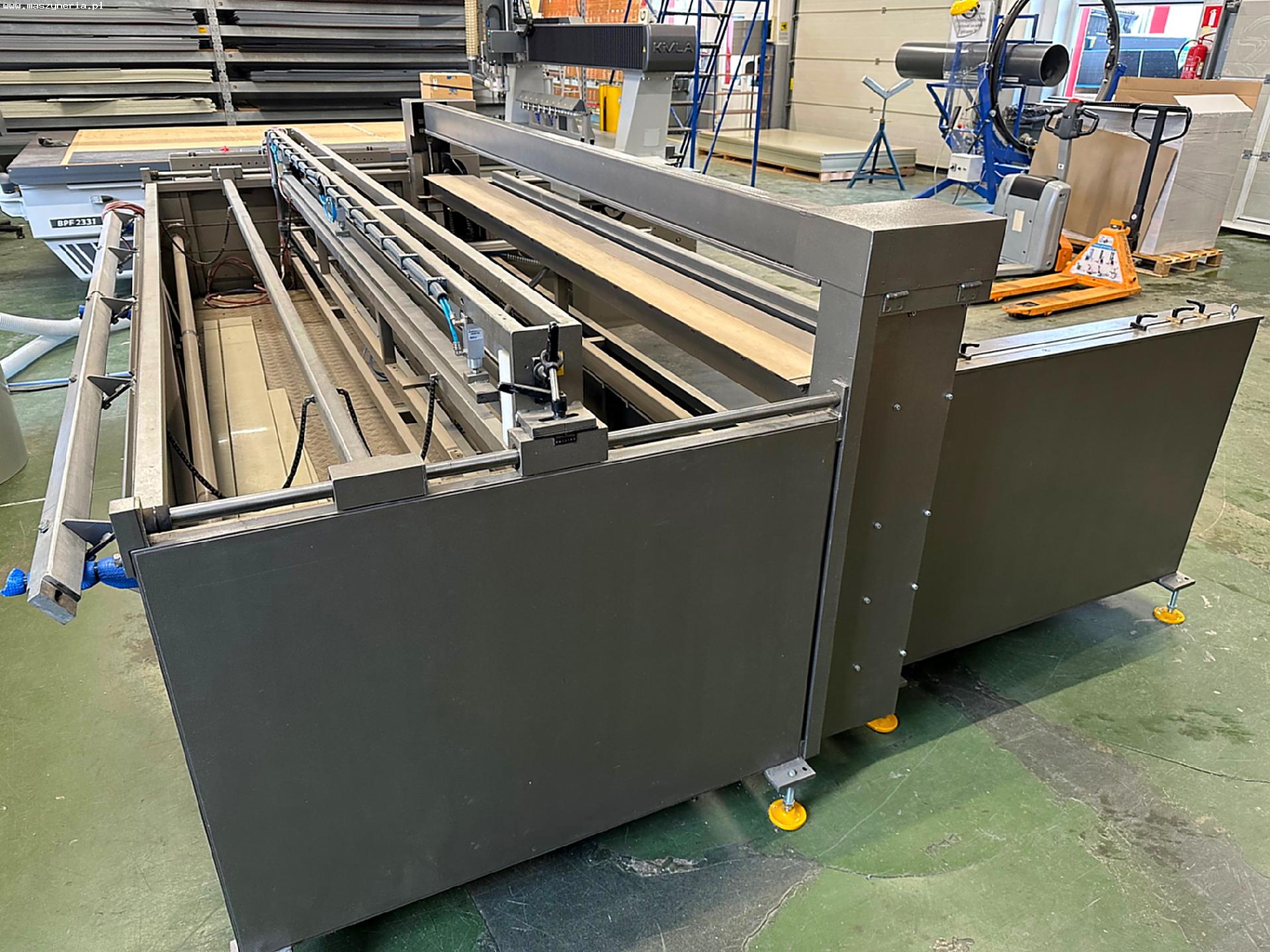

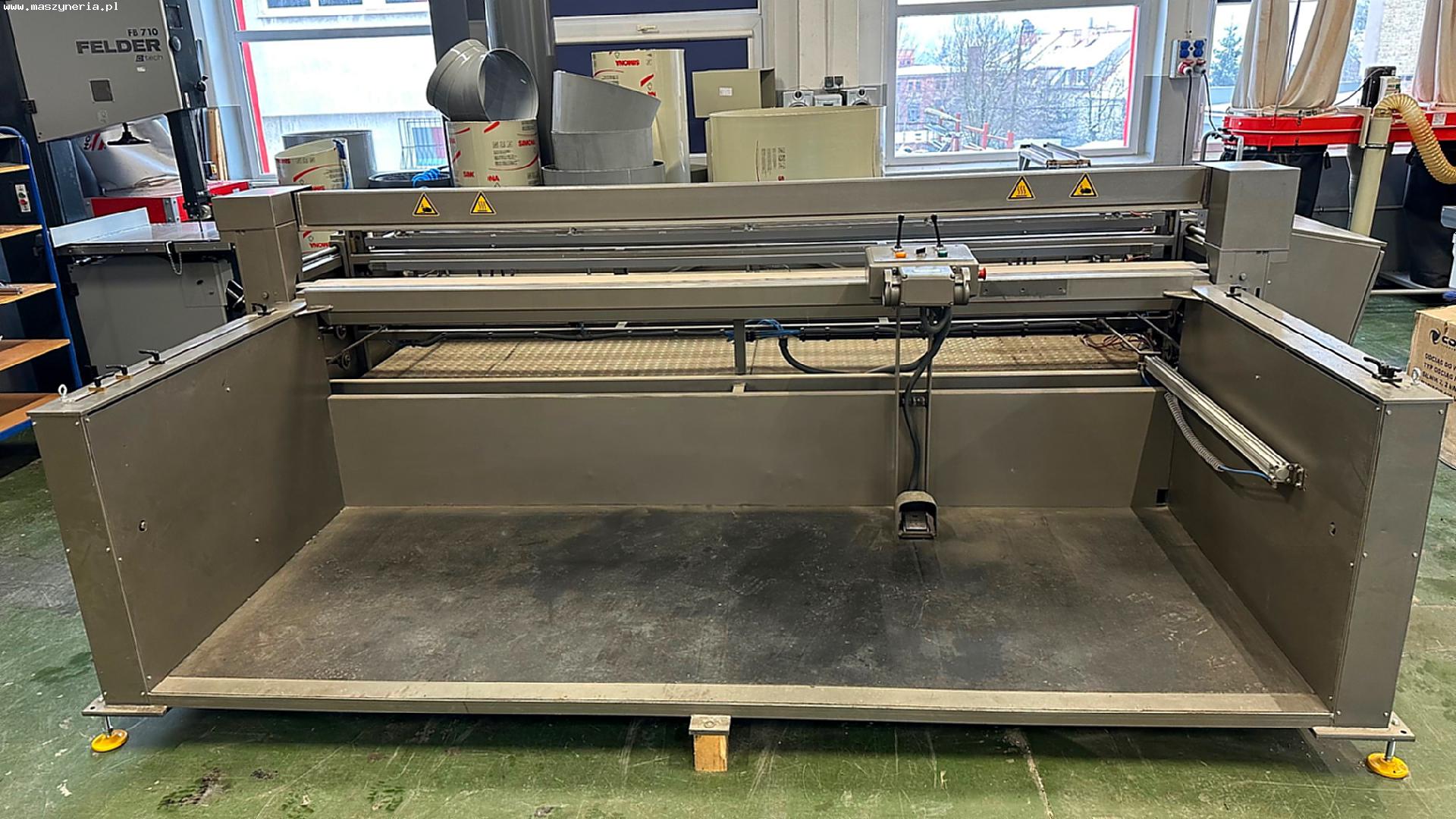

Zastosowane elementy grzewcze o najwyższej jakości zapewniają efektywne i równomierne nagrzewanie materiału wzdłuż linii gięcia. Przesuwane są one ręcznie po hartowanych wałkach stalowych. Powtarzalne pozycjonowanie materiału umożliwia z kolei ustawiany w czterech regulowanych punktach stałych zderzak, znajdujący się z przodu maszyny. Zderzak ten połączony jest wraz z elementami grzewczymi za pomocą napędu łańcuchowego, który zapewnia synchroniczne, przeciwbieżne ruchy sterowane pneumatycznie.

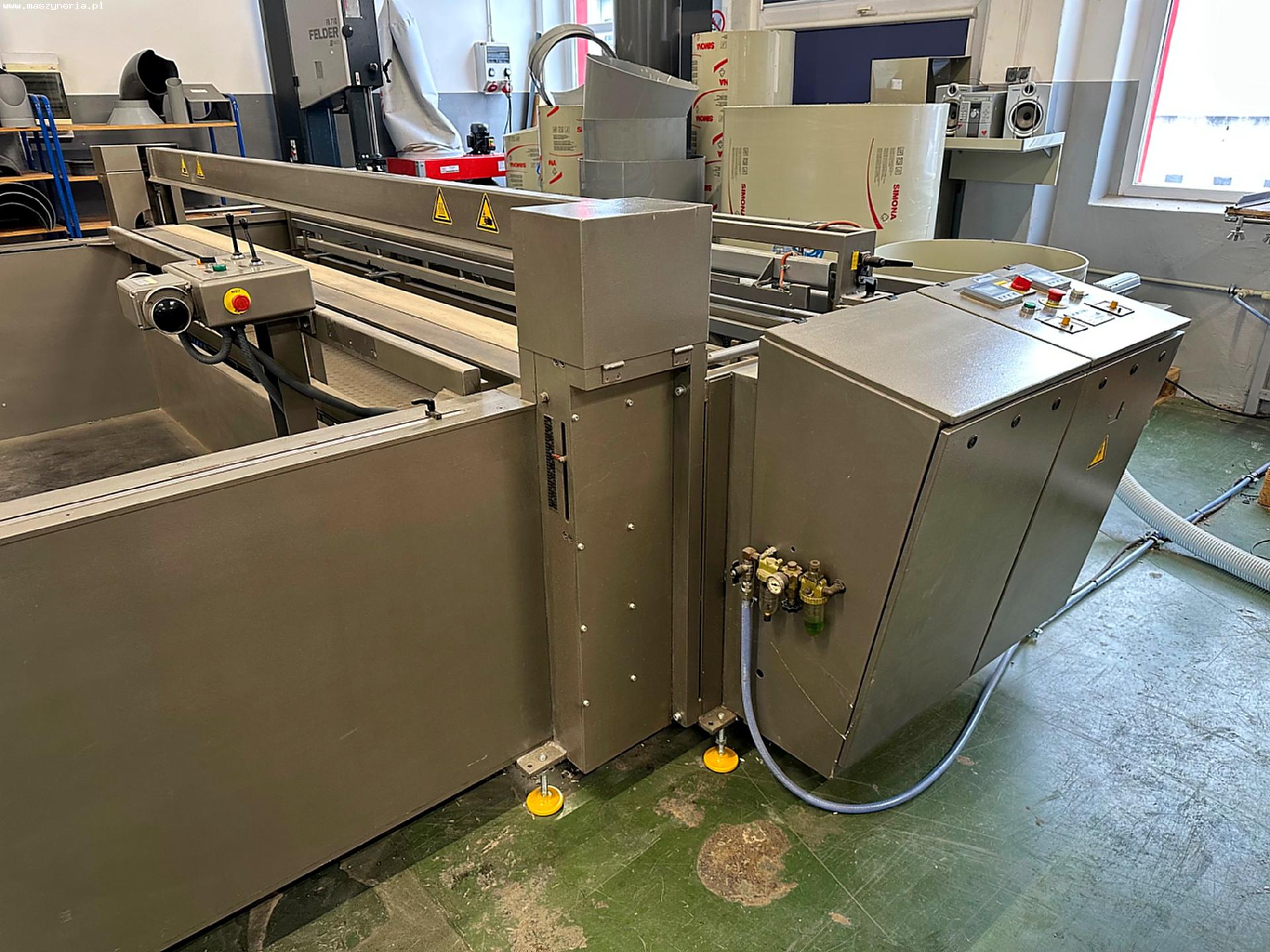

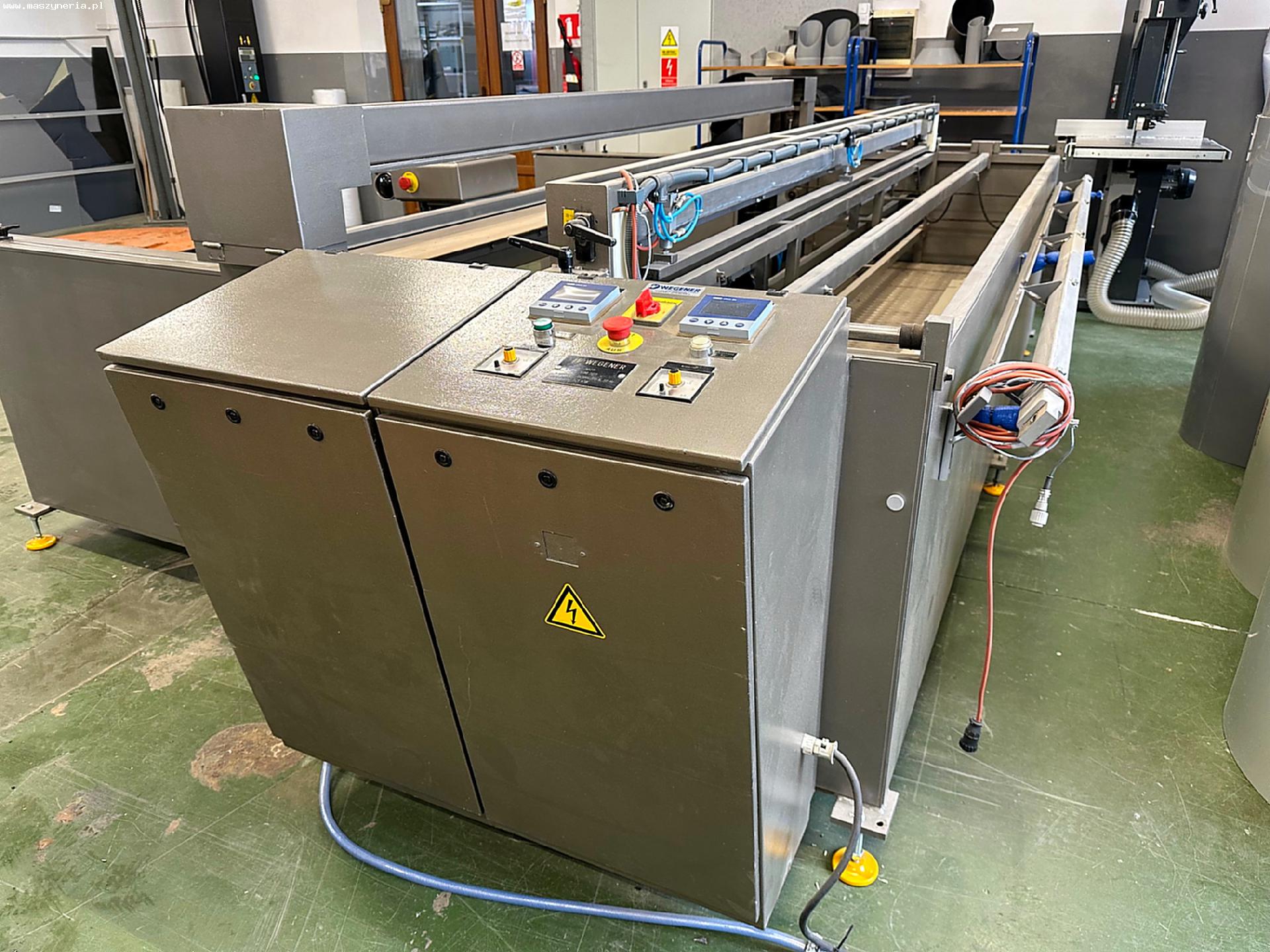

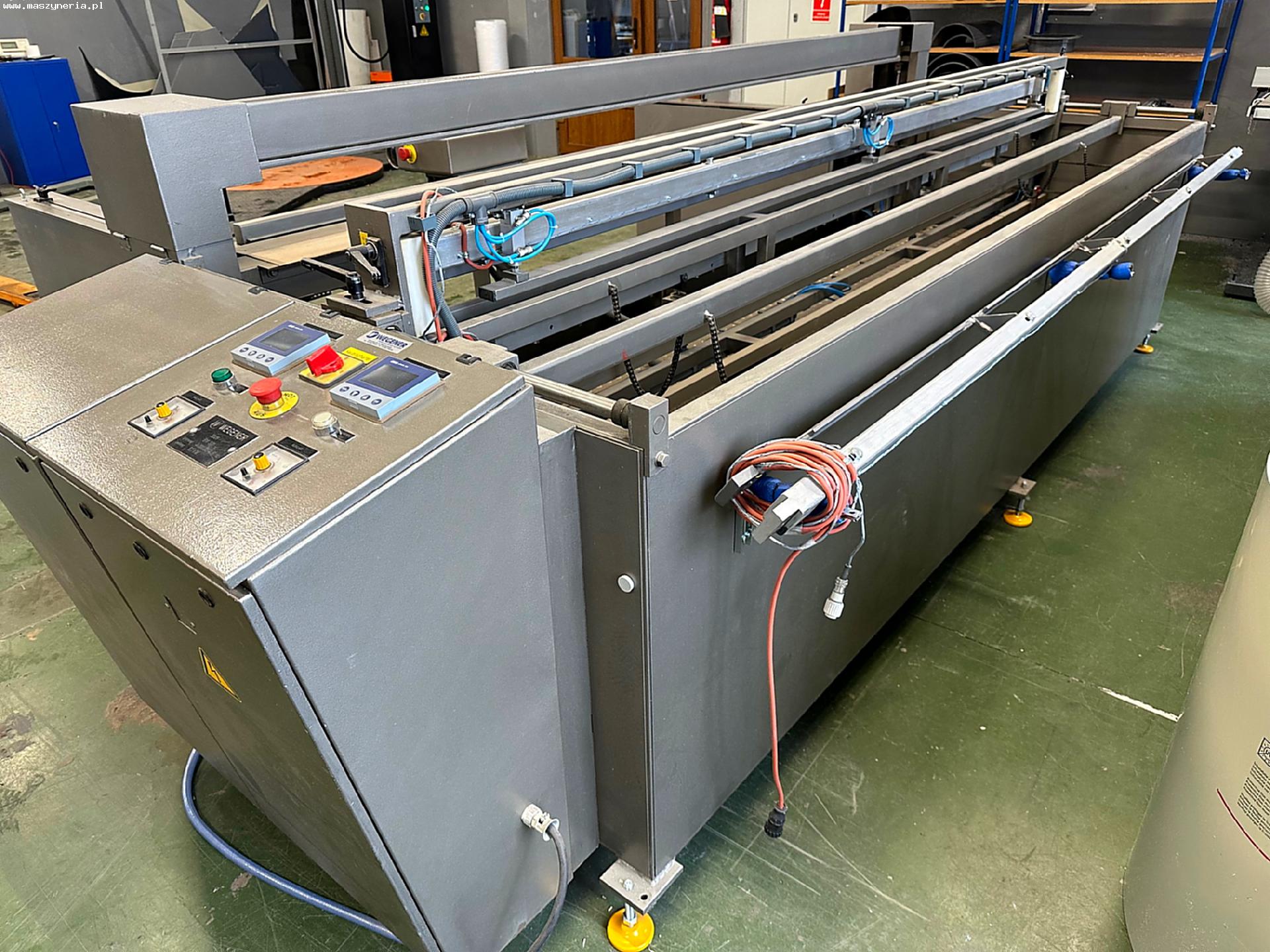

Maszyna obsługiwana jest za pomocą sterowania przekaźnikowego z regulowanym przekaźnikiem czasowym, umożliwiającym niezależne ustawienie czasu nagrzewania i chłodzenia w zależności od rodzaju i grubości materiału. Wszystkie elementy sterujące umieszczone zostały na centralnej konsoli sterującej przy zderzaku oraz z przodu maszyny. Belka dociskowa uruchamiana jest za pomocą sterownika nożnego, natomiast blokowanie i ruch belki gnącej odbywa się z poziomu sterownika oburęcznego. Listwa grzewcza włączana jest za pomocą sterownika ręcznego. Układ elektroniczny i pneumatyczny odpowiedzialny za sterowanie pracą maszyny zintegrowany został w bocznej szafie sterowniczej. Giętarka do płyt z tworzyw termoplastycznych WEGENER waży 1300 kg.

Specyfikacja techniczna giętarki do tworzyw sztucznych WEGENER BM 301

• szerokość robocza: 3050 mm
• maksymalna grubość płyty termoplastycznej: 15 mm
• minimalna grubość płyty termoplastycznej: 3 mm
• kat gięcia: 0°-110°
• górna listwa grzewcza w kształcie litery „V”
• dolna listwa grzewcza płaska
• minimalne ciśnienie układu pneumatycznego: 8 bar
• maksymalne ciśnienie układu pneumatycznego: 10 bar
• pobór mocy listwy grzewczej: 6,0 kVA
• pobór mocy układu sterowania: 0,5 kVA
• zasilanie: 230/400 V; 50 Hz
• wymiary (dł. x szer. x wys.): 4070 x 2760 x 1200 mm
• waga maszyny WEGENER BM301: 1300 kg
