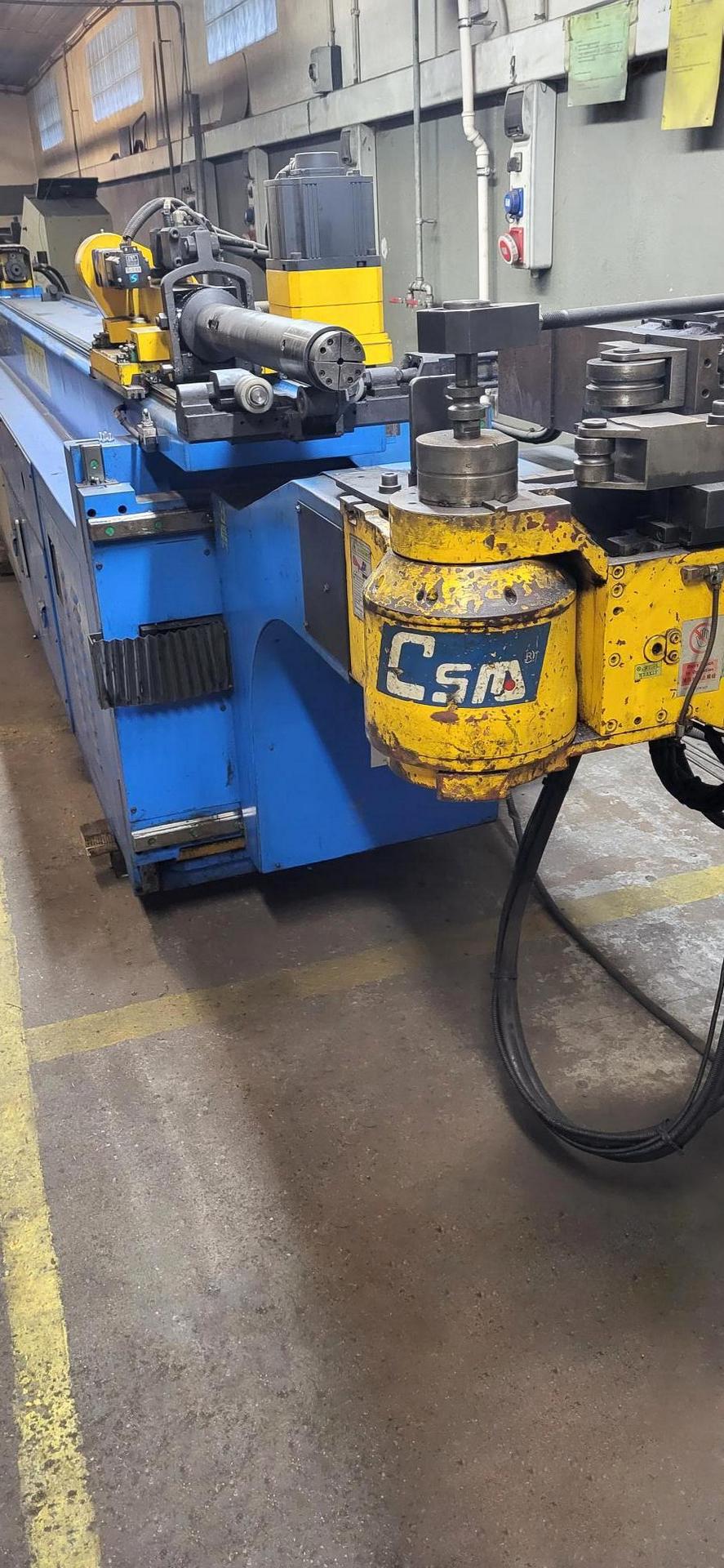

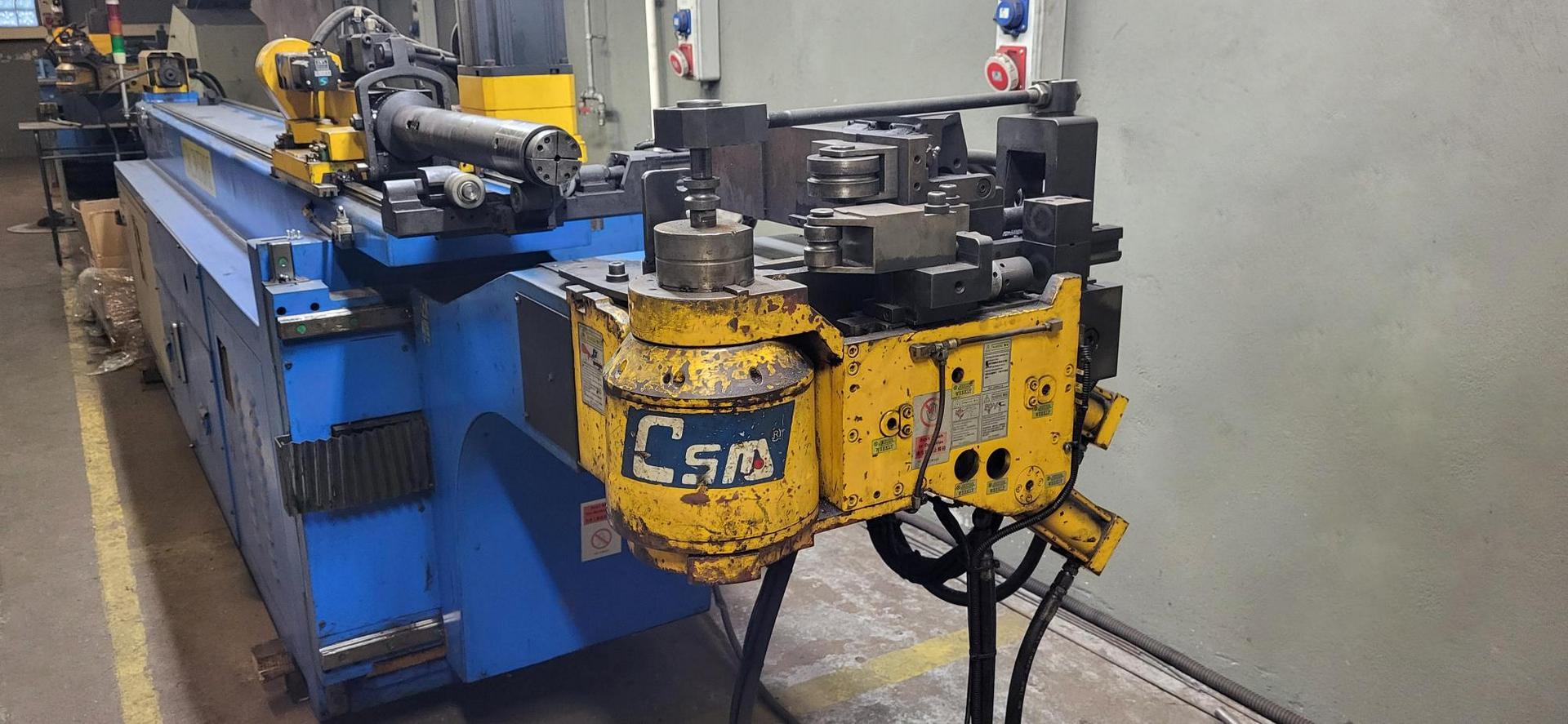

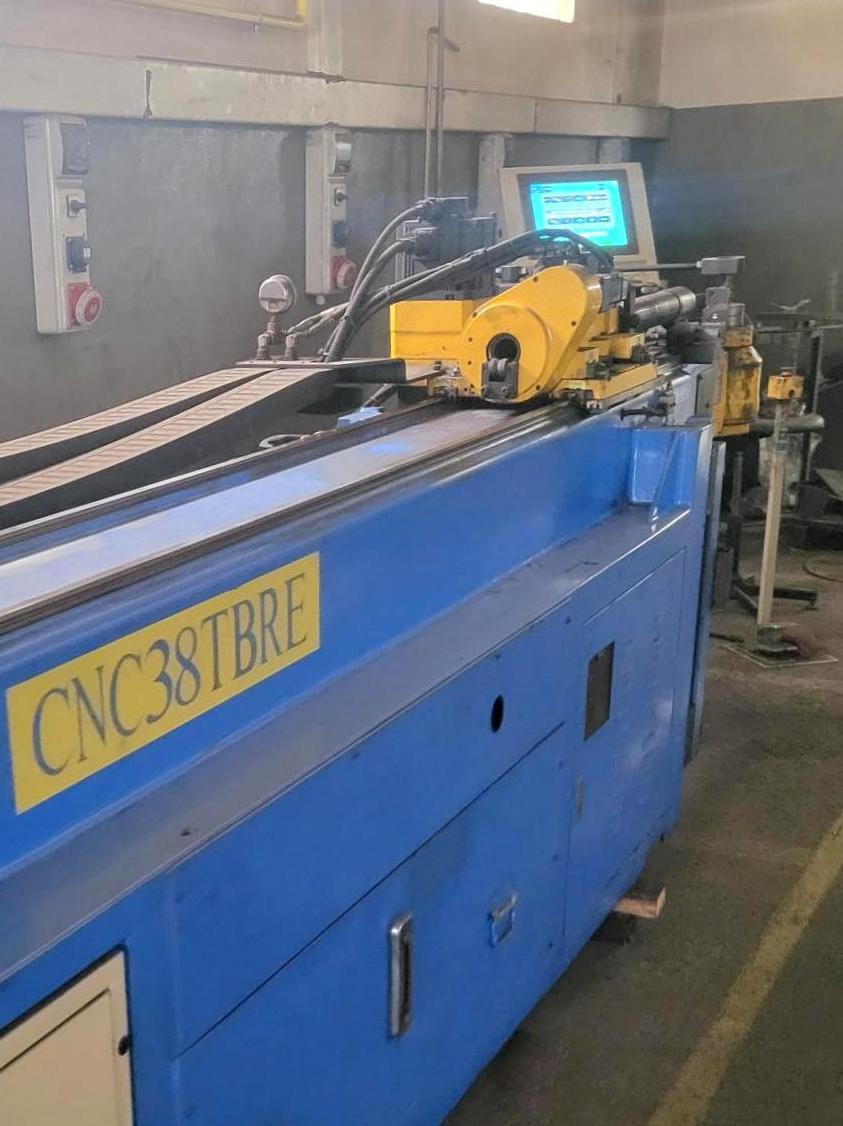

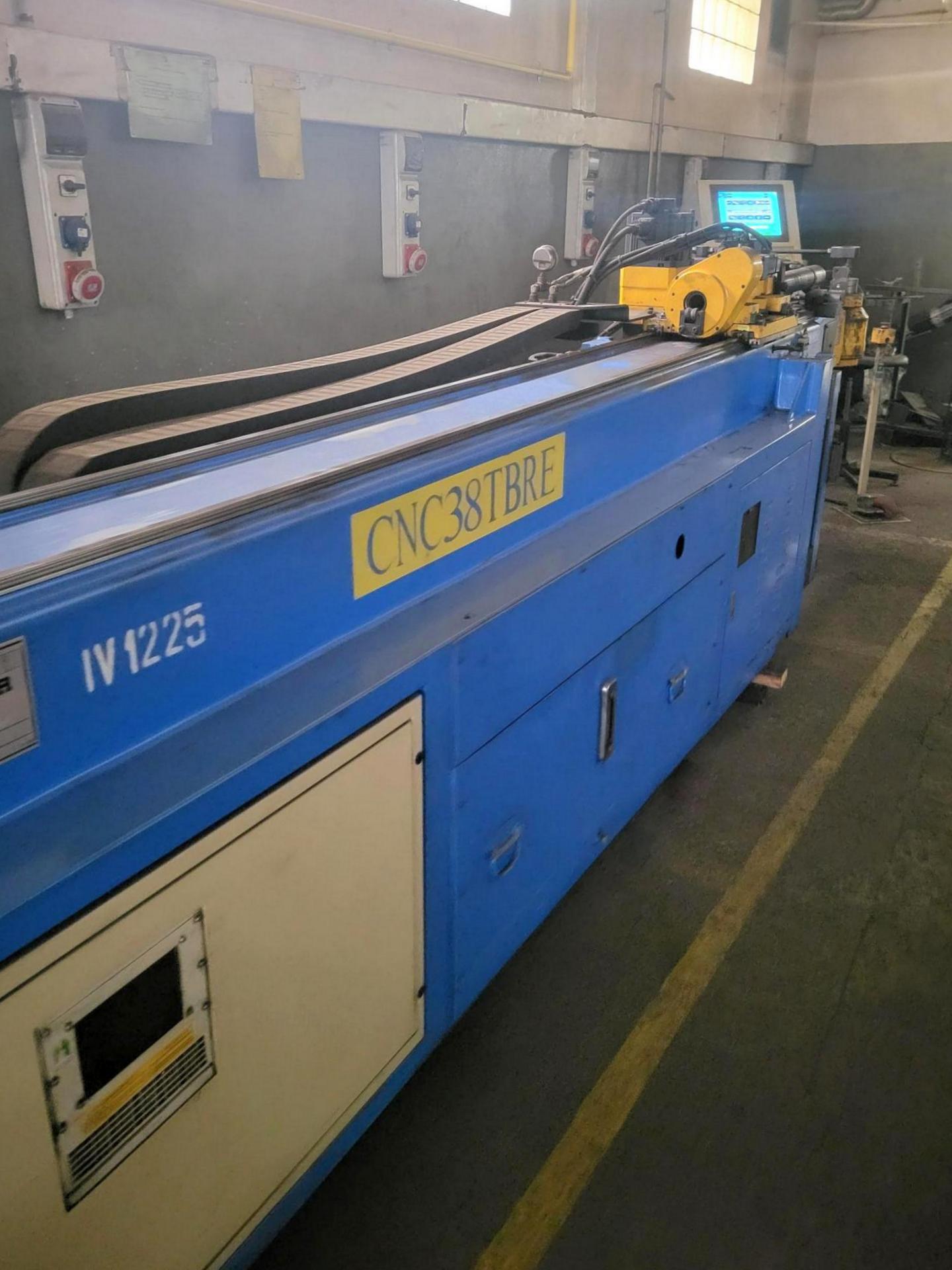

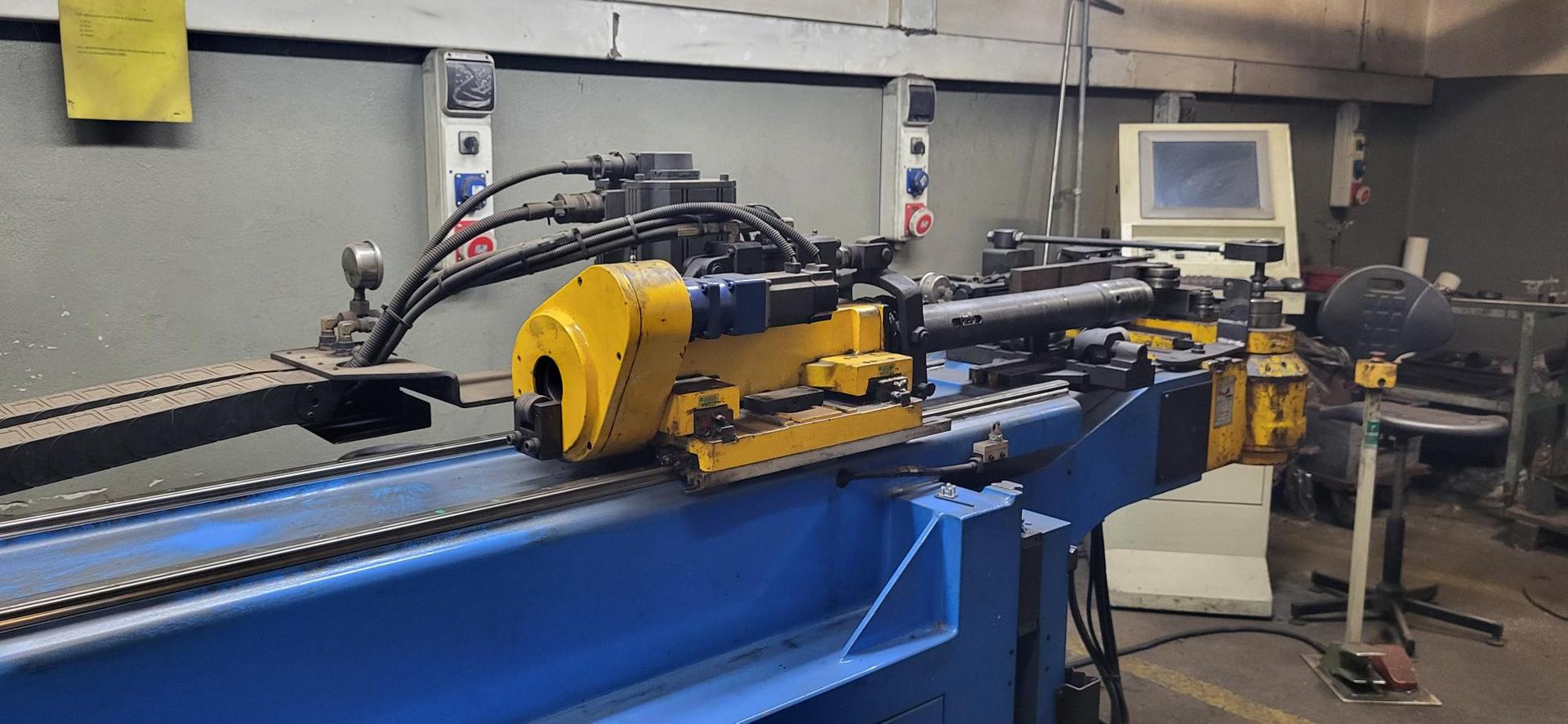

Giętarka do rur i profili CSM CNC38TBRE

Giętarka do rur i profili CSM CNC38TBRE zbudowana została w 2008 roku w Chinach przez CHIAO SHENG MACHINERY CO., LTD. Maszyna przeznaczona jest do precyzyjnego gięcia rur, profili oraz prętów o maksymalnej średnicy 38 mm. Umożliwia wykonywanie elementów o różnych kształtach i promieniach gięcia, znajdujących zastosowanie w wielu gałęziach przemysłu.

Maksymalny kąt gięcia 190° w połączeniu z szerokim zakresem promieni pozwala na wykonywanie zarówno ciasnych łuków, jak i elementów o większych promieniach gięcia. Dokładność gięcia na poziomie ±0,01° zapewnia wysoką precyzję oraz powtarzalność obrabianych detali. CSM CNC38TBRE wyposażony jest w intuicyjne sterowanie CNC ułatwiające codzienną obsługę maszyny. System sterowania posiada pojemną pamięć pozwalającą na zapis wielu programów użytkownika. Giętarka CNC CNC38TBRE waży 2500 kg.

Specyfikacja techniczna giętarki do rur CSM CNC38TBRE

• sterowanie CNC
• maksymalna średnica zewnętrzna rury (S=40 kgf/mm2): 38,1×1,8 mm
• zdolność gięcia (rura okrągła, metal nieżelazny, S=25 kgf/mm2): 38,1×3 mm
• zdolność gięcia (rura okrągła, stal nierdzewna, S=60 kgf/mm2): 38,1×1,2 mm
• zdolność gięcia (rura kwadratowa, stal miękka, S=40 kgf/mm2): 30×1,5 mm
• zdolność gięcia (pręt okrągły, stal miękka, S=40 kgf/mm2): 20 mm
• maksymalny kąt gięcia: 190°
• promień gięcia: 25-150 mm
• promień gięcia (rura kwadratowa): 25-130 mm
• maksymalna różnica między dwoma promieniami: 50 mm
• maksymalna zdolność walcowania (S=40 kgf/mm2): 38×1,8 mm
• promień walcowania: ≥ 7D mm
• prędkość gięcia (D.O.B.): 166°/s
• dokładność gięcia (D.O.B.): ± 0,01°
• prędkość posuwu (D.B.B.): 730 mm/s
• dokładność posuwu (D.B.B.): ± 0,01 mm
• prędkość obrotu (P.O.B.): 320°/s
• dokładność obrotu (P.O.B.): ± 0,01°
• wysokość robocza: 1100 mm
• wysokość osi narzędzia: 28 mm
• oprzyrządowanie
• pojemność zbiornika hydraulicznego: 130 l
• ciśnienie hydrauliczne: 100-140 kgf/cm2
• moc silnika hydraulicznego: 2,2 kW
• moc całkowita: 12,5 kW
• gabaryty (dł. x szer. x wys.): 5200 x 900 x 1400 mm
• ciężar maszyny CSM: 2500 kg
