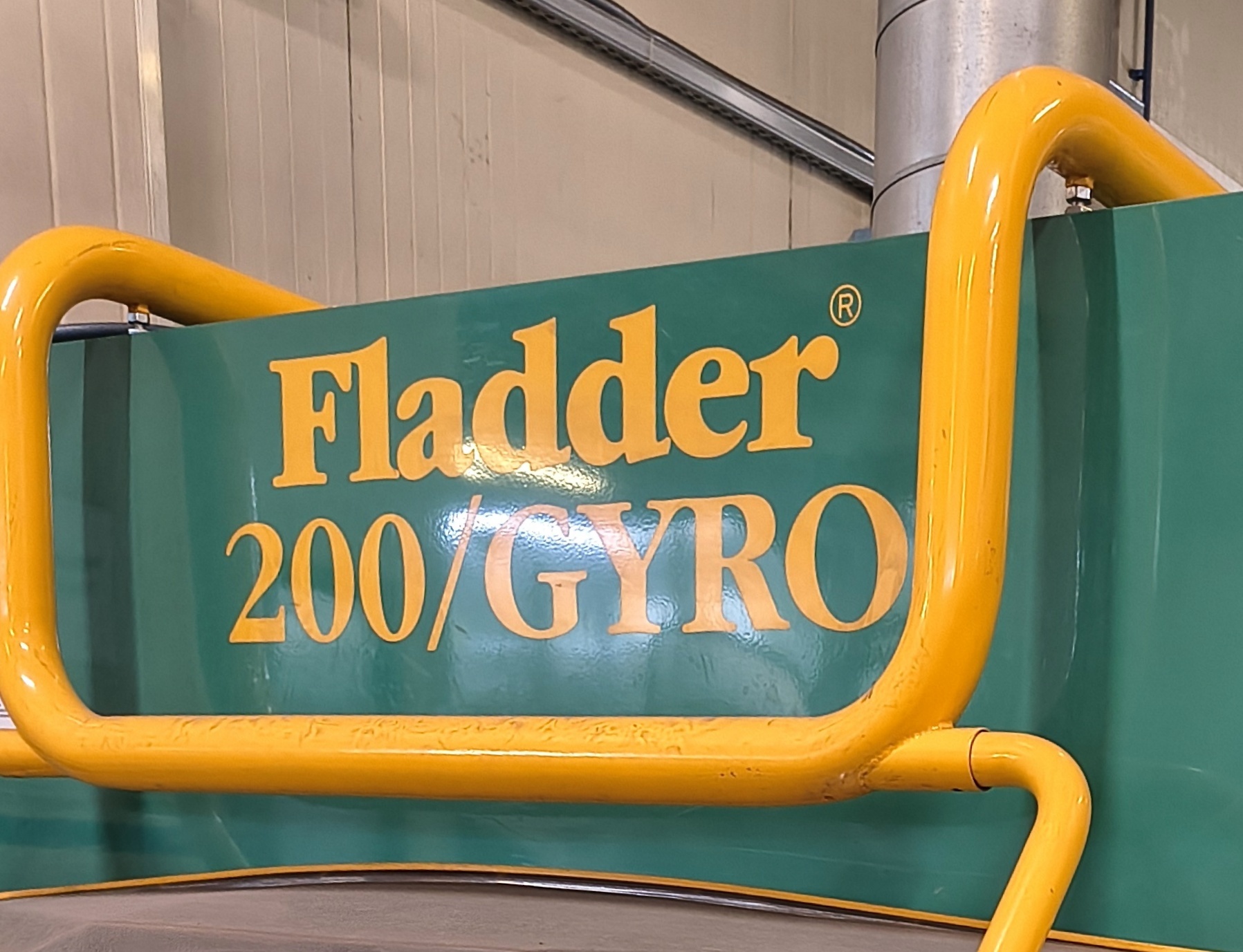

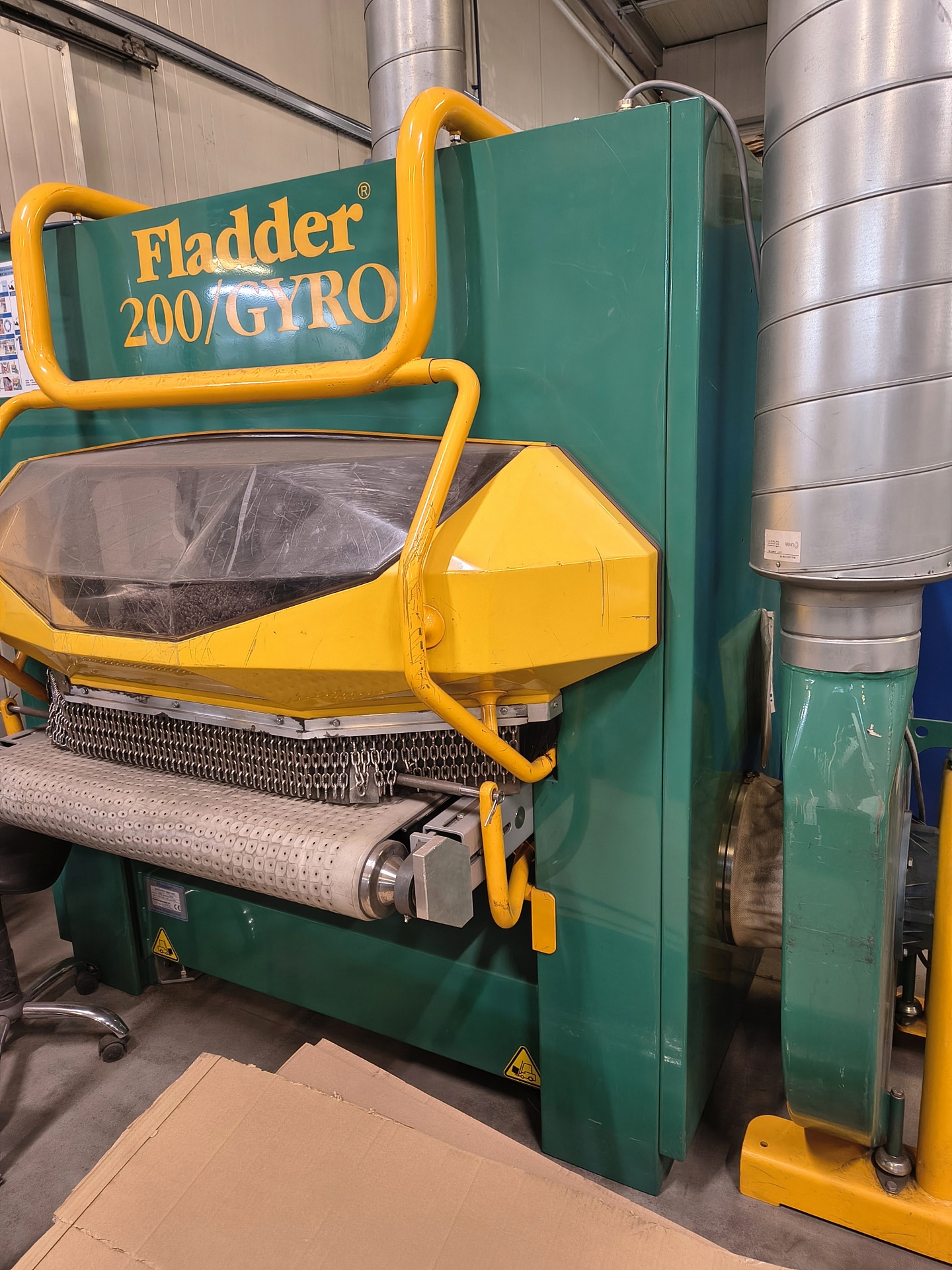

Gratowarka FLADDER 200/GYRO-1000 VAC

Gratowarka FLADDER 200/GYRO-1000 VAC zbudowana została w 2018 roku w Danii przez Fladder Danmark A/S. Maszyna przeznaczona do precyzyjnego usuwania gratu, zaokrąglania krawędzi oraz wykańczania powierzchni elementów metalowych stanowi doskonałe rozwiązanie zarówno dla małych, jak i dużych zakładów produkcyjnych. Połączenie sprawdzonych rozwiązań konstrukcyjnych z niezawodnymi podzespołami zapewnia wysoką powtarzalność obróbki przez cały okres eksploatacji.

Obróbka wykańczająca przebiega w pełni automatycznie przy użyciu 6 stożkowych wrzecion, rozmieszczonych parami na głowicy przekładniowej. Wrzeciona jednocześnie obracają się wokół własnej osi oraz wykonują ruch orbitalny, dzięki czemu obróbka odbywa się we wszystkich kierunkach. Takie rozwiązanie gwarantuje równomierne wykończenie powierzchni niezależnie od sposobu ułożenia detalu na taśmie transportowej. Każde wrzeciono wyposażono dodatkowo w system Lock-it, który ułatwia montaż oraz wyważanie szczotek ściernych.

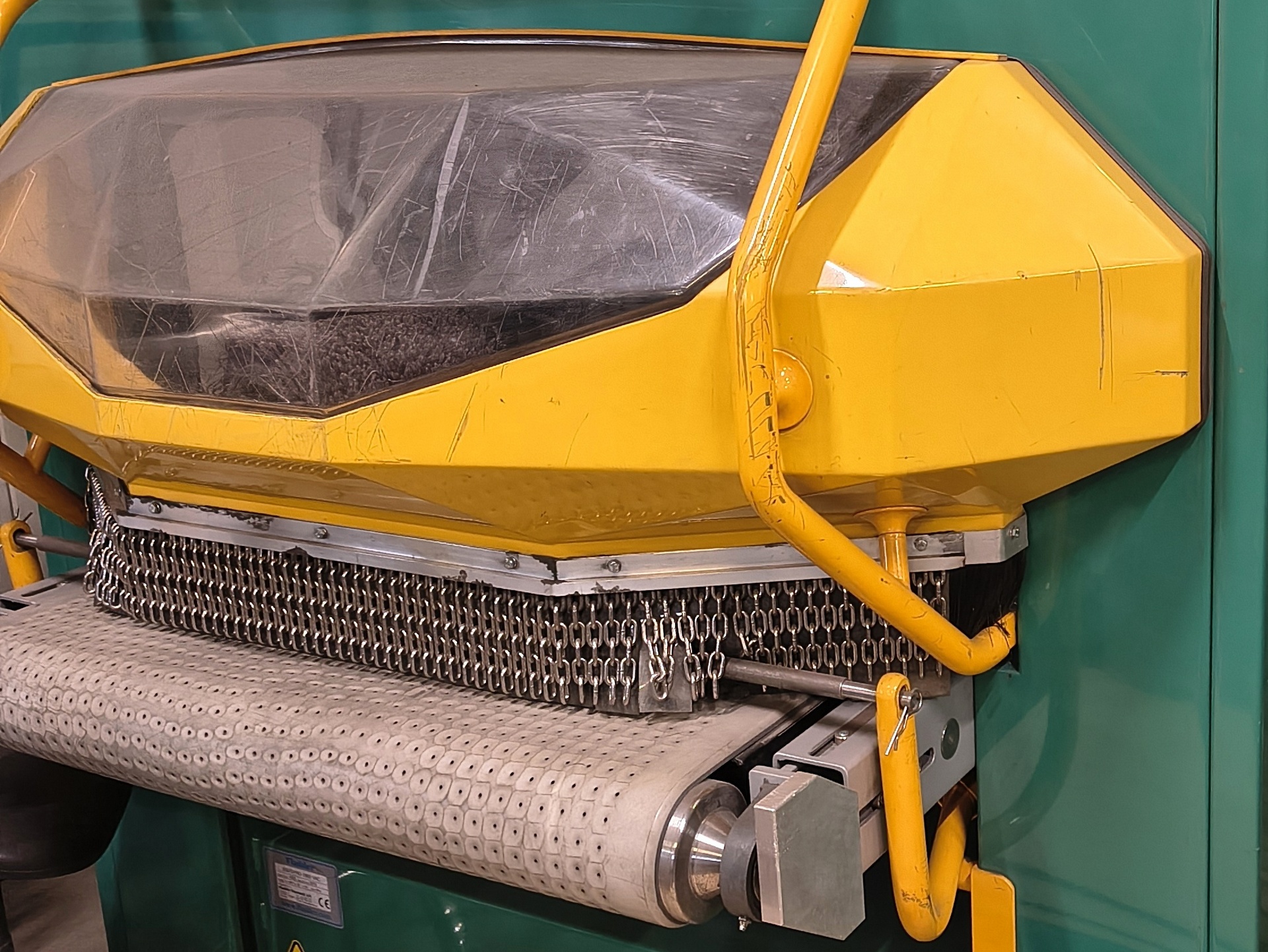

FLADDER 200/GYRO-1000 VAC wyposażony jest w taśmę transportową wykonaną z kilku warstw materiału syntetycznego pokrytego gumą, która zwiększa przyczepność. Zastosowany układ napędowy zapewnia precyzyjne prowadzenie taśmy przez cały okres użytkowania oraz ogranicza jej zużycie. Przestrzeń robocza została zabezpieczona osłonami z oknami, umożliwiającymi obserwację przebiegu obróbki. Osłony posiadają również elementy ograniczające hałas oraz rozprzestrzenianie się zanieczyszczeń powstających podczas pracy. Całość uzupełnia intuicyjny panel sterowania z ekranem dotykowym, który pozwala na pełną kontrolę parametrów pracy oraz łatwą konfigurację procesu obróbczego. Gratownica FLADDER 200/GYRO waży 1500 kg.

Specyfikacja techniczna gratowarki do blach FLADDER 200/GYRO-1000 VAC

• maksymalna wysokość detalu: 100 mm
• maksymalna szerokość detalu: 1150 mm
• wysokość robocza: 840 mm
• szerokość taśmy transportowej: 1000 mm
• prędkość taśmy transportowej: 0,3-10 m/min
• liczba wrzecion: 6
• długość wrzeciona: 200-350 mm
• ciśnienie sprężonego powietrza: 6 atm
• wydajność odciągu: 2500 m3/h
• średnica króćca odciągu: 200 mm
• roboczogodziny: 1992 h
• stopień ochrony: IP54
• moc silnika głównego: 7,5 kW
• moc silnika obrotu wrzeciona: 0,37 kW
• moc silnika oscylacji wrzeciona: 0,55 kW
• moc silnika taśmy transportowej: 1,5 kW
• moc silnika dmuchawy próżniowej: 7,5 kW
• maksymalne zużycie energii: 17,5 kW
• zasilanie: 3x 400 V; 50 Hz
• wymiary (dł. x szer. x wys.): 2625 x 1690 x 2135 mm
• ciężar netto maszyny do gratowania 200/GYRO: 1500 kg
