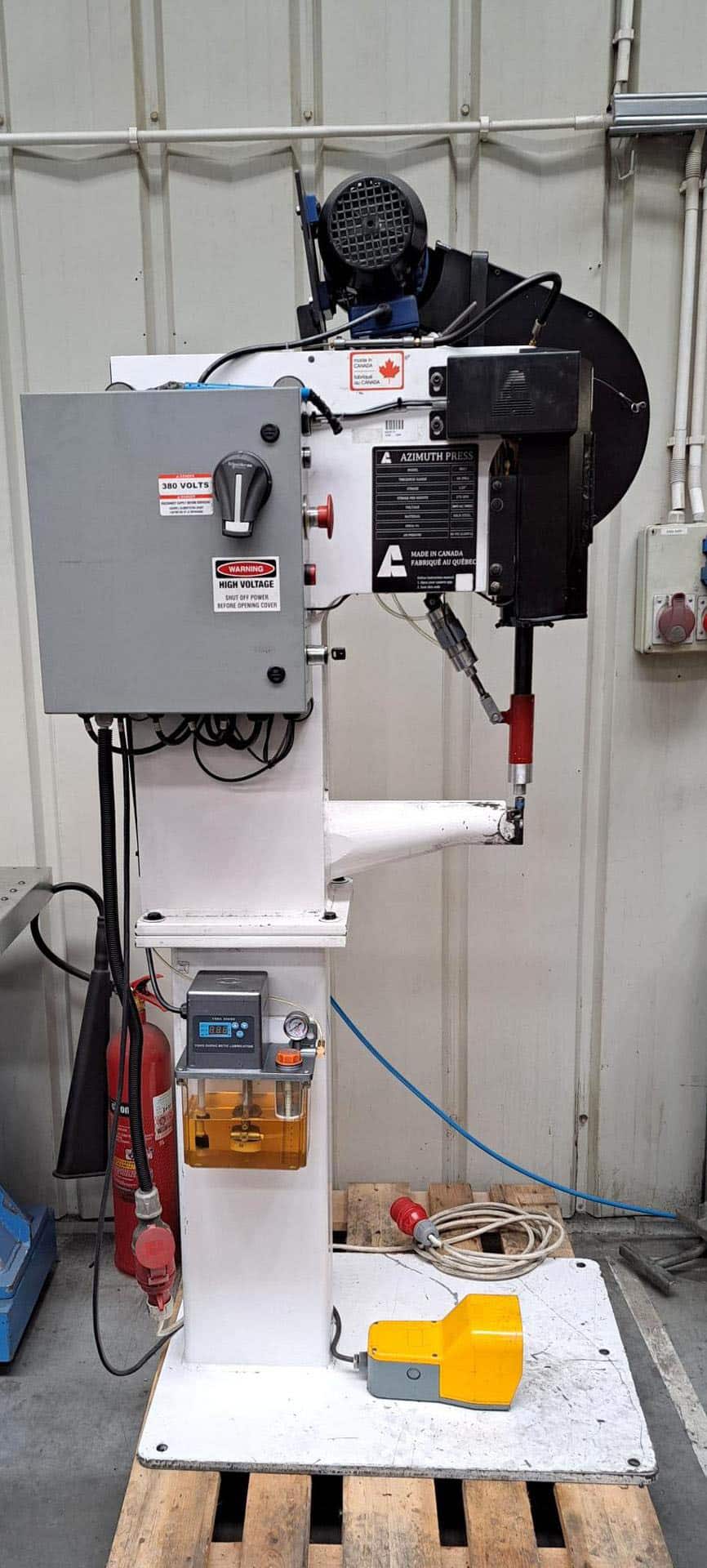

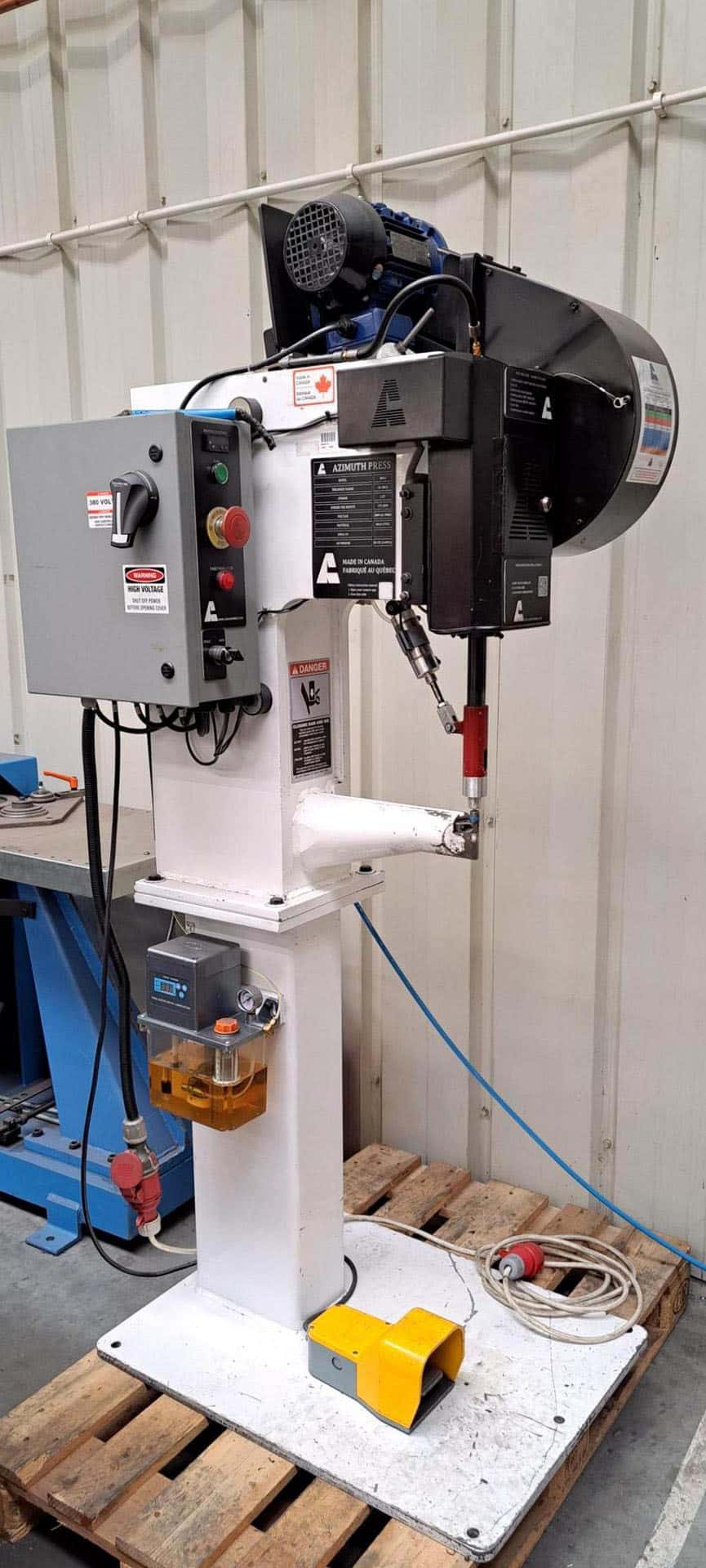

Klinczarka AZIMUTH H612

Klinczarka AZIMUTH H612 zbudowana została w 2021 roku w Kanadzie przez Azimuth Press. Urządzenie służy do mechanicznego łączenia elementów wykonanych z cienkiej blachy, stanowiąc alternatywę dla zgrzewania punktowego. Technologia clinching pozwala uzyskać trwałe połączenie bez konieczności stosowania śrub lub nitów, a przy tym nie uszkadza powłoki antykorozyjnej materiału. Dzięki temu klinczarka H612 znajduje zastosowanie w produkcji kanałów wentylacyjnych oraz innych elementów instalacji wentylacyjnych.

AZIMUTH H612 pozwala na obróbkę stali miękkiej o grubości od 0,3 mm do 1,2 mm. Proces rozpoczyna się od umieszczenia blachy pomiędzy stemplem a matrycą. Stempel wywiera nacisk na materiał, powodując jego miejscowe odkształcenie. Pod wpływem nacisku blacha zostaje przetłoczona i przemieszczona w obrębie matrycy, tworząc charakterystyczne mechaniczne zazębienie obu warstw. Po wycofaniu stempla powstaje trwały punkt połączenia mechanicznego. Takie rozwiązanie umożliwia sprawne wykonywanie powtarzalnych połączeń w produkcji seryjnej.

Specyfikacja techniczna przetłaczarki punktowej AZIMUTH H612

• maksymalna grubość materiału: 1,2 mm
• minimalna grubość materiału: 0,3 mm
• rodzaj materiału: stal miękka
• skok: 1,25″
• liczba skoków: 275/min
• ciśnienie powietrza: 80 PSI (0,6 MPa)
• zasilanie maszyny AZIMUTH: 380 VAC; 50 Hz
