Linia do cięcia wzdłużnego i poprzecznego blachy CIDAN QLA-PROFI

Linia do cięcia wzdłużnego i poprzecznego blachy CIDAN QLA-PROFI służy do wydajnej obróbki blachy podawanej z kręgu. Umożliwia rozkrój materiału o maksymalnej grubości 3 mm na pasy o określonej szerokości, a także cięcie poprzeczne na arkusze o maksymalnej długości 1550 mm. Zastosowanie obu sposobów cięcia w jednym procesie umożliwia sprawne przygotowanie materiału do kolejnych etapów obróbki, przy zachowaniu wysokiej dokładności wymiarowej oraz powtarzalności.

Linia do cięcia blachy z kręgu CIDAN QLA-PROFI 1550/1,5 składa się z maszyn zbudowanych w latach 2008-2011, które w 2023 roku połączono w jeden kompletny system. W jej skład wchodzi:
– rozwijak do blachy 5 t
– urządzenie tnące CIDAN QLA-PROFI z walcami prostująco-podającymi, nożami krążkowymi do cięcia wzdłużnego oraz gilotyną do cięcia poprzecznego
– stół hydrauliczny SPX-20/130-2C
– nawijak do blachy
– nawijak odpadów

Obróbka przebiega automatycznie i rozpoczyna się od załadunku kręgu blachy na wózek załadowczy. Urządzenie o maksymalnej ładowności 5 ton podnosi krąg, po czym umieszcza go na ramieniu odwijaka. Odwijak rozwija materiał z kręgu i podaje go w kierunku przestrzeni roboczej, gdzie wykonywane jest cięcie. Urządzenie tnące posiada układ prostujący. W zależności od wykonywanej operacji blacha jest rozcinana wzdłużnie za pomocą noży krążkowych lub cięta poprzecznie przy użyciu gilotyny.

Po cięciu poprzecznym gotowe arkusze blachy trafiają na stół hydrauliczny, który ułatwia ich odbiór. W przypadku rozkroju wzdłużnego powstałe pasy materiału są nawijane na krąg za pomocą nawijaka. Linia do rozkroju wzdłużnego i poprzecznego blachy QLA PROFI wyposażona jest również w nawijak odpadów służący do zbierania oraz nawijania pozostałości materiału powstających podczas procesu cięcia. Dzięki temu odpady są na bieżąco usuwane z obszaru roboczego, co ułatwia utrzymanie porządku oraz usprawnia ciągłą pracę linii.

Specyfikacja techniczna linii do cięcia blachy CIDAN QLA-PROFI

Urządzenie tnące CIDAN QLA-PROFI 15

• producent: CIDAN A/S (wcześniej PETERSEN MACHINERY GROUP)
• rok produkcji: 2008
• walce prostujące-podające
• noże krążkowe do cięcia wzdłużnego
• gilotyna do cięcia poprzecznego
• długość cięcia: 1550 mm
• maksymalna grubość materiału (aluminium 200 N/mm2): 3 mm
• maksymalna grubość materiału (stal 400 N/mm2): 1,5 mm
• maksymalna grubość materiału (stal nierdzewna 700 N/mm2): 1 mm
• prędkość robocza: 20 m/min

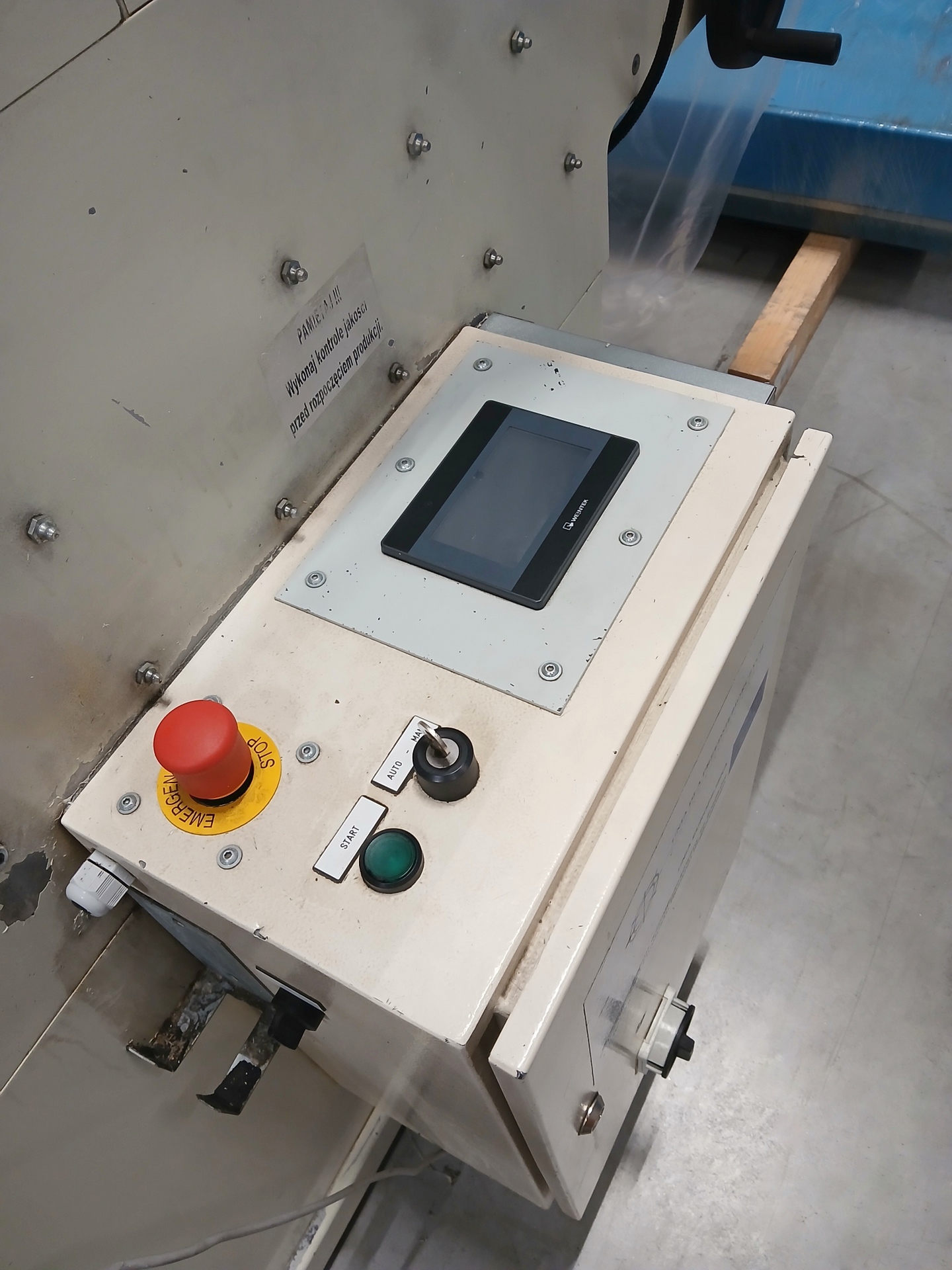

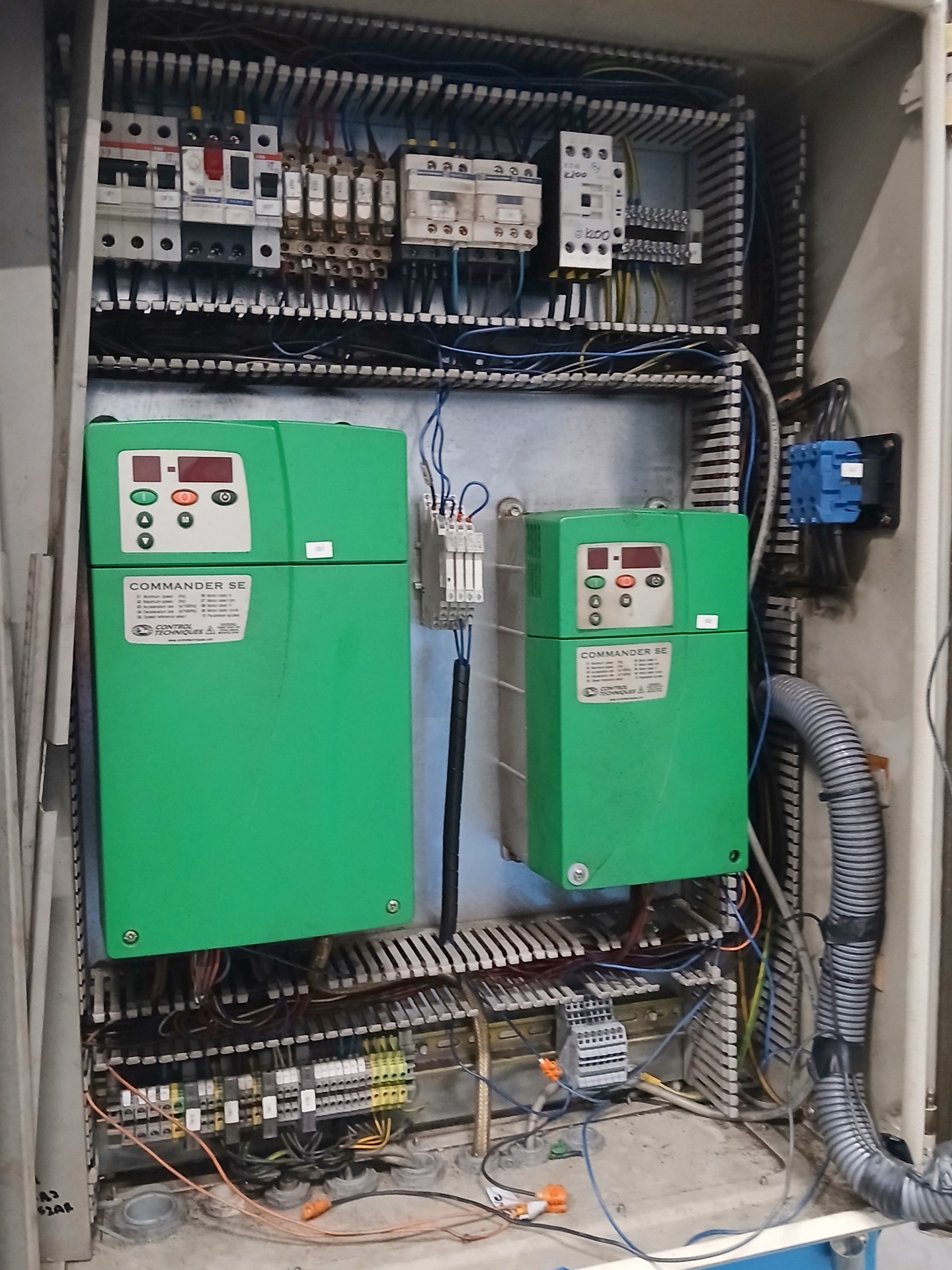

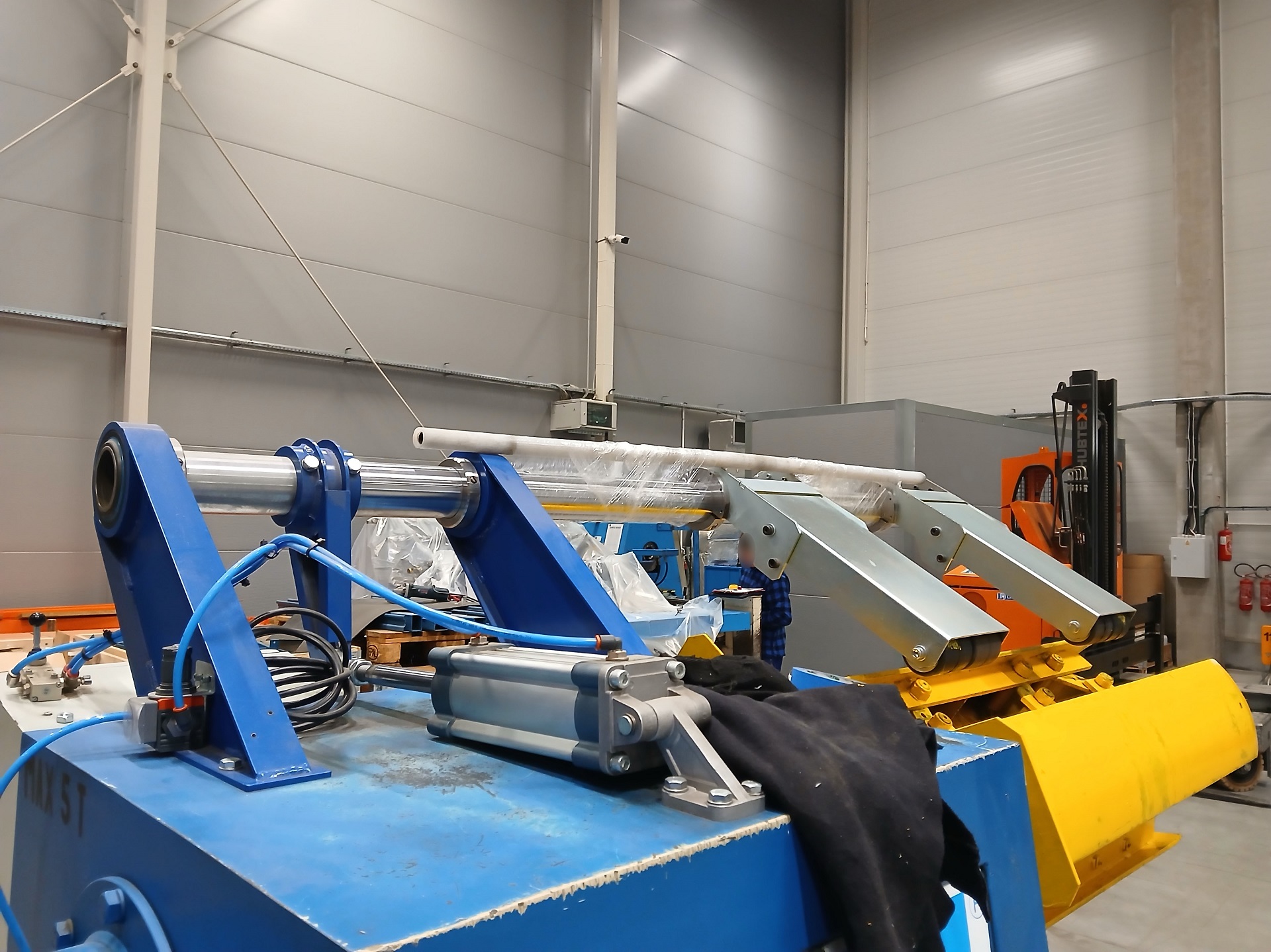

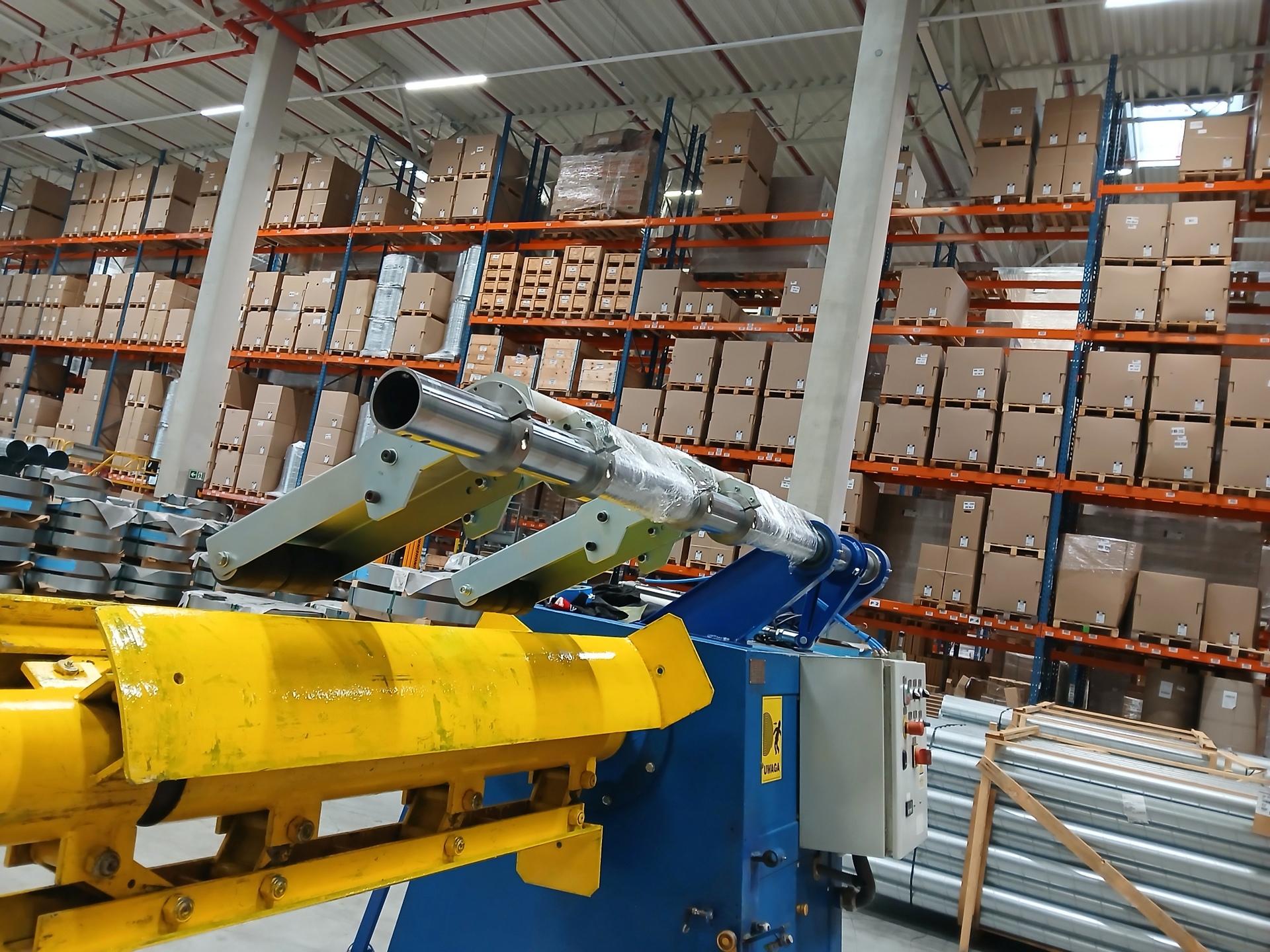

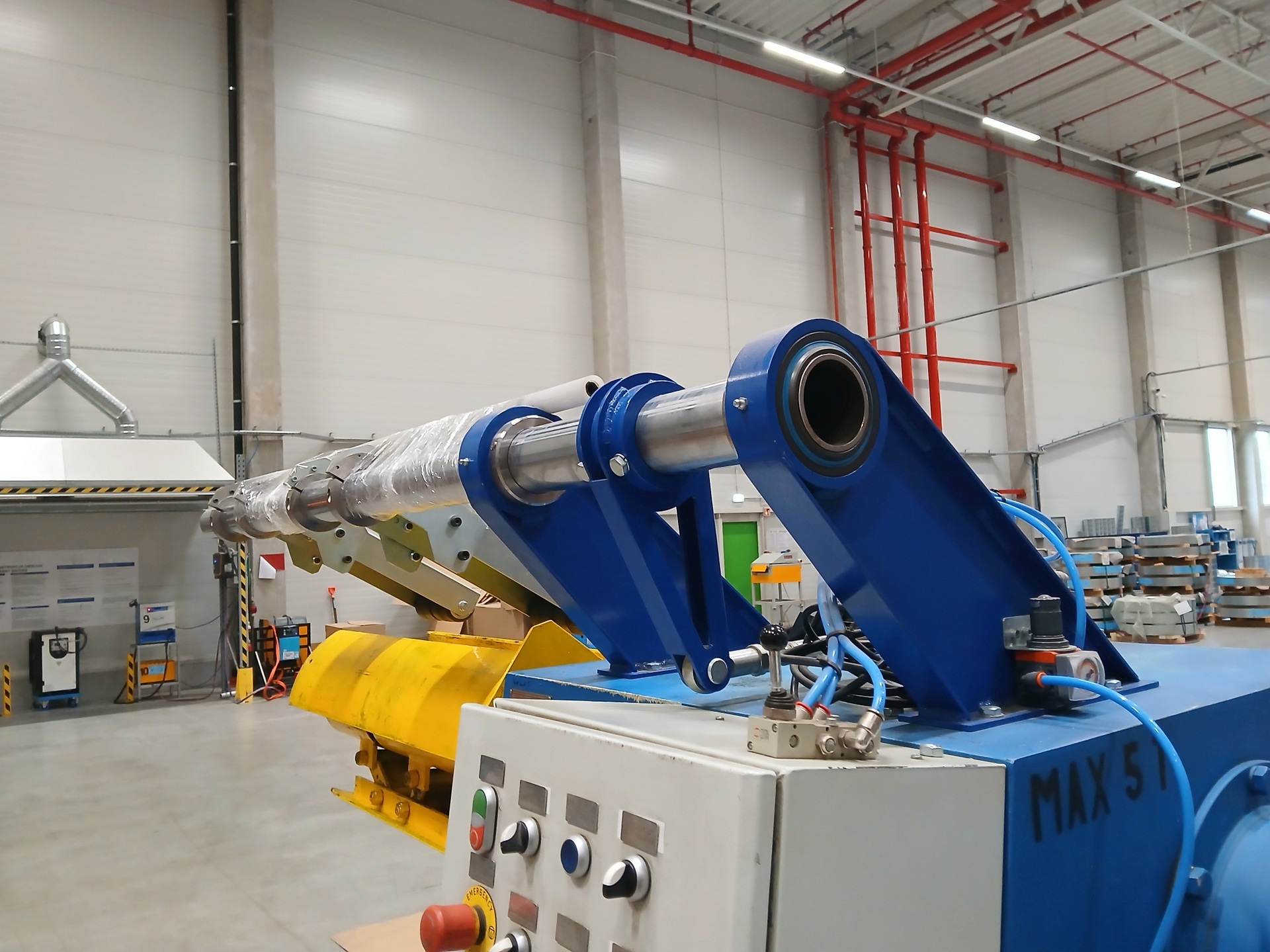

Rozwijak do blachy 5t

• producent: MECHANIKA MASZYN ROMAN WÓJCIK
• rok produkcji: 2011

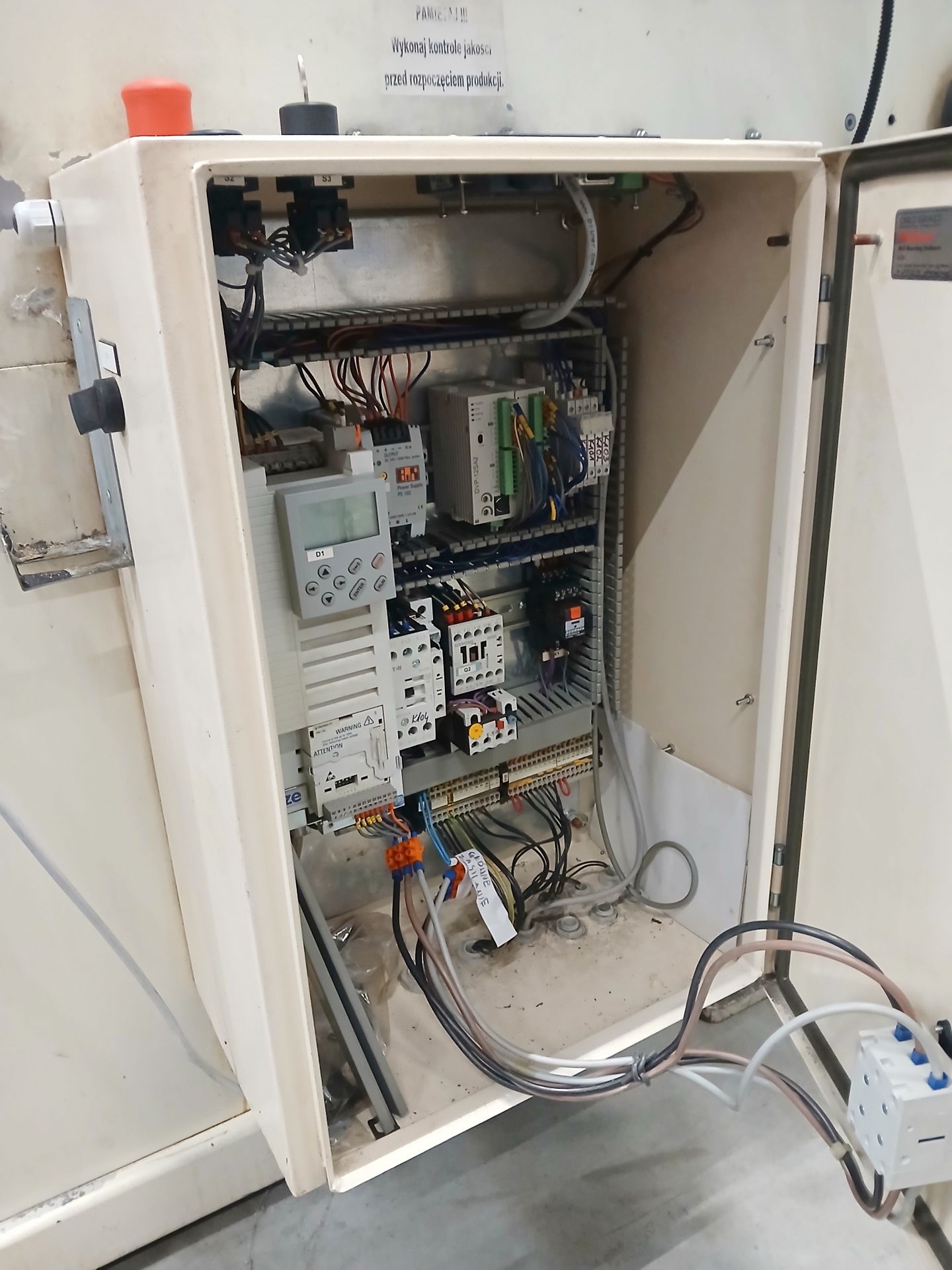

• sterownik PLC
• wózek załadowczy
• ładowność: 5 t
• maksymalna szerokość taśmy materiału: 1250 mm
• maksymalna średnica wewnętrzna kręgu blachy: 510 mm
• prędkość rozwijana: automatyczna, regulowana bezstopniowo
• sterowanie: hydrauliczne
• pojemność zbiornika oleju: 18 l
• pompa oleju V2P-D z silnikiem 3SG-90L-4PC
• czujnik ciśnienia hydraulicznego ADZ-SM-20.0-100bar
• motoreduktor SK9032.1 VL-100L/4
• elektrozawór RPE-063211/02400E1K1
• moc silnika: 2,2 kW
• zasilanie: 3x 400 V
• gabaryty (dł. x szer. x wys.): 2300 x 1200 x 1430 mm
• ciężar maszyny: 2400 kg

Stół hydrauliczny SPX-20/130-2C

• rok produkcji: 2010

Nawijak do blachy

• rok produkcji: 2011
