Linia do tłoczenia i wykrawania blachy z kręgu RASTER HR60 SL-4S

Linia do tłoczenia i wykrawania blachy z kręgu RASTER HR60 SL-4S zbudowana została w 2009 roku. W okresie eksploatacji była regularnie poddawana przeglądom technicznym.

Linia przeznaczona jest do precyzyjnej obróbki blachy rozwijanej bezpośrednio z kręgu. Znajduje zastosowanie w produkcji seryjnej elementów metalowych wykorzystywanych w wielu gałęziach przemysłu, takich jak uchwyty, obudowy lub części samochodowe. Zastosowane urządzenia gwarantują wysoką dokładność oraz powtarzalność produkowanych detali.

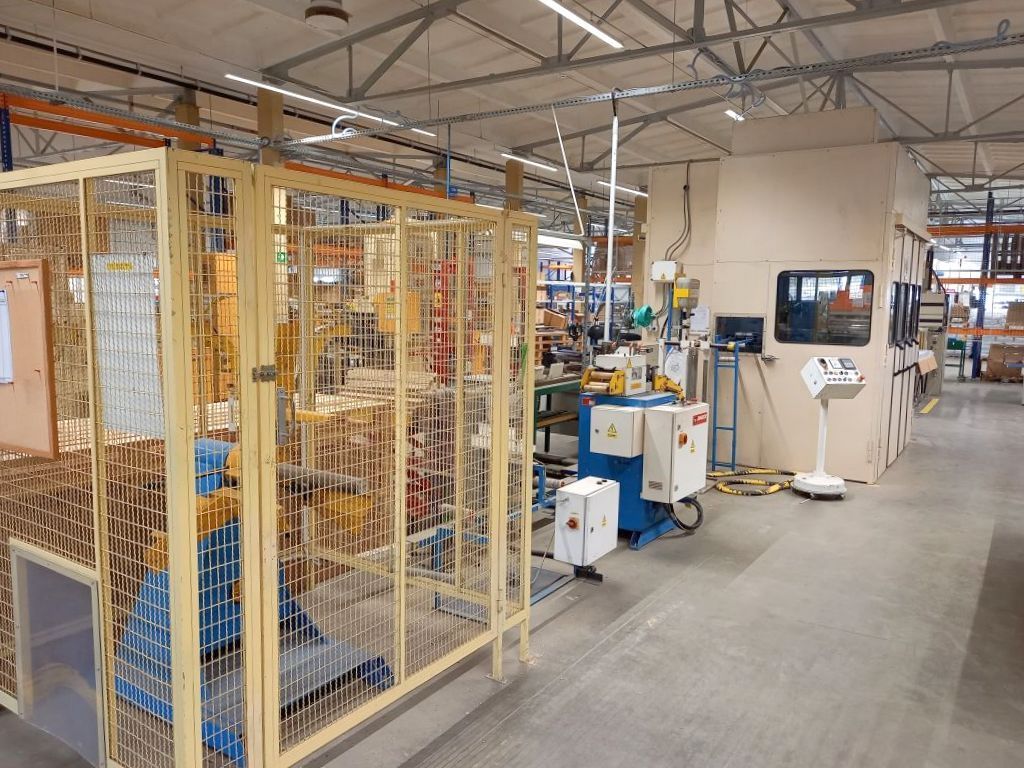

Linia do wykrawania blach z kręgu składa się z następujących elementów:

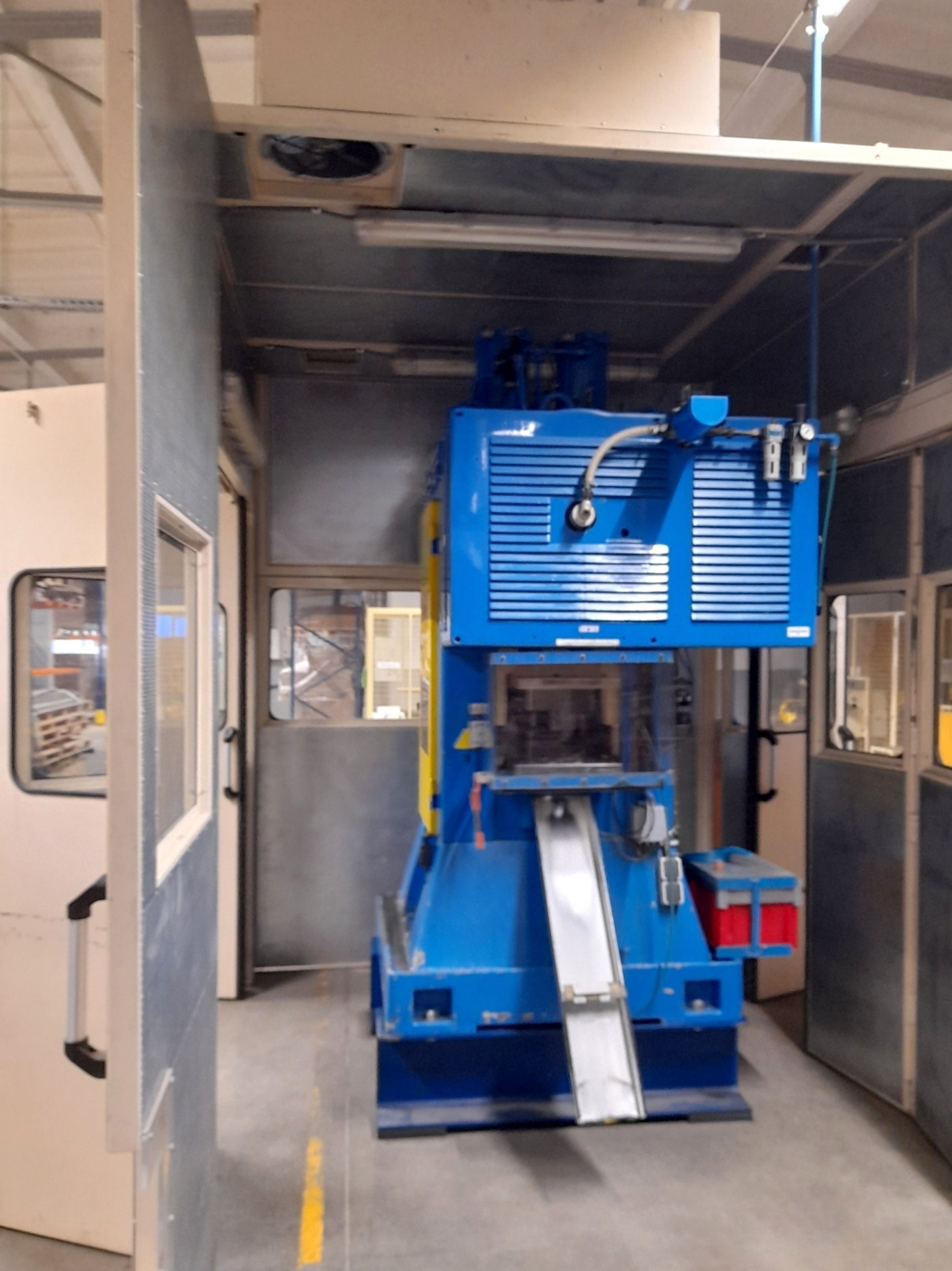

– prasa mimośrodowa szybkobieżna RASTER HR60 SL-4S
– odwijak do blachy
– regulator pętli przed i za prostowarką do blachy

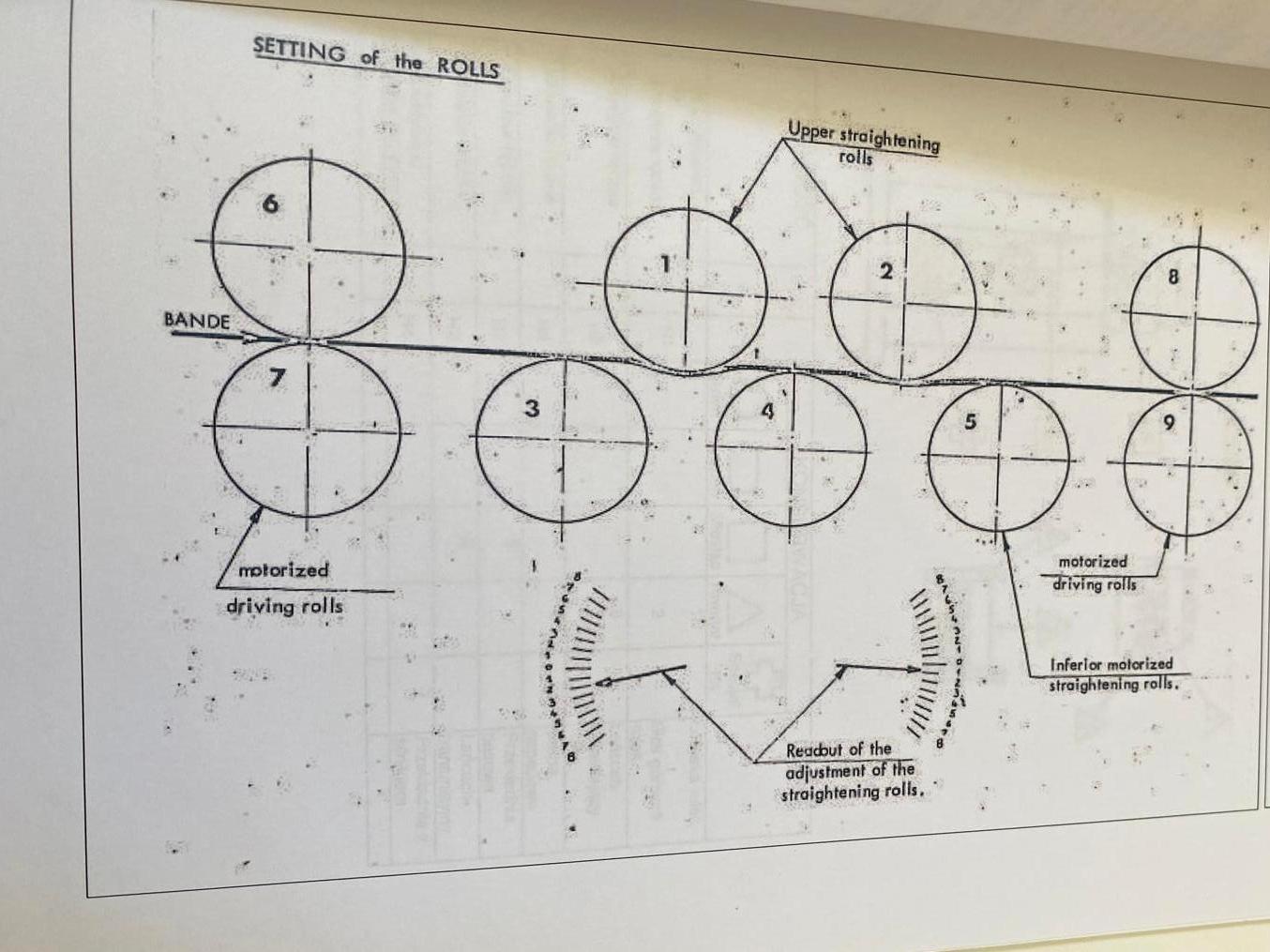

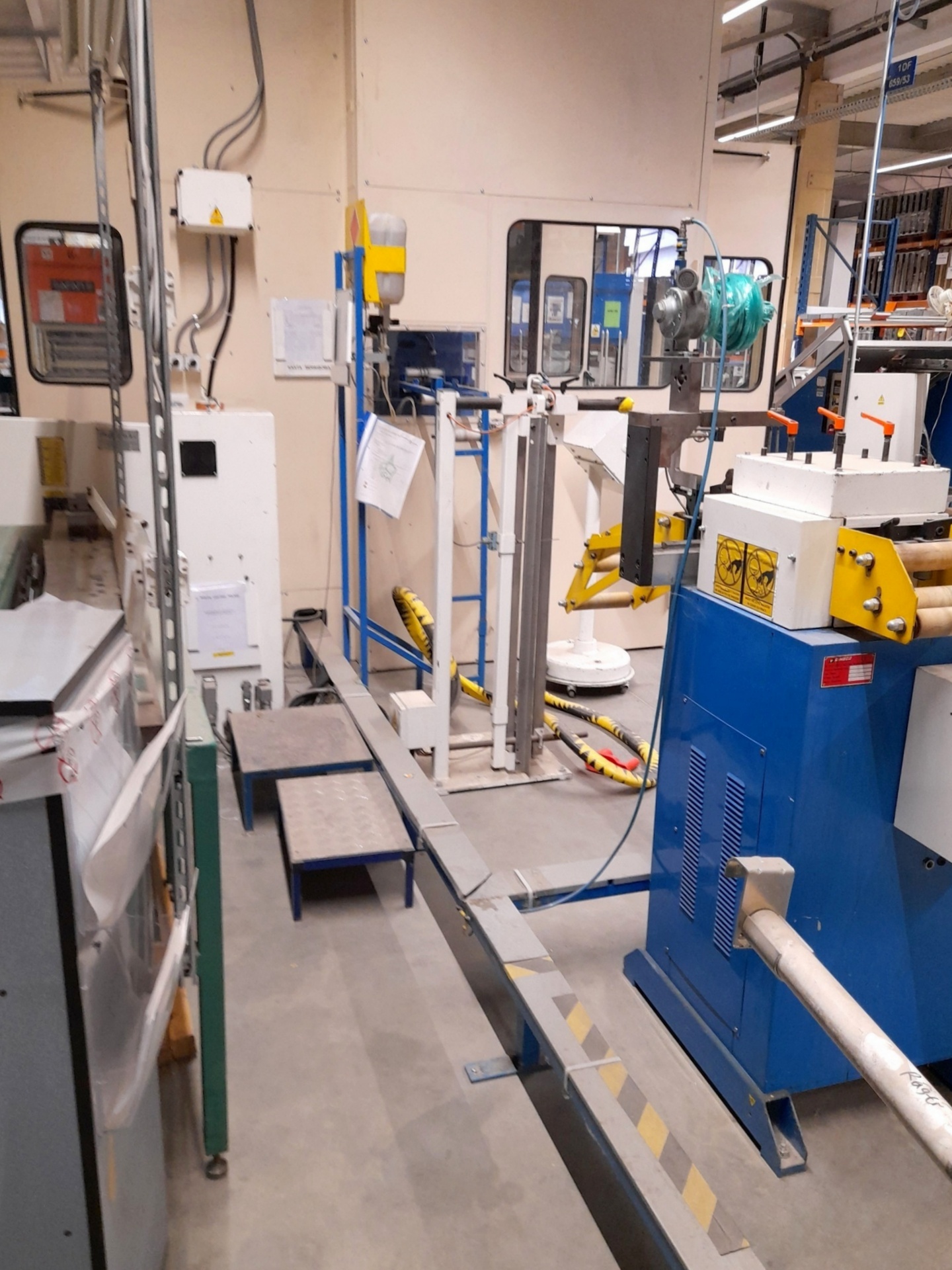

– prostowarka do blachy
– pojemnik na detale
– pulpit sterowniczy
– szafa sterownicza

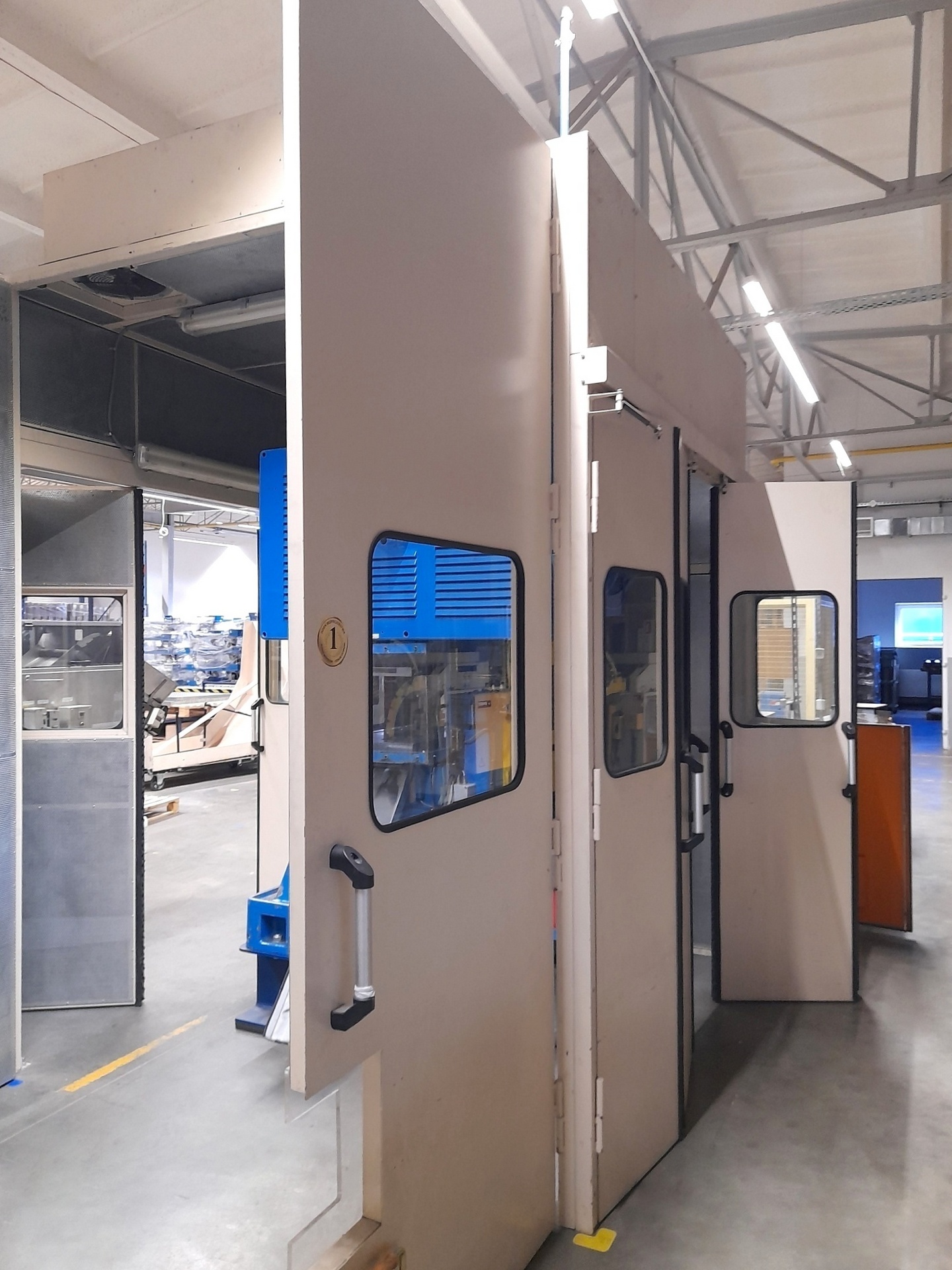

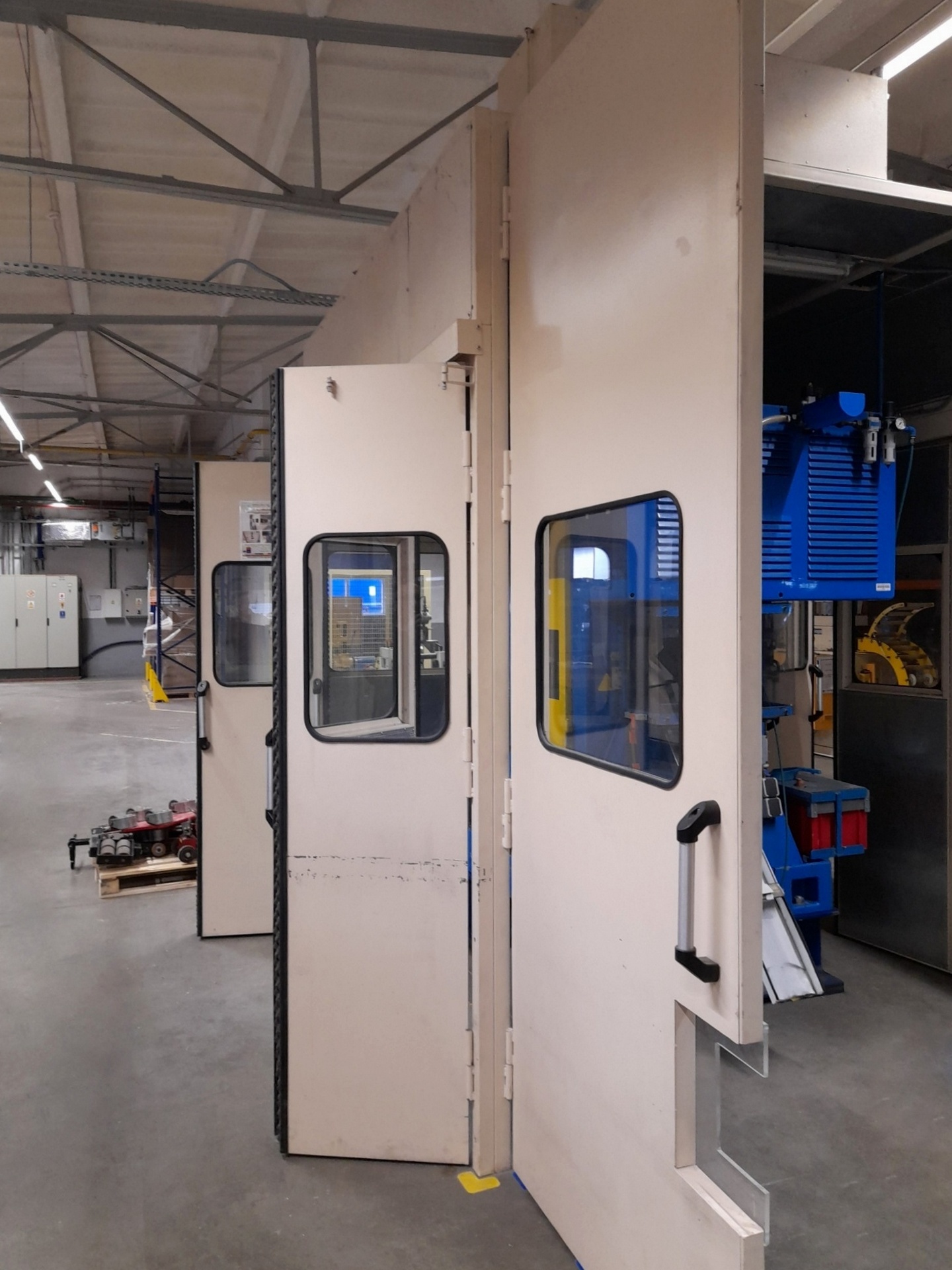

Obróbka rozpoczyna się od stopniowego odwijania blachy z kręgu i podawania jej w kierunku obszaru roboczego. Materiał następnie przechodzi przez prostowarkę, która eliminuje odkształcenia powstałe podczas zwijania blachy w krąg, zapewniając mu odpowiednią płaskość przed dalszą obróbką. Wyprostowana taśma blachy trafia do prasy RASTER, gdzie wykonywane są operacje tłoczenia i wykrawania. Prasa o sile nacisku 60 ton wyposażona jest w dwa korbowody, a jej układ napędowy zapewnia równomierne przenoszenie momentu obrotowego i płynną pracę maszyny. Po zakończeniu obróbki gotowe detale trafiają do pojemnika. Całość została obudowana strefą bezpieczeństwa obejmującą obszar pracy urządzeń.

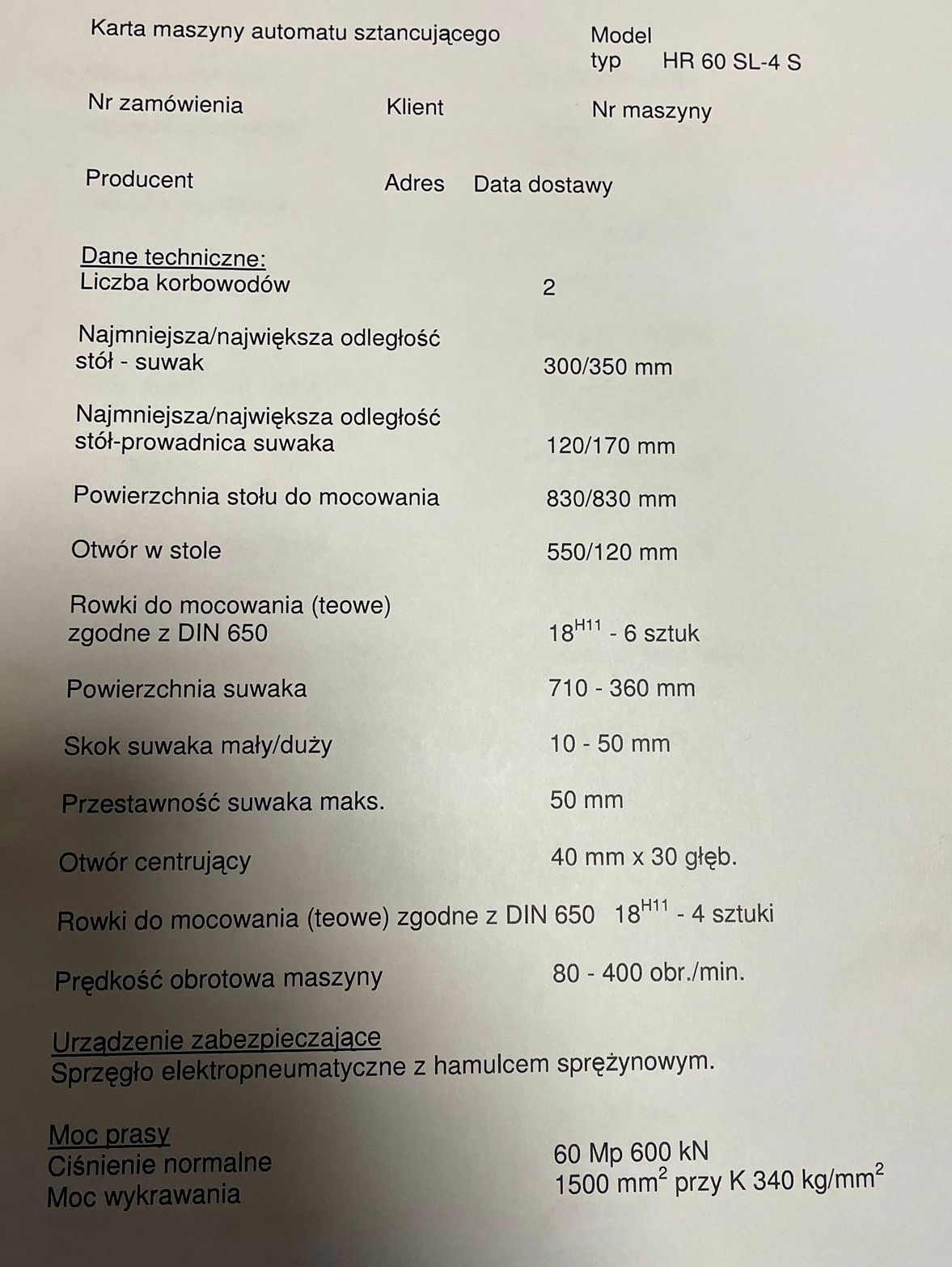

Specyfikacja techniczna linii do tłoczenia i wykrawania blach z kręgu RASTER HR60 SL-4S

Prasa mimośrodowa RASTER HR60 SL-4S

• maksymalna siła nacisku: 60 t (600 kN)
• powierzchnia mocowania stołu roboczego (dł. x szer.): 830 x 830 mm
• wymiary otworu w stole roboczym: 550 x 120 mm
• maksymalny skok suwaka: 50 mm
• minimalny skok suwaka: 10 mm
• nastawność suwaka: 50 mm
• wymiary suwaka (dł. x szer.): 710 x 360 mm
• maksymalna odległość od stołu roboczego do suwaka: 350 mm
• minimalna odległość od stołu roboczego do suwaka: 300 mm
• maksymalna odległość od stołu roboczego do prowadnicy suwaka: 170 mm
• minimalna odległość od stołu roboczego do prowadnicy suwaka: 120 mm
• liczba rowków T-owych w stole roboczym: 6
• liczba rowków T-owych w suwaku: 4
• wydajność wykrawania: 1500 mm2 przy K=340 kg/mm2
• szerokość rowków T-owych: 18 mm
• liczba korbowodów: 2
• sprzęgło elektropneumatyczne z hamulcem sprężynowym

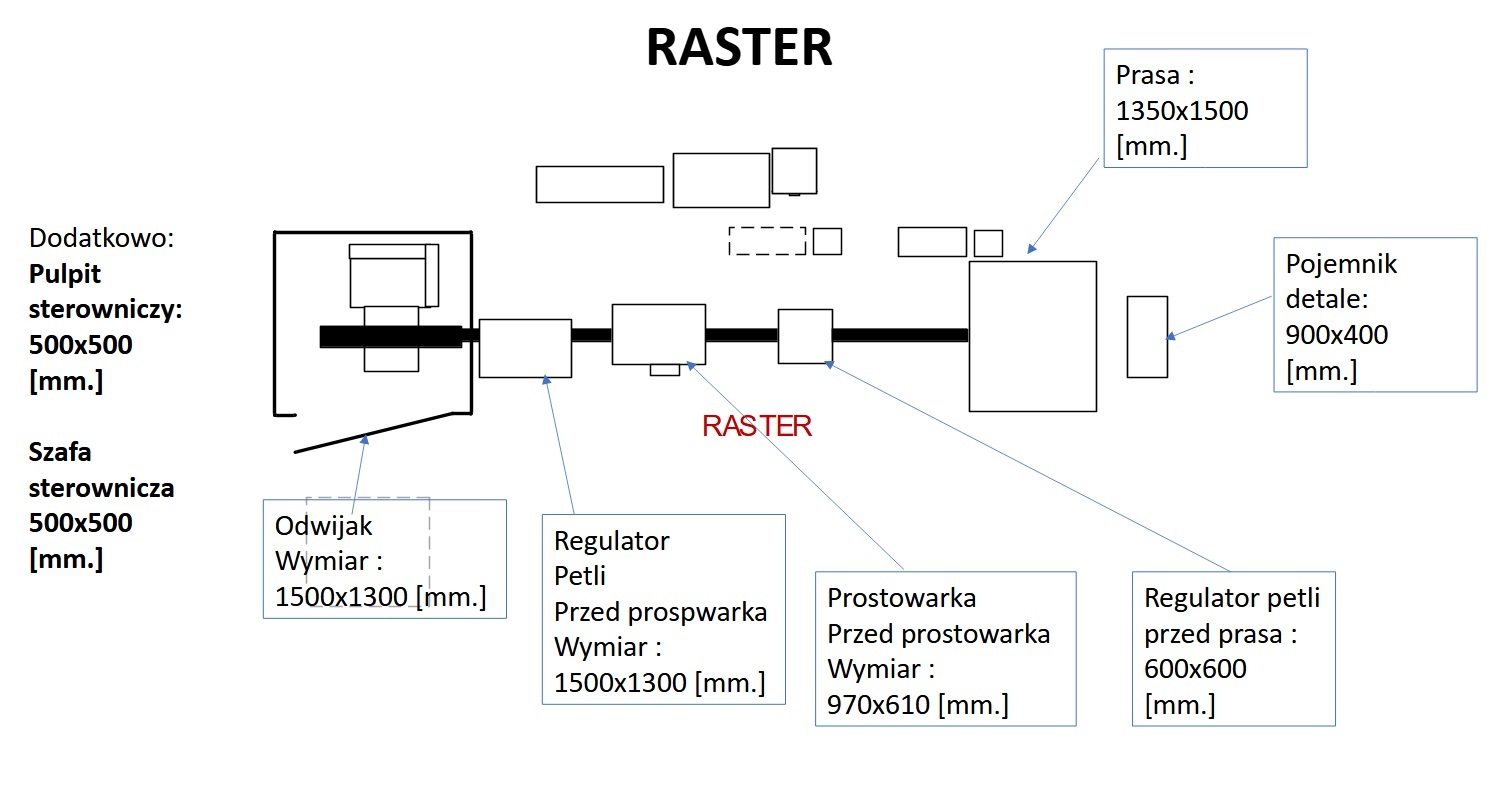

Wymiary elementów linii

• wymiary odwijaka do blachy: 1500 x 1300 mm
• wymiary prostowarki do blachy: 970 x 610 mm
• wymiary prasy: 1350 x 1500 mm
• wymiary pojemnika na detale: 900 x 400 mm
• wymiary pulpitu sterowniczego: 500 x 500 mm
• wymiary szafy sterowniczej: 500 x 500 mm
