Linia lakiernicza UV AEROTERM

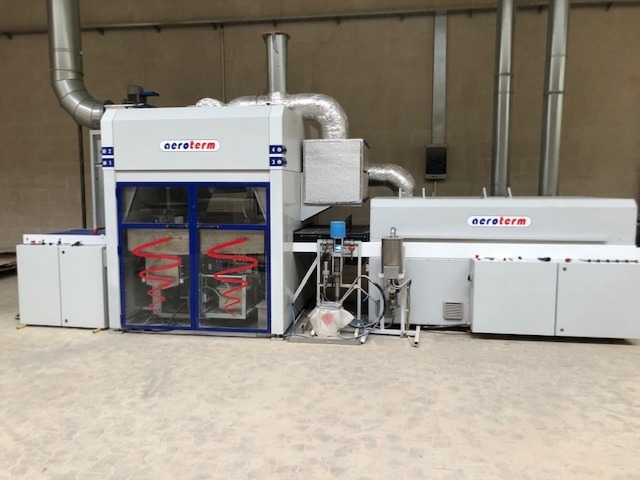

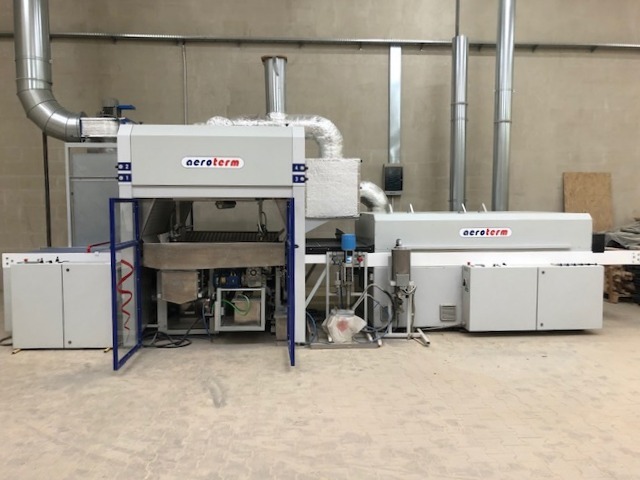

Linia lakiernicza UV AEROTERM zbudowana została w 2015 roku w Czechach przez AEROTERM a.s. Linia służy do automatycznego lakierowania UV płaskich elementów wykonanych z drewna lub metalu. Proces odbywa się w sposób ciągły, bez konieczności ręcznego przenoszenia detali. Transport pomiędzy poszczególnymi etapami realizowany jest za pomocą systemu przenośników.

W skład instalacji wchodzi:
– przenośnik taśmowy załadunkowy
– automat lakierniczy BSA 900uvkpa
– tunel UV ULTRATERM UV770/240two-kpa
– układ sterowania
– system aplikacji farb i lakierów

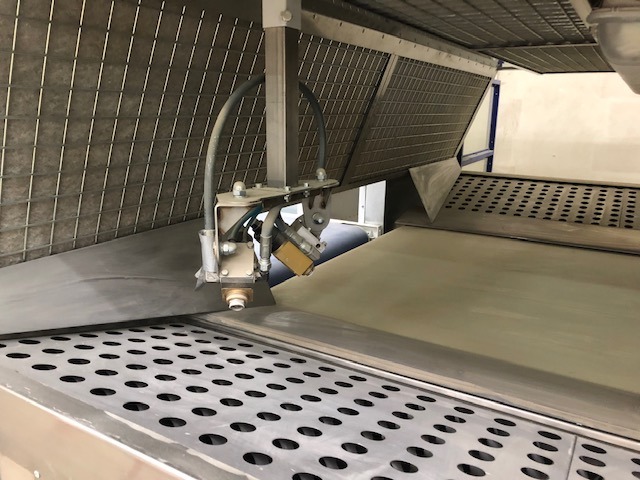

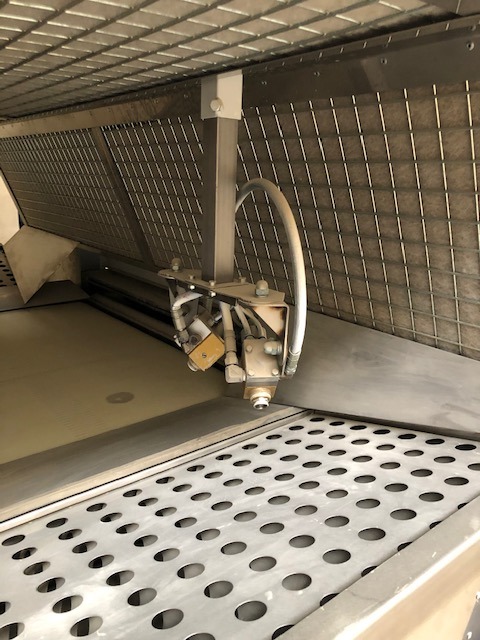

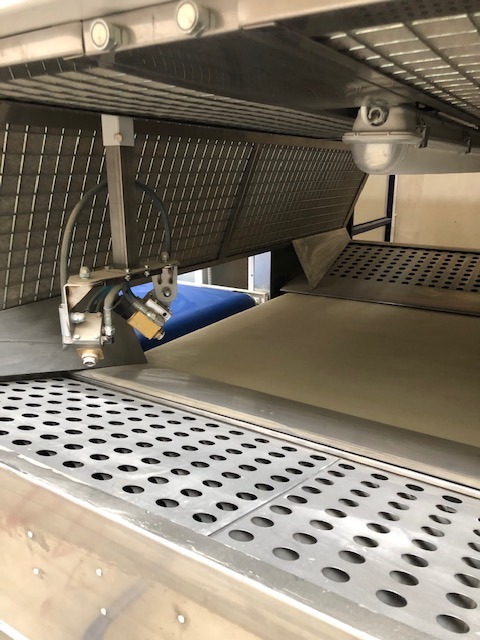

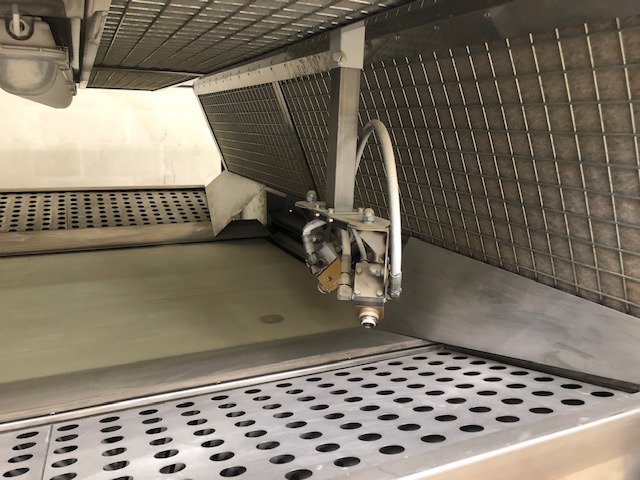

Lakierowanie UV odbywa się w automacie lakierniczym AEROTERM BSA 900uvkpa. Urządzenie wyposażone zostało w dwa ramiona natryskowe, każde z dwoma pistoletami natryskowymi. Pistolety przeznaczone są do nanoszenia bezrozpuszczalnikowych, niepalnych lakierów oraz farb UV. Ich położenie można regulować w zależności od wymiarów lakierowanego elementu. Czujnik optyczny automatycznie steruje pracą pistoletów, uwzględniając długość obrabianego detalu oraz prędkość przenośnika.

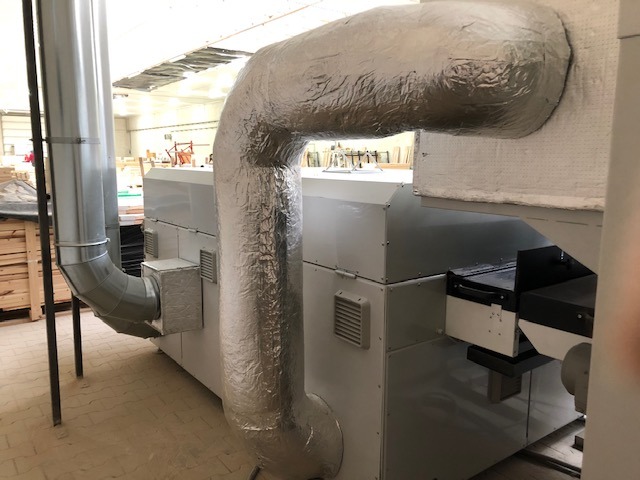

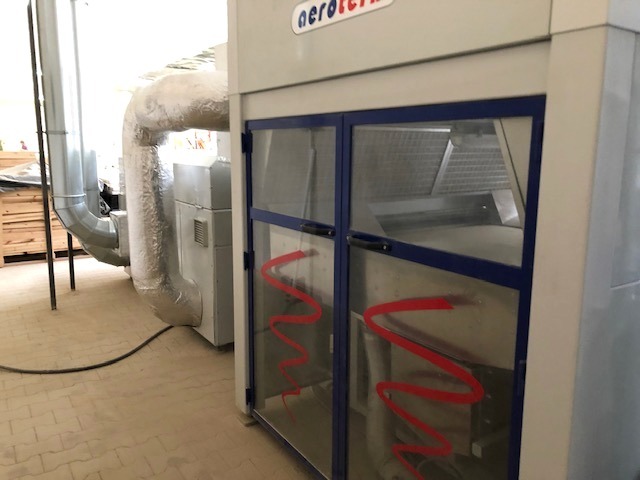

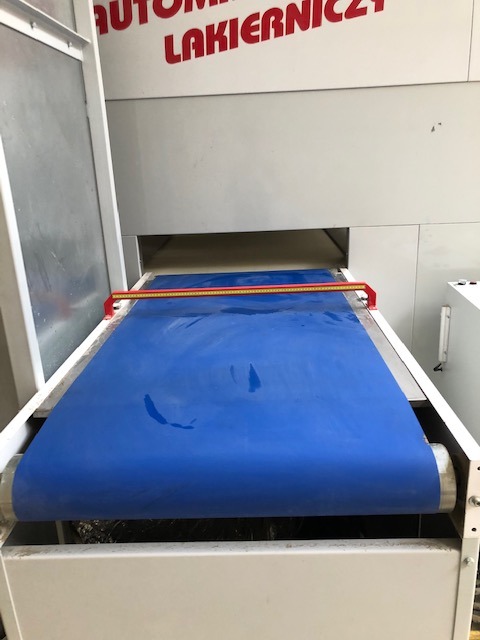

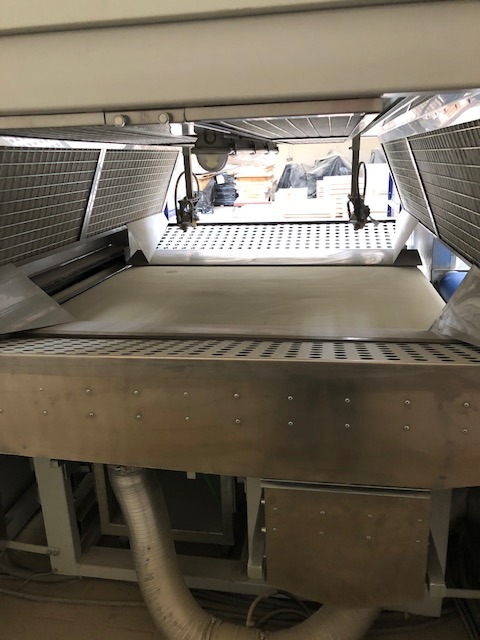

Elementy przechodzą przez wentylowaną kabinę natryskową na dwuczęściowym przenośniku taśmowym z płynnie regulowaną prędkością. Nadmiar lakieru trafia do pojemników zbiorczych i może zostać ponownie wykorzystany. Zanieczyszczenia powstające podczas lakierowania są usuwane przez instalację odciągową.

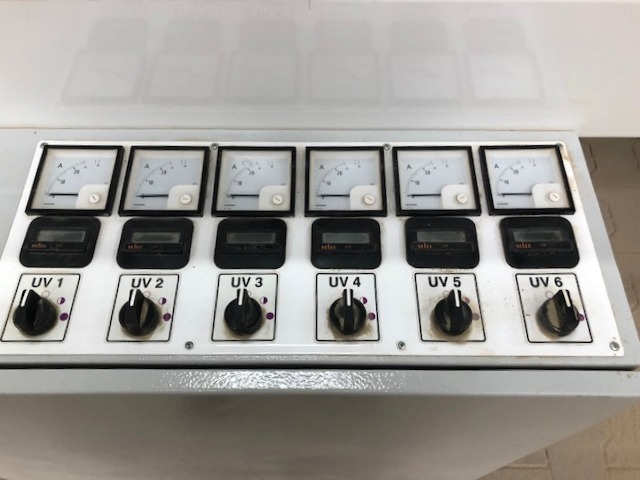

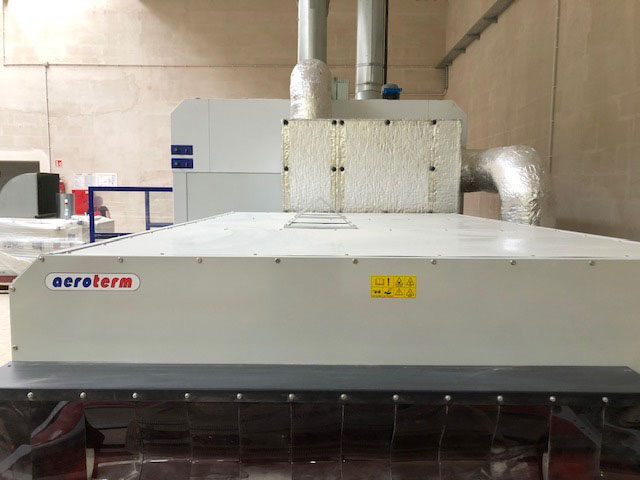

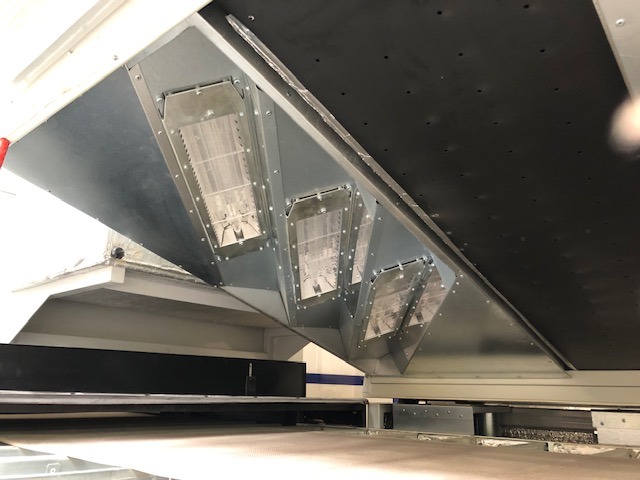

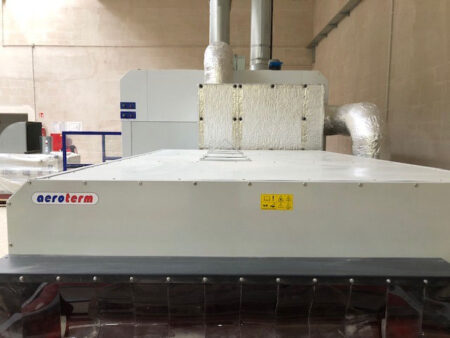

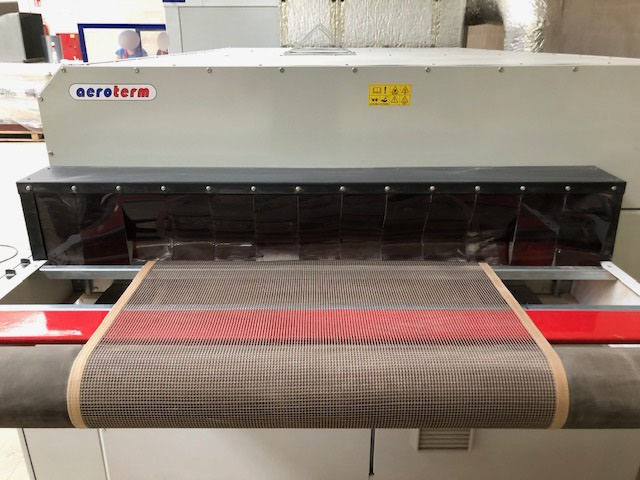

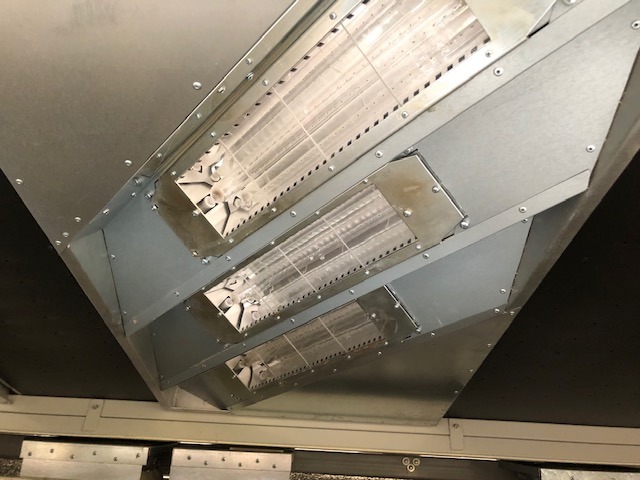

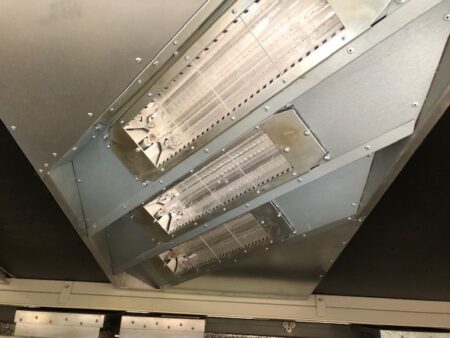

Po aplikacji powłoki elementy trafiają do tunelu UV AEROTERM ULTRATERM UV770/240two-kpa, wyposażonego w sześć lamp UV o mocy 120 W/cm każda. Urządzenie pozwala na szybkie utwardzenie powłoki za pomocą promieniowania ultrafioletowego. Utwardzona powłoka charakteryzuje się odpowiednimi właściwościami mechanicznymi oraz odpornością na działanie czynników zewnętrznych.

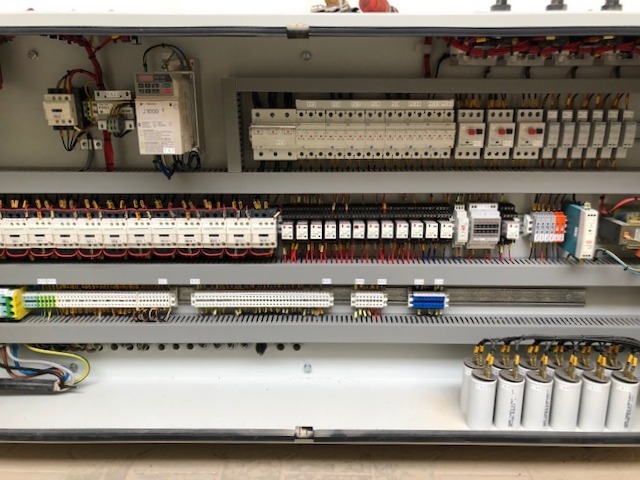

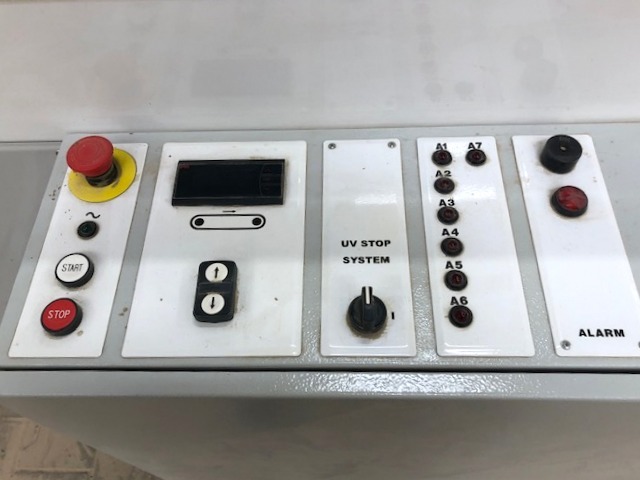

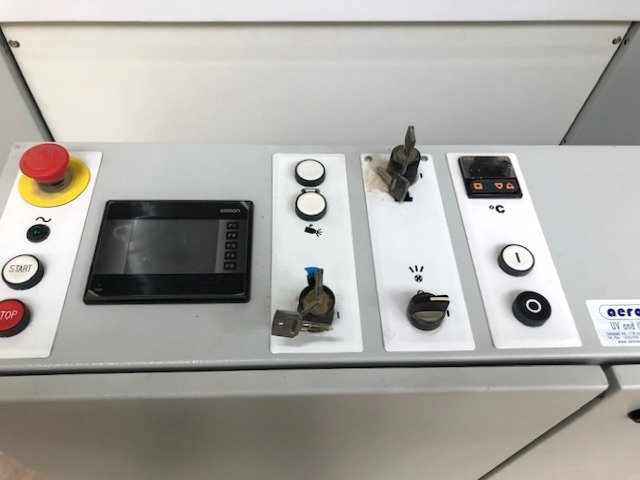

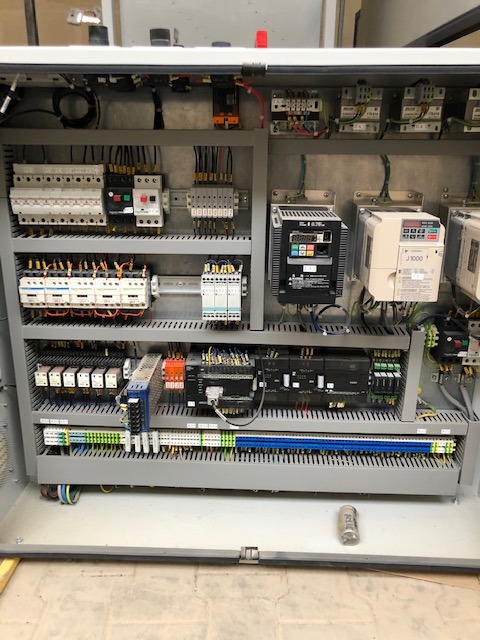

Linia do lakierowania UV AEROTERM wyposażona jest również w intuicyjny układ sterowania oraz system aplikacji farb i lakierów. Zastosowane rozwiązania tworzą kompletną linię do lakierowania UV, przeznaczoną zarówno dla małych, jak i dużych zakładów przemysłowych.

Specyfikacja techniczna automatycznej linii do lakierowania UV AEROTERM

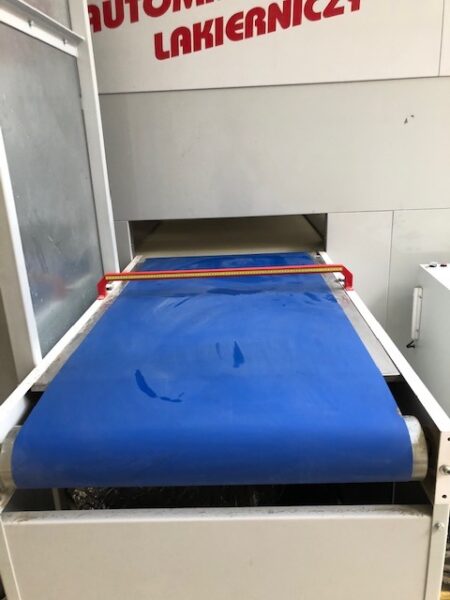

Przenośnik taśmowy załadunkowy

• prędkość robocza: 1,2-7 m/min
• wymiary (dł. x szer.): 1500 x 770 mm

Automat lakierniczy AEROTERM BSA 900uvkpa

• rok produkcji: 2015
• 2 ramiona z 2 pistoletami natryskowymi każde
• wymiary komory lakierniczej (dł. x szer.): 1400 x 1000 mm
• szerokość przenośnika taśmowego: 770 mm
• odległość od podłogi do powierzchni przenośnika taśmowego: 930 mm
• moc zainstalowana: 11,3 kW
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 2300 x 2500 x 3000 mm

Tunel suszący UV AEROTERM ULTRATERM UV770/240two-kpa

• rok produkcji: 2015
• liczba lamp UV: 6
• moc lampy UV: 120 W/cm
• zasilanie: 400 V; 50 Hz
• gabaryty (dł. x szer.): 3000 x 800 mm

System aplikacji farb i lakierów

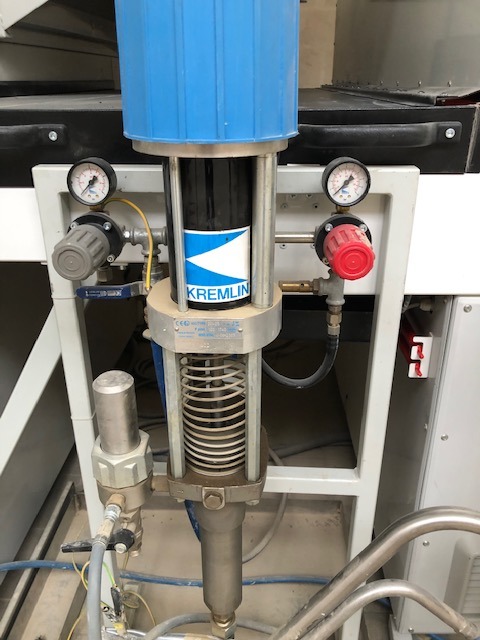

• pompa lakiernicza: SAMES KREMLIN Airmix 20.25
• pistolet natryskowy: SAMES KREMLIN AVX Airmix (4 szt.)
