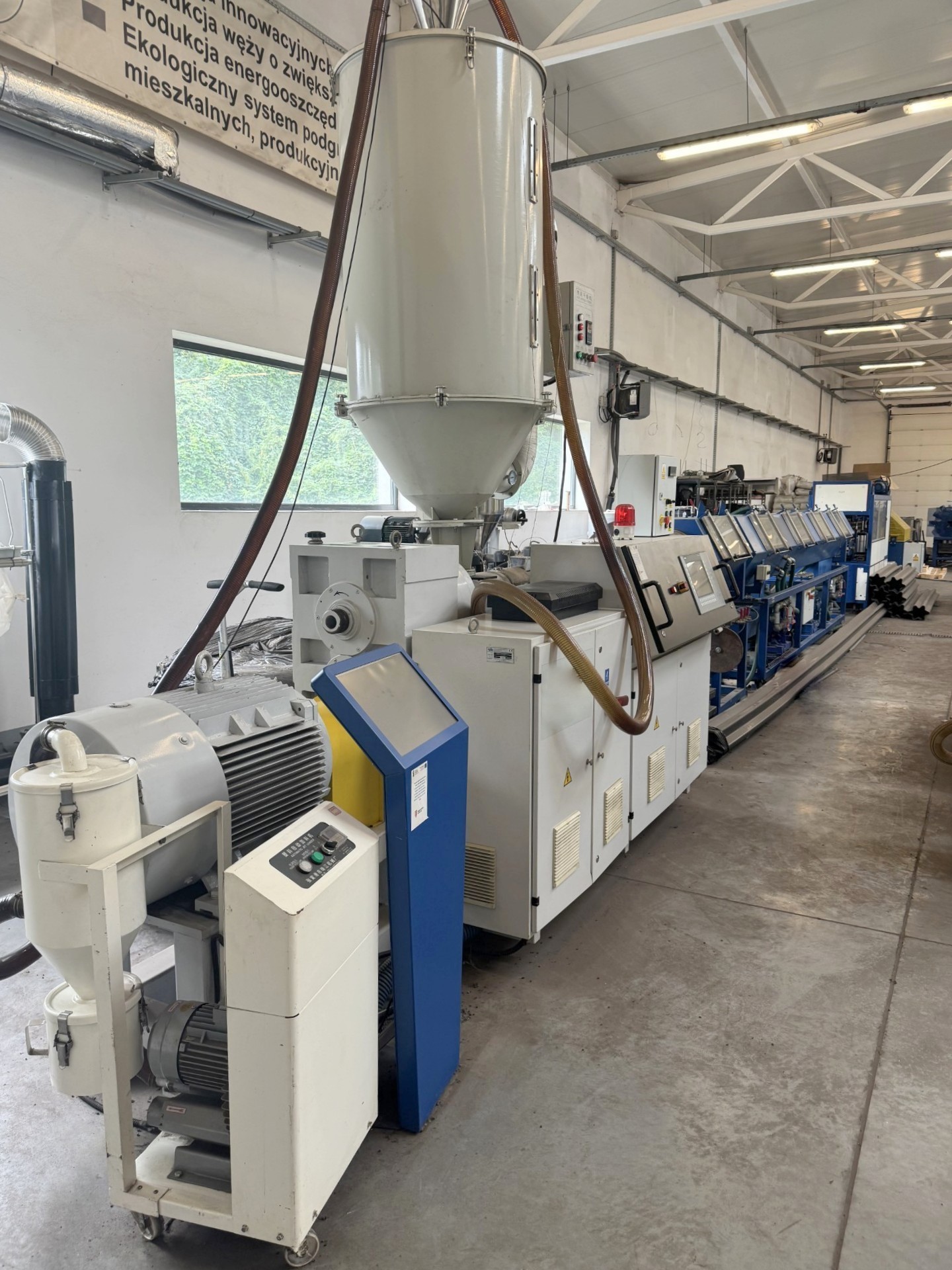

Linia wytłaczająca JINHU GROUP JHE 60-33

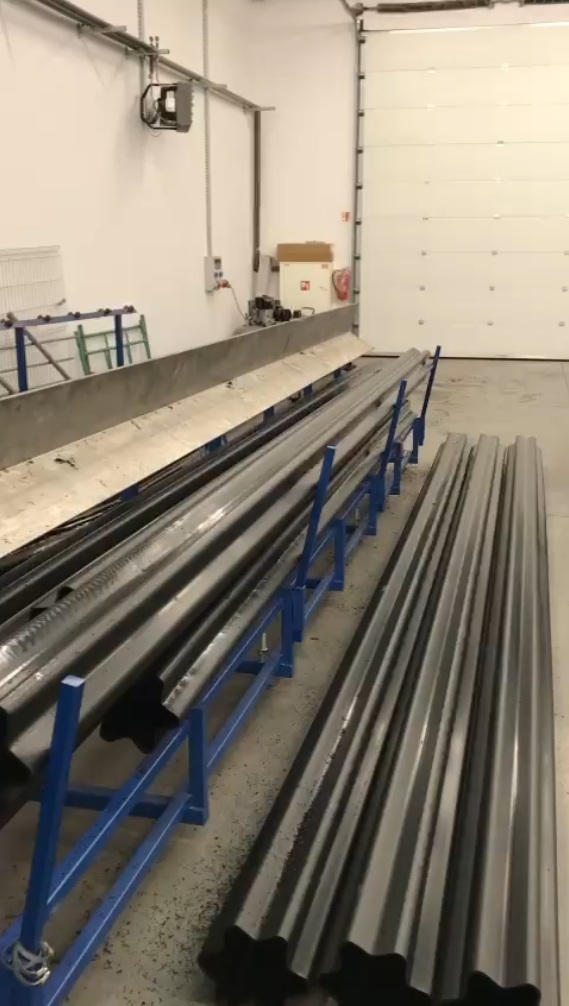

Linia wytłaczająca JINHU GROUP JHE 60-33 zbudowana została w 2017 roku w Chinach przez Shanghai Jinhu Pipe Equipment Co.,LTD. Obecnie linia skonfigurowana jest do produkcji innowacyjnych rur z polietylenu (PE) o średnicy 250 mm, przeznaczonych do gruntowych wymienników ciepła. Wytwarzane rury charakteryzują się gwiaździstym przekrojem oraz wewnętrzną warstwą z nanosrebrem o właściwościach antygrzybicznych i antybakteryjnych. W porównaniu z tradycyjnymi rurami okrągłymi, gwiaździsty przekrój zapewnia większą powierzchnię wymiany ciepła. Po wymianie głowicy i kalibratora linia wytłaczająca JINHU GROUP umożliwia również produkcję rur okrągłych oraz profili.

Linia do wytłaczania JINHU GROUP JHE 60-33 składa się z następujących elementów:
– wytłaczarka jednoślimakowa do polietylenu (PE) JHE 60-33
– wytłaczarka jednoślimakowa JHE 30-25
– głowica wytłaczarska do rur o przekroju gwiaździstym fi 250
– forma do zmiany przekroju rury z gwiaździstego na okrągły fi 200
– automatyczna przecinarka tarczowa
– zgrzewarka NOWATECH UHRB-315/400

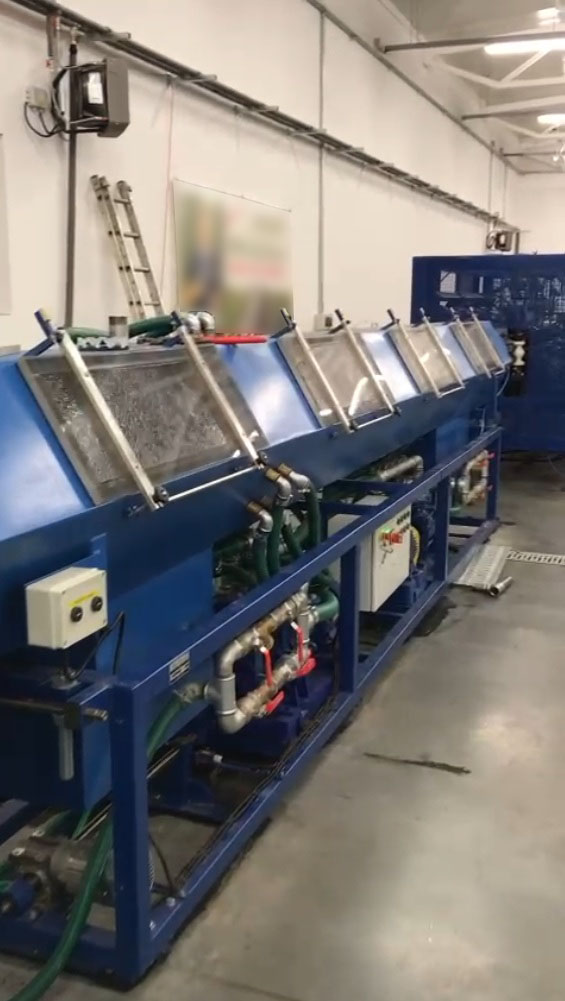

– wanna próżniowo-chłodząca WChPd 250
– odciąg gąsienicowy
– rynna odkładcza

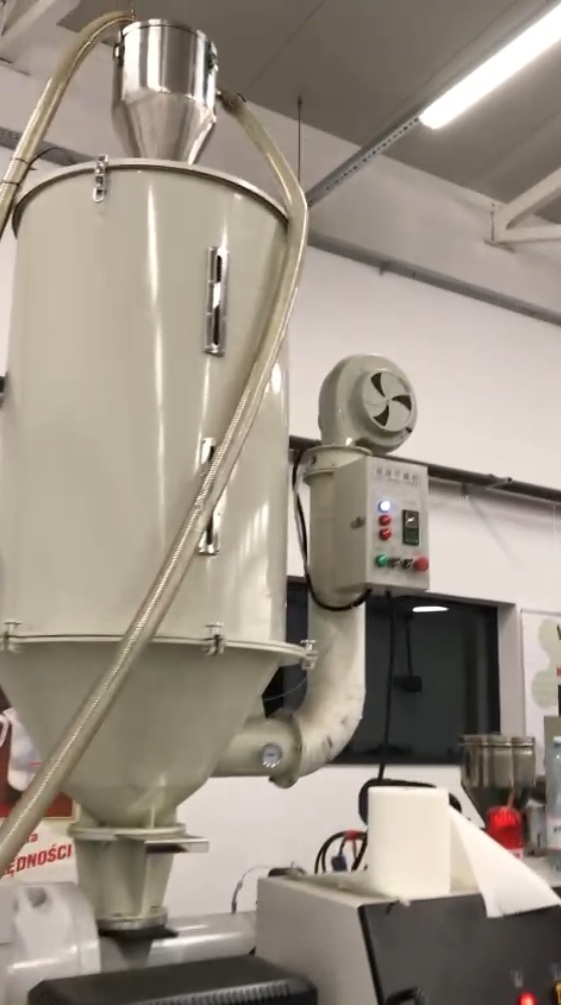

– automatyczny podajnik granulatu

Proces produkcji rur realizowany jest przy użyciu dwóch współpracujących ze sobą wytłaczarek do tworzyw sztucznych. Pierwsza przetwarza polietylen przeznaczony do wykonania głównej warstwy rury, natomiast druga podaje tworzywo wzbogacone nanosrebrem, z którego powstaje warstwa wewnętrzna. Oba materiały trafiają jednocześnie do głowicy wytłaczarskiej, gdzie zostają połączone i uformowane w rurę o charakterystycznym gwiaździstym przekroju. Następnie rura przechodzi przez kalibrator nadający jej wymagane wymiary, po czym jest chłodzona, przesuwana przez odciąg gąsienicowy i cięta na określone długości.

Specyfikacja techniczna linii do wytłaczania rur i profili JINHU GROUP JHE 60-33

Wytłaczarka jednoślimakowa JHE 60-33

• maksymalna wydajność: 300 kg/h
• średnica ślimaka: 60 mm
• współczynnik długość/średnica ślimaka: 33 L/D
• prędkość obrotowa ślimaka: 120 obr/min
• wysokość osi wytłaczania: 120 mm
• moc grzewcza cylindra: 16 kW
• liczba stref grzewczych: 4
• łączna moc wentylatorów: 0,72 kW
• moc silnika napędu: 75 kW
• gabaryty (dł. x szer. x wys.): 3500 x 1900 x 1900 mm
• ciężar: 3000 kg

Wytłaczarka jednoślimakowa JHE 30-25

• maksymalna wydajność: 15 kg/h
• średnica ślimaka: 30 mm
• współczynnik długość/średnica ślimaka: 25 L/D
• maksymalna prędkość obrotowa ślimaka: 120 obr/min
• wysokość osi wytłaczania: 1050 mm
• moc grzewcza cylindra: 3,6 kW
• liczba stref grzewczych: 3
• łączna moc wentylatorów: 0,12 kW
• moc silnika napędu: 5,5 kW
• gabaryty (dł. x szer. x wys.): 1900 x 1200 x 1700 mm
• ciężar: 700 kg
