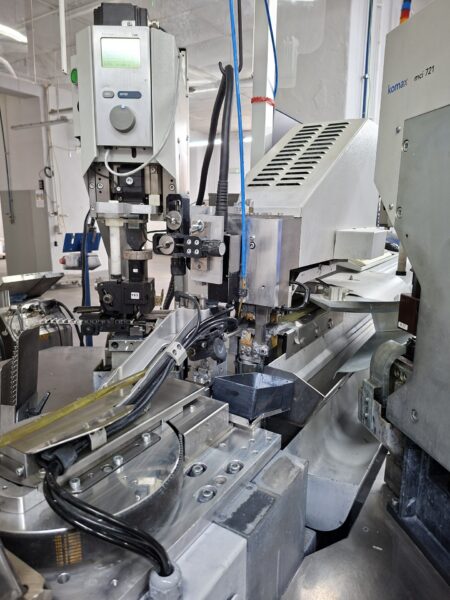

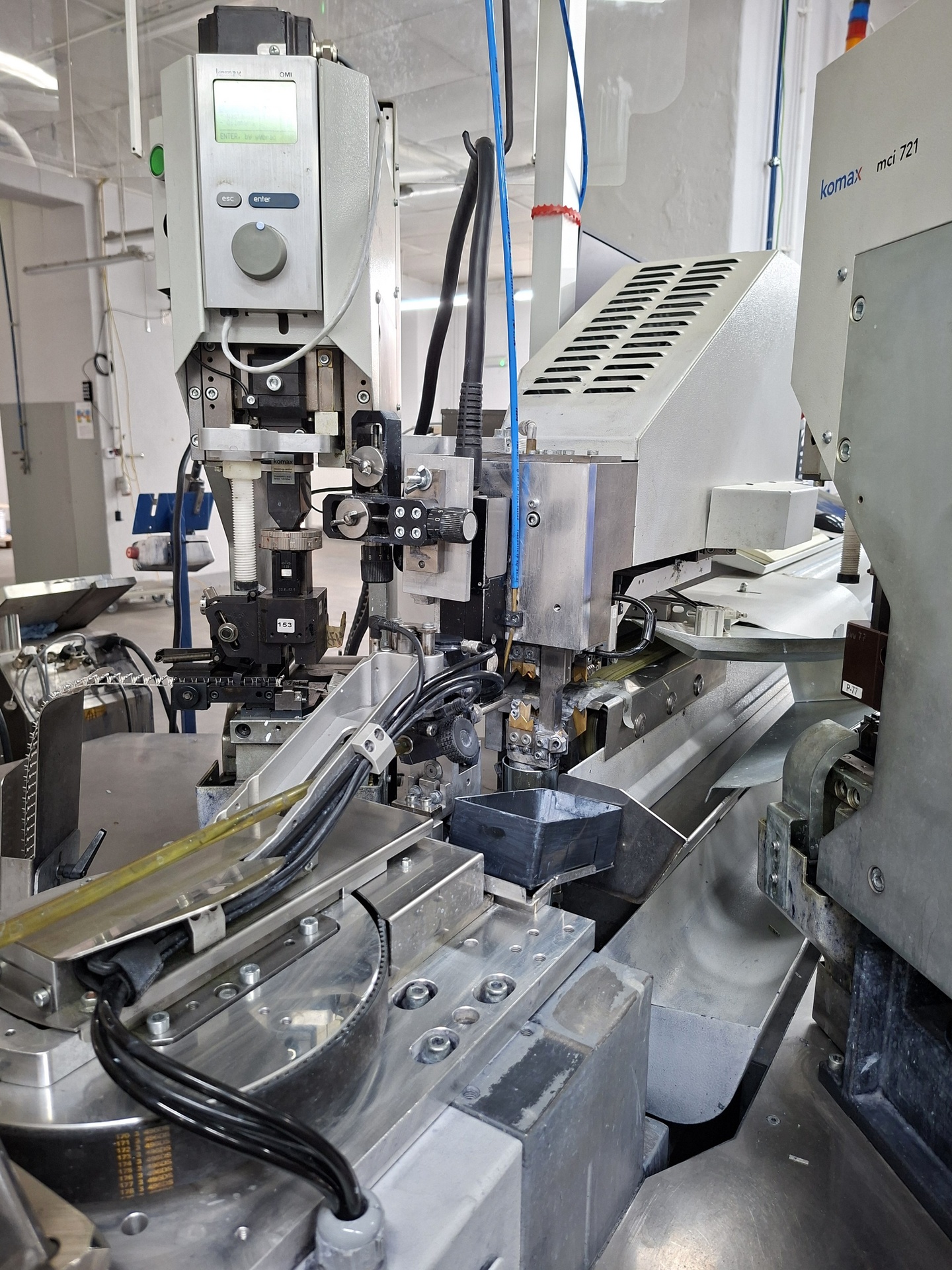

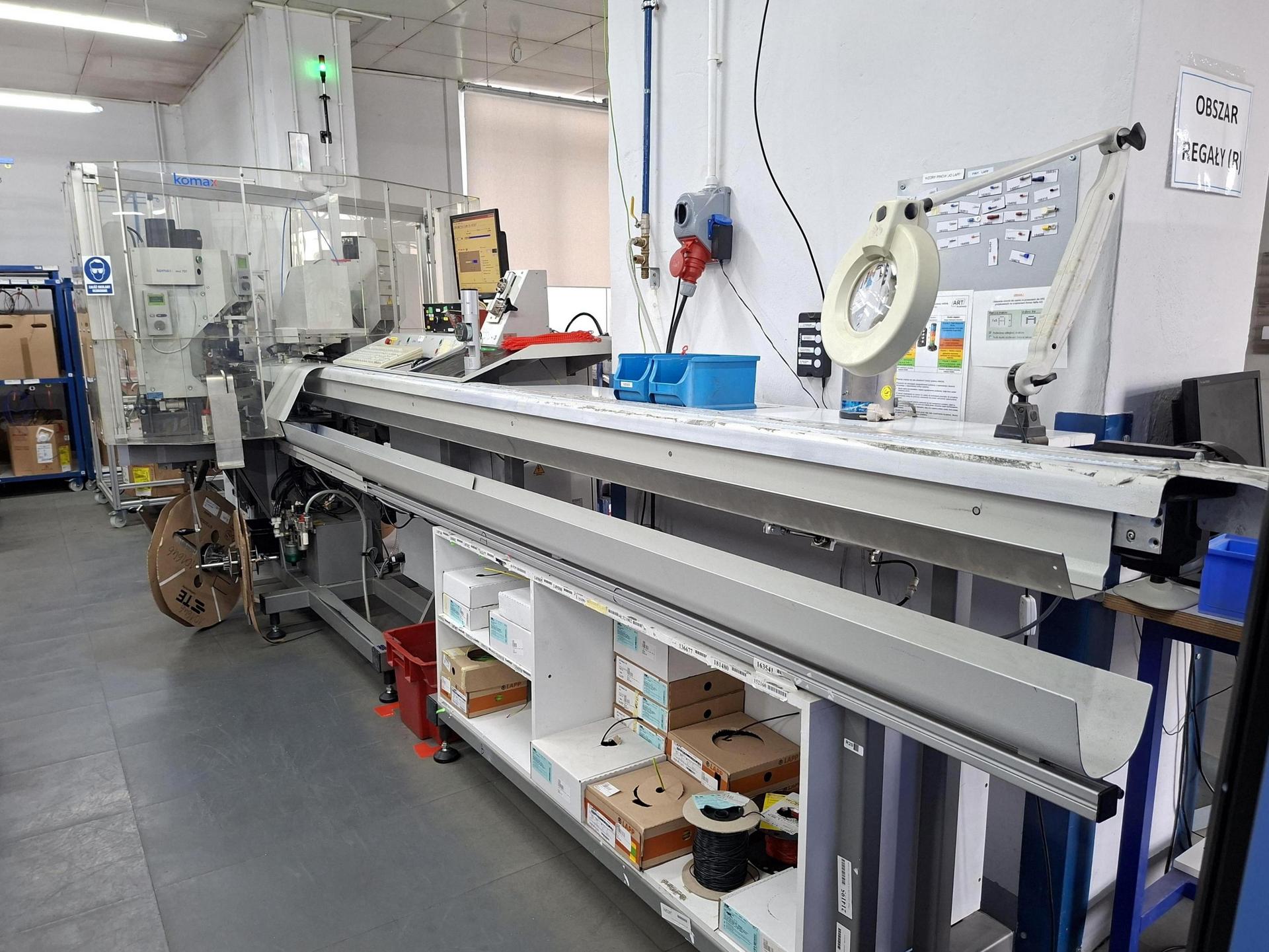

Maszyna do obróbki kabli KOMAX Alpha 433 L

Maszyna do obróbki kabli KOMAX Alpha 433 L zbudowana została w 2007 roku w Szwajcarii przez KOMAX AG. Urządzenie służy do automatycznej obróbki przewodów wykorzystywanych w instalacjach elektrycznych oraz zastosowaniach przemysłowych. Proces obejmuje pozycjonowanie przewodu, jego cięcie, usuwanie izolacji oraz zaciskanie końcówek. Wszystkie operacje wykonywane są w ramach jednego cyklu, bez konieczności ręcznego przemieszczania przewodu pomiędzy kolejnymi stanowiskami.

KOMAX Alpha 433 L przystosowany jest do pracy z przewodami o przekroju od 0,20 do 6 mm2 i maksymalnej długości 65000 mm. Maszyna wyposażona jest w cztery moduły do zaciskania końcówek mci 721 ze zintegrowanymi czujnikami siły zacisku oraz programowaną regulacją wysokości zacisku. Po zakończeniu obróbki gotowe przewody znakowane są bezpośrednio na izolacji. Nanoszone oznaczenia mogą zawierać numer identyfikacyjny, symbol lub inne informacje ułatwiające rozpoznanie przewodu podczas montażu oraz dalszego procesu produkcyjnego. Zastosowanie wszystkich tych rozwiązań gwarantuje sprawne przygotowanie kabli o określonych standardach, przy zachowaniu wysokiej powtarzalności. Automat do obróbki przewodów KOMAX Alpha waży około 1250 kg.

Specyfikacja techniczna maszyny do obróbki przewodów KOMAX Alpha 433 L

• maksymalna długość przewodu: 65000 mm
• minimalna długość przewodu: 60 mm
• przekrój przewodu: 0,2-6 mm2 (AWG24 – AWG10)
• dokładność długości przewodu: ± 1 mm lub <0,2% w zależności od długości przewodu
• długość odizolowania: 0,1-15 mm
• długość odizolowania z częściowym zdjęciem (początek przewodu): 45 mm ± 1 mm
• długość odizolowania z częściowym zdjęciem (koniec przewodu): 38 mm ± 1 mm
• izolacja: PCV, teflon, kynar, silikon, milene, nylon, neopren, włókno szklane
• system prowadzenia przewodów z bezszczotkowym serwomotorem AC i zintegrowanym systemem antypoślizgowym
• maksymalna prędkość prowadzenia przewodu: 10 m/s
• przyłącze pneumatyczne: 5-6 bar

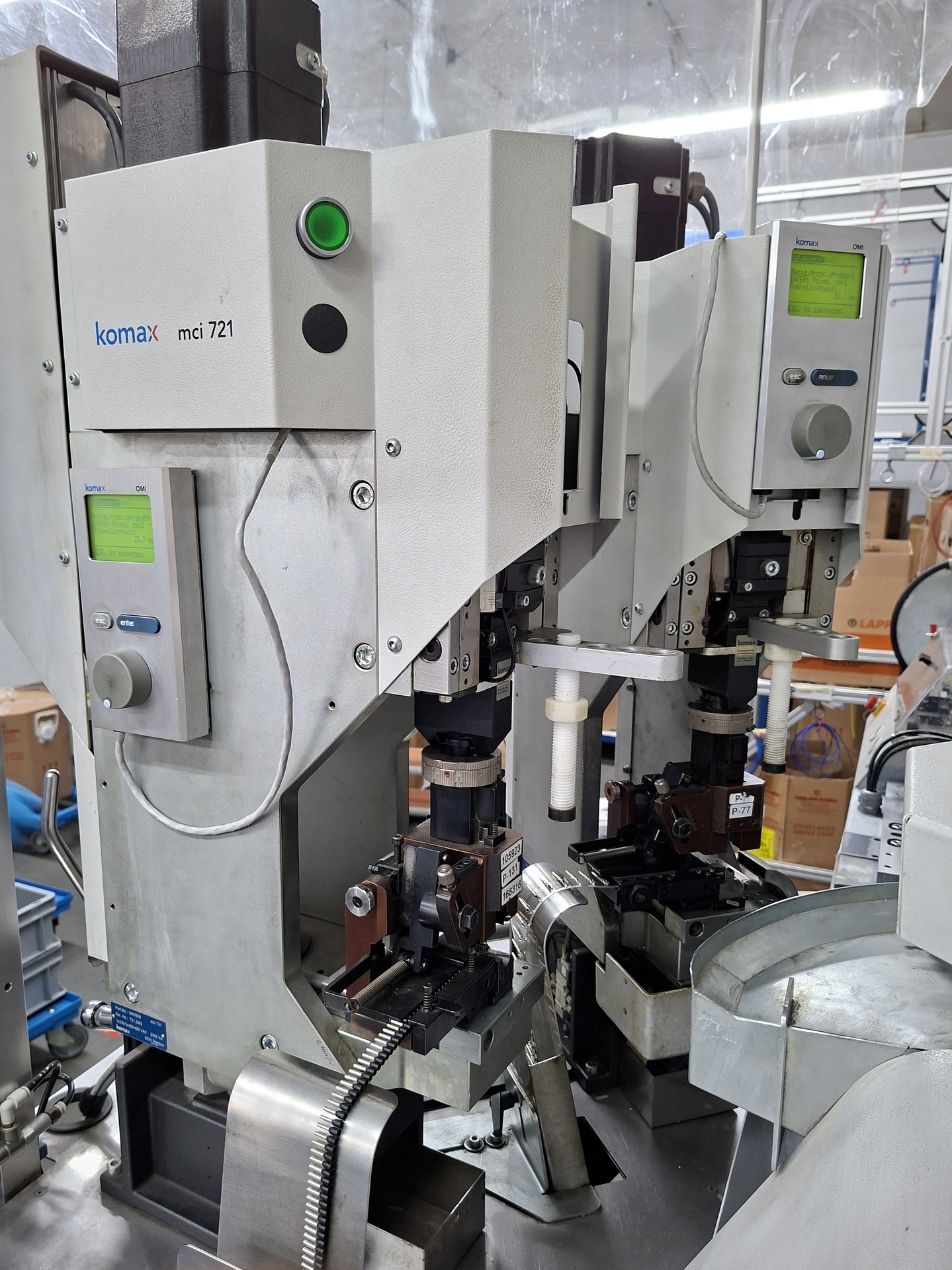

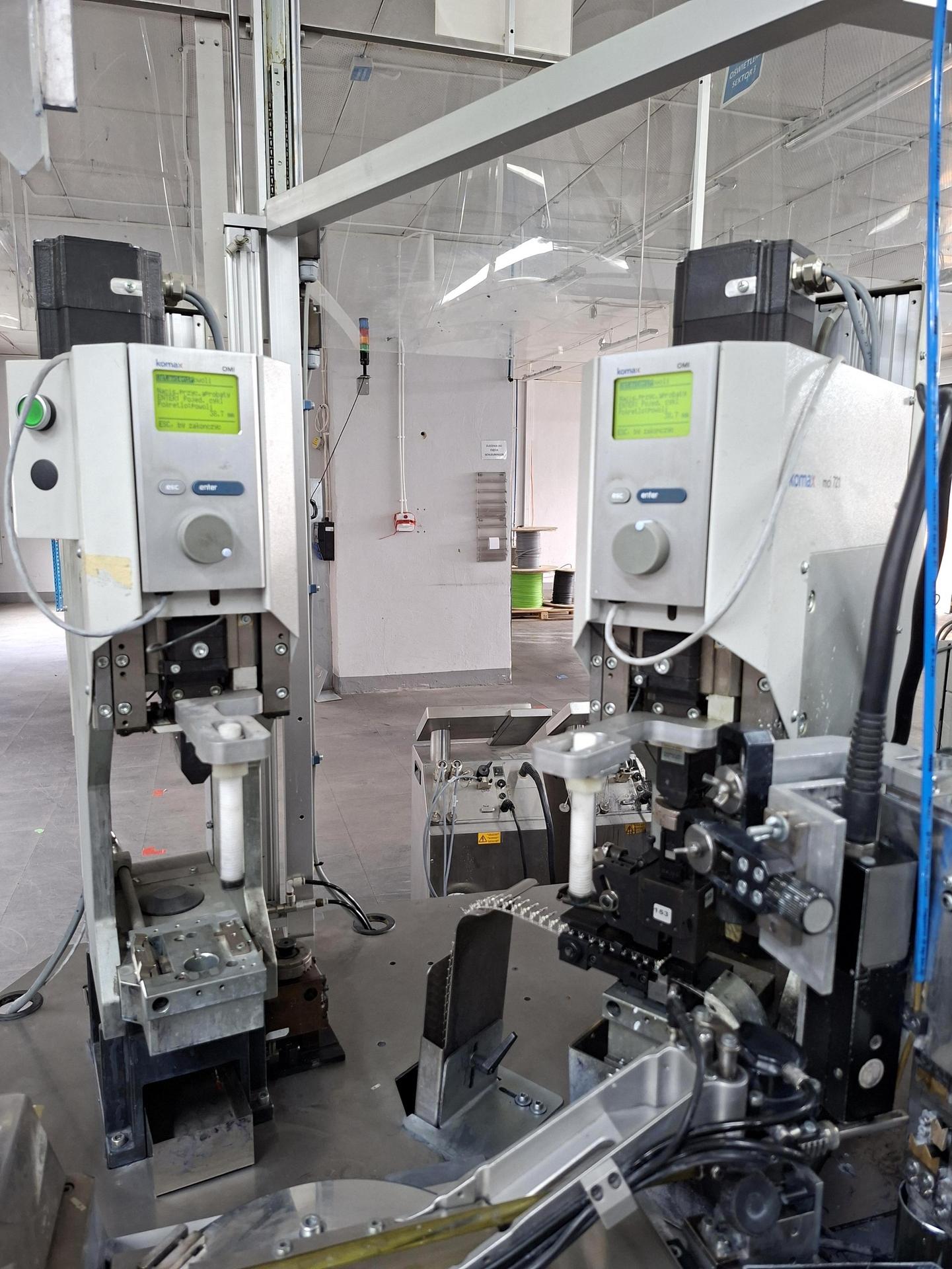

• moduł do zaciskania końcówek KOMAX mci 721 (4 szt.)

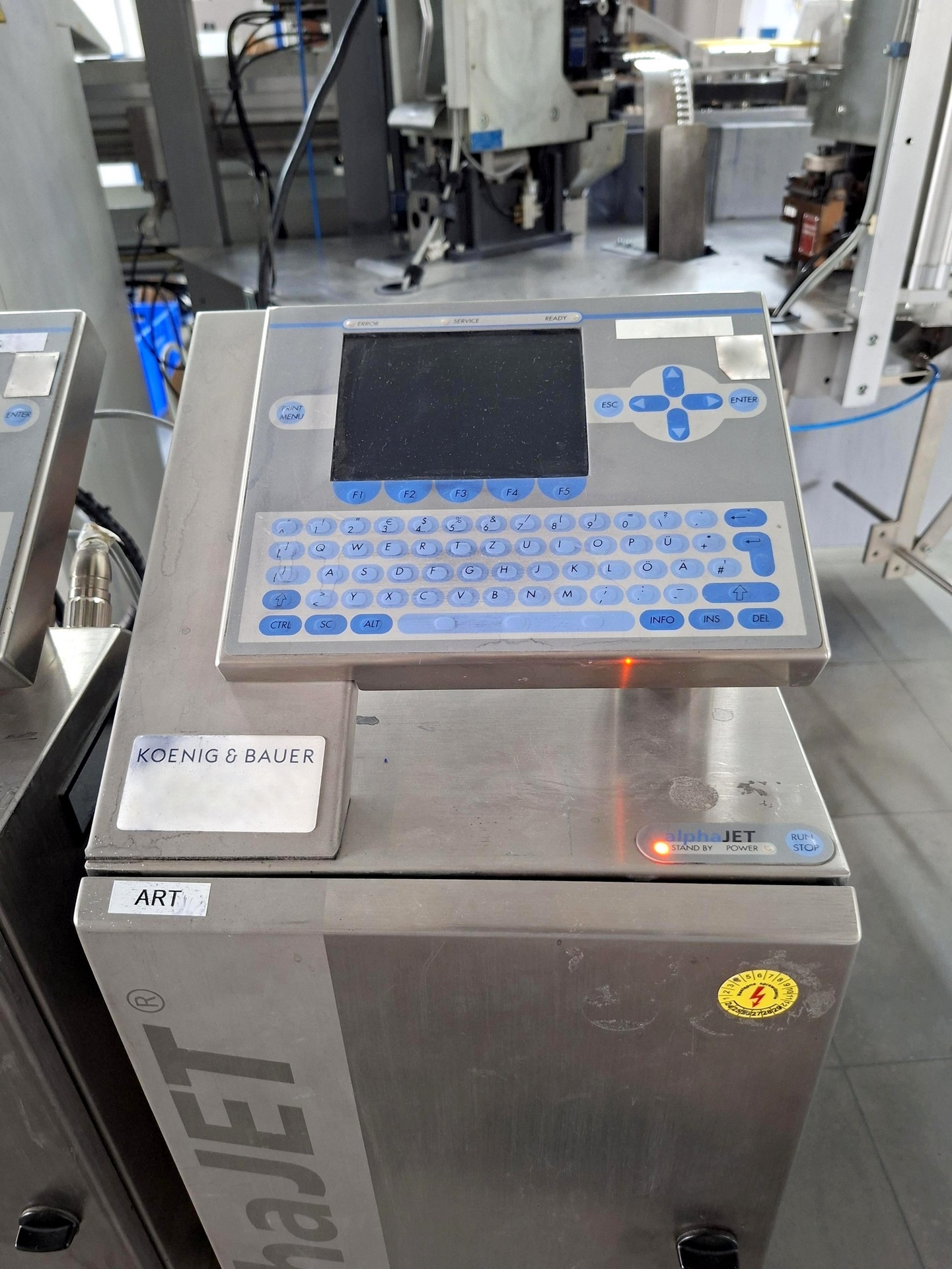

• drukarka (2 szt.)
• zużycie powietrza: 9 m3/h
• poziom hałasu: <75 dBA
• zasilanie: 3x 208-480 V; 50/60 Hz
• ciężar maszyny Alpha 433 L: ok. 1250 kg
