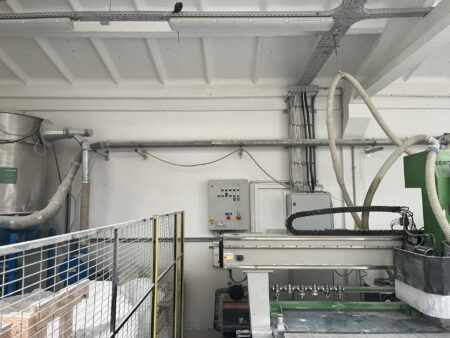

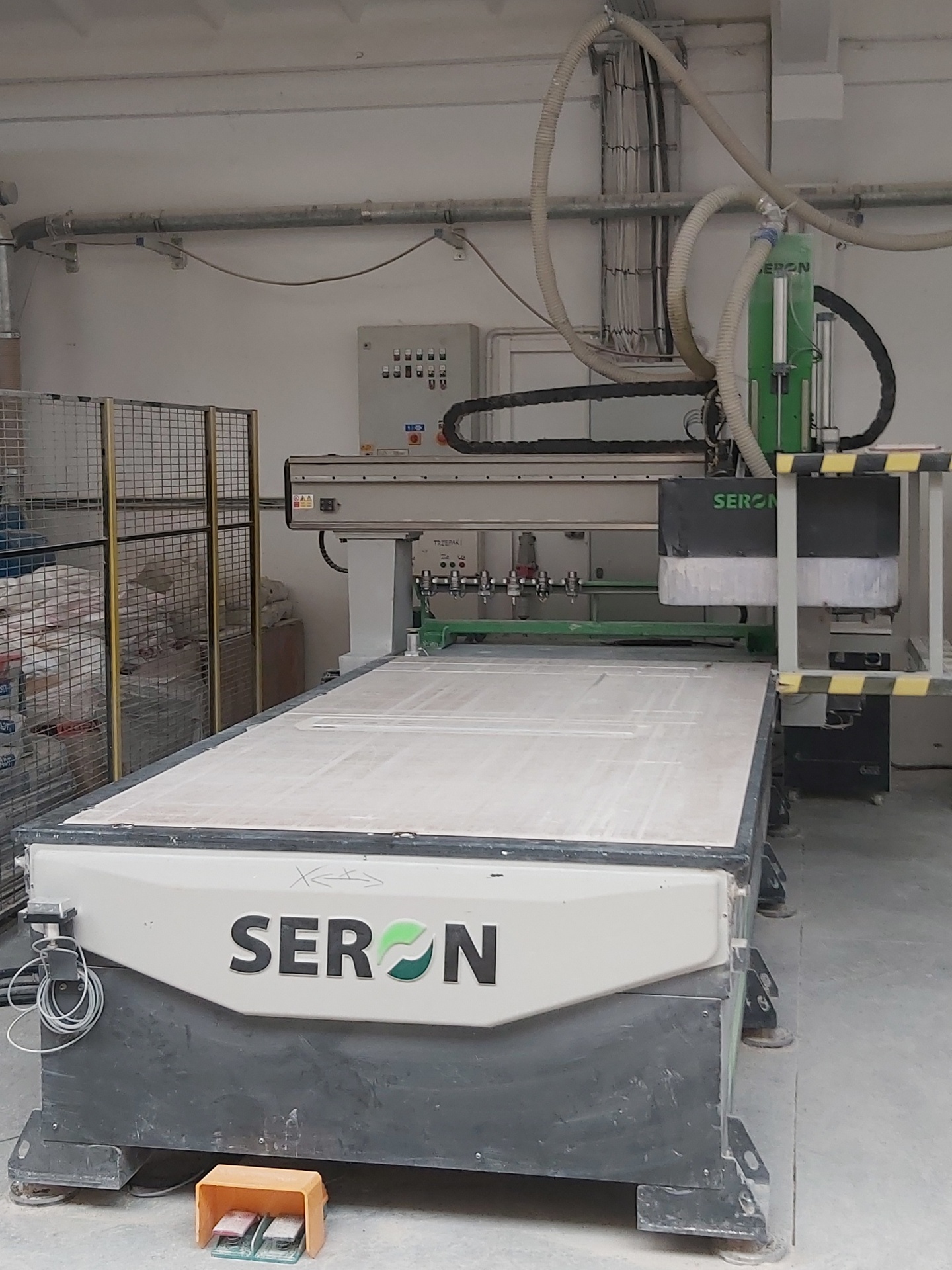

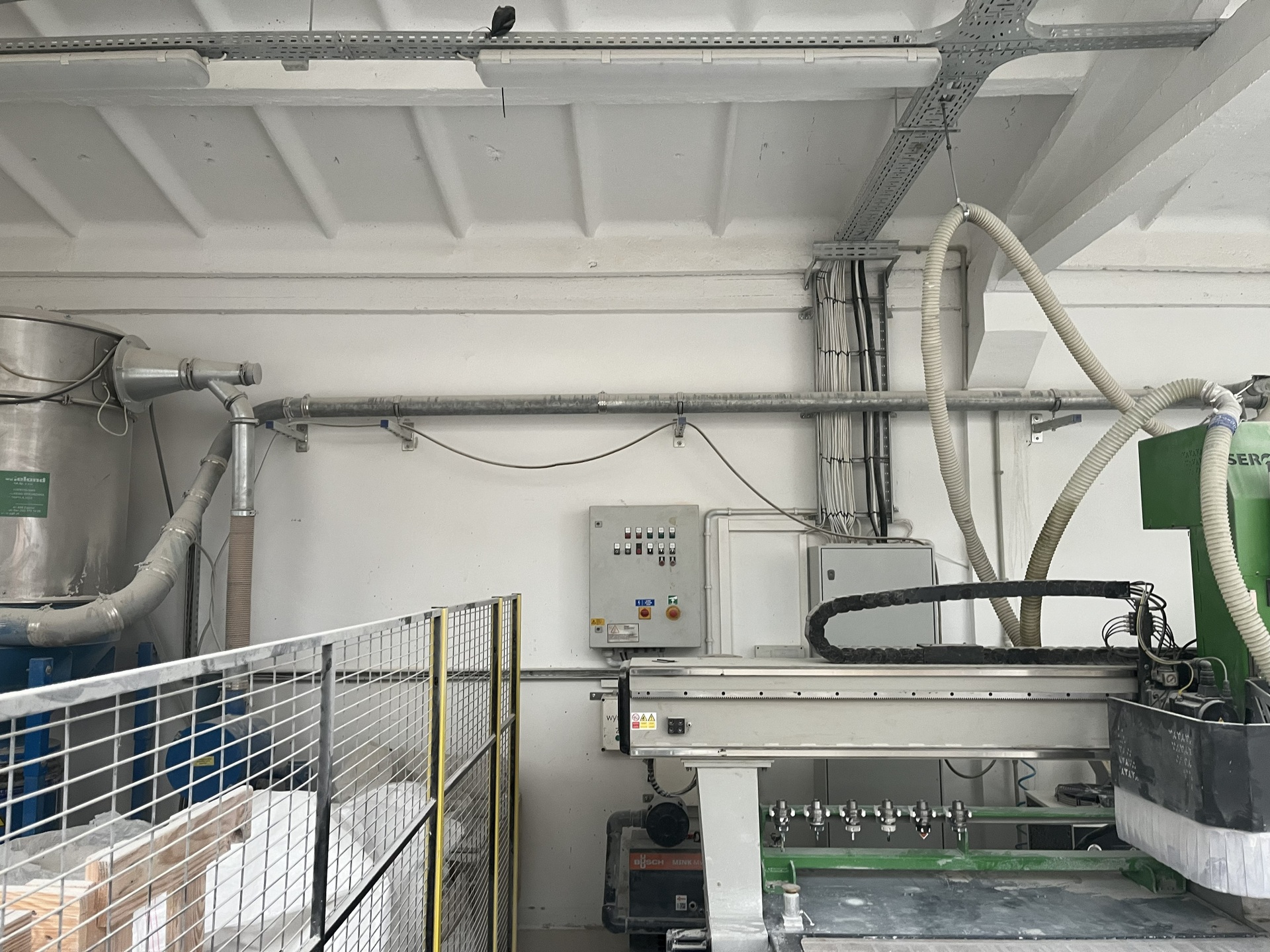

Ploter frezujący CNC SERON 1328 PRO+

Ploter frezujący CNC SERON 1328 PRO+ zbudowany został w 2023 roku w Polsce przez SERON Sp. z o.o. Sp.k. Maszyna została zaprojektowana z myślą o precyzyjnej i wydajnej obróbce szerokiej gamy materiałów, t.j. metale miękkie, tworzywa sztuczne, drewno oraz szkło. Dzięki swojej uniwersalności doskonale sprawdza się w zakładach produkcyjnych o zróżnicowanym profilu produkcji.

SERON 1328 PRO+ stanowi wyjątkowo atrakcyjne połączenie najnowszych technologii oraz trwałej mechaniki. Monolityczna, silnie użebrowana konstrukcja z wysokogatunkowej stali efektywnie eliminuje wszelkie drgania i odkształcenia powstałe podczas nawet najbardziej intensywnej pracy. Inteligentny system odzyskiwania energii pozwala dodatkowo znacznie ograniczyć koszty eksploatacji maszyny.

Proces obróbczy realizowany jest za pomocą bezszczotkowego elektrowrzeciona HITECO z wydajnym układem chłodzenia. Wrzeciono zasilane falownikiem osiąga prędkość obrotową do 24000 obr/min, zapewniając wysoką jakość i precyzję obróbki. Urządzenie współpracuje z automatycznym systemem wymiany narzędzi (ATC), który umożliwia korzystanie z wielu narzędzi bez potrzeby zatrzymywania procesu oraz ponownej kalibracji. Każde narzędzie jest dodatkowo automatycznie mierzone przed każdą wymianą, co zwiększa dokładność pracy.

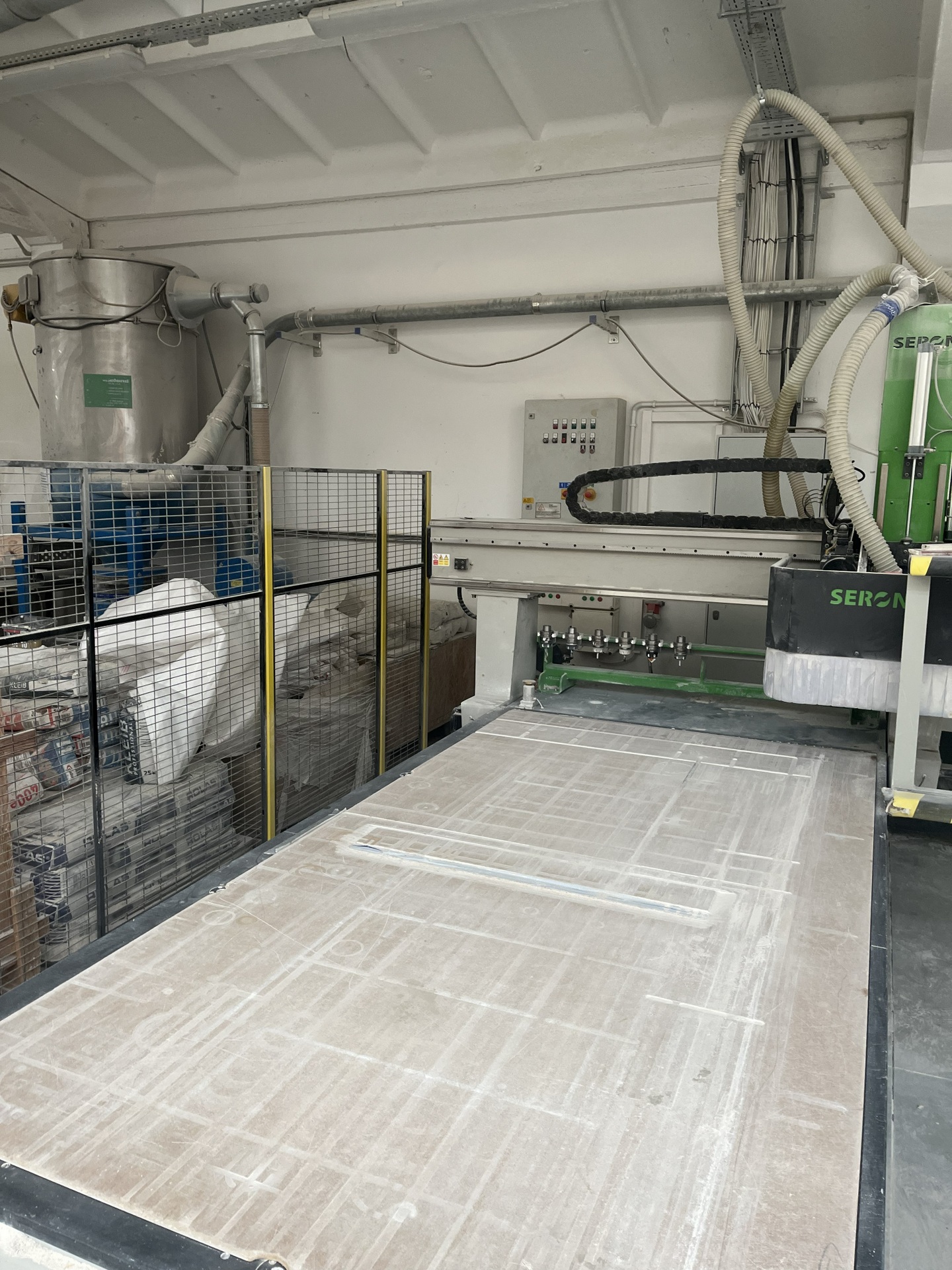

Detale mocowane są na dużym stole podciśnieniowym o wymiarach 2800 x 1300 mm wyposażonym w bazy pozycjonujące. Rozwiązanie to umożliwia szybkie i powtarzalne ułożenie materiału względem osi X i Y, w tym samym punkcie startowym. Rastrowa konstrukcja stołu pozwala na wydzielenie niezależnych sekcji roboczych, dzięki czemu możliwe jest dopasowanie obszaru pracy do konkretnego elementu. Powierzchnia stołu została zabezpieczona płytą podkładową MDF.

W celu zagwarantowania wysokiej powtarzalności posuwu wszystkie osie maszyny napędzane są bezszczotkowymi serwonapędami OMRON z przekładniami planetarnymi. Napędy te dzięki sprzężeniu zwrotnemu zapewniają brak uchybu pracy poprzez stałą kontrolę parametrów silnika. Co więcej, komunikacja poprzez ultraszybki protokół EtherCAT umożliwia przetwarzanie danych w czasie rzeczywistym, minimalizując opóźnienia i zwiększając precyzję posuwu.

Ploter frezujący 1328 PRO+ obsługiwany jest przez przemysłowy system sterowania OSAI OpenSmart oparty na platformie PC. Oferuje on intuicyjny interfejs, 24-calowy wyświetlacz LCD oraz dostęp do wszystkich niezbędnych funkcji. Operator ma również do dyspozycji przenośną jednostkę sterującą (pendant), która pozwala na wykonywanie operacji bez konieczności podchodzenia do pulpitu sterującego maszyny.

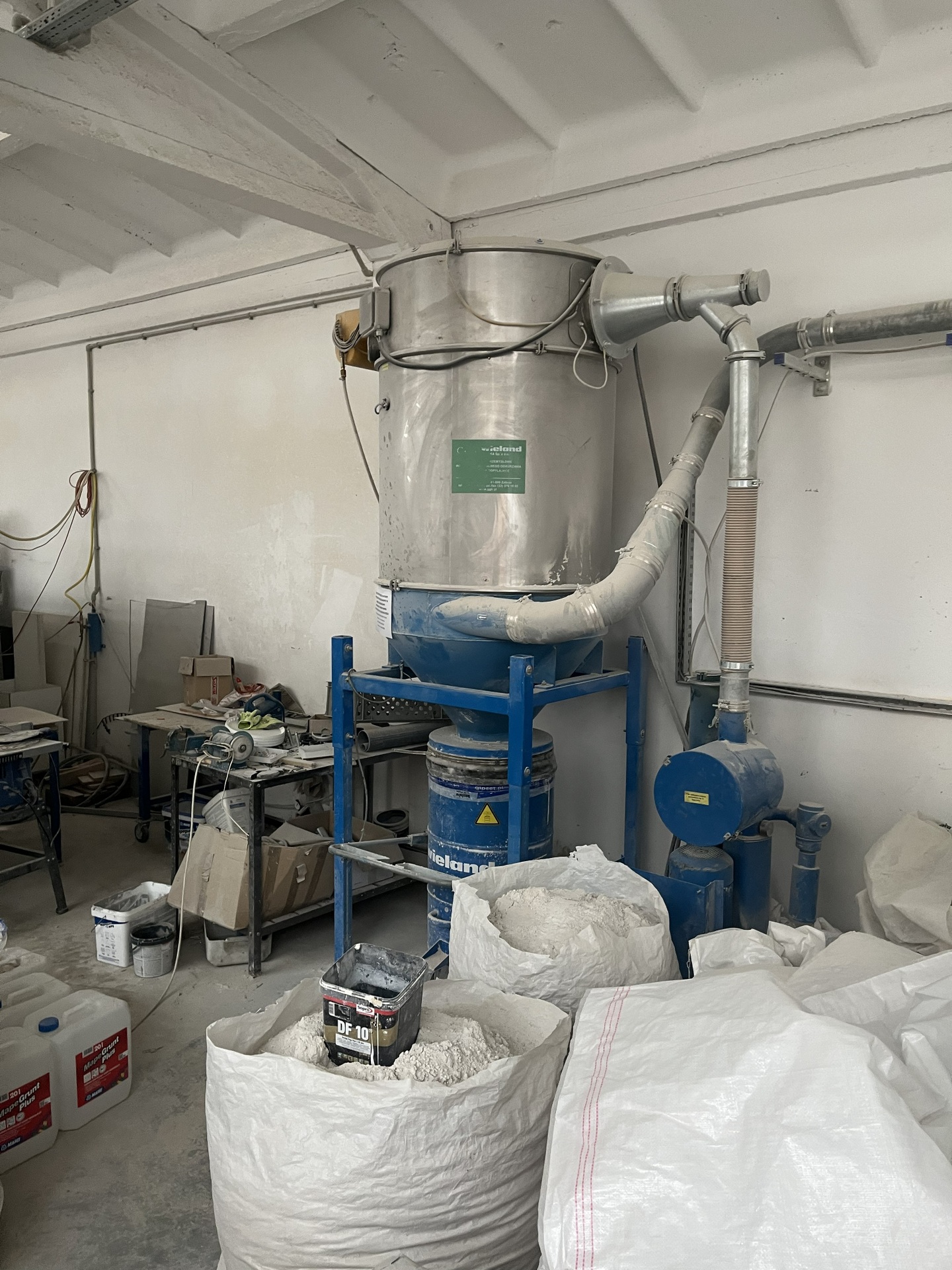

SERON PRO+ oferowany jest z bogatym wyposażeniem obejmującym m.in. oprogramowanie CAD/CAM, pompę próżniową 5,5 kW oraz urządzenie chłodzące (chiller). Widoczny na zdjęciach odciąg pyłu dostępny jest do kupienia za dodatkową opłatą, wynoszącą 37 000 zł netto.

Specyfikacja techniczna frezarki CNC SERON 1328 PRO+

• obrabiane materiały: metale miękkie, tworzywa sztuczne, karbon, alucobond, dibond, drewno, płyty drewnopodobne OSB i MDF, PCV, HPL, szkło itp.
• posuw w osi Z: 300 mm
• wymiary stołu roboczego (dł. x szer.): 2800 x 1300 mm
• liczba stref próżniowych stołu roboczego: 6
• maksymalna prędkość obrotowa elektrowrzeciona: 24000 obr/min
• moc elektrowrzeciona: 15 kW
• moc pompy próżniowej: 5,5 kW
• ciśnienie pompy próżniowej: 150 mbar
• wydajność pompy próżniowej: 290 m3/h
• moc maksymalna: 29 kW
• zasilanie maszyny SERON 1328 PRO+: 400 V; 50 Hz

Wyposażenie frezarki SERON

• kontroler: OSAI OPEN SMART
• oprogramowanie CAD/CAM: SERON WOP
• elektrowrzeciono HITECO z układem chłodzenia

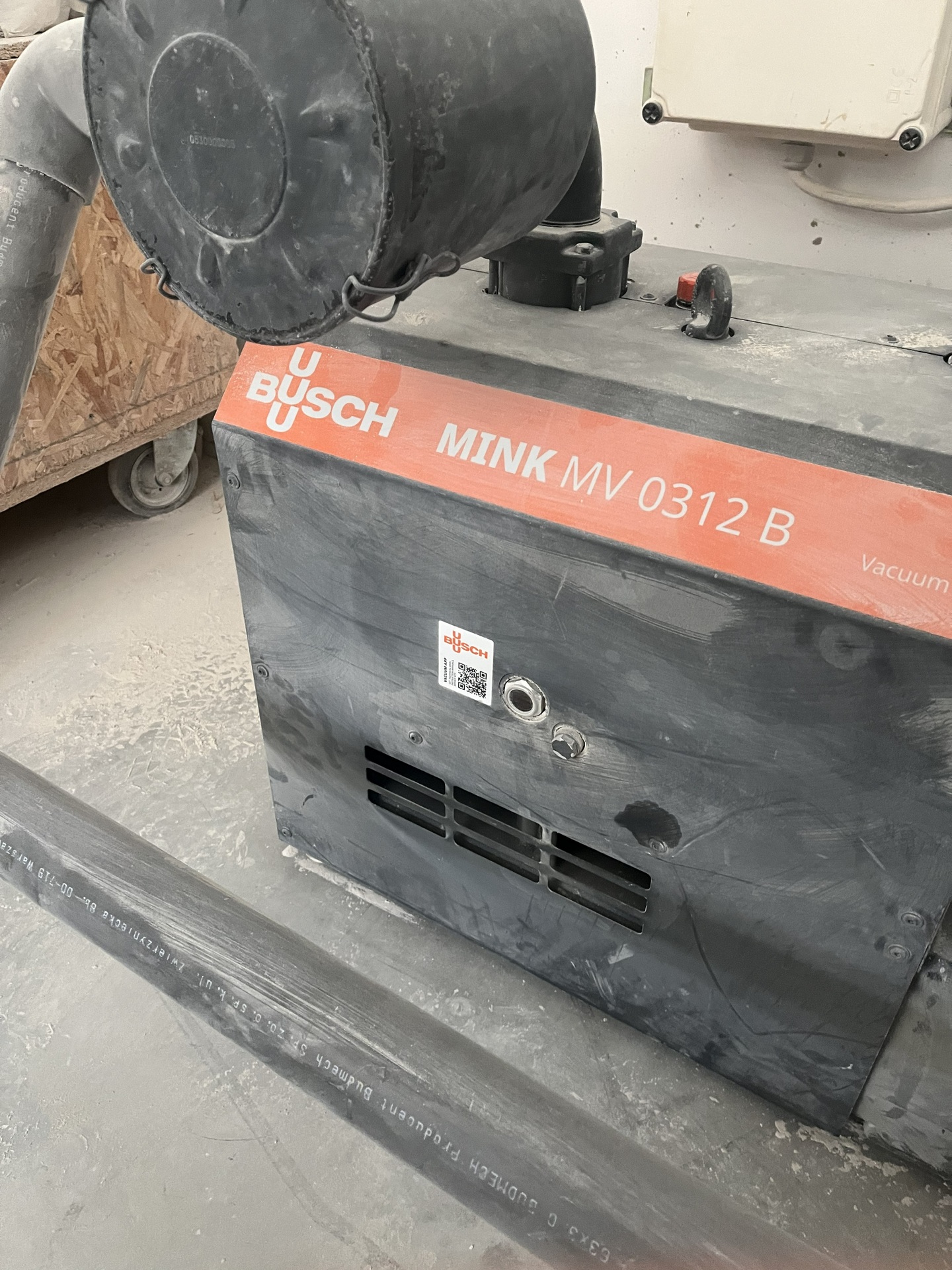

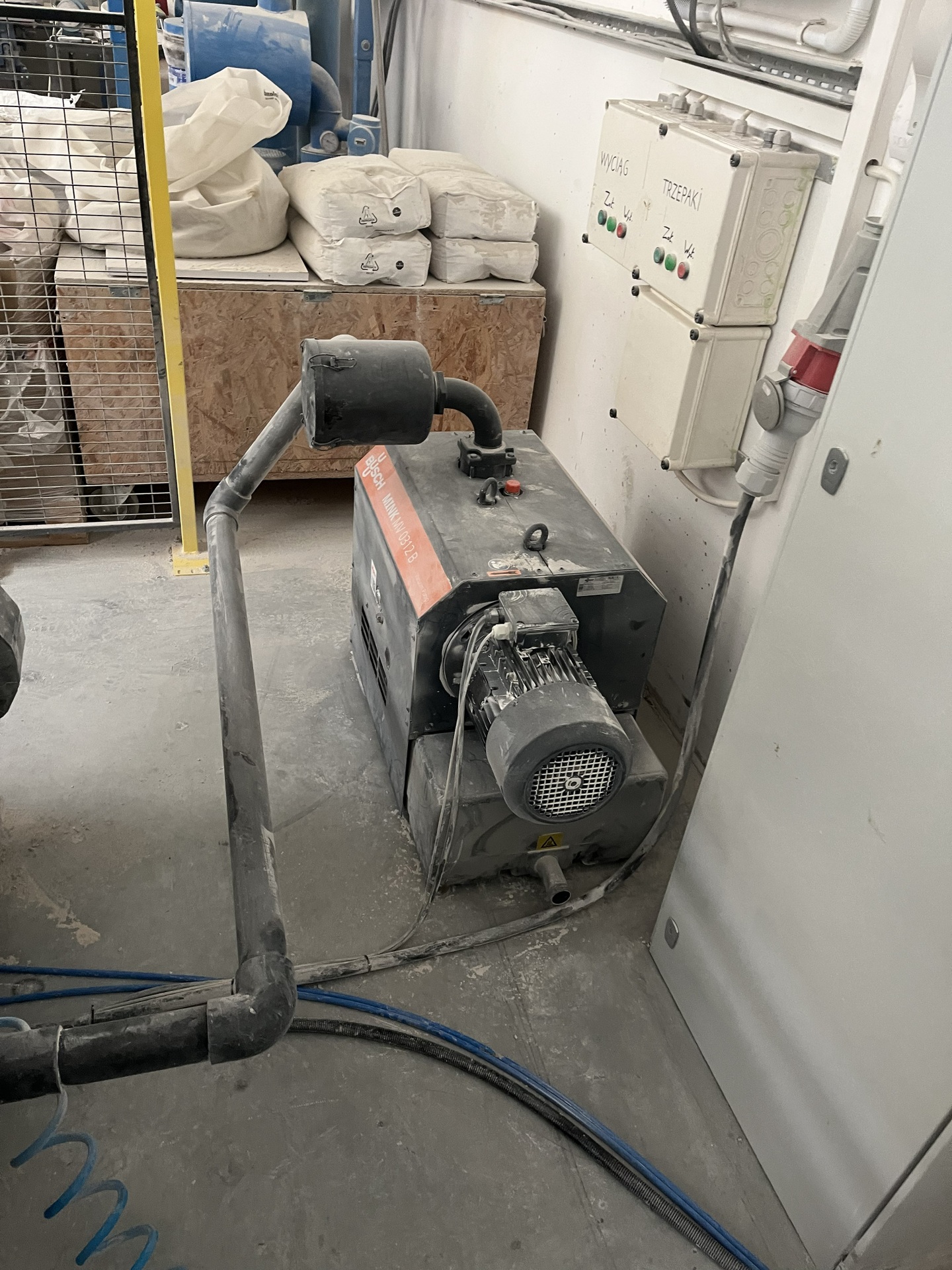

• pompa próżniowa: BUSCH MV 0312B
• stół podciśnieniowy rastrowy

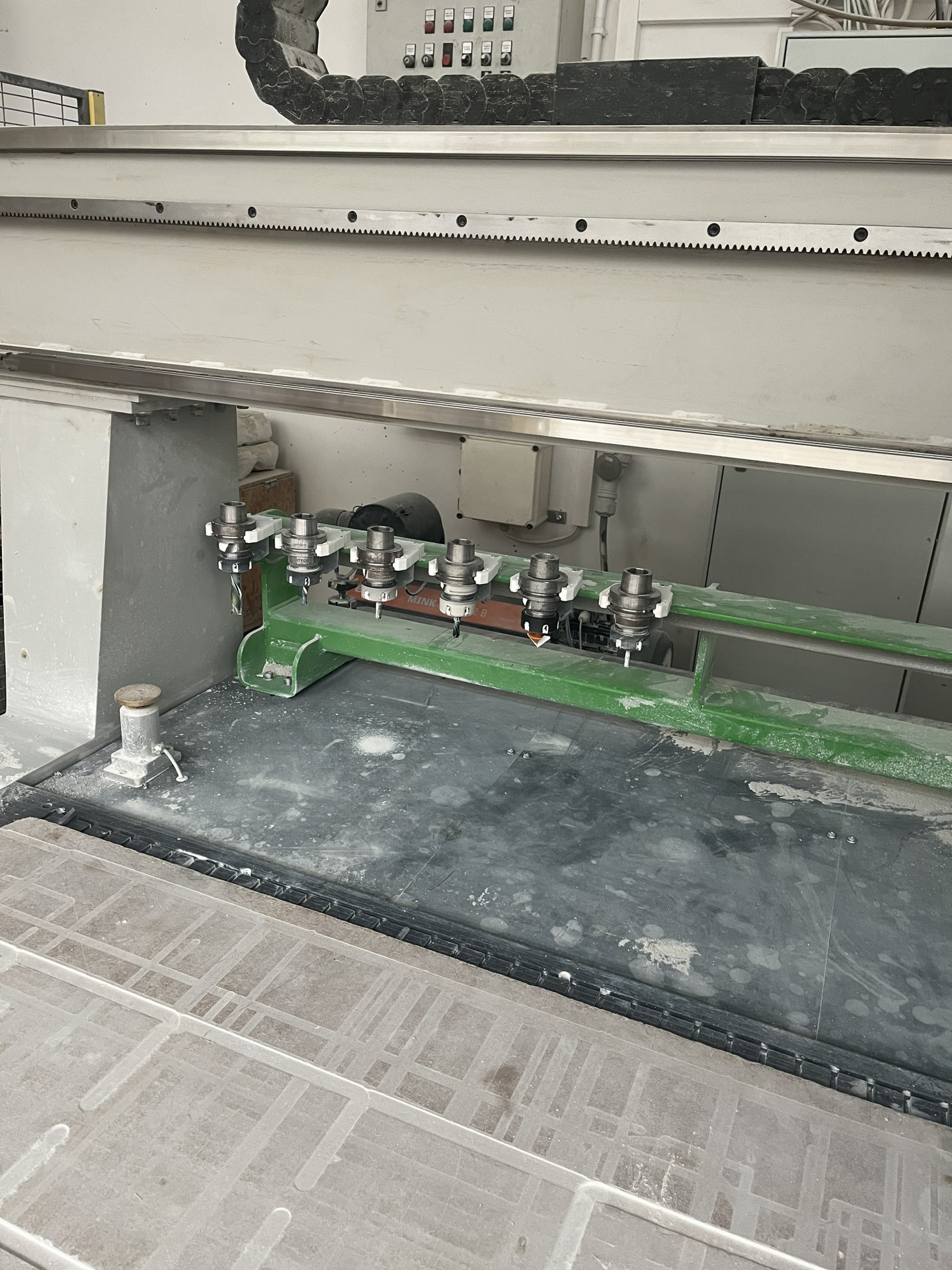

• 6-pozycyjny, liniowy magazyn narzędzi
• automatyczny zmieniacz narzędzi (ATC)
• czujnik obecności narzędzia (6 szt.)
• czujnik długości narzędzia (2 szt.)

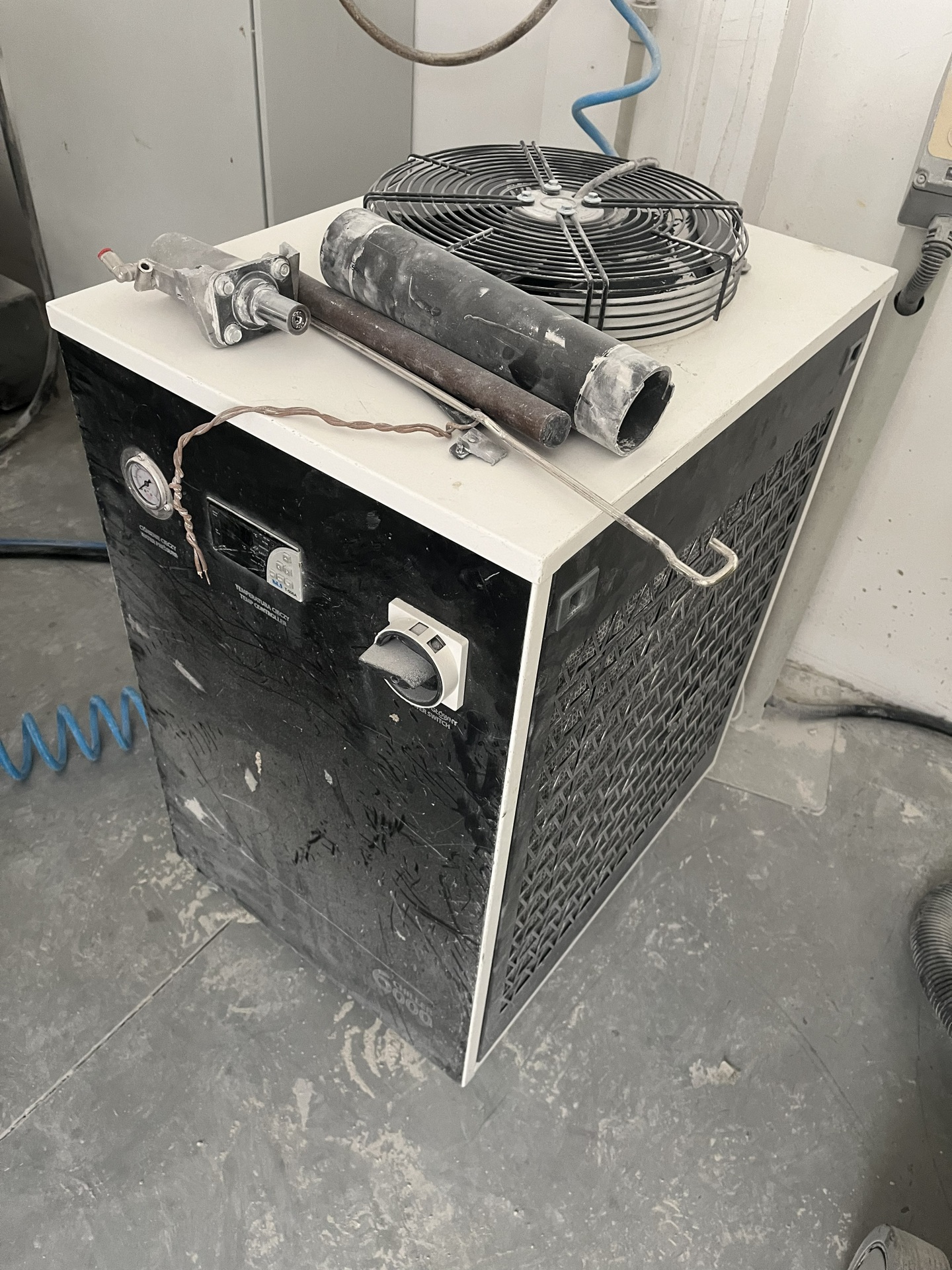

• urządzenie chłodzące (chiller): CW 6000
• przenośna jednostka sterująca (pendant): EUCHNER HBA-103037
• serwonapęd OMRON EtherCAT AC HIGH SPEED 1,5 kW z przekładniami planetarnymi
• inteligentny system odzyskiwania energii
• uchwyt narzędziowy HSK-F63 (5 szt.)
• tuleja zaciskowa ER32 3-20 mm (18 szt.)
• płyta podkładowa MDF (2800 x 2070 x 6 mm)
• baza pozycjonująca 35 mm ze sterowaniem (5 szt.)
• automatyczne centralne smarowanie smarem stałym SKF
• ogrodzenie bezpieczeństwa z kurtynami świetlnymi
• zdalna diagnostyka maszyny
• autokalibracja kąta bramy
• układ sterowania pompą próżniową (zabezpieczenia + softstart)
• zawór rozprężny do stołu podciśnieniowego
• uszczelka gumowa do stołu podciśnieniowego
