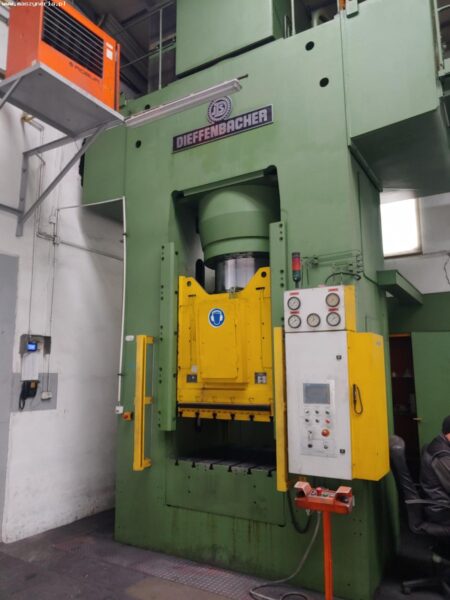

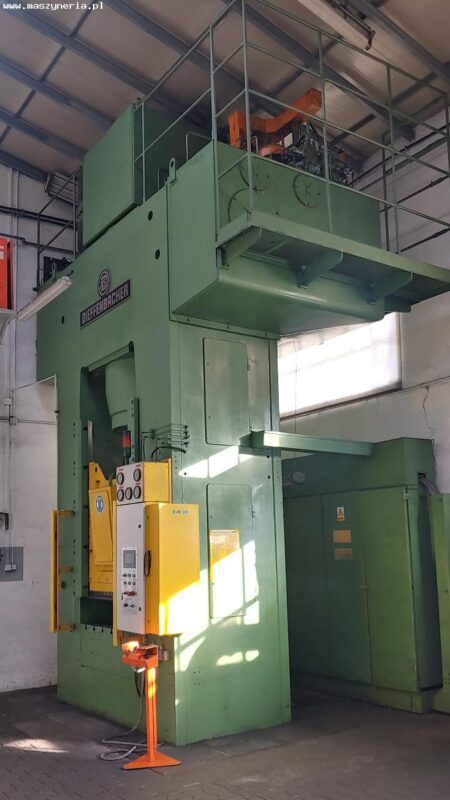

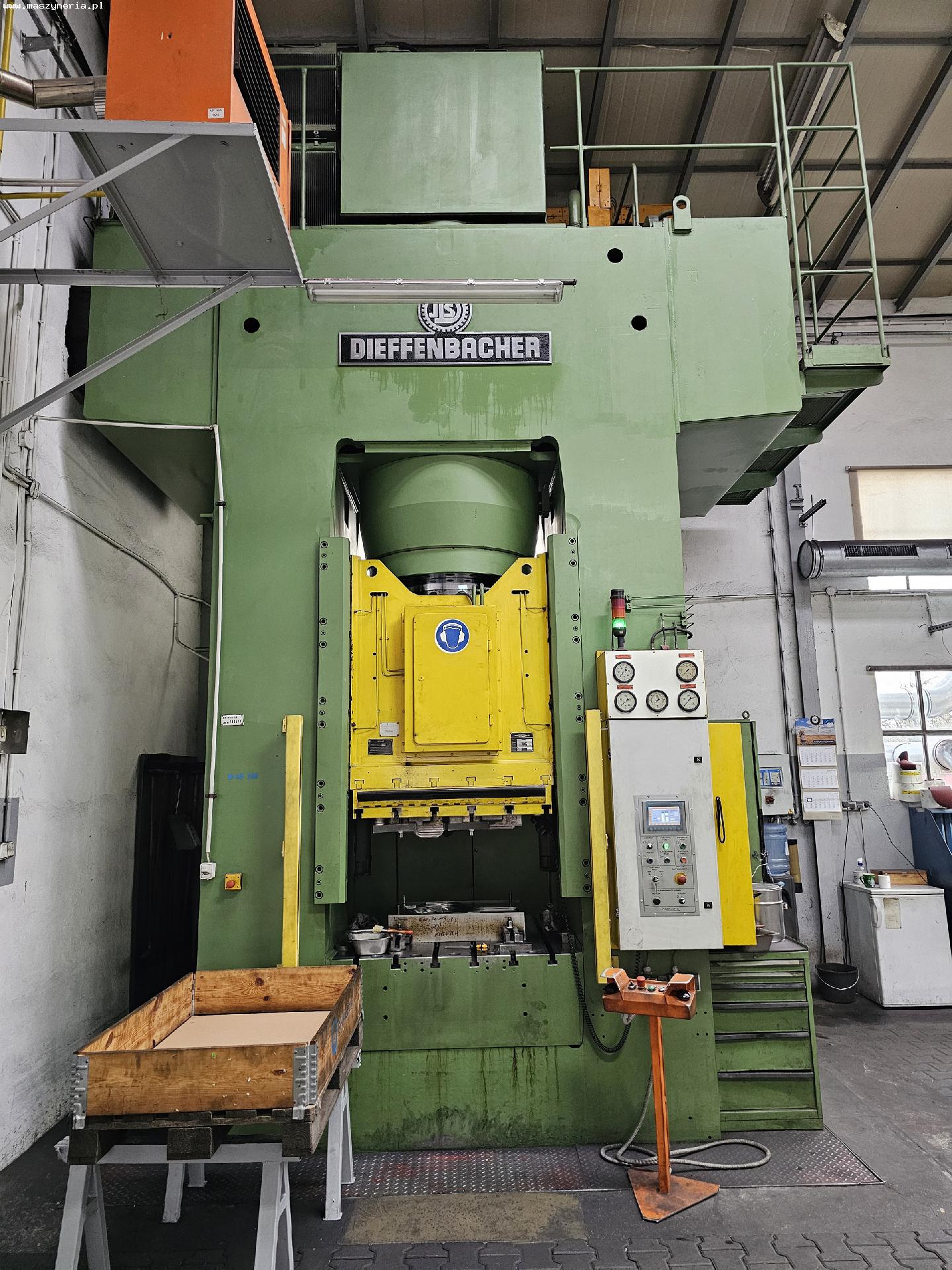

Prasa hydrauliczna DIEFFENBACHER PO-F 1250 A

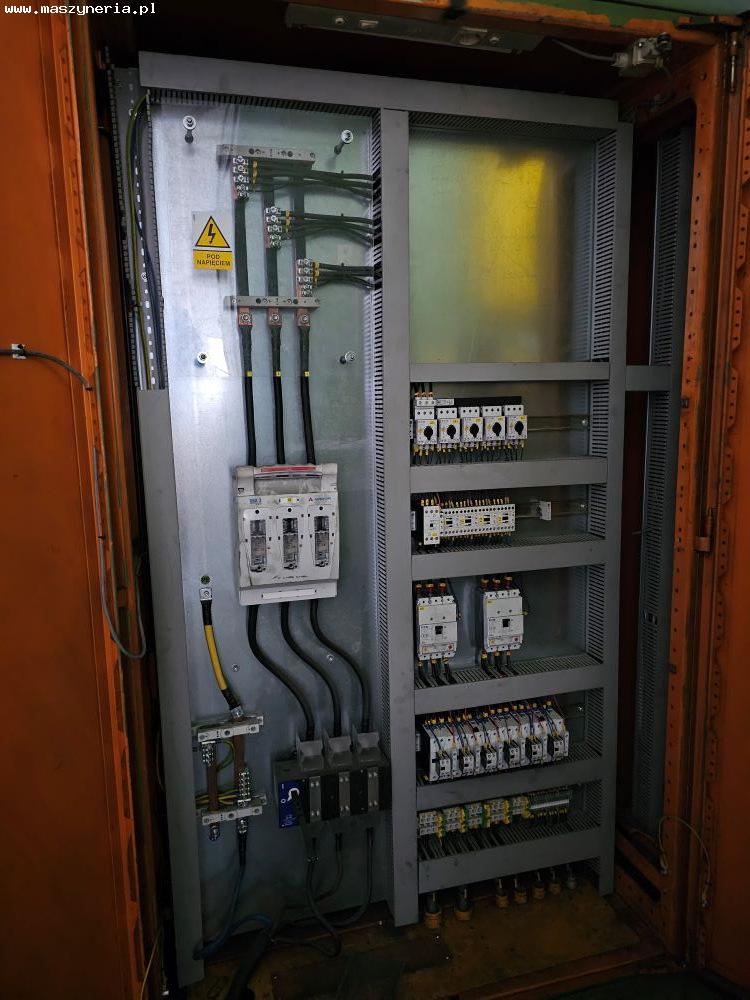

Prasa hydrauliczna DIEFFENBACHER PO-F 1250 A zbudowana została w Niemczech w 1981 roku przez Dieffenbacher GmbH. Maszyna była regularnie serwisowana i modernizowana przez cały okres eksploatacji. W 2016 roku wykonana została gruntowna modernizacja, w ramach której wymieniono szafę elektryczną, zainstalowano kurtyny bezpieczeństwa oraz dodano dotykowy panel operatorski HMI SIEMENS SIMATIC HMI TOUCH. Wymienione zostały również uszczelnienia tłoczyska oraz dodano liniały pomiarowe przeznaczone do precyzyjnego pomiaru położenia suwaka, wyrzutnika górnego oraz dolnej poduszki hydraulicznej.

DIEFFENBACHER PO-F 1250 A to niezwykle wszechstronna prasa hydrauliczna do ciężkich zastosowań związanych z formowaniem metali. Jej głównym przeznaczeniem jest tłoczenie matrycowe elementów stalowych, kalibrowanie odkuwek, dogniatanie, kucia matrycowego na zimno i gorąco, formowanie na zimno oraz inne operacje wymagające bardzo dużej siły. Wszystkie te procesy obróbcze realizowane są z wysoką siłą nacisku rzędu aż 1250 ton, która w połączeniu z bardzo dynamicznym suwakiem gwarantuje osiągnięcie najlepszych rezultatów obróbki. Maszyna wyróżnia się ponadto masywnym korpusem wykonanym z grubych płyt stalowych w kształcie litery „H”. Duży stół roboczy o długości 1250 mm i szerokości 1250 mm wyposażony jest w wyrzutnik górny oraz dolną poduszkę, która umożliwia również realizację ciągnięcia blachy. Prasa bramowa DIEFFENBACHER PO-F 1250A waży 69 ton.

Specyfikacja techniczna prasy DIEFFENBACHER PO-F 1250 A

• maksymalna siła nacisku: 1250 t (12500 kN)
• maksymalna siła powrotu: 90 t (900 kN)
• skok suwaka: 630 mm

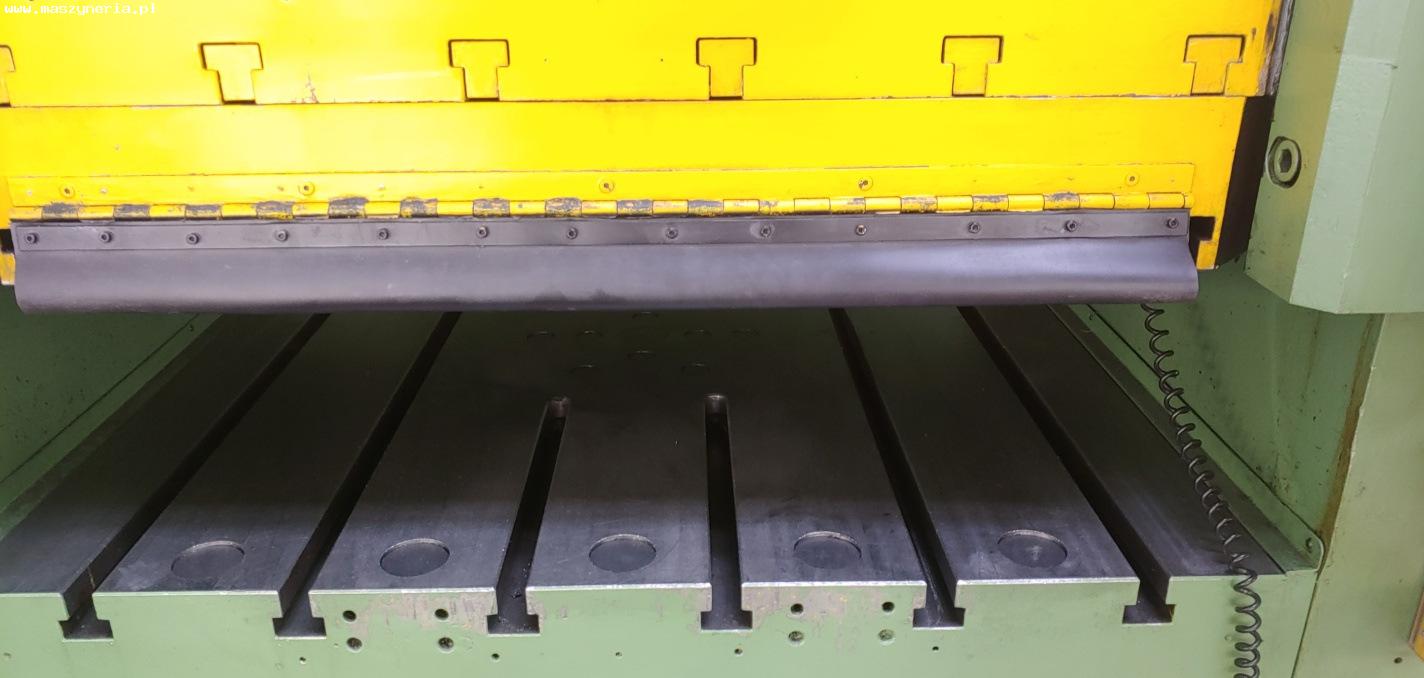

• wymiary stołu roboczego (dł. x szer.): 1250 x 1250 mm
• wysokość stołu roboczego: 900 mm

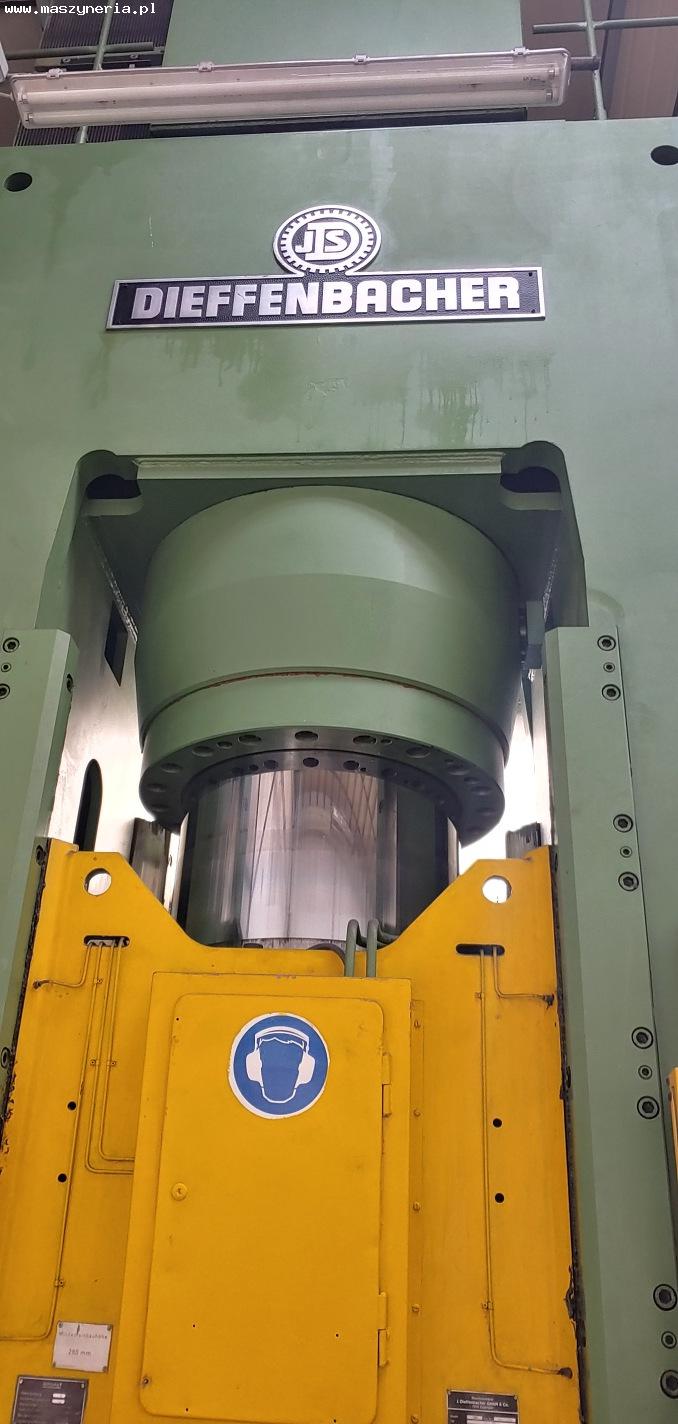

• średnica tłoka: 770/800 mm
• maksymalna prędkość docisku (regulowana): 28 mm/s
• maksymalna prędkość robocza (regulowana): 8,5 mm/s
• maksymalna prędkość powrotu (regulowana): 300 mm/s
• prędkość opadania (stała): 300 mm/s
• siła wyrzutnika górnego: 10 t (100 kN)
• siła powrotu wyrzutnika górnego: 5 t (50 kN)
• skok wyrzutnika górnego: 100 mm
• prędkość opadania wyrzutnika górnego: 100 mm/s
• prędkość podnoszenia wyrzutnika górnego: 100 mm/s
• siła dolnej poduszki dociskowej: 50 t (500 kN)
• siła powrotu dolnej poduszki dociskowej: 48,5 t (485 kN)
• skok dolnej poduszki dociskowej: 400 mm
• prędkość opadania dolnej poduszki dociskowej: 150 mm/s
• prędkość robocza dolnej poduszki dociskowej: 15 mm/s
• prędkość podnoszenia dolnej poduszki dociskowej: 76 mm/s
• ciśnienie sterowania: 30 bar
• ciśnienie robocze: 250 bar
• waga maszyny DIEFFENBACHER PO-F 1250 A: 69 t

Wyposażenie prasy hydraulicznej DIEFFENBACHER

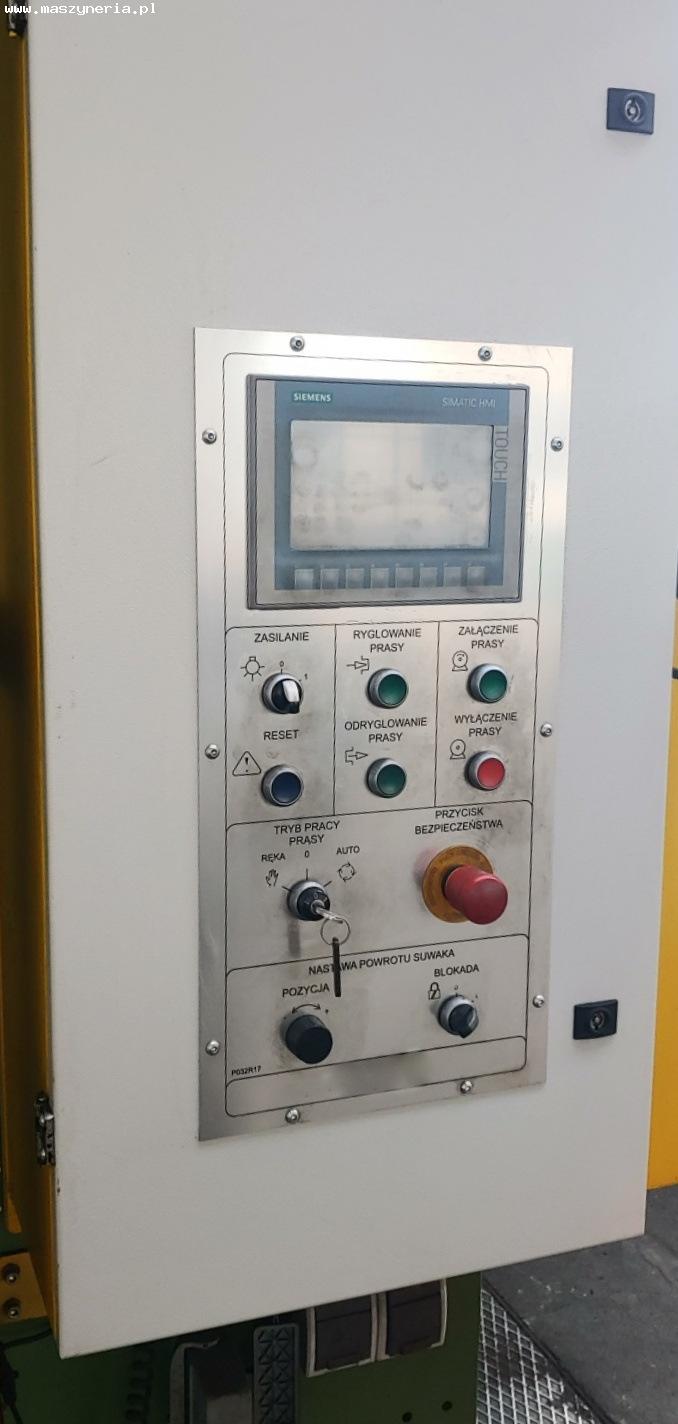

• panel operatorski HMI: SIEMENS SIMATIC HMI TOUCH
• kurtyny świetlne
• lampa sygnalizująca stan pracy maszyny
