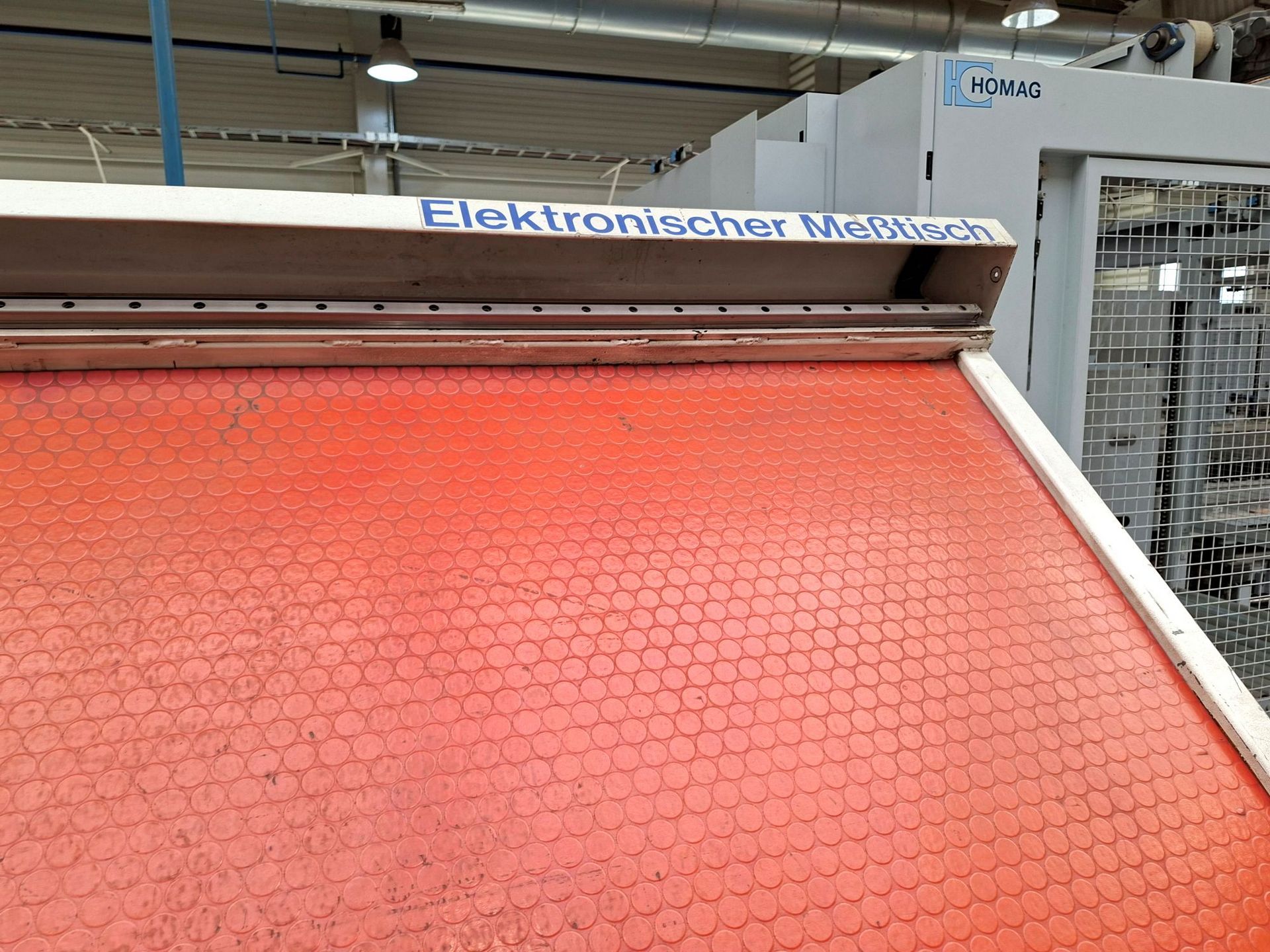

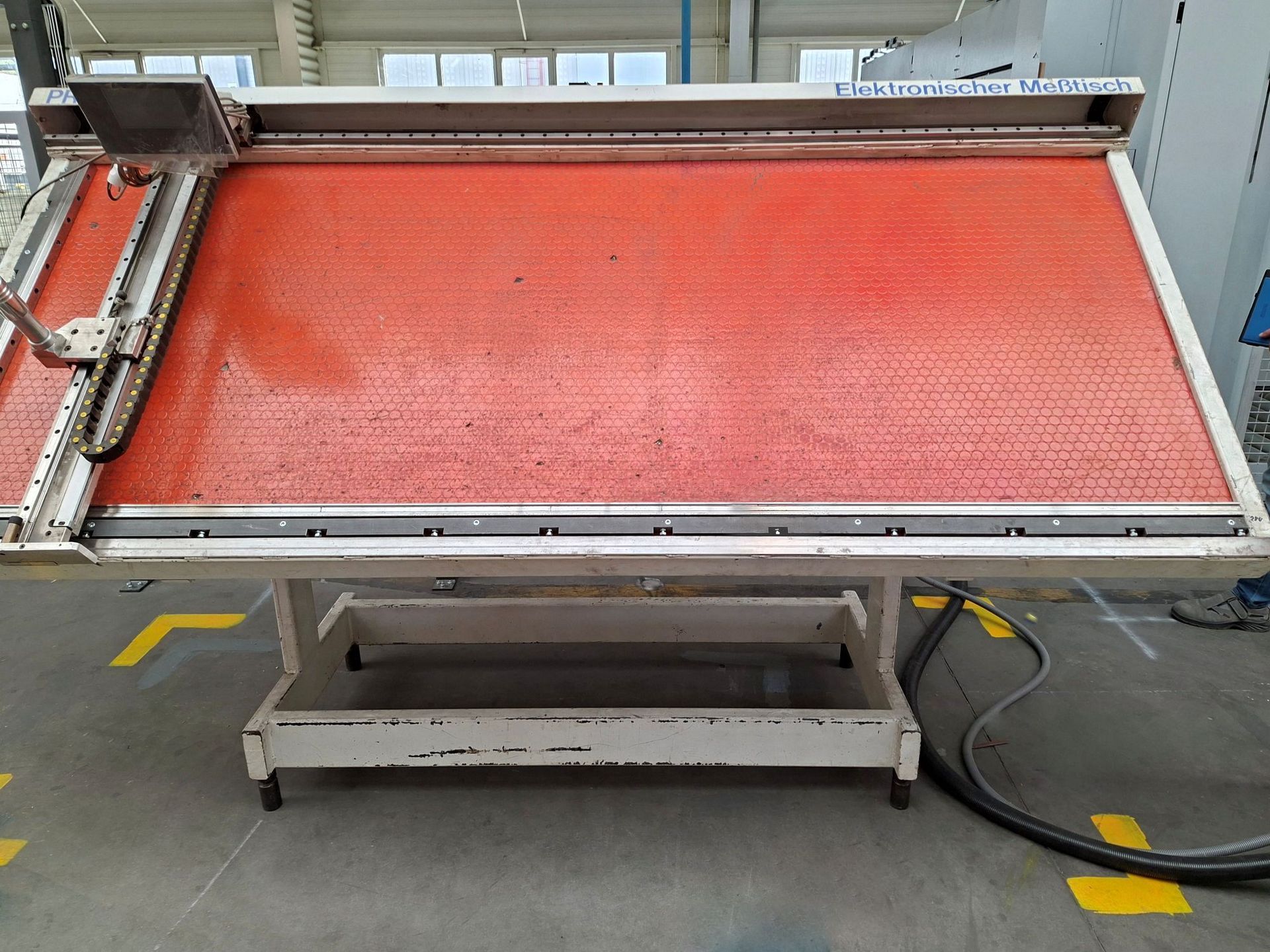

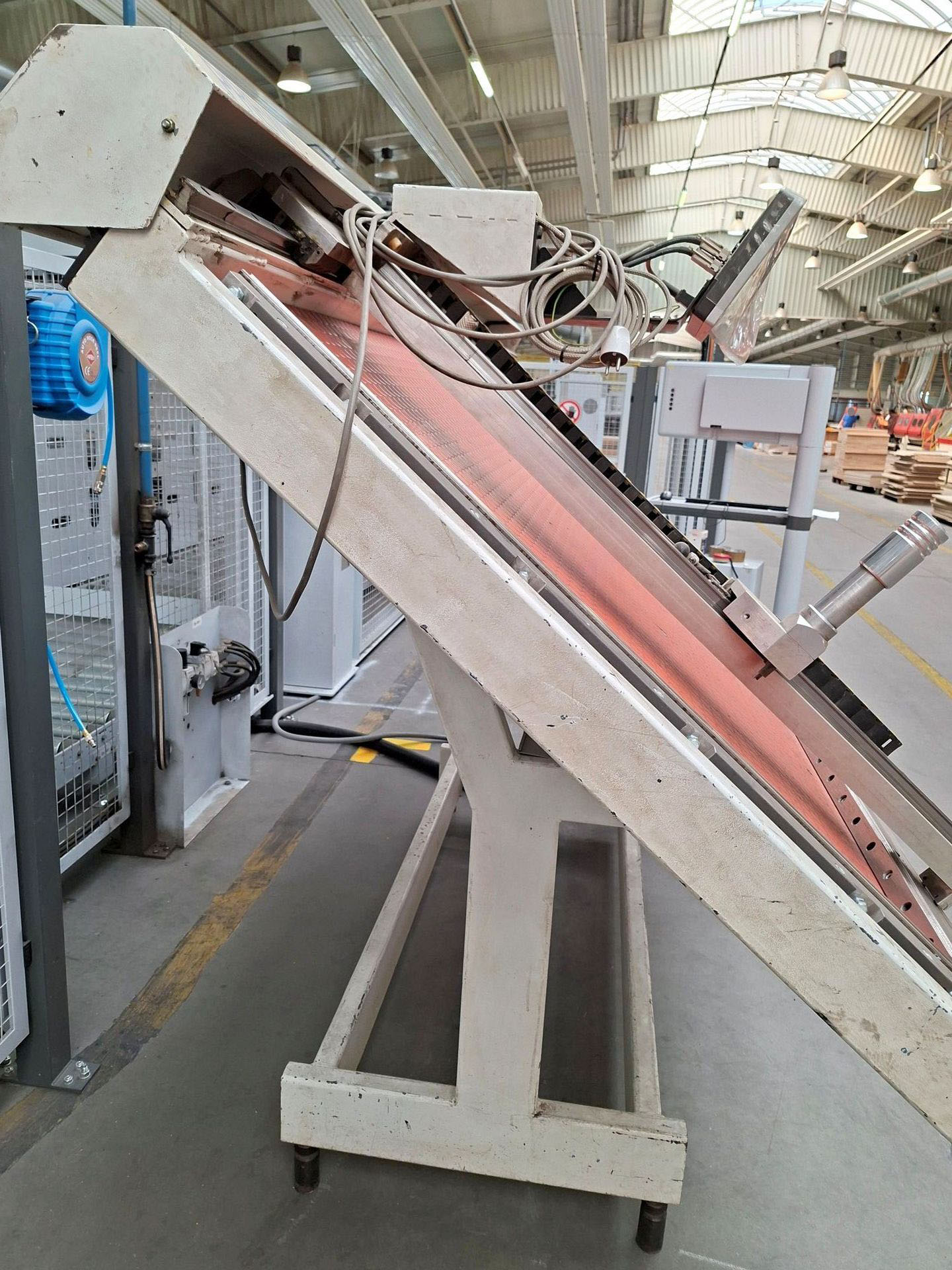

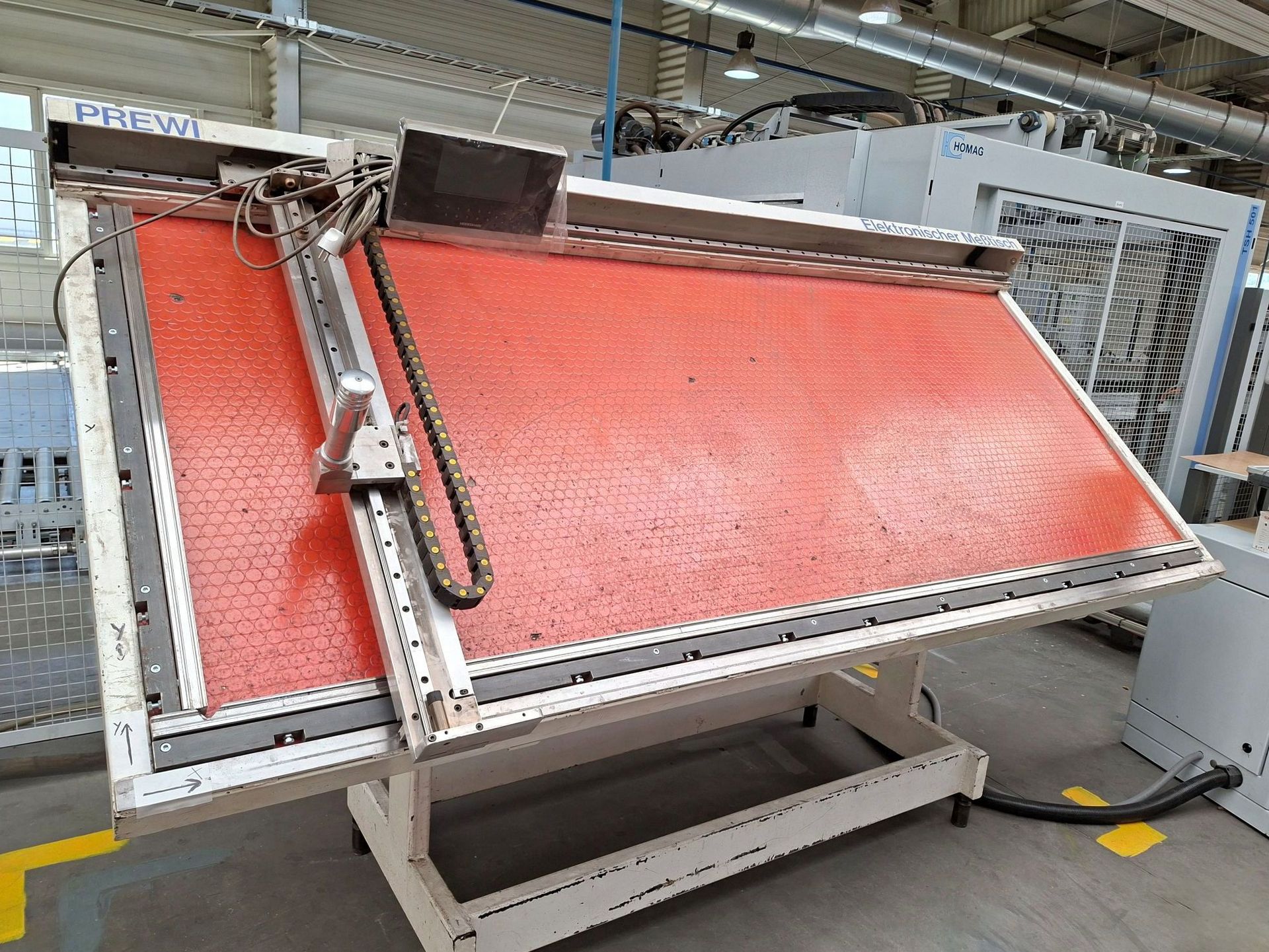

Stół pomiarowy PREWI

Stół pomiarowy PREWI zbudowany został w Niemczech przez PREWI Mess- und Steuerungstechnik GmbH. Urządzenie przeznaczone jest do precyzyjnej kontroli wymiarów detali o większych gabarytach w warunkach przemysłowych oraz laboratoryjnych. Połączenie precyzyjnych prowadnic z układem pomiarowym pracującym w trzech osiach X, Y i Z zapewnia wysoką powtarzalność wykonywanych pomiarów. Rozwiązanie to pozwala uzyskać dokładność pomiarową wynoszącą ± 0,10 mm w osiach X i Y oraz ± 0,05 mm w osi Z. Odczyty cyfrowe HEIDENHAIN ND 5023 umożliwiają z kolei szybkie odczytywanie wartości podczas pomiarów, ułatwiając obsługę urządzenia. Stół pomiarowy PREWI doskonale sprawdza się w działach kontroli jakości, narzędziowniach oraz zakładach produkcyjnych, gdzie służy do weryfikacji wymiarów i oceny zgodności wykonanych detali z wymaganiami technologicznymi.

Specyfikacja techniczna stołu pomiarowego PREWI

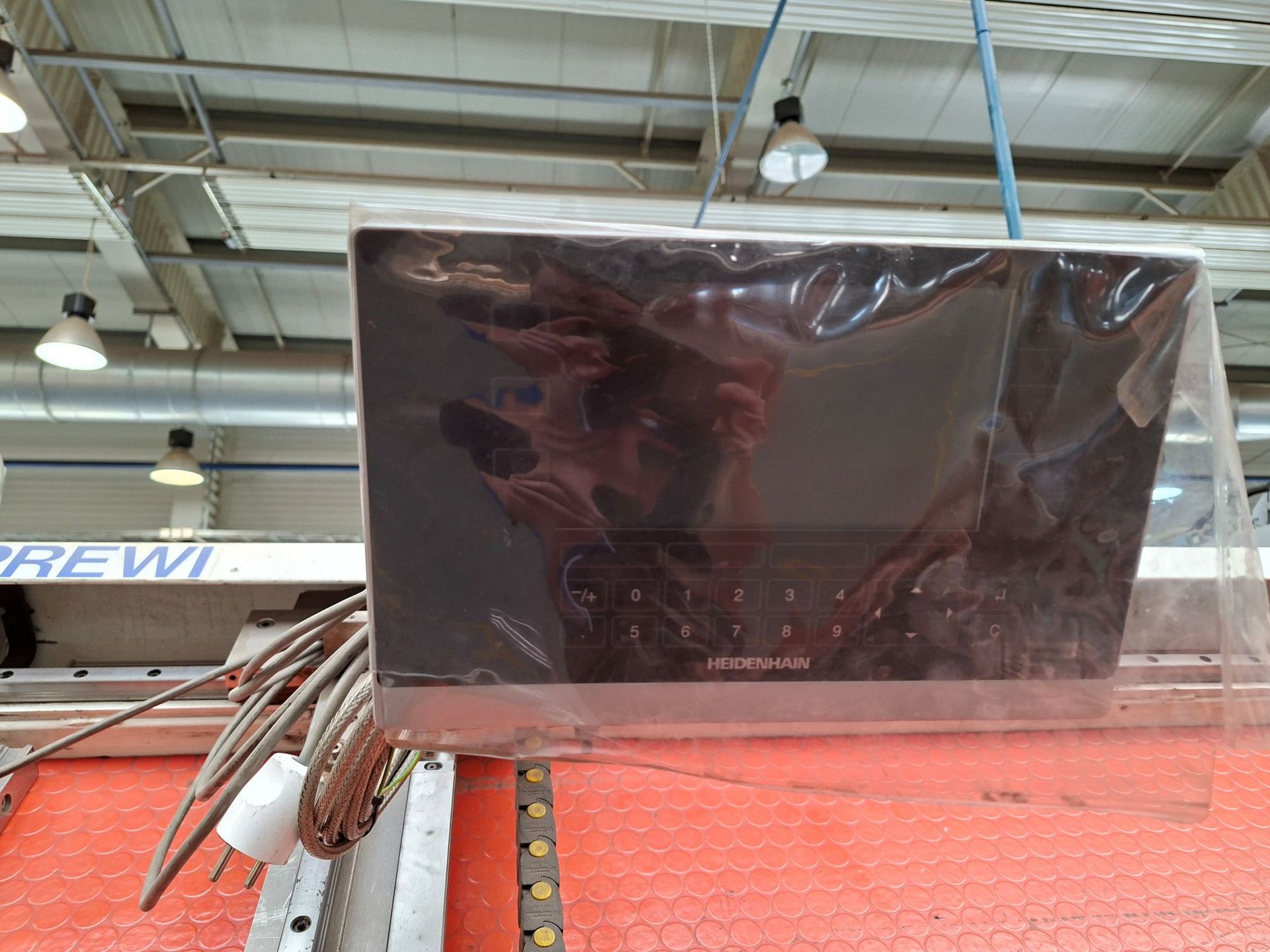

• odczyty cyfrowe: HEIDENHAIN ND 5023 3X
• pomiar w 3 osiach (X,Y,Z)
• zakres pomiarowy w osi X/Y/Z: 2800/1050/65 mm
• dokładność absolutna pomiaru w osi X/Y: ± 0,10 mm
• dokładność względna pomiaru w osi Z: ± 0,05 mm
• typowa powtarzalność pomiaru w osi X/Y: ± 0,02 mm
• typowa powtarzalność pomiaru w osi Z: ± 0,02 mm
• rozdzielczość pomiaru: 0,01 mm  

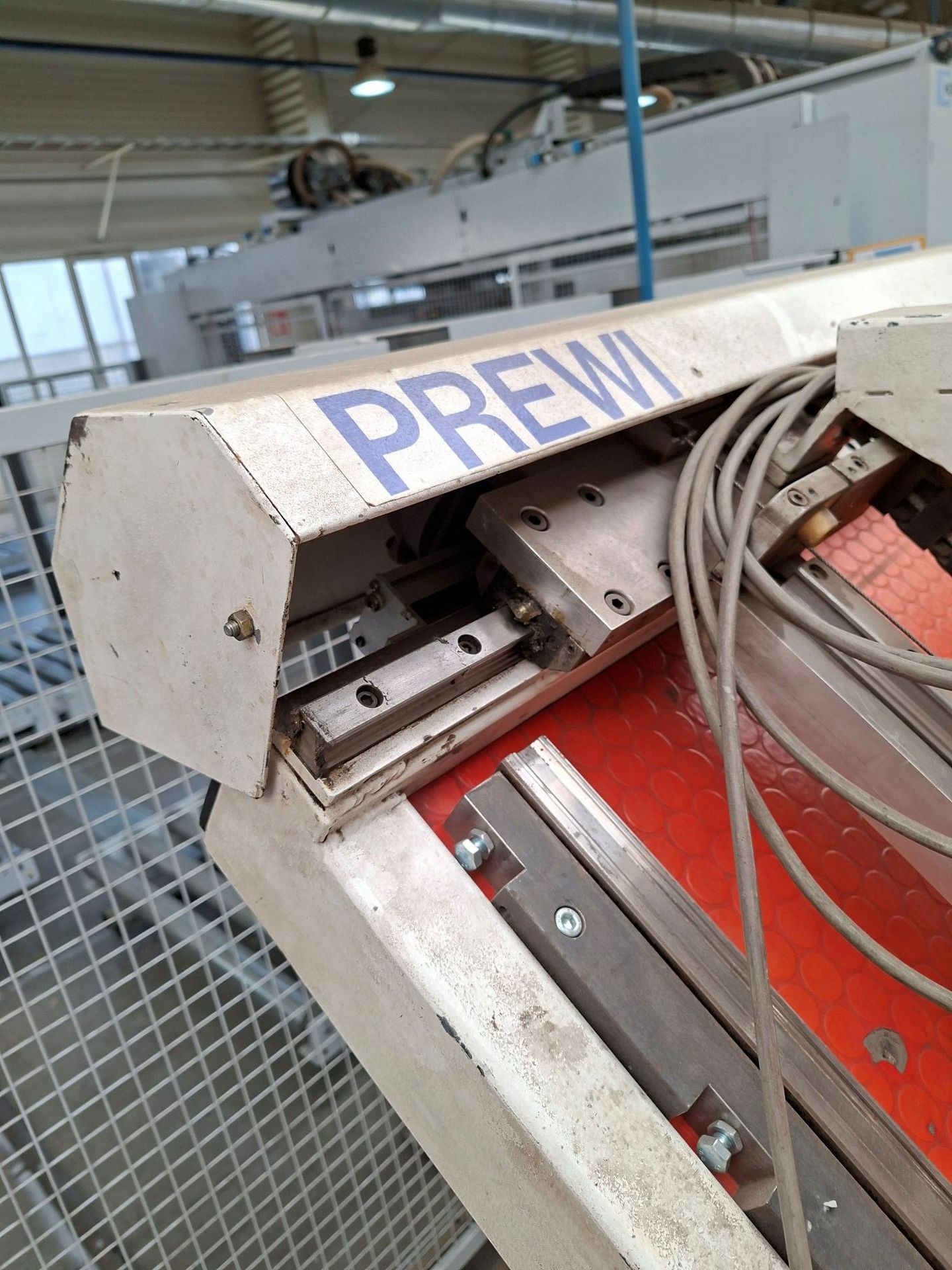

• prowadnice i układ pomiarowy
