Szlifierka CNC do pił tarczowych WALTER WOODTRONIC C5

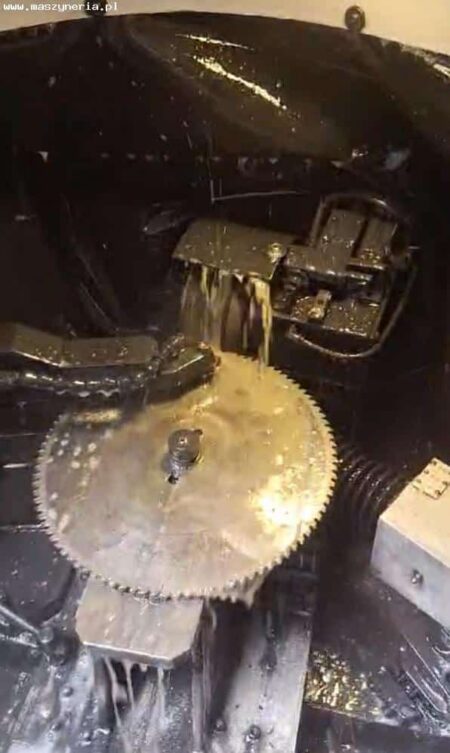

Szlifierka CNC do pił tarczowych WALTER WOODTRONIC C5 zbudowana została w 2005 roku. Ta niezwykle wydajna maszyna jest doskonałym rozwiązaniem do kompletnej obróbki pił tarczowych o maksymalnej średnicy 710 mm, z zębami o wszystkich znanych geometriach. Dzięki 5 osiom, w tym automatycznej osi B, proces szlifowania powierzchni natarcia i przyłożenia zęba przebiega w jednym przejściu, oszczędzając cenny czas i zwiększając efektywność pracy. Wytrzymała konstrukcja z wysokiej jakości żeliwa szarego dodatkowo efektywnie tłumi wszelkie drgania i wibracje, co przekłada się osiągnięcie najwyższej precyzji i jakości szlifowania.

Ostrzałka CNC do pił tarczowych WALTER WOODTRONIC wykonuje obróbkę w następujących wariantach.
Szlifowanie powierzchni natarcia:
– wariant 1 – szlifowanie z dosuwem, odsunięciem i powrotem w przesuwie szybkim
– wariant 2 – szlifowanie z dosuwem przy ruchu powrotnym, posuw skoku powrotnego nastawiany oddzielnie
– wariant 3 – szlifowanie oscylacyjne, ubytek całkowity/ubytek na skok = ilość ruchów szlifowania, posuw skoku do przodu i skoku powrotnego nastawiany oddzielnie
– wariant 4 – skoki wyiskrzania

Szlifowanie powierzchni przyłożenia zęba:
– wariant 1 – szlifowanie powierzchni przyłożenia w ruchu do przodu: szlifowanie od wierzchołka przez grzbiet zęba z dosuwem, odsunięcie i powrót w przesuwie szybkim
– wariant 2 – szlifowanie powierzchni przyłożenia w ruchu powrotnym: szlifowanie grzbietu zęba w kierunku wierzchołka z dosuwem, odsunięcie i powrót w przesuwie szybkim
– wariant 3 – szlifowanie oscylacyjne w ruchu do przodu, ubytek całkowity/ubytek na skok = liczba ruchów szlifowania
– wariant 4 – szlifowanie oscylacyjne w ruchu powrotnym, ubytek całkowity/ubytek na skok = liczba ruchów szlifowania
– wariant 5 – skoki wyiskrzania

Specyfikacja techniczna szlifierki CNC WALTER WOODTRONIC C5

• liczba osi: 5 (X,Y,Z,B,A) + 2
• głowica szlifierska z ręcznie nastawianym urządzeniem obrotu kąta osi (oś D)
• ręcznie napędzana oś do dosuwania uchwytu przedmiotu obrabianego (oś W)
• posuw w osi X/Y/Z/A: 139/176/70/110 mm
• posuw w osi B: -25°/+30°
• posuw w osi D: -25°/+25°
• posuw w osi W: 165 mm
• szybkość posuwu w osi X,Y,Z,A,B,D: 15 m/min
• dokładność posuwu w osi X,Y,Z: 0,31 μm
• dokładność posuwu w osi A,D: 0,41 μm
• dokładność posuwu w osi B: 0,153 μm
• średnica zewnętrzna piły tarczowej: 80-710 mm
• średnica otworu piły tarczowej: ≥ 10 mm
• szerokość cięcia: ≤ 8 mm
• podziałka zębów: 4-110 mm
• kąt natarcia: -25°/+30°
• kąt przyłożenia: 0°-25°
• kąt sfazowania na powierzchni przyłożenia: ≤ 45°
• kąt osiowy: -25°/+25°
• odcinek szlifowania na powierzchni przyłożenia: ≤ 25 mm
• odcinek szlifowania na powierzchni natarcia: ≤ 25 mm
• prędkość skrawania: 22 m/s
• maksymalna średnica ściernicy: 160 mm
• średnica uchwytu ściernicy: 32 mm
• moc napędu wrzeciona ściernicy: 1,1 kW
• wydajność pompy układu chłodzenia (ciśnienie 2 bar): 30 l/min
• pojemność zbiornika na ciecz chłodząco-smarującą: 150 l
• moc przyłączeniowa: 4,5 kVA
• zasilanie: 3x 400 V; 50 Hz
• poziom hałasu: < 709 dB(A)
• gabaryty (dł. x szer. x wys.): ok. 1750 x 1570 x 1890 mm
• ciężar maszyny: 2100 kg

Wyposażenie ostrzałki CNC WALTER

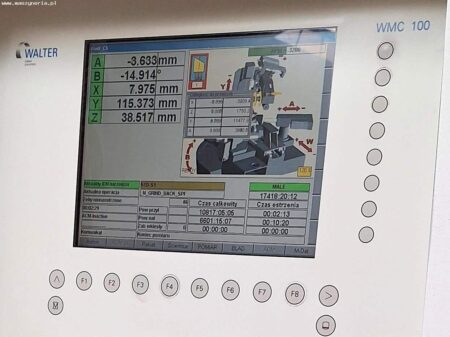

• sterownik CNC: WALTER WMC 100
• tryb sterowania WALTER WWM – prowadzenie operatora przy pomocy elementów graficznych i menu dla wszystkich rodzajów pracy oraz pakietów oprogramowania (program 1,2,3,4,5,6,7,8,12,13)
• zintegrowana instalacja do szlifowania na mokro z filtrem
• czujnik pomiarowy do automatycznego pomiaru geometrii zęba oraz do kontroli i korekty zużycia ściernic
• sterowane mikroprocesorem serwomotory trójfazowe ze zintegrowanym układem pomiaru przemieszczenia
• wrzeciono ściernic z adapterem do jednoczesnego montażu dwóch ściernic (do powierzchni natarcia i przyłożenia)
• uchwyt do zamocowania dwóch ściernic d32, D60, L10, L1 = 60 mm
• zintegrowany układ chłodzenia
• 10″ ekran kolorowy TFT
• krzywka sterująca wychyleniem 350 mm
• wyposażenie do pomiaru i kalibracji maszyny
• wewnętrzny modem analogowy do transmisji danych i do serwisu zdalnego
• włóknina filtracyjna
• praska jednoręczna
• końcówka kątowa do praski jednoręcznej
• rurka z dyszą do praski jednoręcznej
• zatrzask podzielnicy z węglików spiekanych (2 szt.)
• zatrzaski podzielnicy ze stali HSS (2 szt.)
• szczęki zaciskowe do małych pił tarczowych (2 szt.)
• klucz dwubrodowy 5 mm, kształt B (do drzwi szafy rozdzielczej)
• klucz kołkowy
• zintegrowana szafa rozdzielcza
