Szlifierka do płaszczyzn ELB PERFEKT BD10 SPS

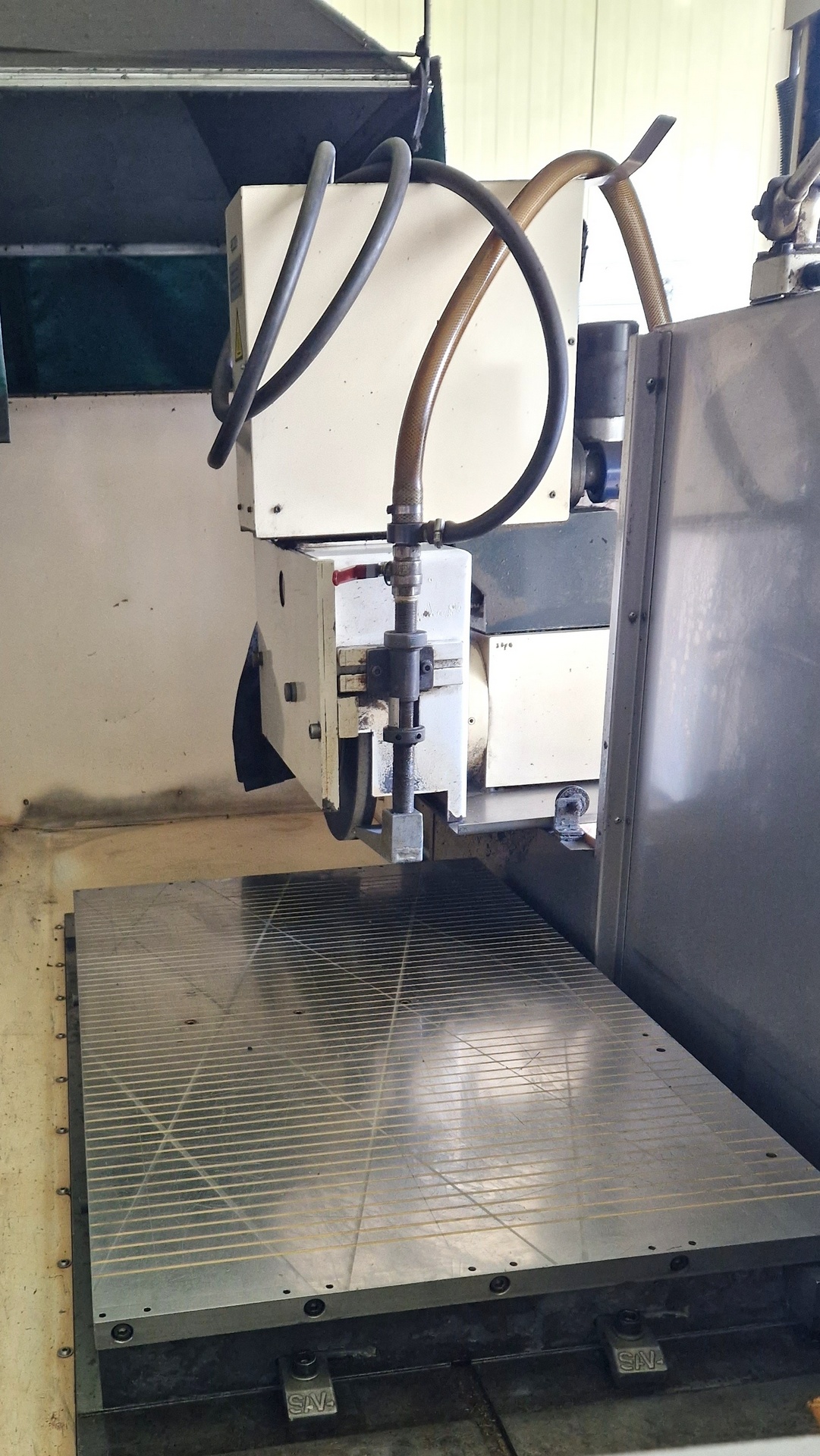

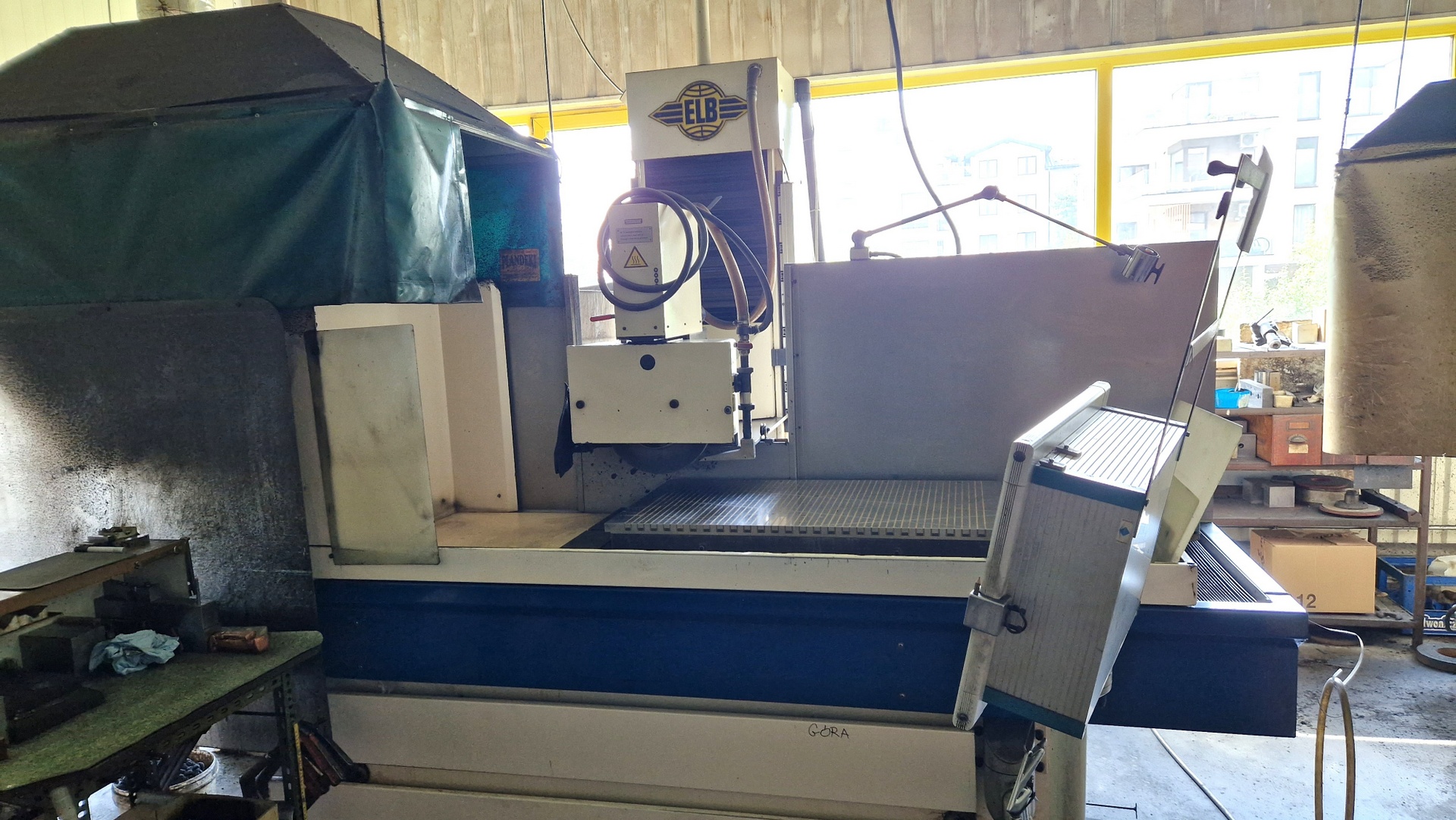

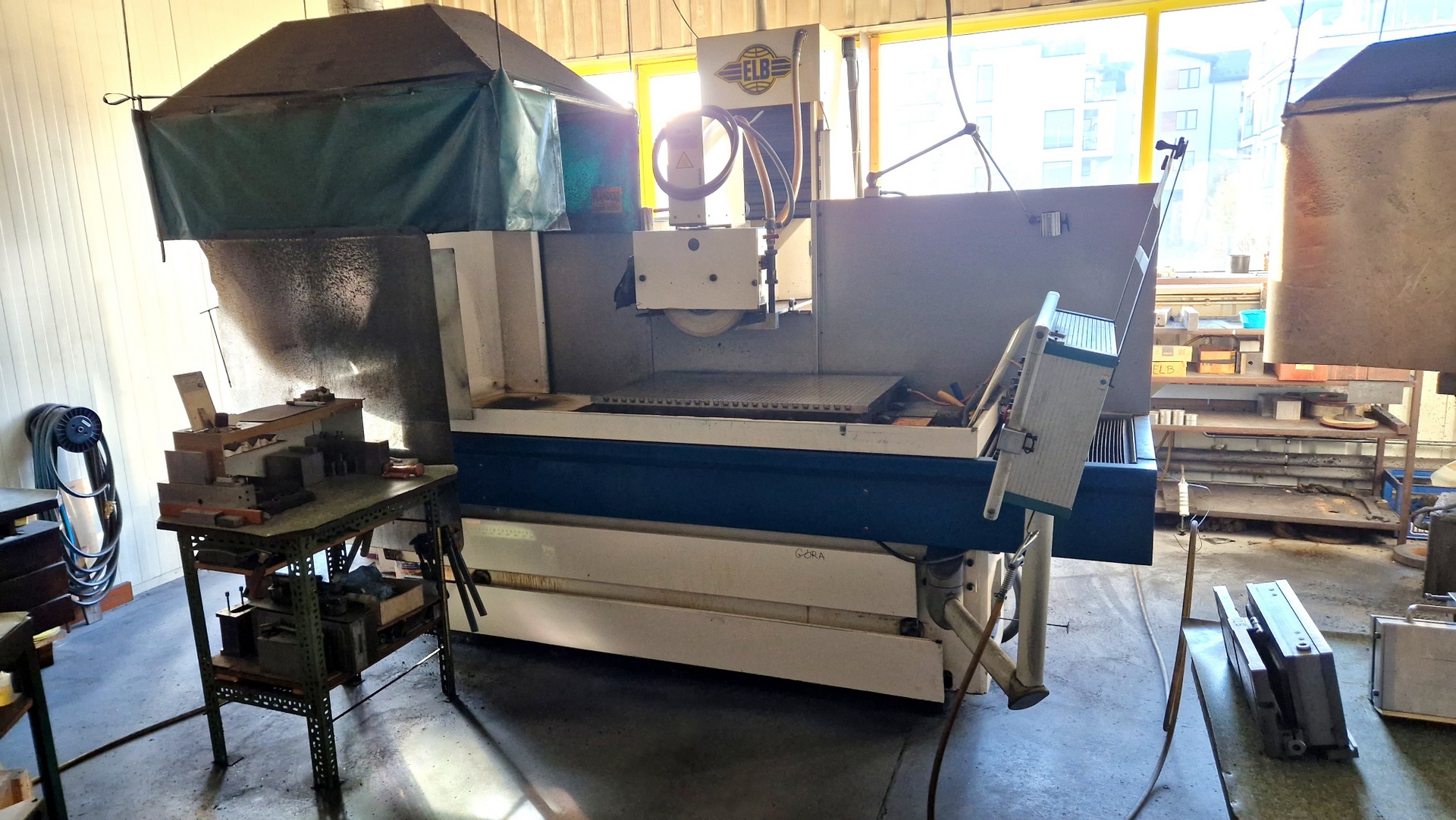

Szlifierka do płaszczyzn ELB PERFEKT BD10 SPS zbudowana została w 2004 roku w Niemczech przez ELB-Schliff Werkzeugmaschinen GmbH. Maszyna znajduje zastosowanie w precyzyjnym szlifowaniu elementów o maksymalnej wadze 1000 kg. Proces obróbczy realizowany jest w pełni automatycznie na dużej płycie magnetycznej lub bezpośrednio na stole roboczym. Głowica szlifierska, składająca się z wrzeciona i ściernicy, porusza się wzdłuż prowadnic, co zapewnia równomierne i dokładne wykończenie powierzchni. Szlifierka magnesowa do płaszczyzn ELB SCHLIFF PERFEKT BD10 SPS wyposażona jest ponadto m.in. w układ chłodzenia z papierowym filtrem taśmowym, który oczyszcza chłodziwo po wykonanej obróbce i pozwala na jego ponowne wykorzystanie w kolejnym procesie. Całkowity ciężar maszyny wynosi 6300 kg.

Specyfikacja techniczna szlifierki ELB PERFEKT BD10 SPS

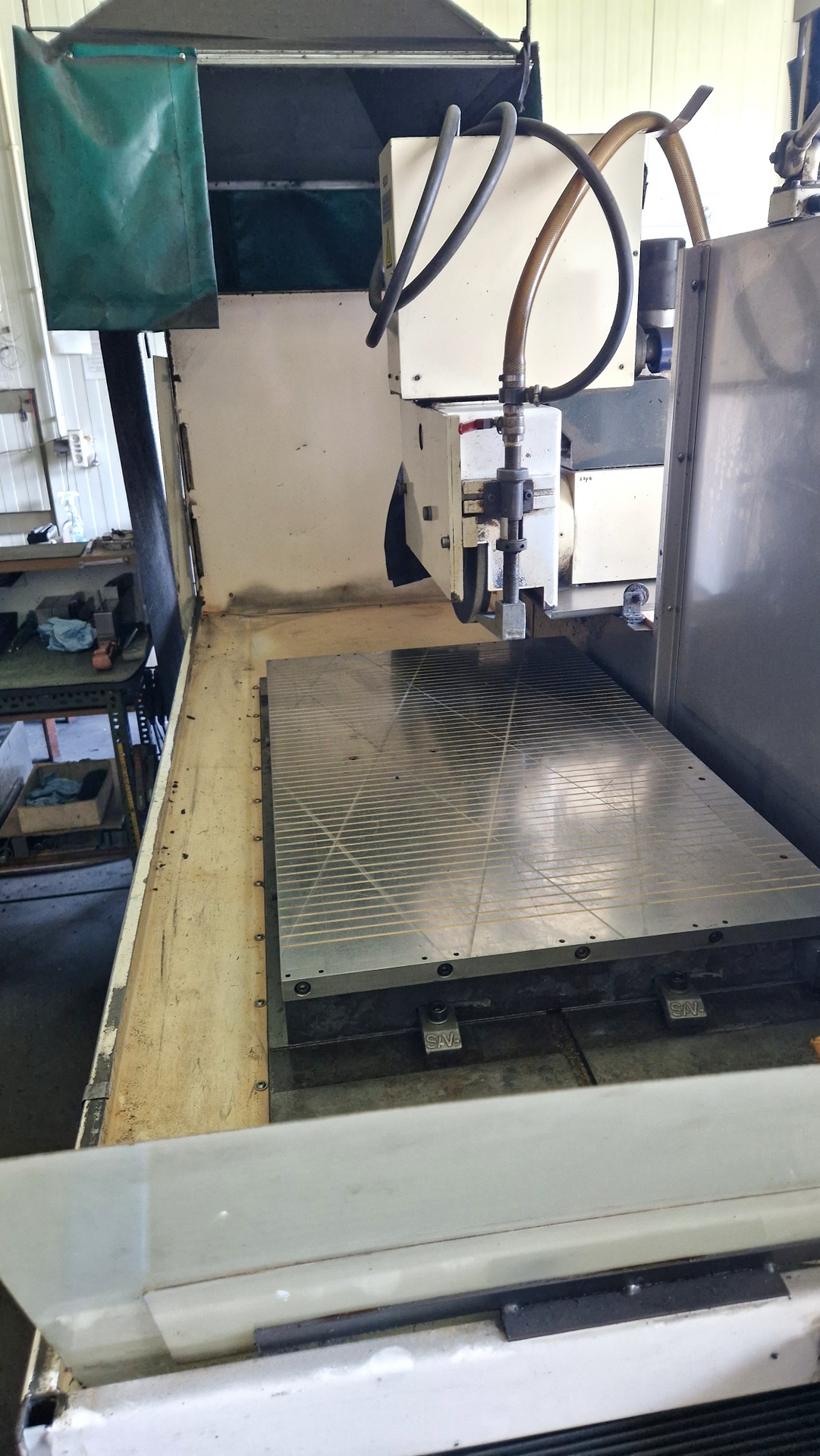

• wymiary płyty magnetycznej (dł. x szer.): 1000 x 750 mm
• maksymalne wymiary szlifowania (dł. x szer. x wys.): 1000 x 600 x 400 mm
• maksymalny ciężar detalu: 1000 kg
• wymiary ściernicy (średnica x szerokość x otwór): 400 x 100 x 127 mm
• maksymalna prędkość obrotowa wrzeciona: 1500 obr/min
• stożek wrzeciona: 60 mm
• moc napędu wrzeciona: 10 kW
• centralne smarowanie smarem stałym
• układ chłodzenia z papierowym filtrem taśmowym
• wydajność filtra: 80 l/min
• gęstość filtra: 16-25 µm
• szerokość filtra: 710 mm
• moc całkowita: 19 kW
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer. x wys.): 3550 x 2320 x 2620 mm
• ciężar maszyny ELB PERFEKT 6010 SPS: 6300 kg
