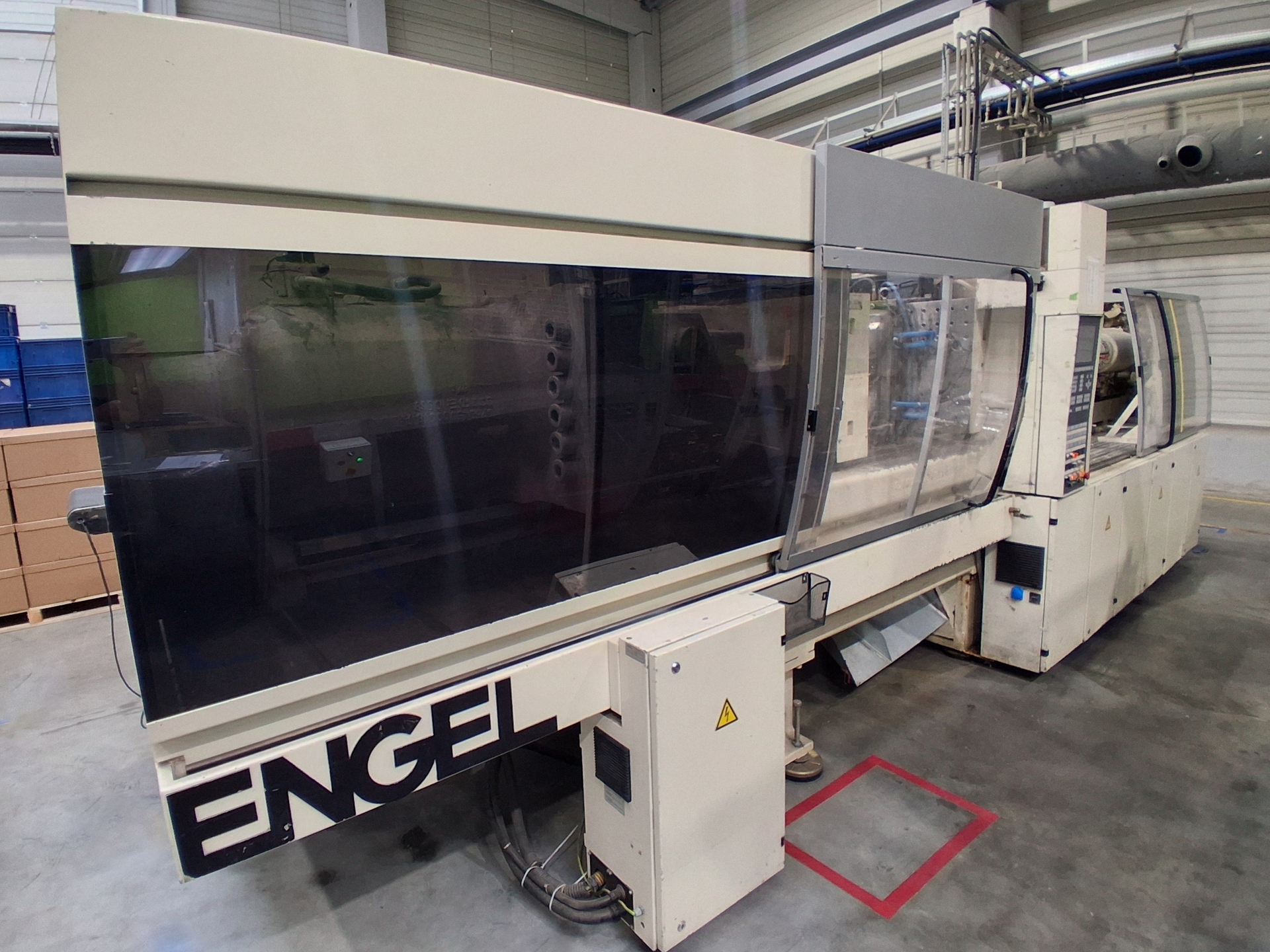

Wtryskarka do tworzyw sztucznych ENGEL ES 1350/275 HL ST

Wtryskarka do tworzyw sztucznych ENGEL ES 1350/275 HL ST zbudowana została w 1999 roku w Austrii przez ENGEL Austria GmbH. Maszyna przeznaczona jest do ekonomicznej produkcji elementów z tworzyw sztucznych o różnych kształtach, kolorach i zastosowaniach. W procesie tym wykorzystywana jest metoda formowania wtryskowego, polegająca na wtrysku uplastycznionego tworzywa sztucznego do zamkniętej formy, gdzie materiał stygnie i przyjmuje jej kształt. Połączenie dużej siły zwarcia 275 ton ze sprawdzonymi komponentami zapewnia wysoką wydajność nawet podczas wymagającej produkcji seryjnej.

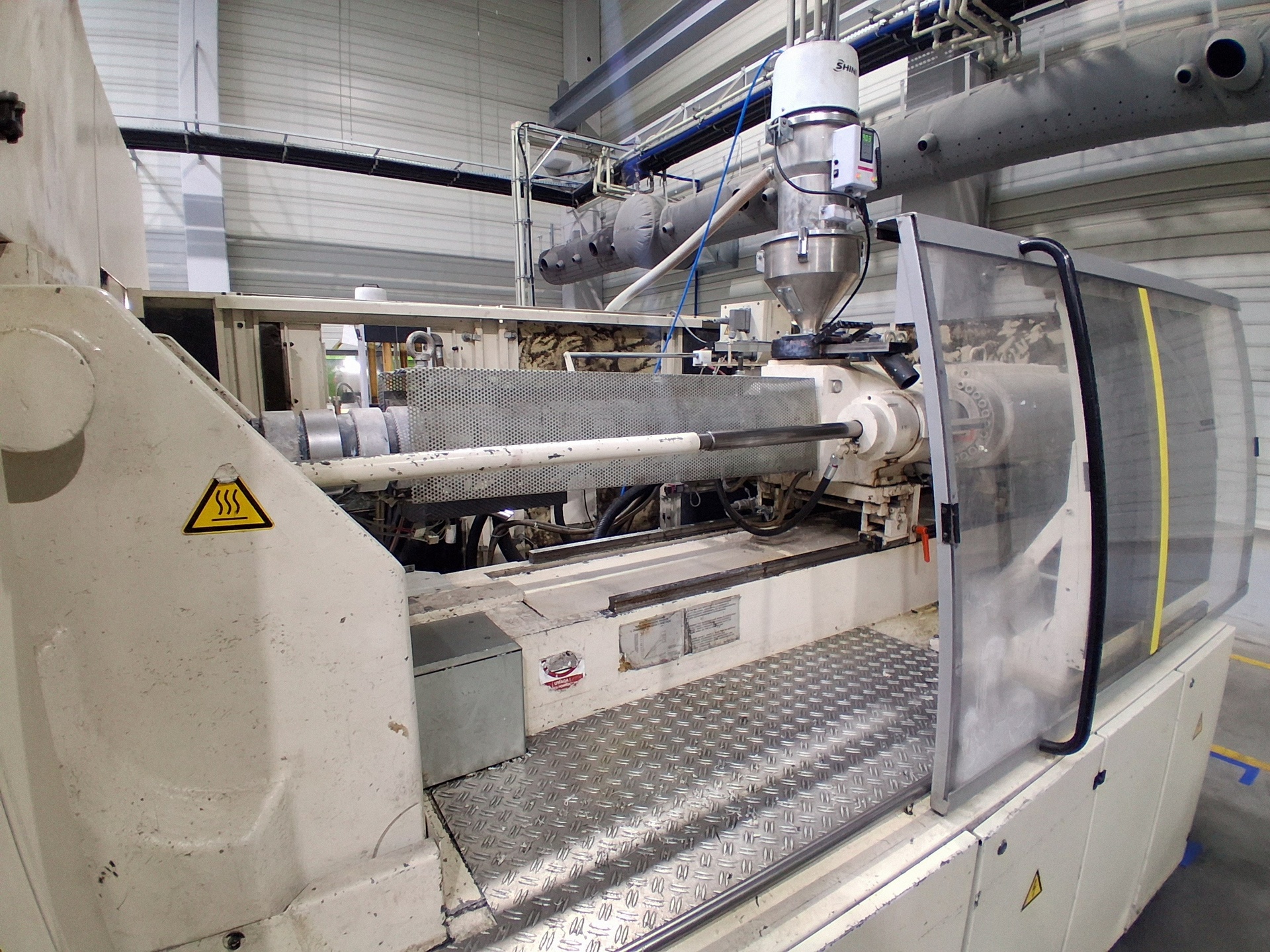

ENGEL ES 1350/275 HL ST wyposażony jest w ślimak o średnicy 60 mm, który odpowiedzialny jest za uplastycznianie tworzywa oraz jego precyzyjne dozowanie do formy wtryskowej. Możliwość pracy przy podwyższonym ciśnieniu wtrysku umożliwia przetwarzanie bardziej wymagających tworzyw oraz precyzyjne wypełnianie form o skomplikowanej budowie. W celu zwiększenia efektywności produkcji wtryskarka ENGEL ES 1350/275 wyposażona została również w robota ER-HLI 71, który automatyzuje odbiór gotowych wyprasek. Całość uzupełnia system sterowania ENGEL CC100, zapewniający wygodną obsługę i pełną kontrolę nad przebiegiem procesu. Całkowita masa maszyny wynosi 20000 kg.

Specyfikacja techniczna wtryskarki do plastiku ENGEL ES 1350/275 HL ST

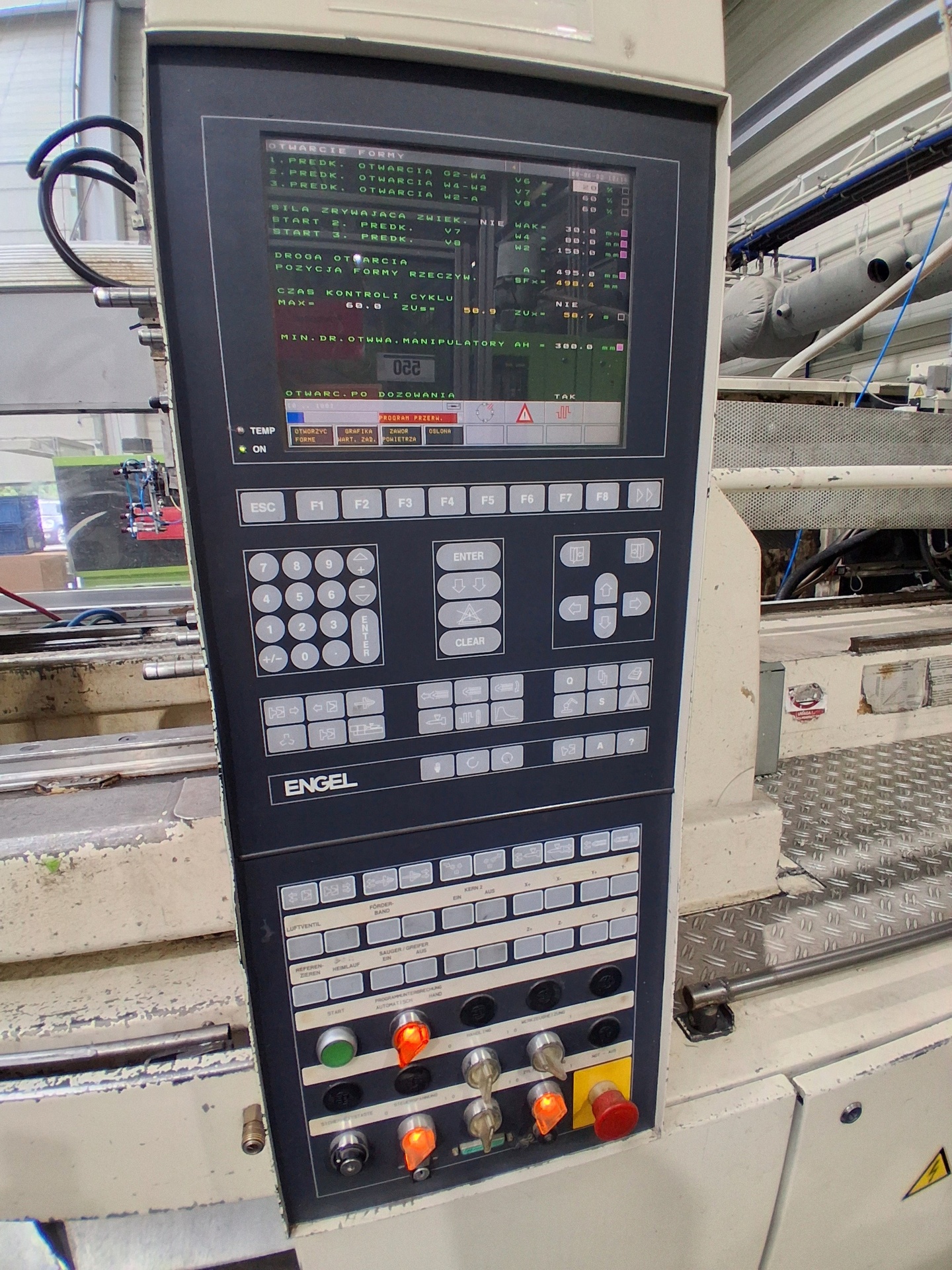

• system sterowania: ENGEL CC100
• maksymalna siła zwarcia: 275 t (2750 kN)
• średnica ślimaka: 60 mm
• prędkość obrotowa ślimaka: 228 obr/min
• gramatura wtrysku: 662 g
• objętość wtrysku: 735 cm3
• ciśnienie wtrysku: 1481 bar
• ciśnienie wtrysku (zwiększona wydajność): 1834 bar
• wydajność wtrysku: 318 g/s
• wydajność wtrysku (przy zwiększonym ciśnieniu wtrysku): 257 g/s
• wydajność plastyfikacji: 55 g/s
• droga dozowania: 260 mm
• skok otwarcia: 850 mm
• minimalna wysokość formy wtryskowej: 350 mm
• wymiary płyt mocujących: 1050×900 mm
• maksymalna odległość między płytami mocującymi: 1200 mm
• prześwit między kolumnami: bezkolumnowa
• siła wyrzutnika: 82 kN
• skok wyrzutnika: 200 mm
• roboczogodziny: 40521 h
• siła docisku dyszy wtryskowej: 110 kN
• skok docisku dyszy wtryskowej: 500 mm
• liczba stref grzewczych (wraz z dyszą wtryskową): 5
• moc grzewcza: 21,3 kW
• robot ENGEL ER-HLI 71
• rdzeń pneumatyczny (1 szt.)
• rdzeń hydrauliczny (1 szt.)
• pojemność głównego zbiornika oleju: 460 l
• pojemność dodatkowego zbiornika oleju: 360 l
• moc napędu pompy: 37 kW
• gabaryty (dł. x szer. x wys.): 6920 x 2720 x 2450 mm
• ciężar netto maszyny ENGEL: 20000 kg

(Podane parametry techniczne mogą nieznacznie odbiegać od rzeczywistości. Wymagana jest weryfikacja z rzeczywistymi możliwościami oferowanej maszyny.)
