Wyciąg pyłu GGK WIELAND

Wyciąg pyłu GGK WIELAND zbudowany został w 2022 roku w Polsce przez GGK WIELAND POLSKA Sp. z o.o. Jest to profesjonalna instalacja odpylająca zaprojektowana do efektywnego usuwania zanieczyszczeń powietrza powstałych w wyniku frezowania, szlifowania, cięcia i innych procesów technologicznych. System ten stanowi niezbędne wyposażenie każdego profesjonalnego warsztatu i zakładu przemysłowego, gdyż ma kluczowe znaczenie zarówno dla komfortu pracy, jak i dla bezpieczeństwa i trwałości narzędzi.

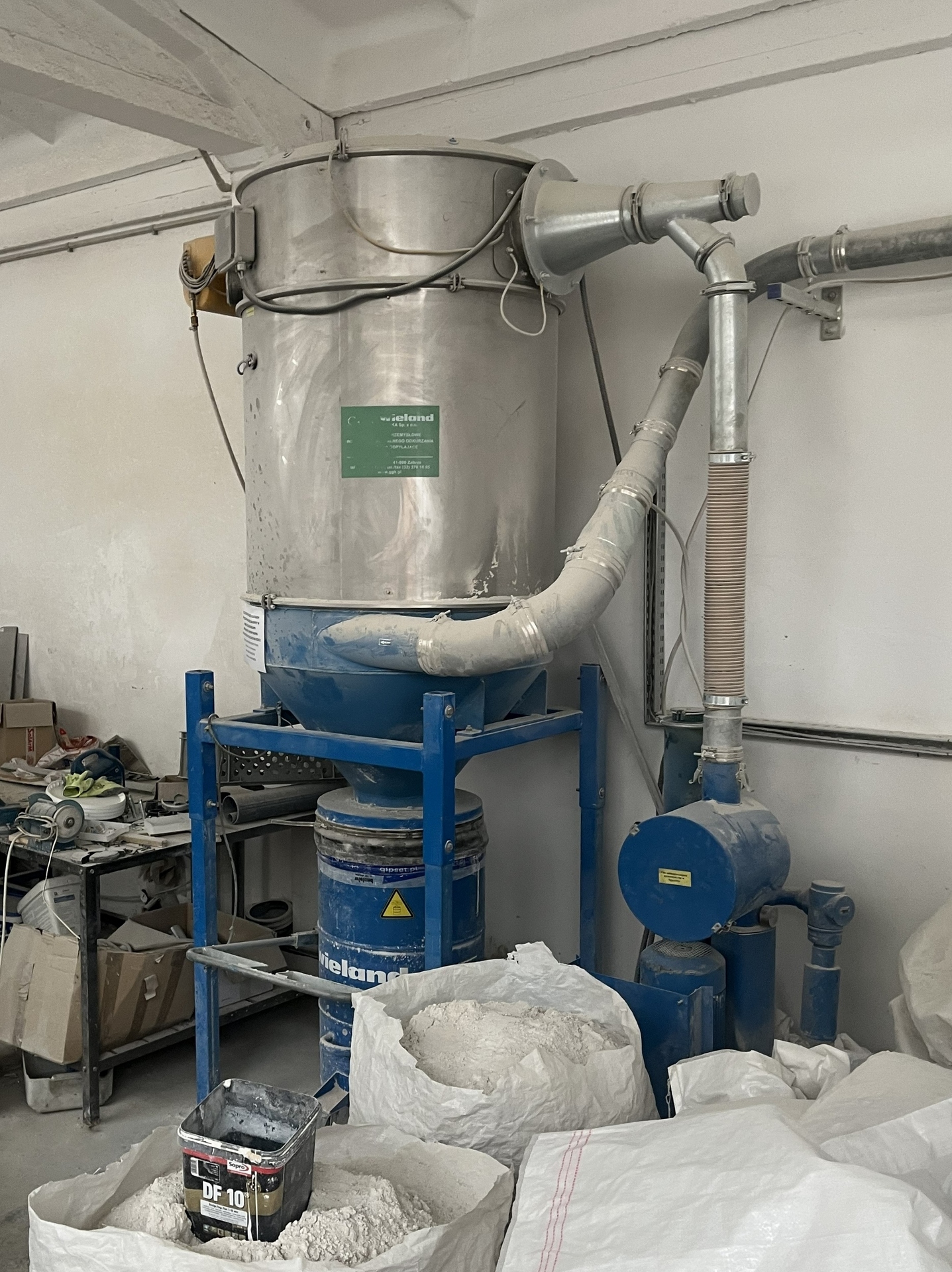

Instalacja odciągowa GGK WIELAND umożliwia podłączenie wszystkich obrabiarek znajdujących się w zakładzie przy użyciu węży ssawnych oraz rozbudowanego systemu rur z ocynkowanej stali. Głównym elementem instalacji jest wydajna jednostka ssąca MaxVac Central 110 o mocy 11 kW, odpowiedzialna za wytwarzanie podciśnienia niezbędnego do zasysania powietrza wraz z zanieczyszczeniami. Materiał stały jest następnie transportowany bezpośrednio z miejsca obróbki do filtra FiltroJet 13, gdzie dochodzi do oddzielenia go od powietrza. Cały ten proces odbywa się w pełni automatycznie z wykorzystaniem impulsów sprężonego powietrza. Odciąg pyłu WIELAND współpracował dotychczas z dostępnym w naszej ofercie ploterem frezującym SERON 1328 PRO+.

Instalacja odpylania jest w pełni kompletna i obejmuje następujące elementy:
– filtr FiltroJet 13
– agregat ssący MaxVac Central 110 11kW z osprzętem
– szafa sterownicza
– instalacja rurowa ok. 15 mb
– wąż połączeniowy ⌀ 60 mm 5 m (2 szt.)
– zasuwy odcinające DN70 ręczne (2 szt.)

Specyfikacja techniczna odciągu przemysłowego GGK WIELAND

Jednostka ssąca

• moc silnika indukcyjnego: 11 kW
• maksymalny przepływ powietrza: 1140 m3/h
• maksymalne podciśnienie: 440 mbar
• filtr patronowy
• powierzchnia filtra patronowego: 7,5 m2
• zawór próżniowy zabezpieczający pompę przed przeciążeniem
• podciśnienie ograniczone zaworem próżniowym: 270 mbar
• pompa boczno-kanałowa
• przyłącze ssące: ⌀ 100 mm
• obudowa dźwiękochłonna
• tłumik wylotu powietrza
• poziom hałasu (DIN 45635): 75 dB(A)
• zabezpieczenie prądowe przy 400 V: 32 A
• zasilanie: 3x 400 V; 50 Hz
• wymiary (dł. x szer. x wys.): 725 x 680 x 1865 mm
• waga maszyny: 200 kg

Filtr

• filtry z poliestru poliuretanowego z pokryciem PTFE
• powierzchnia filtra: 13 m2
• automatyczne oczyszczanie powierzchni filtra sprężonym powietrzem
• zbiornik separacyjny
• zabezpieczenie separatora przed przecieraniem
• przyłącze ssące DN 120
• pojemność zbiornika: ok. 50 l
• wytrzymałość na próżnię: 600 mbar
