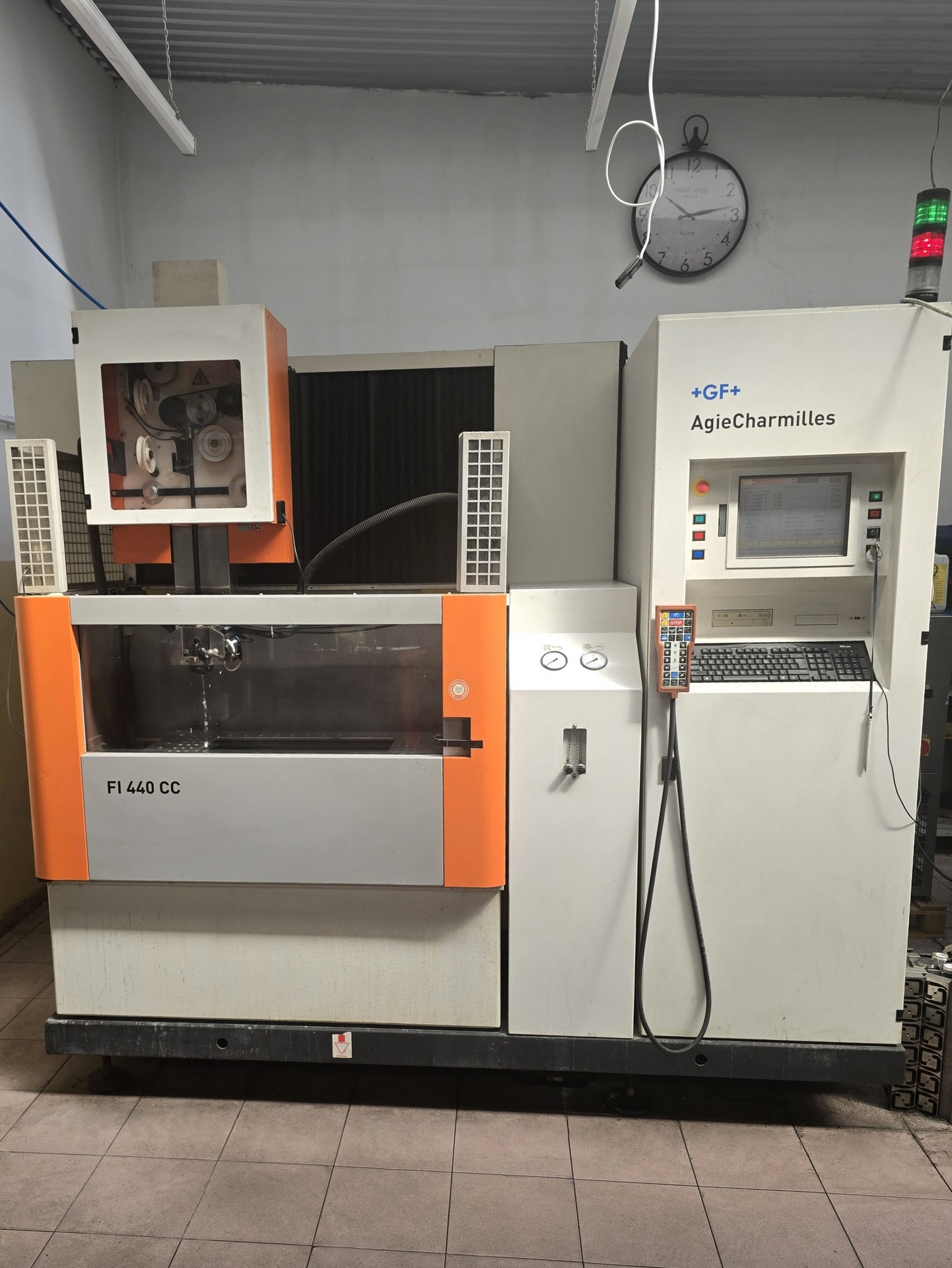

Wycinarka drutowa CHARMILLES FI 440 CC

Wycinarka drutowa CHARMILLES FI 440 CC zbudowana została w 2007 roku w Szwajcarii przez Charmilles Technologies SA. Oferowana maszyna to doskonały wybór do produkcji precyzyjnych matryc, wykrojników oraz stempli. Umożliwia efektywną obróbkę detali wykonanych z nawet najtwardszych materiałów za pomocą erozji elektrycznej. Podczas obróbki materiał usuwany jest poprzez kontrolowane wyładowania elektryczne zachodzące pomiędzy drutem, a detalem zanurzonym w dielektryku. W rezultacie uzyskuje się wysoką jakość powierzchni, bez konieczności podjęcia dodatkowych operacji wykończeniowych, takich jak polerowanie.

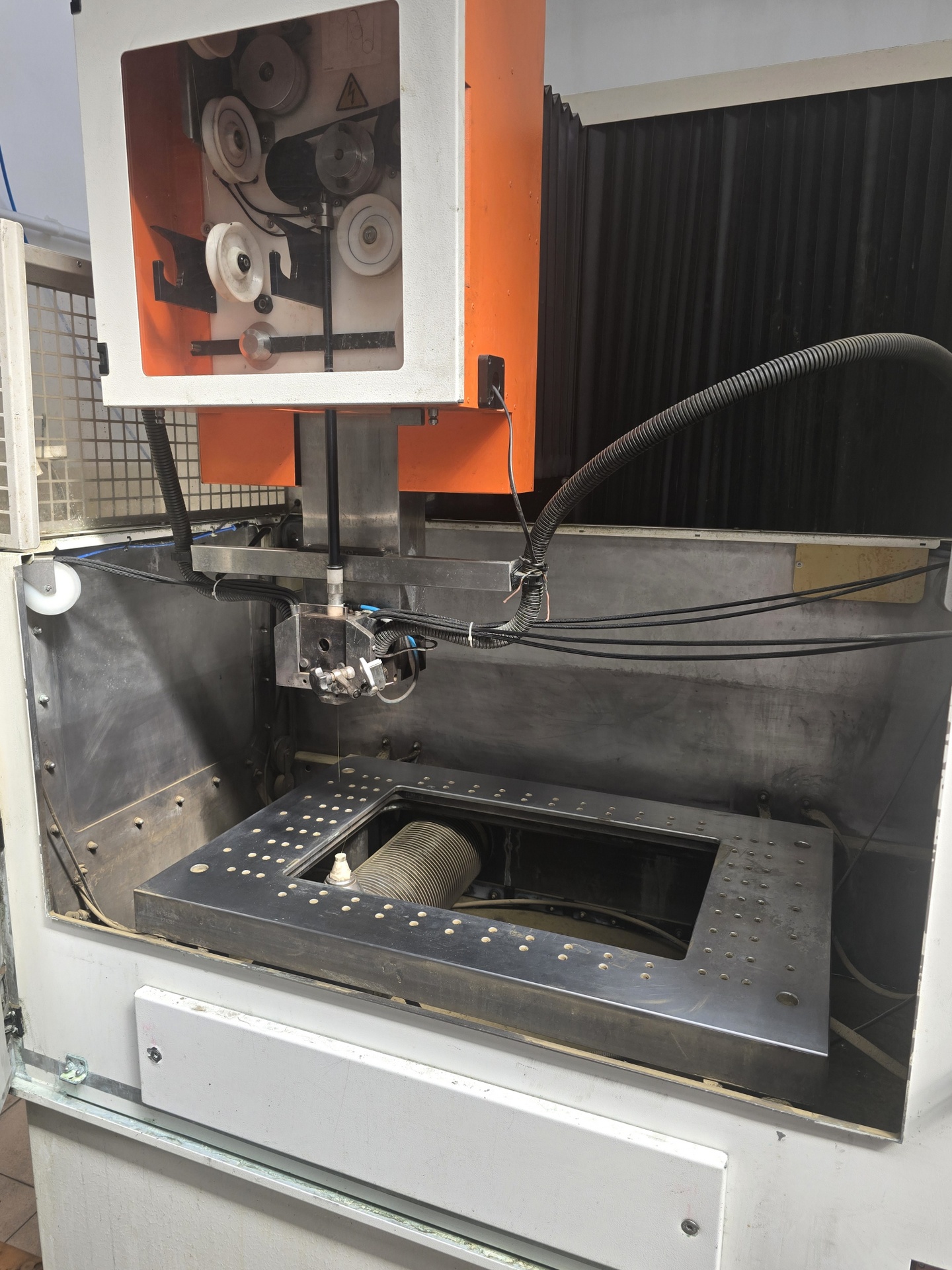

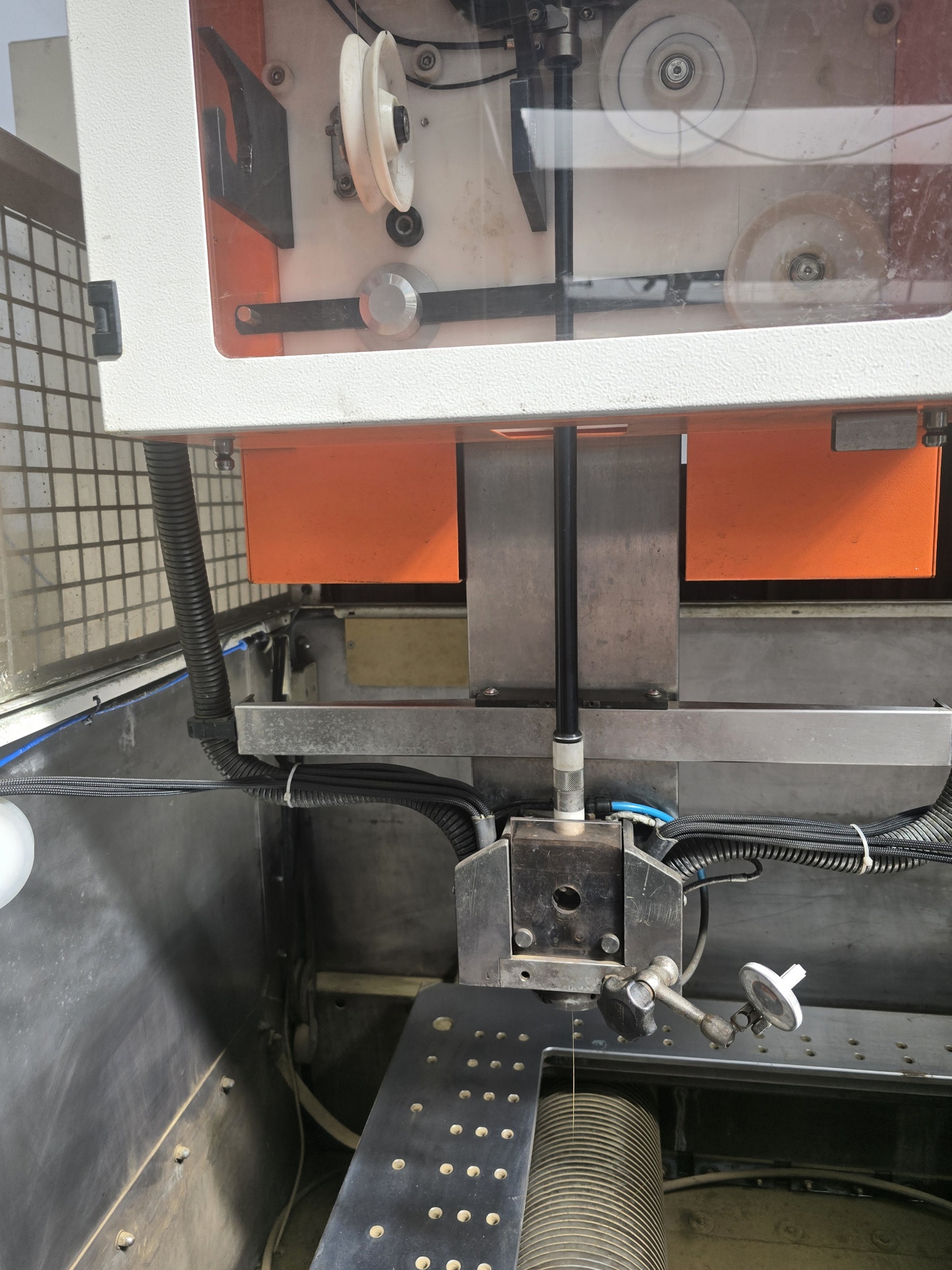

CHARMILLES FI 440 CC realizuje obróbkę przy użyciu głowicy tnącej, pracującej w 5 osiach. We wszystkich osiach maszyny zastosowano systemy pomiarowe w postaci liniałów oraz układ antykolizyjny. Takie rozwiązanie gwarantuje najwyższą dokładność pozycjonowania i bezpieczną pracę, nawet przy dużej dynamice ruchów. Wszystkie parametry procesu programowane są w intuicyjnym sterowniku CNC z dostępem do wielu zaawansowanych funkcji. Całość uzupełnia sztywna konstrukcja, zachowująca wysoką stabilność pracy podczas intensywnej eksploatacji. Elektrodrążarka drutowa CHARMILLES FI 440CC waży 2850 kg.

Dane techniczne elektodrążarki CHARMILLES FI 440 CC

Dane ogólne

• liczba osi: 5 (X,Y,Z,U,V)
• posuw w osi X/Y/Z: 550/350/400 mm
• posuw w osi U/V: 550/350 mm
• prędkość ruchu osi: 0-900 mm/min
• kąt cięcia: 30°/400 mm
• maksymalne wymiary detalu (dł. x szer. x wys.): 2600 x 2810 x 2080 mm
• maksymalny ciężar detalu: 1500 kg
• maksymalna średnica drutu: 0,25 mm
• maksymalna waga rolki drutu: 8 kg
• prędkość rozwijania drutu: 0,5-15 m/min
• siła pociągowa drutu: 0,3-2,5 daN
• ciśnienie powietrza: 6-7 bar
• minimalny przepływ powietrza: 150 l/min
• temperatura otoczenia: 15-30°C
• moc zainstalowana: 12 kVA
• zasilanie: 3x 400 V; 50/60 Hz
• ciężar maszyny AGIE CHARMILLES FI 440CC: 2850 kg

Zbiornik dielektryka

• dielektryk: woda dejonizowana
• pojemność: 1200 l
• maksymalny poziom dielektryka: 435 mm
• regulacja poziomu dielektryka: automatyczna
• układ chłodzenia dielektryka
• waga pustego zbiornika: 400 kg

Wyposażenie maszyny EDM FI 400CC

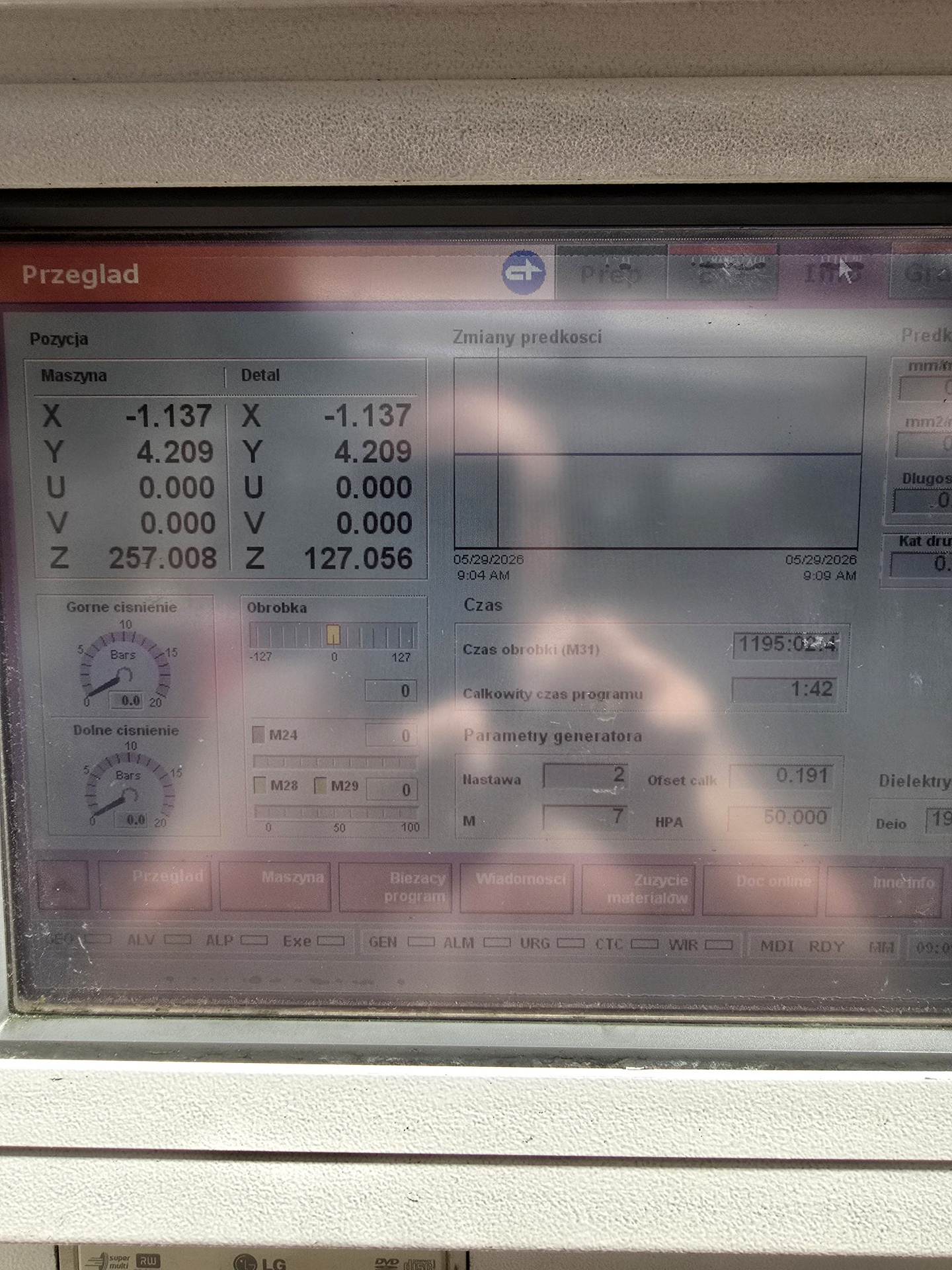

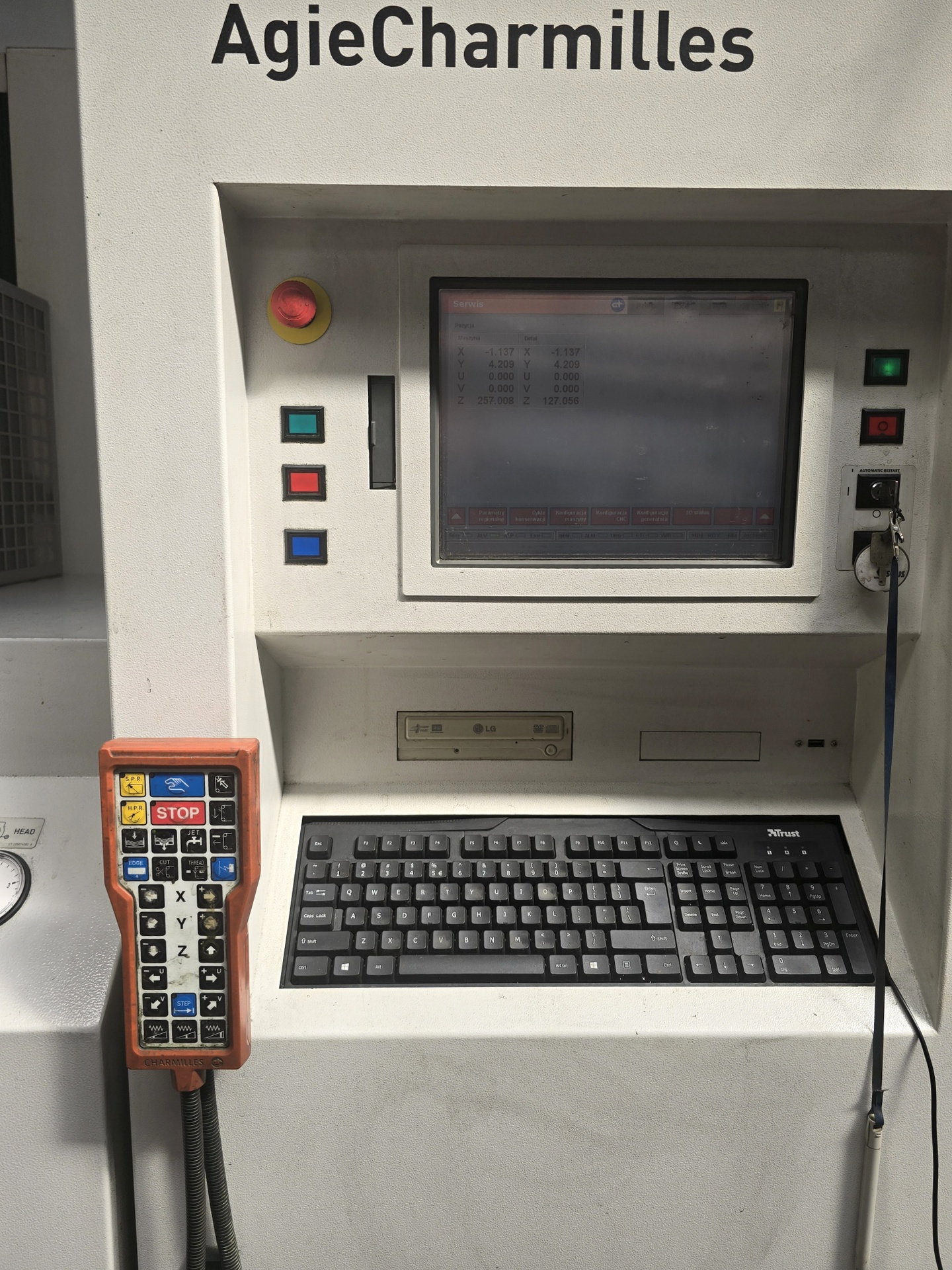

• sterowanie CNC
• system pomiaru ruchu osi w postaci liniałów pomiarowych o rozdzielczości 0,5 μm
• system antykolizyjny we wszystkich osiach
• układ płukania z 4 programowalnymi poziomami ciśnienia (2,4,8,13 bar)
• system filtracji z 4 wkładami filtracyjnymi

(Podane parametry techniczne mogą nieznacznie odbiegać od rzeczywistości. Wymagana jest weryfikacja z rzeczywistymi możliwościami oferowanej maszyny.)
