Wycinarka plazmowa AJAN SHP 130

Wycinarka plazmowa AJAN SHP 130 zbudowana została w 2021 roku w Turcji przez Ajan Elektronik Servis San. Ve Tic. Ltd. Şti. Maszyna była regularnie serwisowana. W 2024 roku palnik SCT260 został wymieniony na nowy.

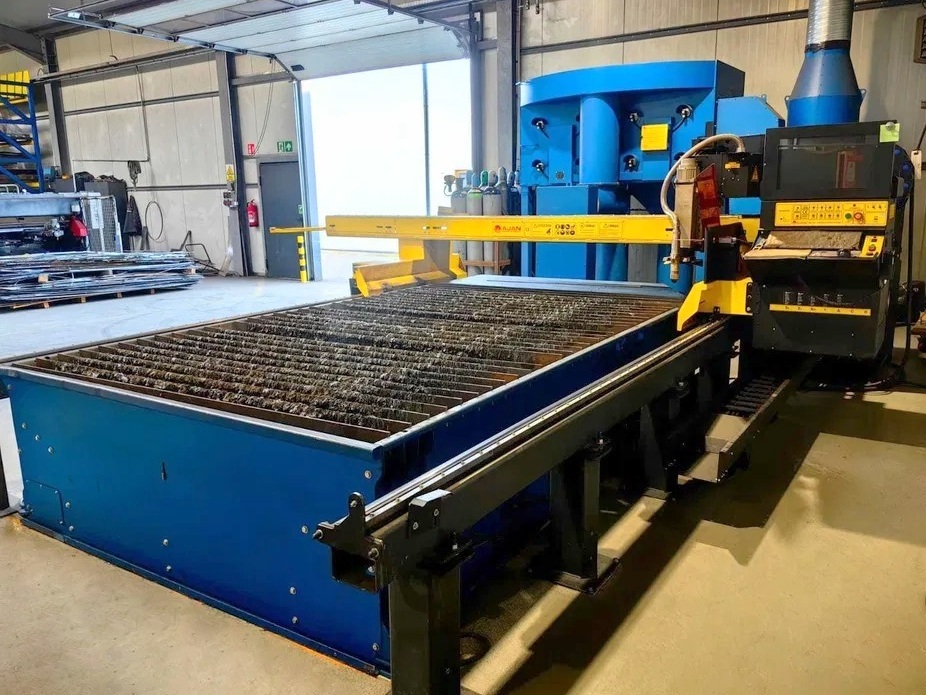

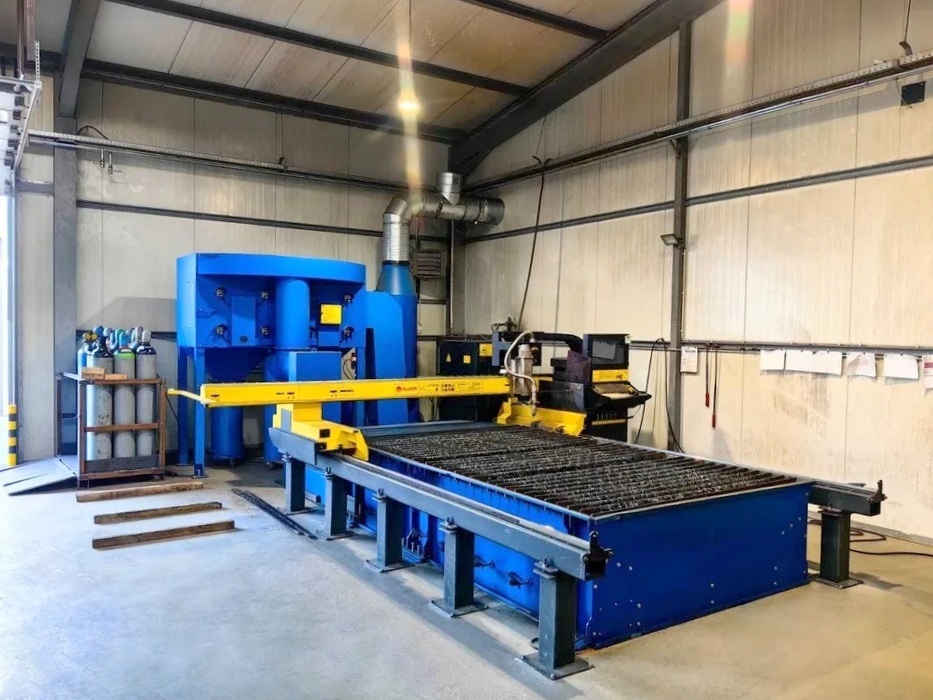

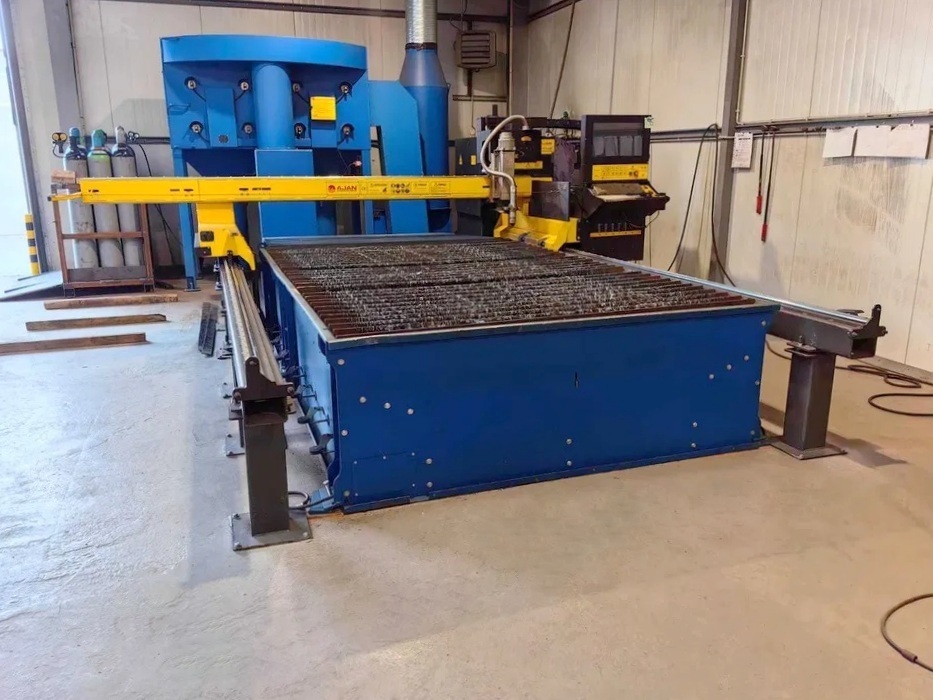

AJAN SHP 130 przeznaczony jest do precyzyjnego cięcia arkuszy blachy o maksymalnej grubości 30 mm. Cięcie plazmowe realizowane jest za pomocą niezawodnego palnika zgodnie z wcześniej przygotowanym programem cięcia. Zastosowane źródło plazmy zapewnia wysoką efektywność energetyczną oraz stabilne parametry pracy także podczas intensywnej eksploatacji. Stół roboczy o długości 3000 mm i szerokości 2000 mm wyposażony jest w zintegrowany system odciągu spalin, który skutecznie usuwa zanieczyszczenia powstające w trakcie cięcia, podnosząc komfort oraz bezpieczeństwo pracy operatora.

Wycinarka plazmowa sterowana jest za pomocą zaawansowanego sterownika CNC z intuicyjnym interfejsem. Operator maszyny ma również do dyspozycji oprogramowanie CAD/CAM z funkcją automatycznego nestingu, która optymalizuje wykorzystanie materiału poprzez odpowiednie rozmieszczenie kształtów 2D na arkuszu blachy. Wszystko to sprawia, że przecinarka plazmowa AJAN SHP to doskonałe rozwiązanie dla zakładów przemysłowych specjalizujących się w produkcji precyzyjnych części przeznaczonych dla różnych gałęzi przemysłu.

Specyfikacja techniczna przecinarki plazmowej AJAN SHP 130

• powierzchnia stołu roboczego (dł. x szer.): 3000 x 2000 mm
• maksymalna grubość cięcia (stal konstrukcyjna): 30 mm
• maksymalna grubość cięcia (stal nierdzewna): 20 mm
• maksymalna grubość cięcia (aluminium): 25 mm
• zużycie energii: 4 kW
• zasilanie maszyny SHP130: 3x 400 V; 50 Hz

Wyposażenie wypalarki plazmowej AJAN

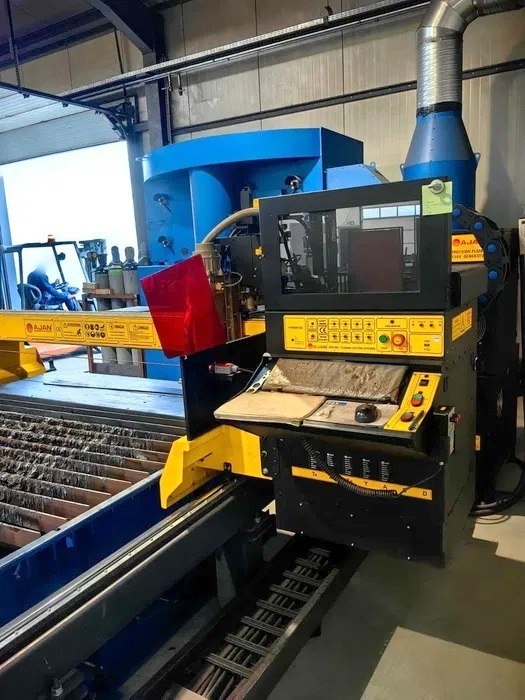

• sterowanie CNC: AJANCNC 918L
• oprogramowanie CAD/CAM: AJANCAM V8.14
• oprogramowanie CAD/CAM z funkcją NESTING: LANTEK
• moduł trasowania MICROPLAZMA
• funkcja AUTO Z (automatyczne ustalenie punktu zerowego i określenie krzywizny arkusza blachy)
• funkcja MICROJOINT (chwilowe, płynne zmniejszenie natężenia prądu podczas cięcia w celu wypalania elementu)
• funkcja OPTOHOLE (optymalizacja i poprawa jakości wycinanych otworów)
• funkcja OTO (system nadzoru zużycia katody i elektrody)
• przedłużenie osi Y 700 mm (możliwość rozbudowy o system do cięcia rur)
• wzmocniony stół sekcyjno-odciągowy 2000×3000 mm
• palnik plazmowy SCT260
• suport tlenowo-gazowy ME
• suport plazmowo-gazowy THC/ME
• automatyczna konsola gazowa EAK 130
• serwonapędy AC we wszystkich osiach

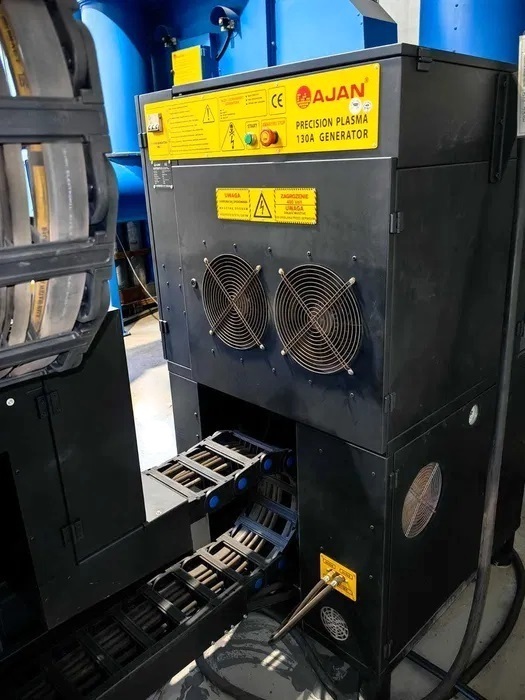

• źródło plazmy AJAN PG 130 A

– rok produkcji: 2021
– maksymalne zużycie energii: 26 kW
– maksymalny prąd wejściowy: 40 A
– zasilanie: 3x 400 VAC; 50 Hz
– waga: 440 kg

• kompresor śrubowy WALTER SKTG 7.5P COMBO

– rok produkcji : 2021
– maksymalne ciśnienie robocze: 10 bar
– wydajność: 1000 l/min
– moc wejściowa: 7,5 kW
– poziom hałasu: 70 dB(A)
– zasilanie: 3x 400 V; 50 Hz

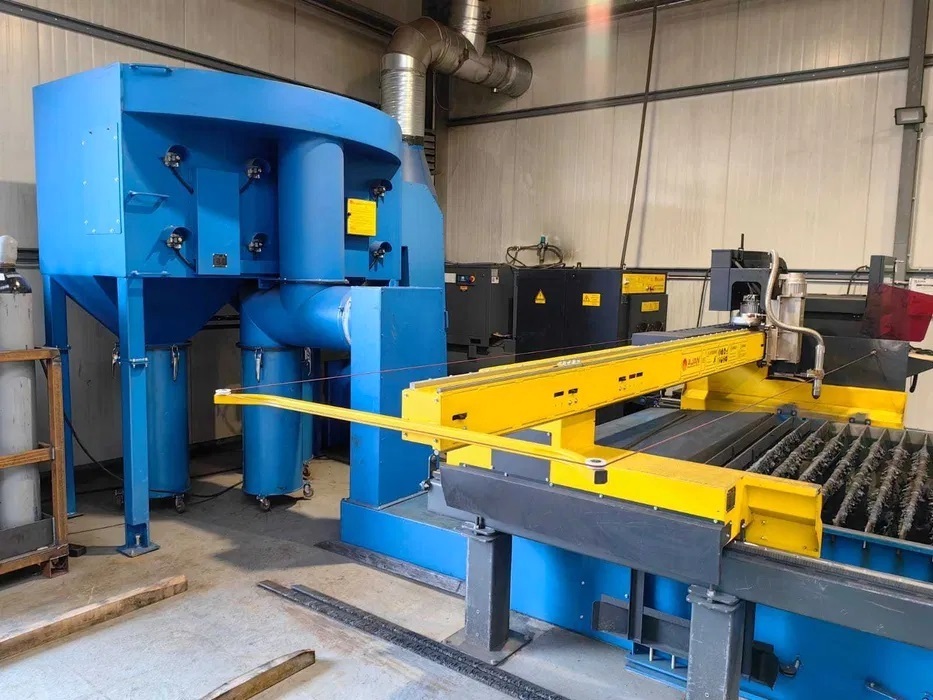

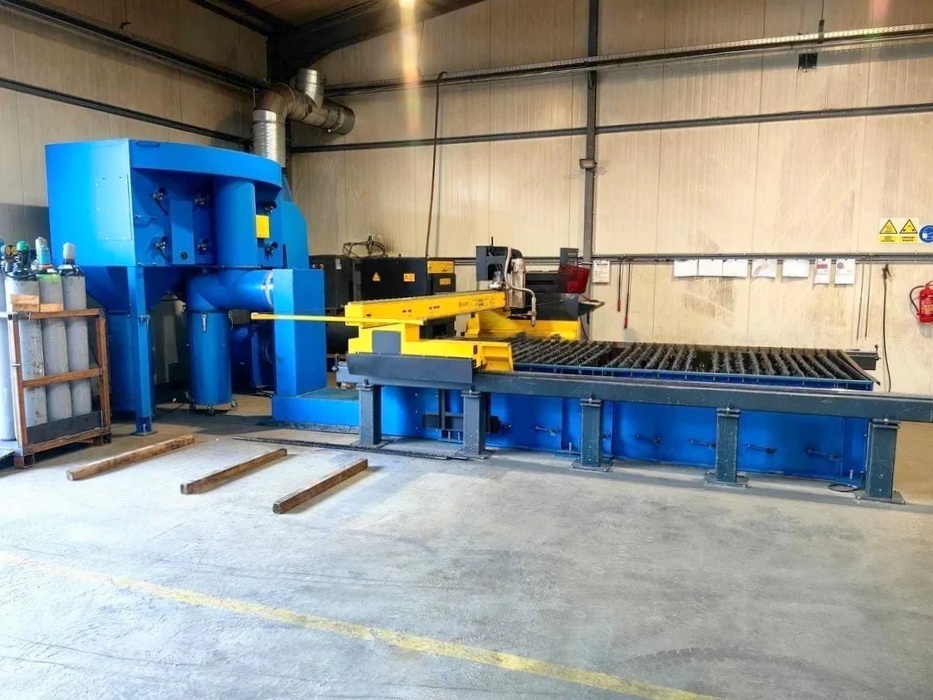

• filtr odpylający AJAN JET FILTER 8

– rok produkcji: 2021
– zapasowy komplet filtrów
– ciśnienie wejściowe: 6 bar
– zużycie powietrza przez zawór: 850 l/min
– zasilanie: 220 VAC; 50 Hz
– waga: 850 kg

• filtrowentylator AJW75
• dokumentacja techniczna
