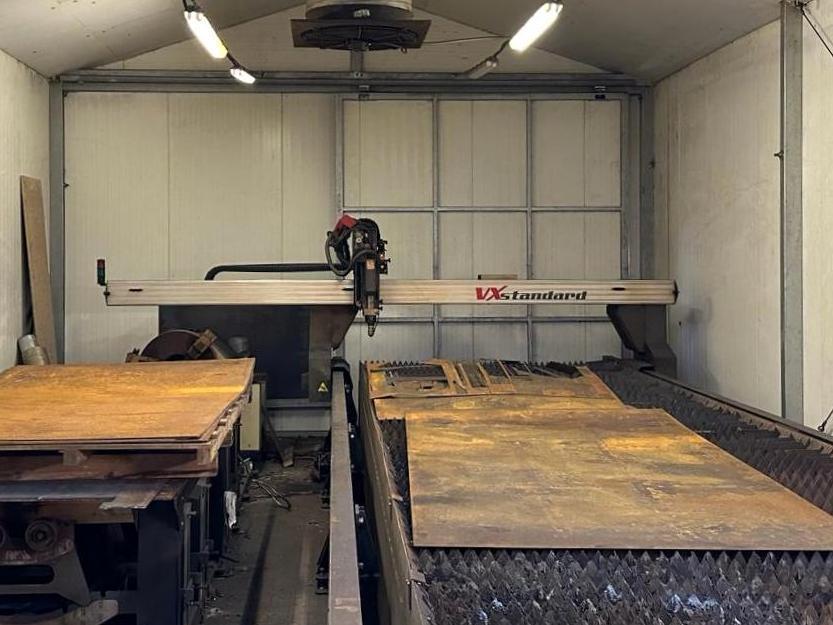

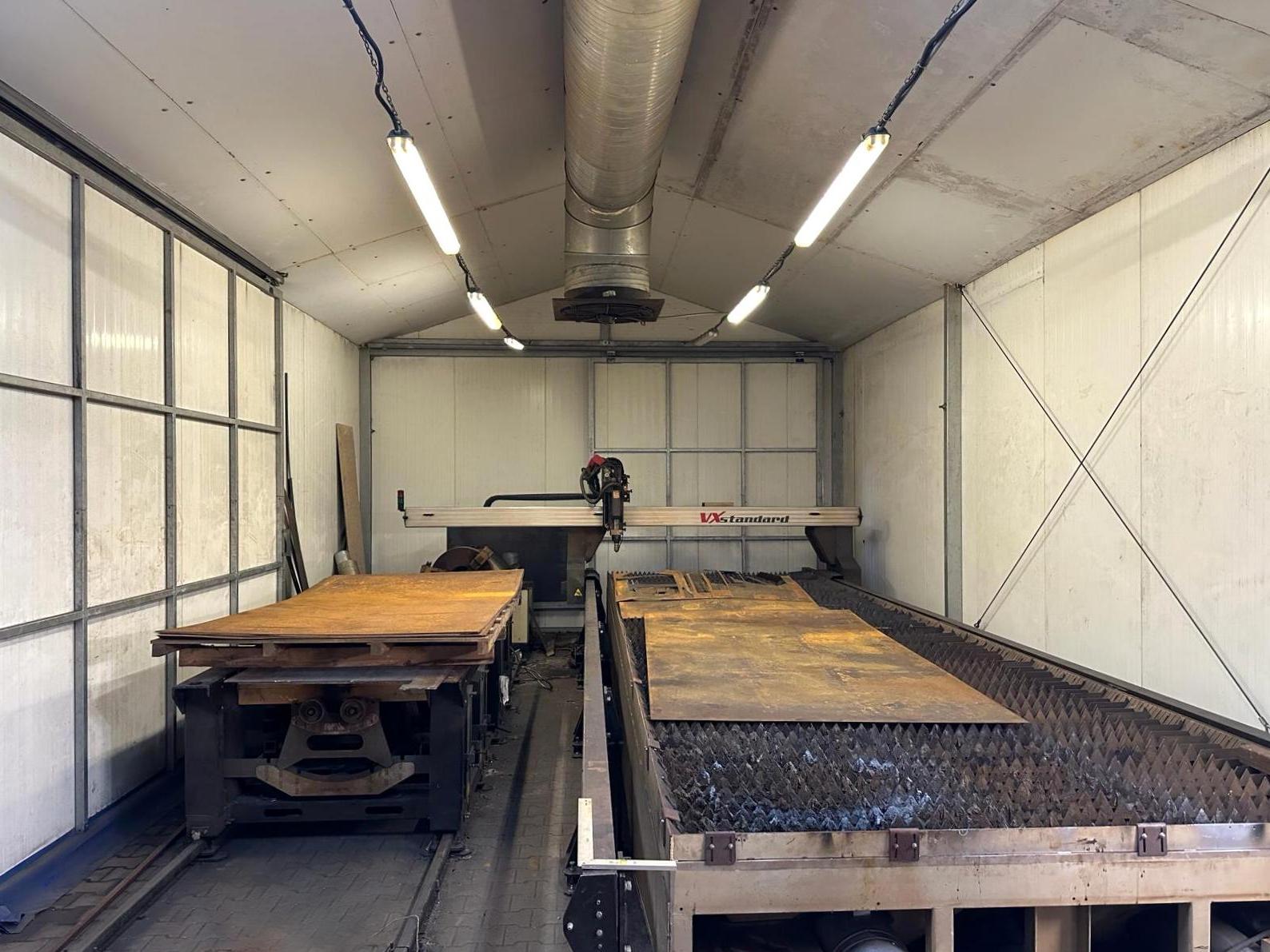

Wycinarka plazmowo gazowa STIGAL VXstandard

Wycinarka plazmowo gazowa STIGAL VXstandard zbudowana została w 2013 roku w Polsce przez STIGAL Marcin Stępień. Maszyna służy do precyzyjnego cięcia wielkogabarytowych arkuszy blachy o maksymalnej długości 7 metrów i szerokości 2 metrów. Zastosowanie palnika gazowego oraz plazmowego pozwala dopasować metodę cięcia do aktualnych potrzeb produkcyjnych. Łuk plazmowy generowany jest przez wydajne źródło CEBORA PLASMA PROF 254, które ogranicza ilość odprysków powstających podczas pracy, zmniejszając potrzebę dodatkowej obróbki gotowych detali. Rozwiązania te pozwalają wykorzystać STIGAL VXstandard do produkcji precyzyjnych elementów stalowych stosowanych w różnych sektorach przemysłu.

Maszyna charakteryzuje się stabilną, otwartą konstrukcją zapewniającą swobodny dostęp do przestrzeni roboczej z każdej strony. Poza głównym obszarem roboczym znajduje się obrotnica przeznaczona do obróbki rur. Wszystkie parametry procesu programowane są w intuicyjnym sterowniku CNC z dostępem do wielu przydatnych funkcji. Uzupełnieniem wyposażenia jest oprogramowanie CAD/CAM z funkcją NESTING, która optymalizuje wykorzystanie materiału poprzez odpowiednie rozmieszczenie kształtów na powierzchni arkusza blachy. Rozwiązanie to pozwala ograniczyć ilość odpadów i efektywniej wykorzystać materiał. Przecinarka plazmowo gazowa VX standard waży około 2500 kg.

Specyfikacja techniczna wycinarki plazmowej STIGAL VXstandard

• maksymalna długość cięcia: 7000 mm
• maksymalna szerokość cięcia: 2000 mm
• maksymalna grubość arkusza blachy: 100 mm
• maksymalna prędkość przejazdowa: 22 m/min
• prędkość ruchu góra/dół palnika: 330 mm/s
• dokładność pozycjonowania palnika: ± 0,05 mm
• regulacja wysokości palnika: napięciowa
• króciec ssawny: ∅ 315 mm
• temperatura otoczenia: +5°C/+40°C
• maksymalna wilgotność powietrza (bez kondensacji): 90%
• pobór mocy: 3000 W
• zasilanie: 400 V; 50 Hz
• ciężar maszyny VX standard: ok. 2500 kg

Wyposażenie wycinarki gazowej STIGAL

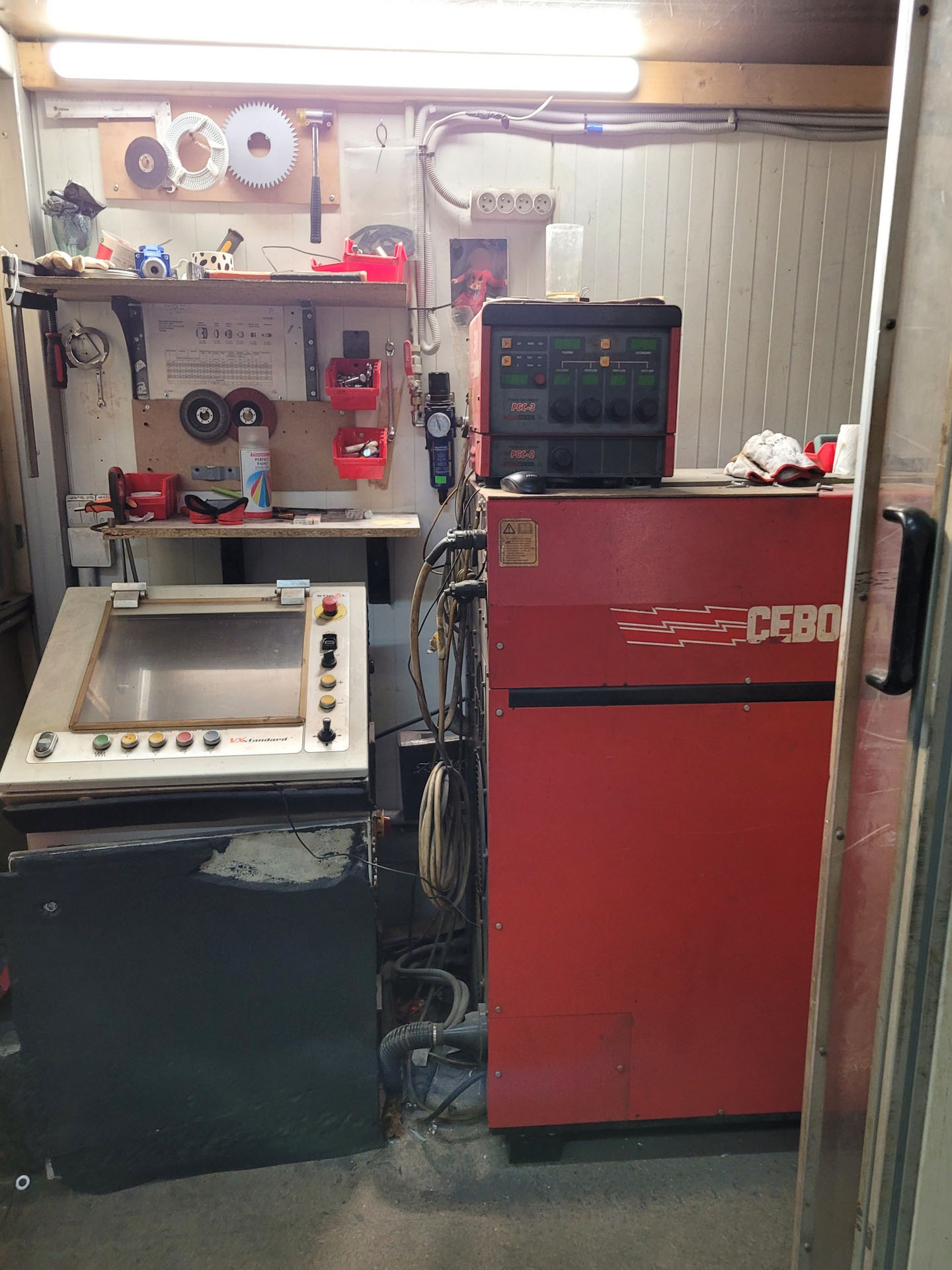

• panel operatora ze sterownikiem CNC
• oprogramowanie CAD/CAM z funkcją NESTING

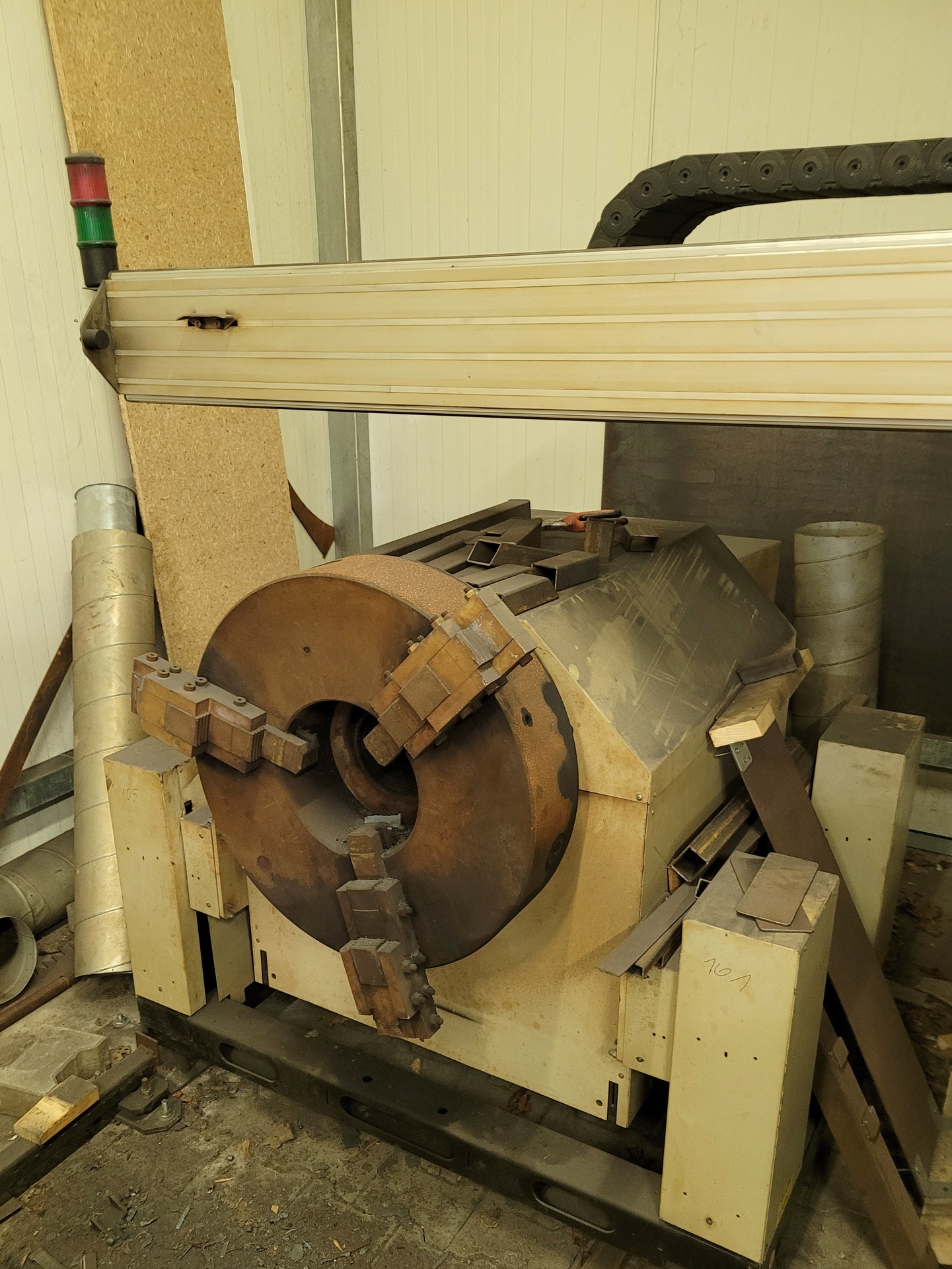

• obrotnica do rur

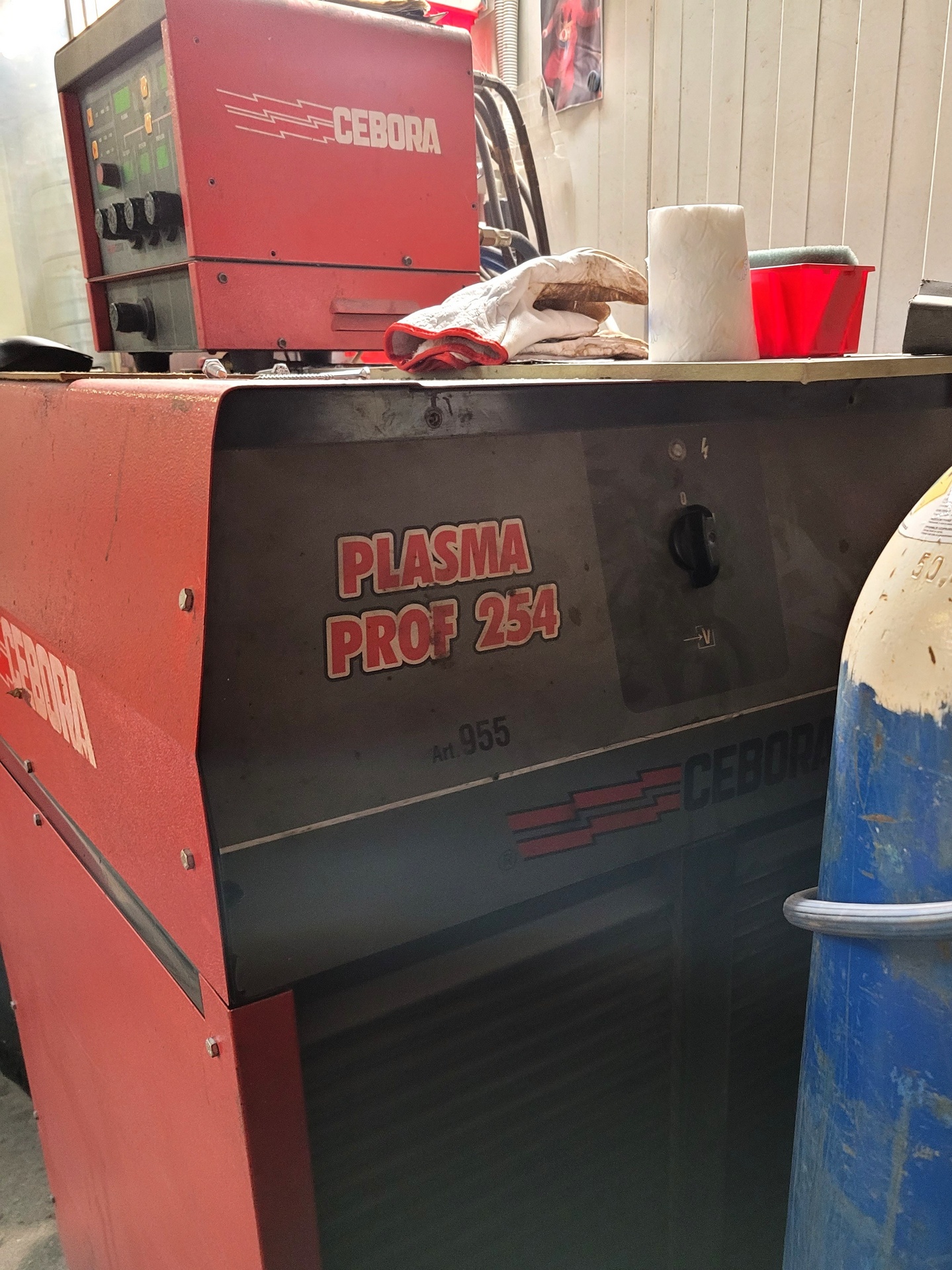

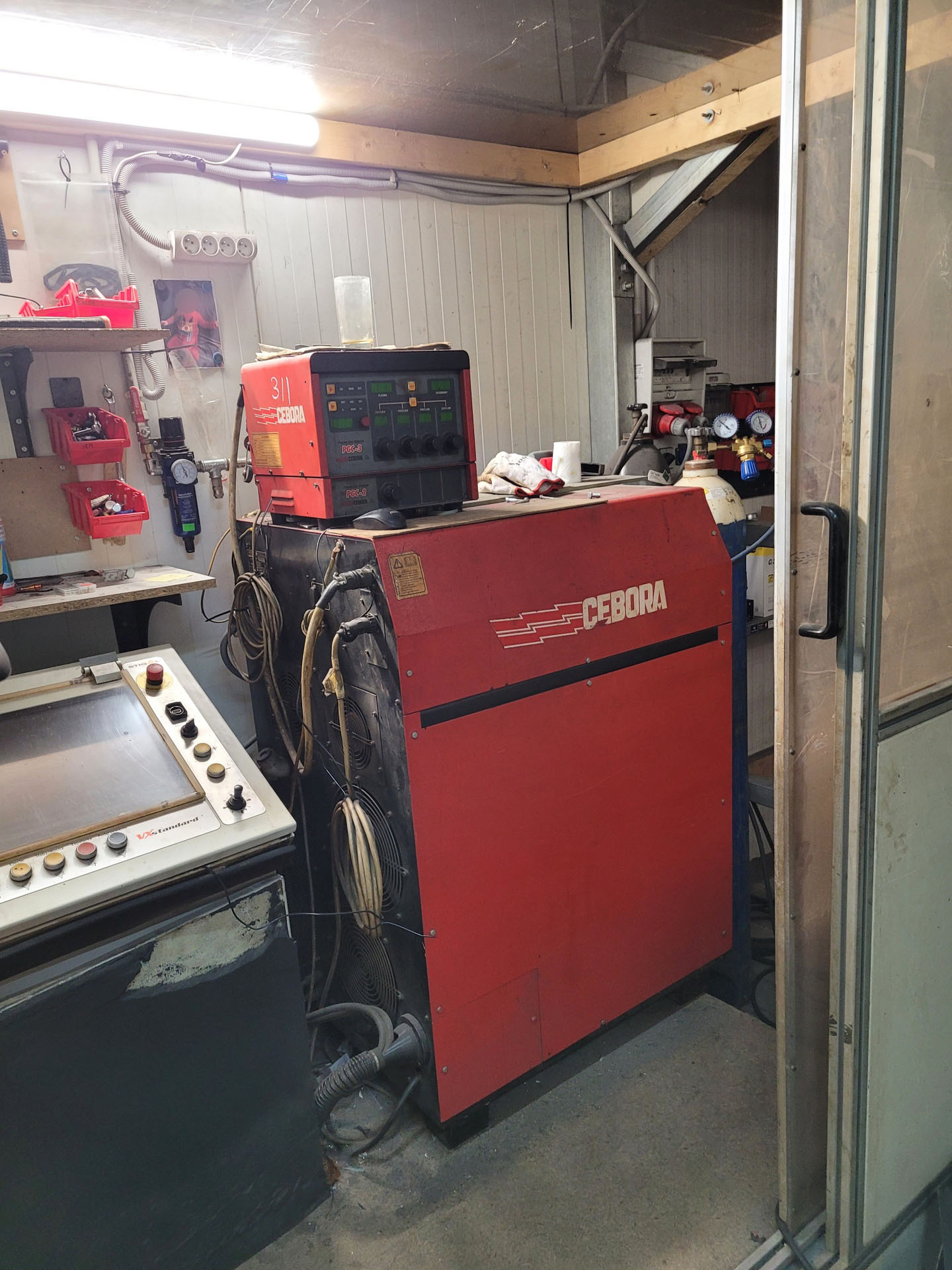

• źródło plazmy: CEBORA PLASMA PROF 254
• półautomatyczna konsola gazowa: CEBORA PGC-3
• palnik plazmowy
• palnik gazowy
