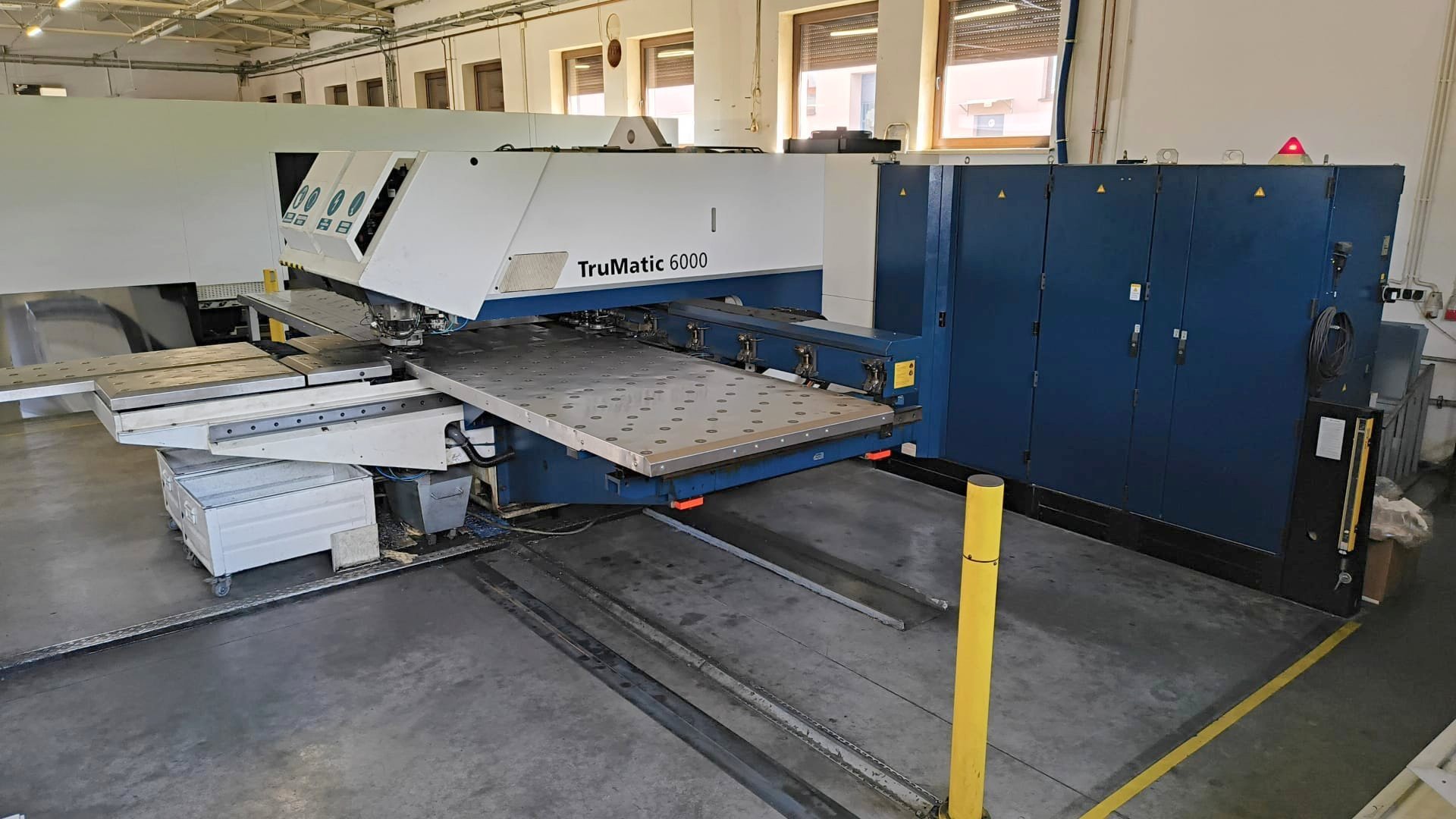

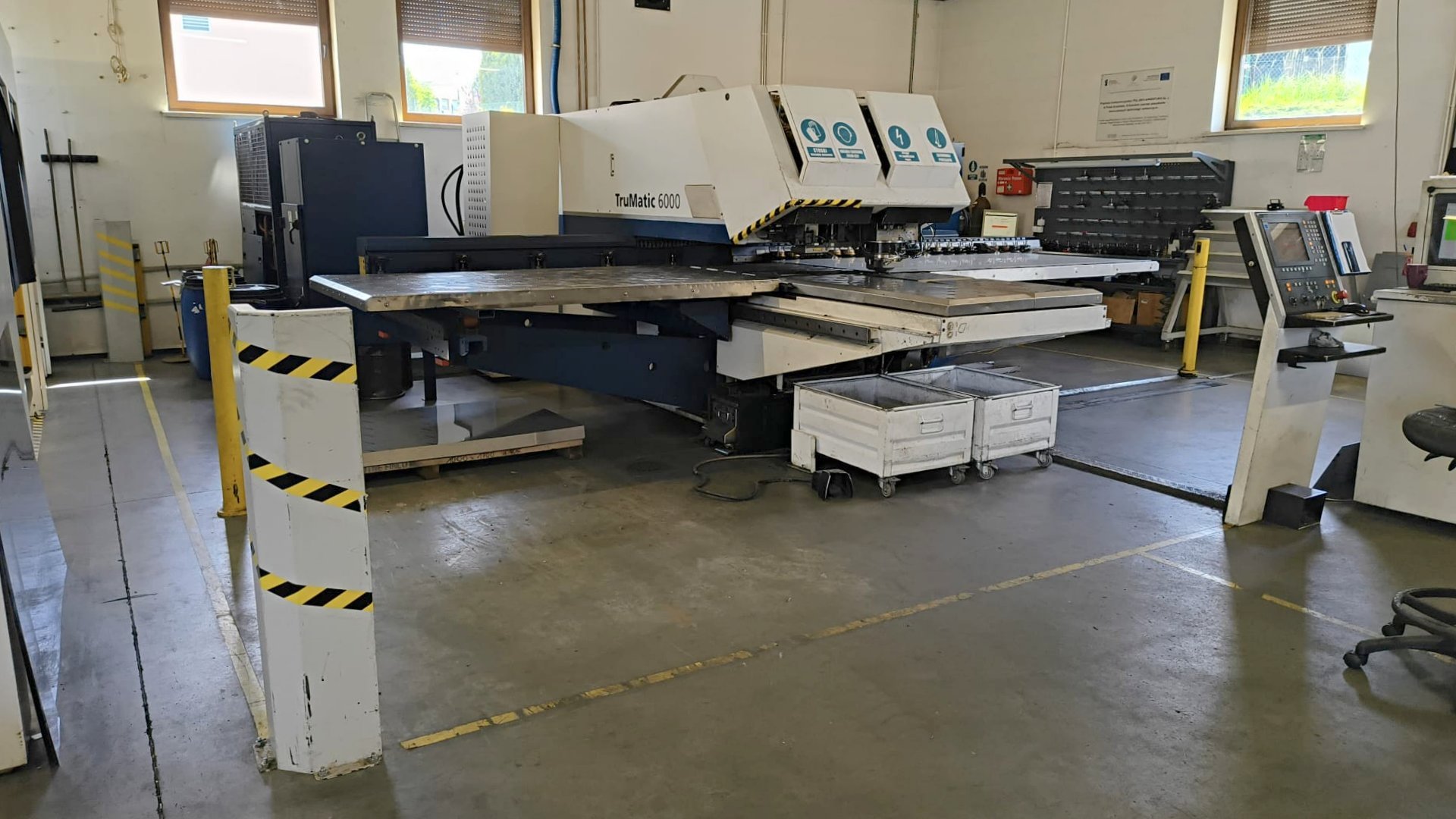

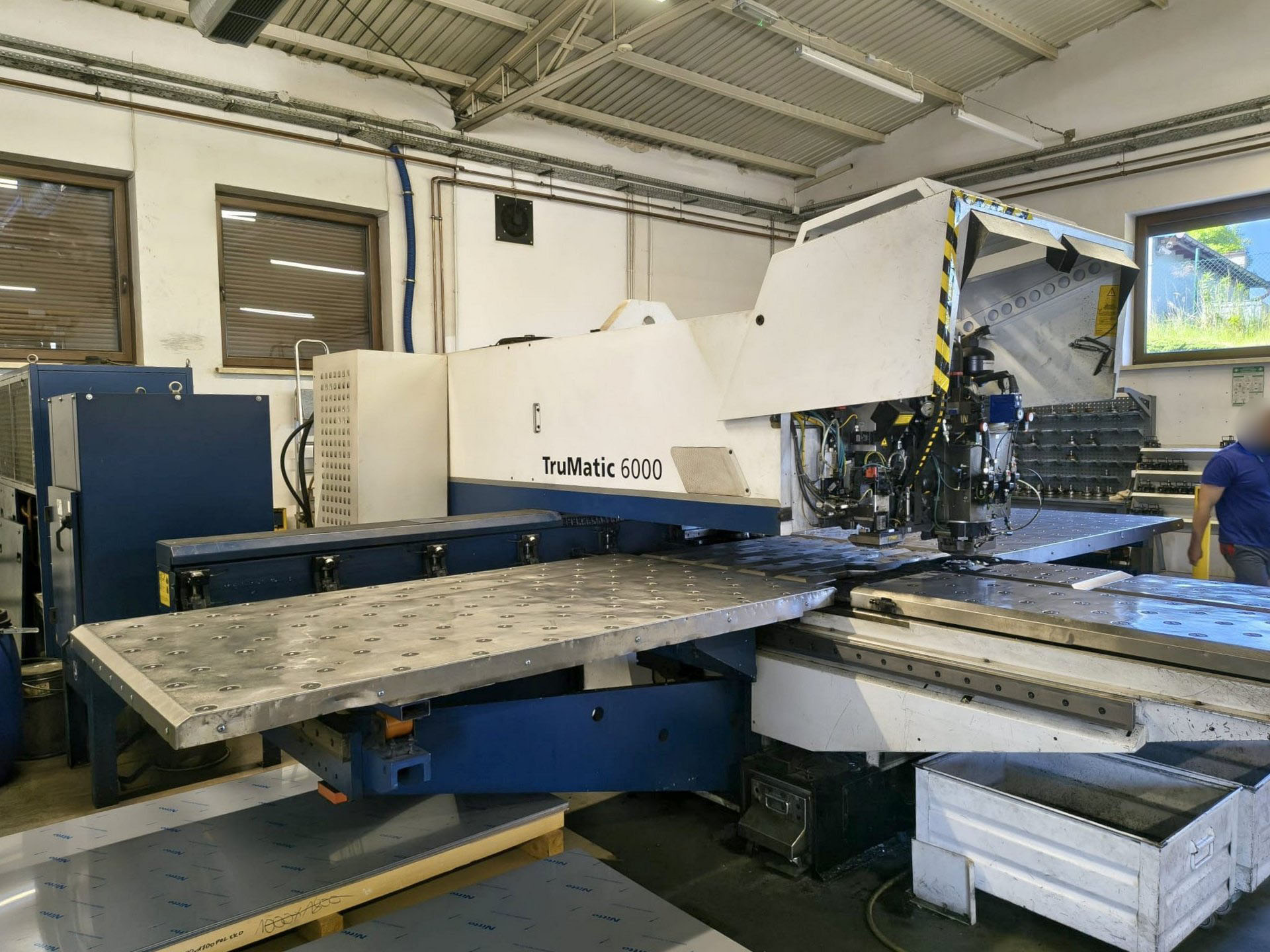

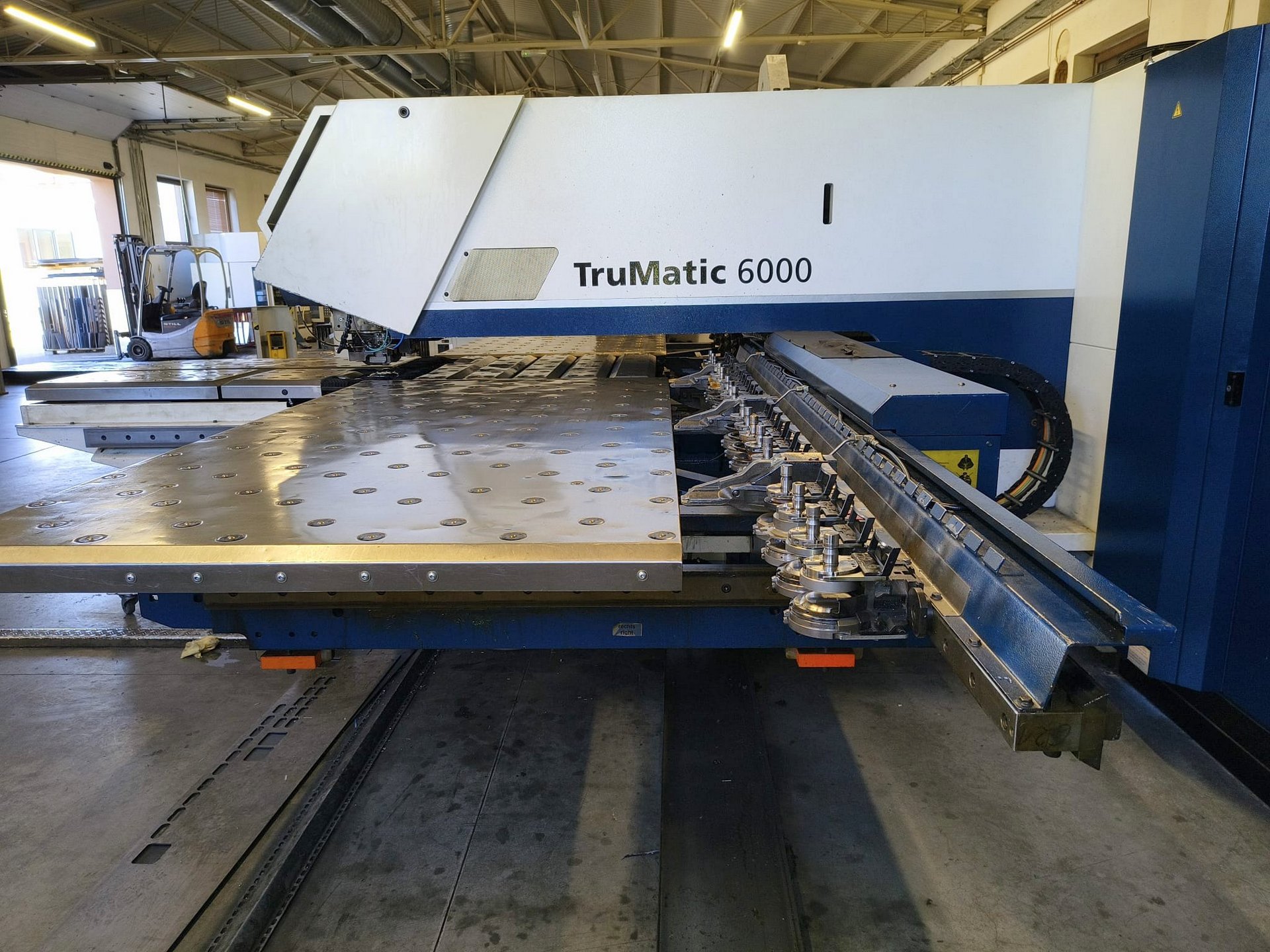

Wykrawarka z laserem TRUMPF TruMatic TC 6000 L-1300

Wykrawarka z laserem TRUMPF TruMatic TC 6000 L-1300 zbudowana została w 2010 roku w Niemczech przez TRUMPF Werkzeugmaschinen GmbH+Co. KG. Maszyna łączy w sobie funkcje wykrawania, cięcia laserowego, gwintowania oraz formowania, umożliwiając kompleksową obróbkę blach w ramach jednego cyklu roboczego. Zastosowanie wszystkich tych technologii w jednym systemie eliminuje konieczność dodatkowej obróbki na innych maszynach, skracając czas realizacji zadań i zwiększając ich wydajność.

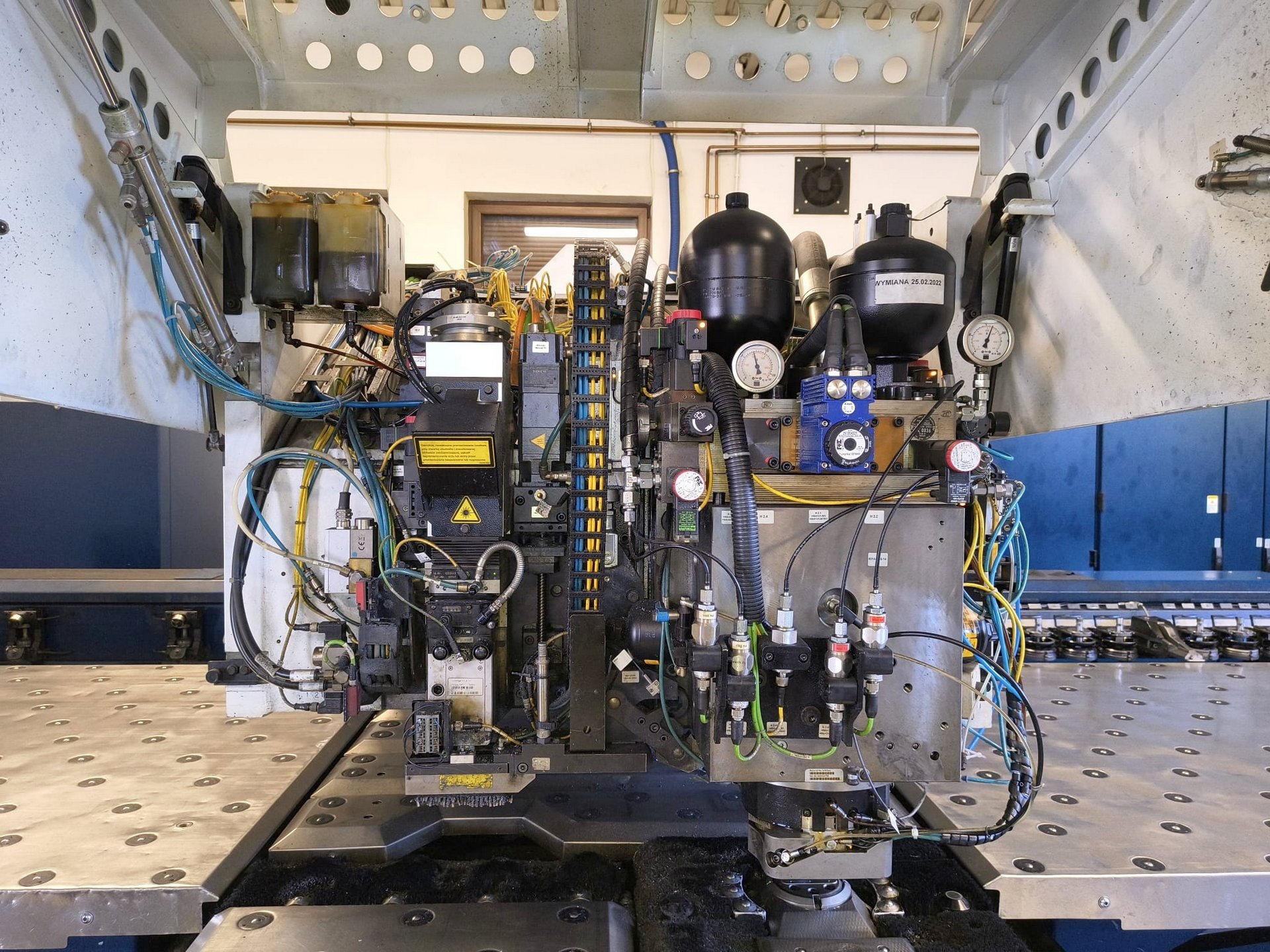

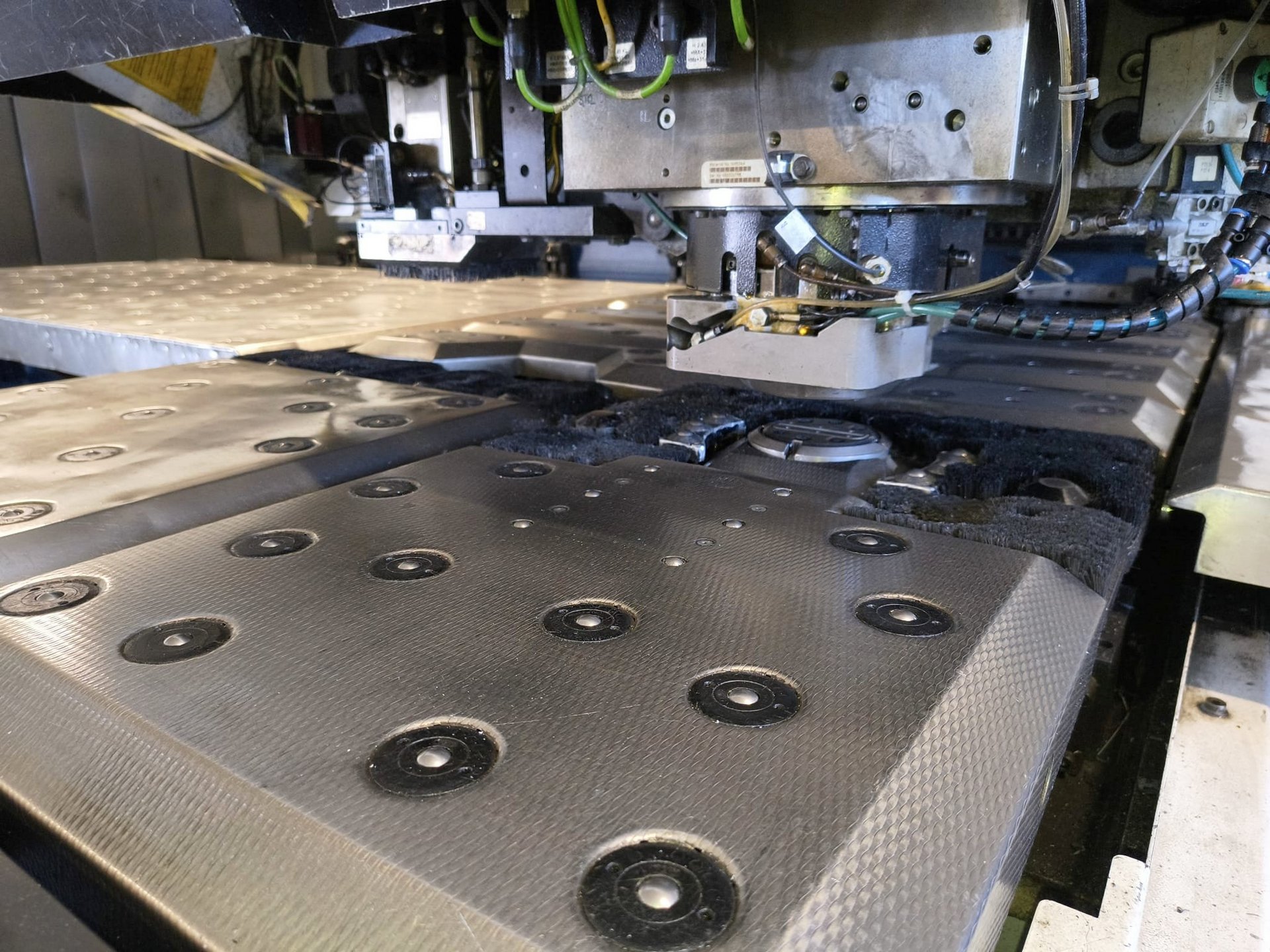

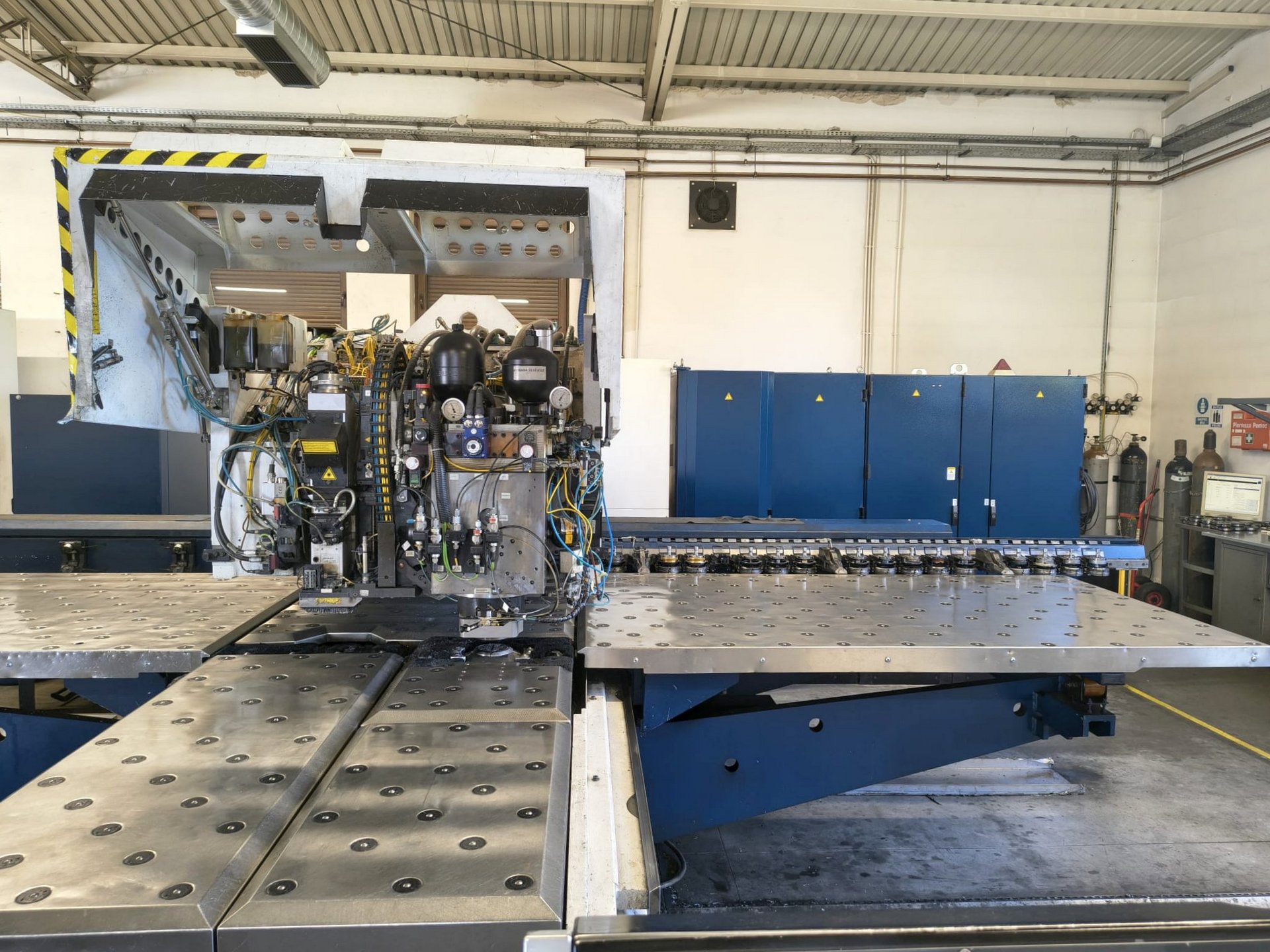

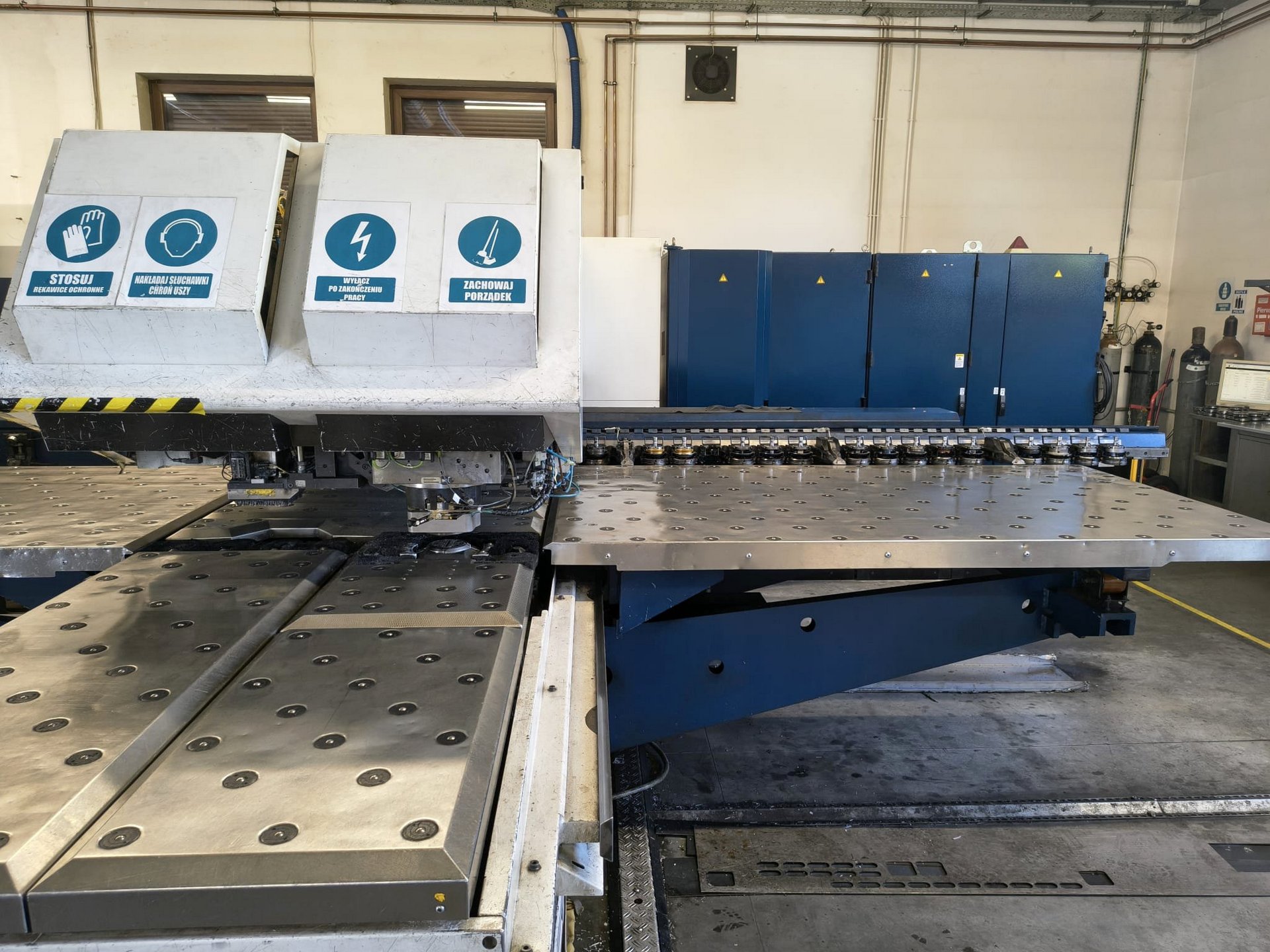

TRUMPF TruMatic TC 6000 L-1300 wyróżnia się spawaną konstrukcją w kształcie litery “C”, która gwarantuje wysoką stabilność podczas pracy z dużymi obciążeniami. Osadzony na niej duży stół roboczy posiada wbudowane kulki przeznaczone do łatwego pozycjonowania materiału w trakcie obróbki. Wszystkie operacje wykonywane są za pomocą uniwersalnej głowicy roboczej, współpracującej z laserem o mocy 2 kW. Umożliwia ona wykrawanie otworów o maksymalnej średnicy 76,2 mm, cięcie detali o maksymalnej grubości 8 mm i wykonywanie gwintów w zakresie od M2,5 do M8. Osie liniowe wyposażone są z kolei w cyfrowe, bezobsługowe serwonapędy, które zapewniają wysoką dynamikę ruchu i dokładność pozycjonowania.

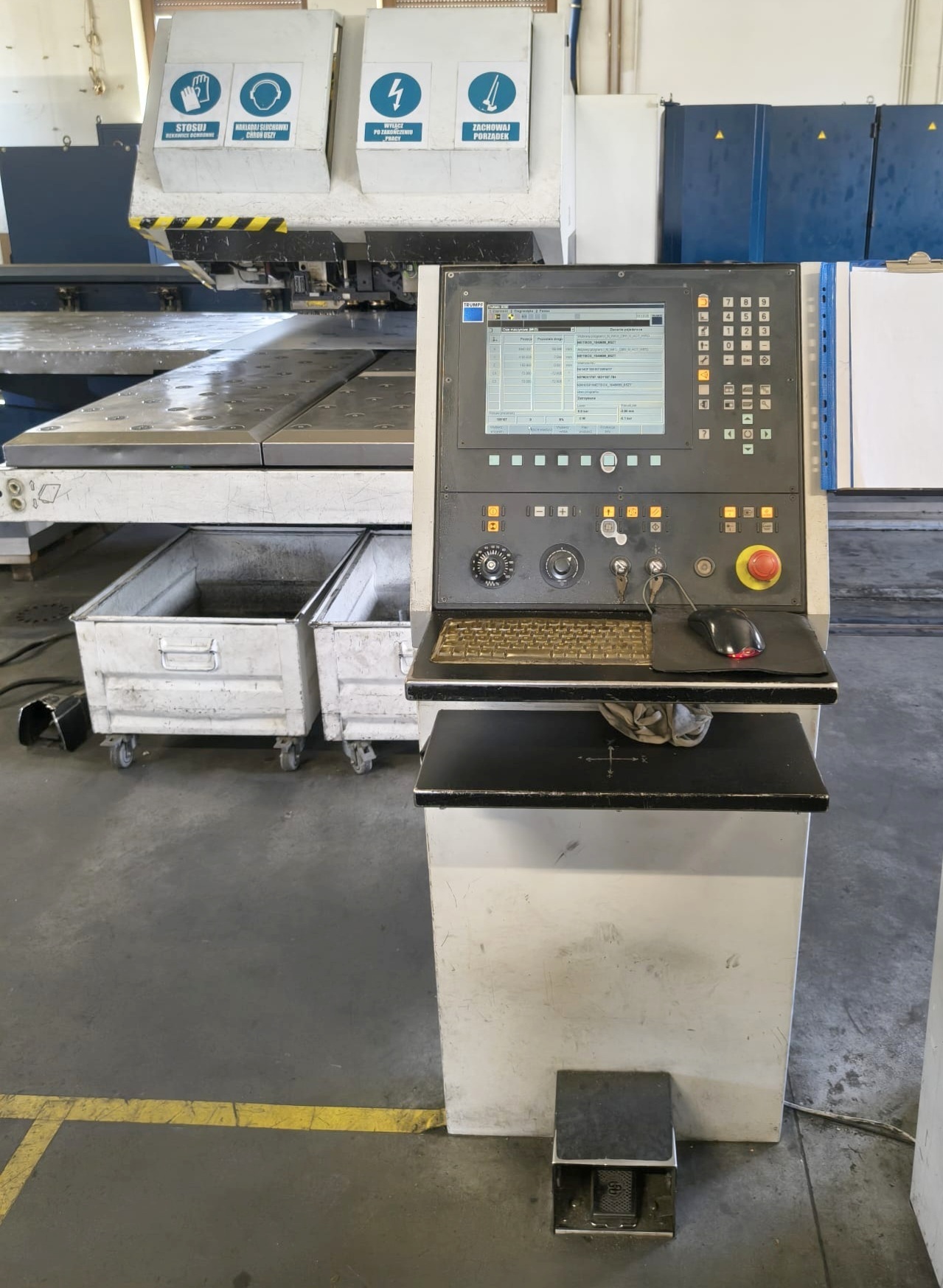

Wykrawarka laserowa TruMatic 6000L-1300 obsługiwana jest z poziomu zaawansowanego systemu sterowania opartego na sterowniku SIEMENS SINUMERIK 840D. Oferuje on intuicyjną obsługę, funkcje diagnostyczne, teleserwis oraz integrację z innymi systemami produkcyjnymi przez internet. W skład bogatego wyposażenia wchodzi m.in. źródło laserowe TRUMPF TruFlow 2000, system odsysania odpadów i kurtyny świetlne. Lasero-wykrawarka TruMatic TC 6000 L 1300 waży około 16700 kg.

Specyfikacja techniczna wykrawarki do blachy TRUMPF TruMatic TC 6000 L-1300

Dane ogólne

• zakres obróbki: wykrawanie, cięcie laserem, gwintowanie, formowanie
• maksymalna siła wykrawania: 22 t (220 kN)
• maksymalna waga detalu: 200 kg
• obszar roboczy (wykrawanie i cięcie laserem): 2585 x 1280 mm
• obszar roboczy (wykrawanie): 2585 x 1370 mm
• prędkość posuwu w osi X/Y: 90/60 m/min
• prędkość posuwu przy jednoczesnej pracy napędów osi X i Y: 108 m/min
• liczba uderzeń narzędzia (wykrawanie): 900/min
• liczba uderzeń narzędzia (znakowanie): 2800/min
• kąt obrotu narzędzia: 360°
• czas wymiany narzędzia: ok. 1,5-5 s
• ciśnienie sprężonego powietrza: 7-12 bar
• zużycie sprężonego powietrza: ok. 65 Nm3/h
• maksymalne zabezpieczenie wstępne: 63 A
• napięcie sterowania: 24 V
• prąd znamionowy: 55 A
• zapotrzebowanie na moc: 65 kVA
• zasilanie: 3x 400 V; 50 Hz
• gabaryty (dł. x szer.x wys.): 7800 x 7500 x 2400 mm
• ciężar maszyny TruMatic 6000L: ok. 16700 kg

Wykrawanie i formowanie

• maksymalna średnica wykrawania: 76,2 mm
• maksymalna grubość wykrawania: 8 mm
• maksymalna wysokość formowania: 12 mm

Cięcie laserem

• maksymalna grubość cięcia (stal konstrukcyjna): 8 mm
• maksymalna grubość cięcia (stal nierdzewna): 4 mm
• maksymalna grubość cięcia (aluminium): 3 mm
• moc lasera: 100-2000 W
• częstotliwość lasera: 100-10000 Hz

Gwintowanie

• zakres gwintowania: M2,5-M8
• prędkość gwintowania: 330 obr/min

Wyposażenie wykrawarki TRUMPF

• sterownik CNC TRUMPF na bazie SIEMENS SINUMERIK 840D
• system operacyjny: WINDOWS

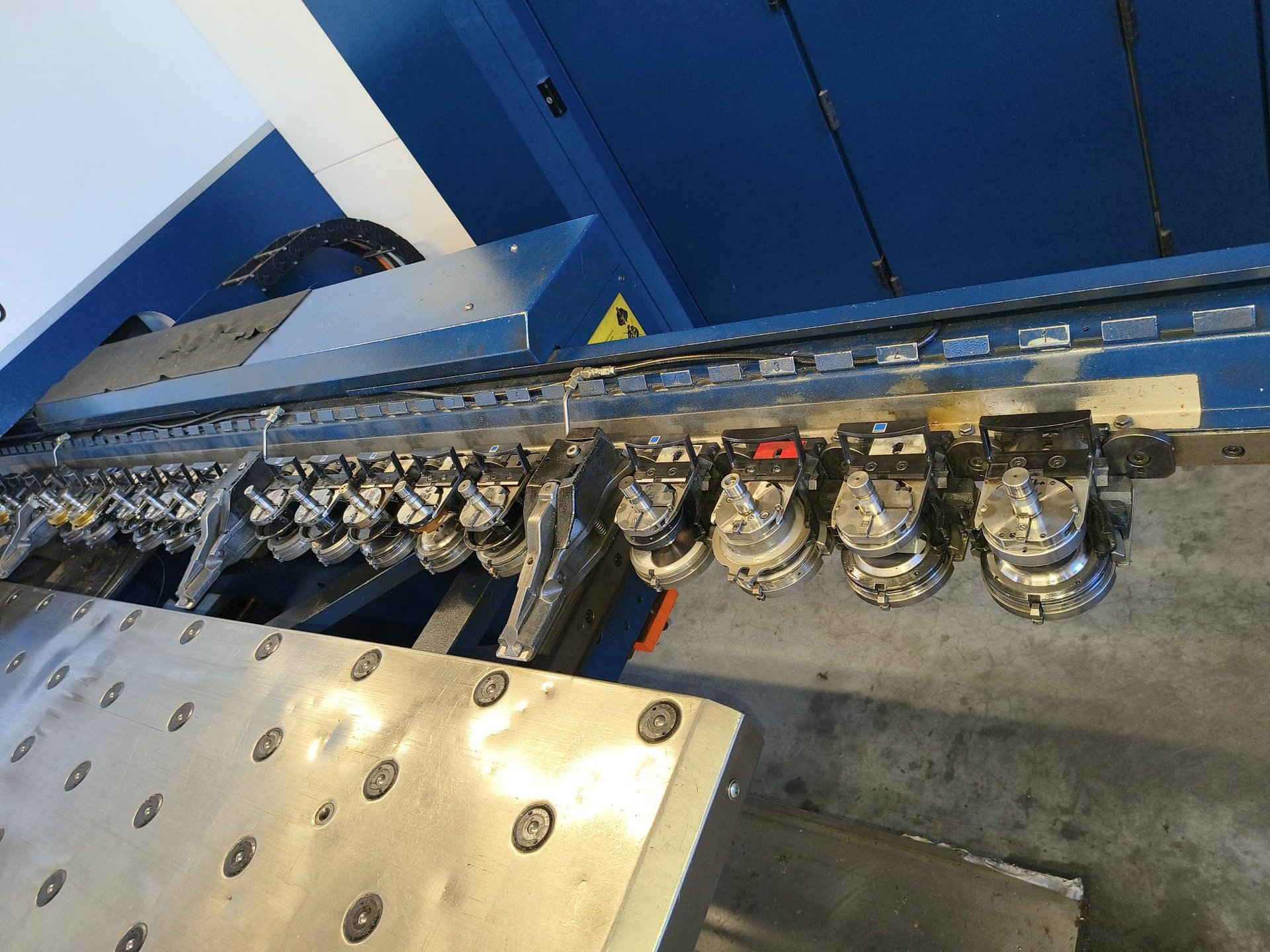

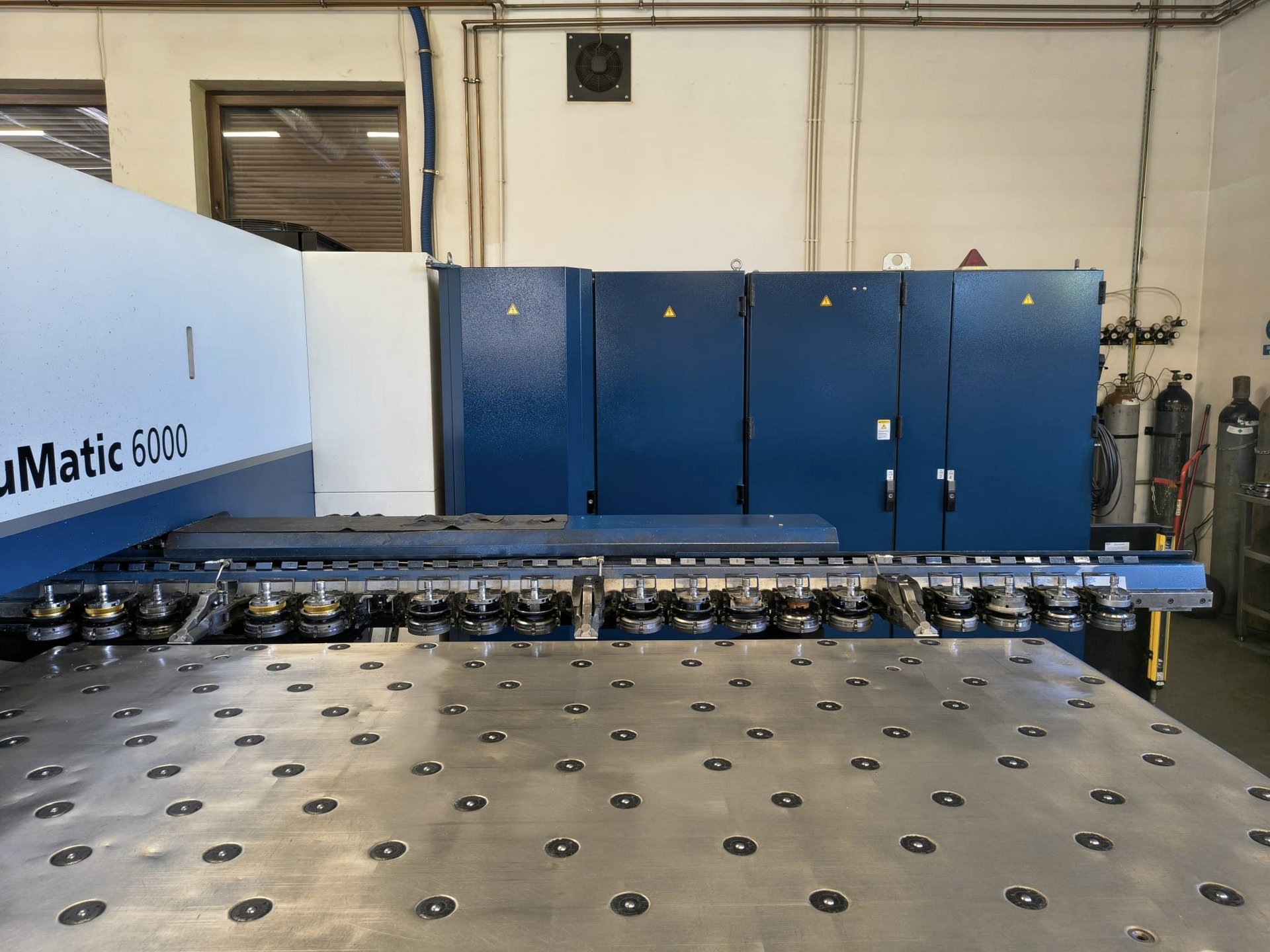

• 18-pozycyjny, liniowy magazyn narzędzi
• głowica MultiTool (180 narzędzi)
• źródło laserowe: TRUMPF TruFlow 2000
• hydrauliczna głowica wykrawająca
• cyfrowe, bezobsługowe serwonapędy
• precyzyjne prowadnice na łożyskach walcowych
• kurtyny świetlne
• system odsysania odpadów
• system filtracji
• zamknięty układ chłodzenia
• diagnostyka maszyny
• teleserwis
• możliwość podłączenia do sieci i integracji z systemami produkcyjnymi
