Laser MITSUBISHI ML3015EX S2-45CF-R

Laser MITSUBISHI ML3015EX (S2)-45CF-R bol vyrobený v roku 2014. Laserový rezač je neustále udržiavaný. Cena laseru zahŕňa softvér Lantek Expert a novú hlavu. Laserový zdroj má výkon 4,5 kW a umožňuje rezanie hrubých plechov. Dva stoly umožňujú nepretržitú prácu.

Technické parametre laseru MITSUBISHI ML3015EX S2-45CF-R

– výkon lasera: 4,5 kW
– laserový typ: CO2
– osobohodina: približne 17 000 h

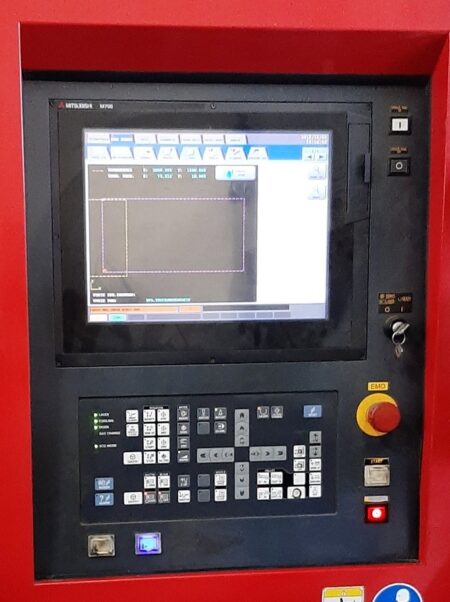

– ovládanie: súčasne 3 osi (X, Y, Z), je tiež možné snímanie výšky osi Z
– maximálne rozmery spracovávaného prvku: 3050 x 1525 mm
– hmotnosť naloženej palety: 950 kg
– výška podperného dielu obrobku: 880 mm
– doba výmeny palety: približne 25 sekúnd
– počet paliet: 2
– Posun osi X: 3100 mm
– Posuv v osi Y: 1550 mm
– Posuv osi Z: 150 mm
– rýchly posuv (os X, Y), rýchlosť: maximálne 100 m / min. (48 v manuálnom režime)
– maximálna rýchlosť posuvu: 50 m / min.
– presnosť polohovania: 0,05 / 500 mm (os X / Y), 0,1 / 100 mm (os Z)
– opakovateľnosť: + -0,01 mm (os X, Y)
– hmotnosť stroja: 10 700 kg

Laserový rezonátor MITSUBISHI

– rezonátor: 45CF-R
– napájacie napätie: trojfázový striedavý prúd
– frekvencia napájania: 200 V + -10%, 50 Hz; 200 V + -10%, 60 Hz; 200 V + -10%, 60 Hz
Zariadenie napájané pre systém ošetrovacieho zariadenia:
– výkon: 77 kVA
– menovitý prúd zariadenia na zvyškový prúd: 225A
– citlivosť menovitého prúdu zariadenia na zvyškový prúd: 500 mA
– veľkosť skrutky napájanej svorkovnice: M12 (elektrické vedenie), M8 (zemné vedenie)
Poháňaná jednotka pre systém chladiacej jednotky:
– kapacita napájania: 32 kVA
– menovitý prúd zariadenia na zvyškový prúd: 150A
– hmotnosť: 2200 kg

Chladič vody

– typ: SVK 720 / 1- Mitsubishi
– chladiaci plyn: R410A
– nominálny okolitý vzduch: 40 stupňov C.
– teplota chladiva: 10 stupňov C
– kapacita chladiva: 76 000 W.
– minimálny okolitý vzduch: 10 stupňov C
– maximálny okolitý vzduch: 42 stupňov C
– minimálna teplota chladiva: 10 stupňov C
– maximálna teplota chladiva: 40 stupňov C
– materiál výparníka: nehrdzavejúca oceľ
– regulácia teploty: elektronická, priama
– zobrazenie teploty: digitálne
– celková spotreba energie: max. 40,4 kW

Menič paliet

– veľkosť prvku, maximálny rozmer nákladu: 3 050 x 1 525 mm
– maximálne zaťaženie palety: 950 kg
– výška podpery (od zeme): 880 mm
– doba výmeny palety: približne 25 s
– počet paliet: 2
– rozmery (výška x dĺžka x šírka): 3,530 x 2,260 x 890 mm
– hmotnosť: približne 2 100 kg
