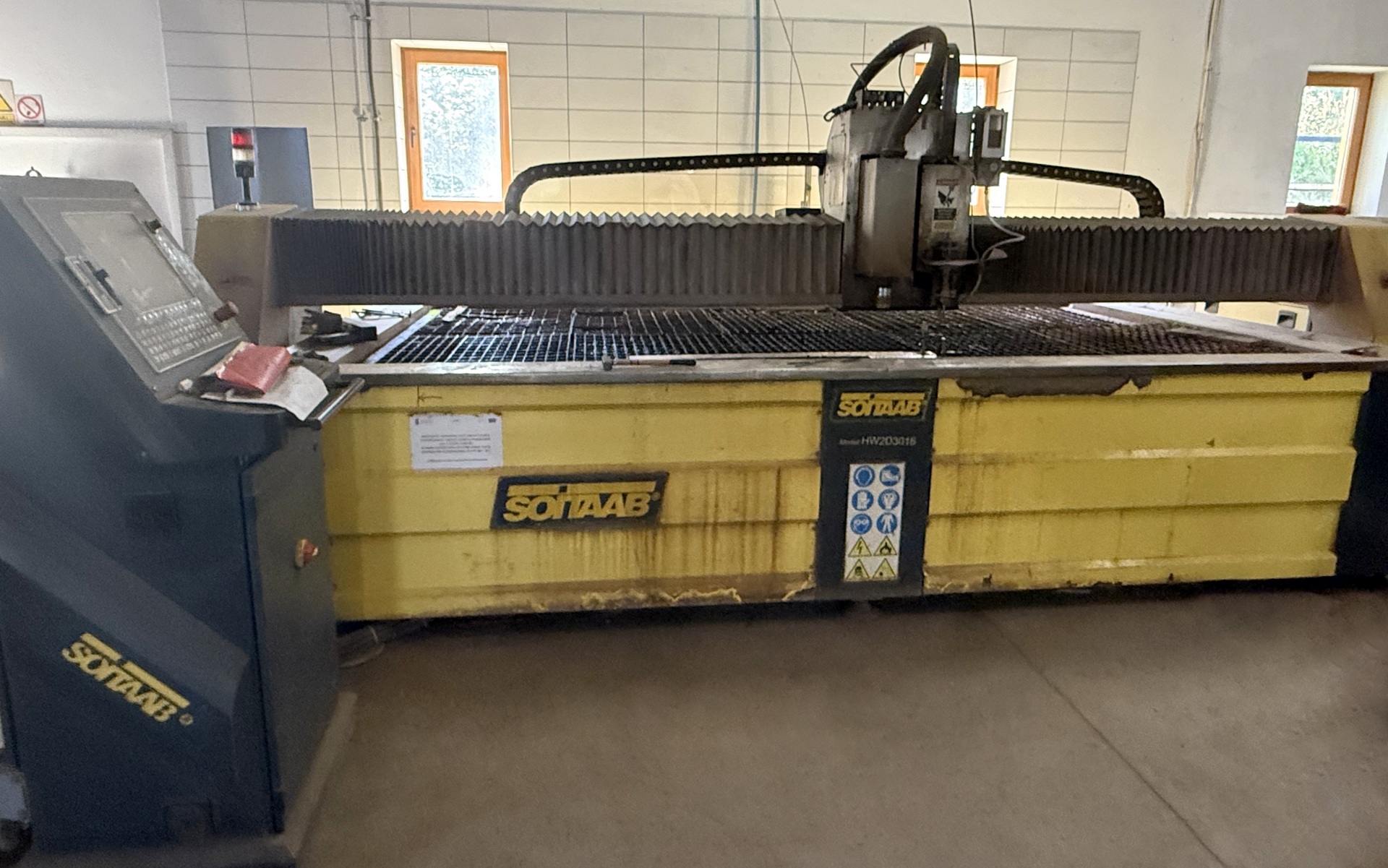

SOITAAB DUALINE 1530 su jeti kesim makinesi

SOITAAB DUALINE 1530 su jeti kesim makinesi 2011 yılında SOITAAB Impianti srl tarafından İtalya’da üretilmiştir. Su jeti ve plazma kesimin avantajlarını birleştiren ve büyük üretim esnekliği sağlayan son derece çok yönlü bir makinedir. Metal, plastik, taş ve cam gibi çok çeşitli malzemeleri işleme kapasitesine sahiptir, bu da onu bir dizi endüstride kullanıma uygun hale getirir.

Kesme işlemi, zorlu üretim koşullarında maksimum verimlilik ve güvenilir çalışma için tasarlanmış son teknoloji ürünü bir AccuValve kafa aracılığıyla gerçekleştirilir. Kafa X,Y,Z eksenlerinde sırasıyla 3000 mm, 1500 mm ve 200 mm ilerlemelerle hareket eder. Görevin türüne bağlı olarak, aşındırıcı ilaveli su jeti veya en yüksek enerji verimliliğine sahip güvenilir bir HYPERTHERM plazma rezonatör tarafından üretilen plazma kullanılır.

SOITAAB DUALINE WaterJet, en yoğun zorluklar sırasında bile yüksek iş stabilitesi sağlar. Tüm bunlar, suyun ağırlığının kılavuz yolların geometrisini veya konumlandırma doğruluğunu etkilemeyecek şekilde geliştirilen portal tasarımı sayesinde gerçekleşir. Makinenin dayanıklılığını ve hizmet ömrünü artırmak için, suyla doğrudan temas eden tüm bileşenler paslanmaz çelikten yapılmıştır. Doğrusal eksenler modern fırçasız motorlar tarafından tahrik edilir ve hassas doğrusal kılavuzlar üzerinde hareket eder. Buna karşılık, kesme kafasının iş parçasına göre konumunu sürekli olarak düzeltmek için dikey taşıyıcıya özel bir sensör monte edilmiştir.

SOITAAB DUALINE 1530, teknik belgelerin kolayca içe aktarılmasını, işleme programlarının hızlı bir şekilde hazırlanmasını ve işleme sürecinin rahat bir şekilde yönetilmesini sağlayan özel CAD/CAM yazılımına sahip gelişmiş bir CNC kontrolörü tarafından kontrol edilir. Malzeme kullanımını en üst düzeye çıkarmak için NESTING modülü, iş parçalarının iş parçası üzerindeki yerleşimini otomatik olarak optimize ederek israfı azaltır ve üretim maliyetlerini düşürür. Ekipman ayrıca, diğerlerinin yanı sıra, tanklı bir aşındırıcı besleme sistemi ve 37 kW yüksek basınçlı bir pompa içerir. Tüm bunlar, sunulan SOITAAB HW2D3016 su jeti kesim makinesi hem birim hem de seri üretim için ideal seçim haline getirir.

SOITAAB DUALINE 1530 su jeti teknik özellikleri

SOITAAB su jeti kesim makinesi

• X/Y/Z ekseninde besleme: 3000/1500/200 mm
• kesme hızı: 1-20000 mm/dak
• serbest ilerleme hızı: 35000 mm/dak
• çalışma masası alanı (U x G): 3000 x 1500 mm
• maksimum çalışma masası yükü: 1000 kg/m2
• konumlandırma hassasiyeti: ± 0,1 mm/m
• tekrarlanabilirlik doğruluğu: ± 0,05 mm/m
• pnömatik sistem basıncı: 7 bar
• pnömatik sistem çıkışı: 100 l/dak
• maksimum akım: 10 A
• besleme: 3x 400 V; 50/60 Hz

AS-6050M yüksek basınç pompası

• PLC kontrolörü
• maksimum çıkış basıncı: 60000 PSI
• akış hızı: 4,2 l/dak
• motor gücü: 37 kW
• su kaynağının kesilmesi

– maksimum basınç: 7,8 bar
– minimum basınç: 1,4 bar
– maksimum sıcaklık: 21°C
– minimum sıcaklık: 4,4°C
– akış hızı: 7,6 l/dak

• soğutma suyu tedari̇ği̇

– maksimum basınç: 7,9 bar
– minimum basınç: 2,8 bar
– maksimum sıcaklık: 21°C
– minimum sıcaklık: 4,4°C
– akış hızı: 11,5 l/dak

• yoğunlaştırıcı, gelişmiş AIT teknolojisi (Advanced Intesifier Technology) – bu cihaz 60000 PSI’a kadar kesme basıncını korur, ayrıca aşınan bileşenlerin değiştirilmesini kolaylaştırır ve bakım aralıklarını ve işletme maliyetlerini minimuma indirir
• çift hidrolik ve basınç kontrol devresi
• soğutma si̇stemi̇
• radyatör ve yağ filtresi
• elektri̇k motoru
• akümülatör
• otomatik tahliye vanası
• hidrolik yağ: mineral yağ ISO AW 46
• ortam sıcaklığı: 4,4-35°C
• bağıl nem oranı: %95
• nominal akım: 74 A
• güç kaynağı: 400 VAC; 50 Hz
• boyutlar (U x G x Y): 1930 x 1016 x 1422 mm
• net ağırlık: 1410 kg
• brüt ağırlık: 1550 kg

SOITAAB su jeti donanımı

• CNC kontrolörü: SOITAAB CNC III
• NESTING modülüne sahip CAD/CAM yazılımı
• AS-6050M yoğunlaştırıcılı yüksek basınç pompası
• AccuValve kesme kafası
• plazma kesme kafası
• plazma rezonatör: HYPERTHERM HPR 260 XD
• aşındırıcı besleme sistemi 700 kg tank ile
