Centre d’usinage vertical CNC MIKRON VCP 800W Duro

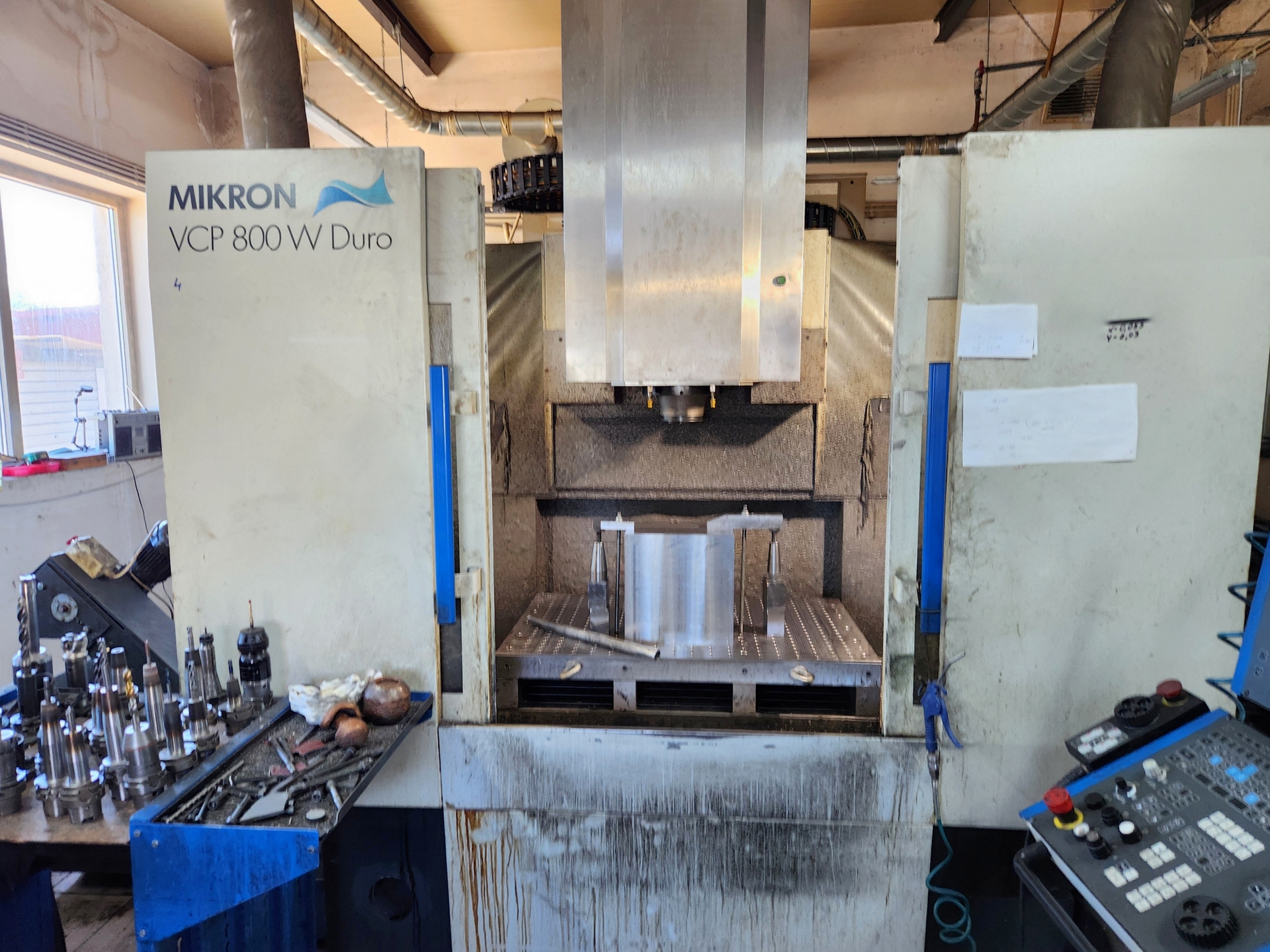

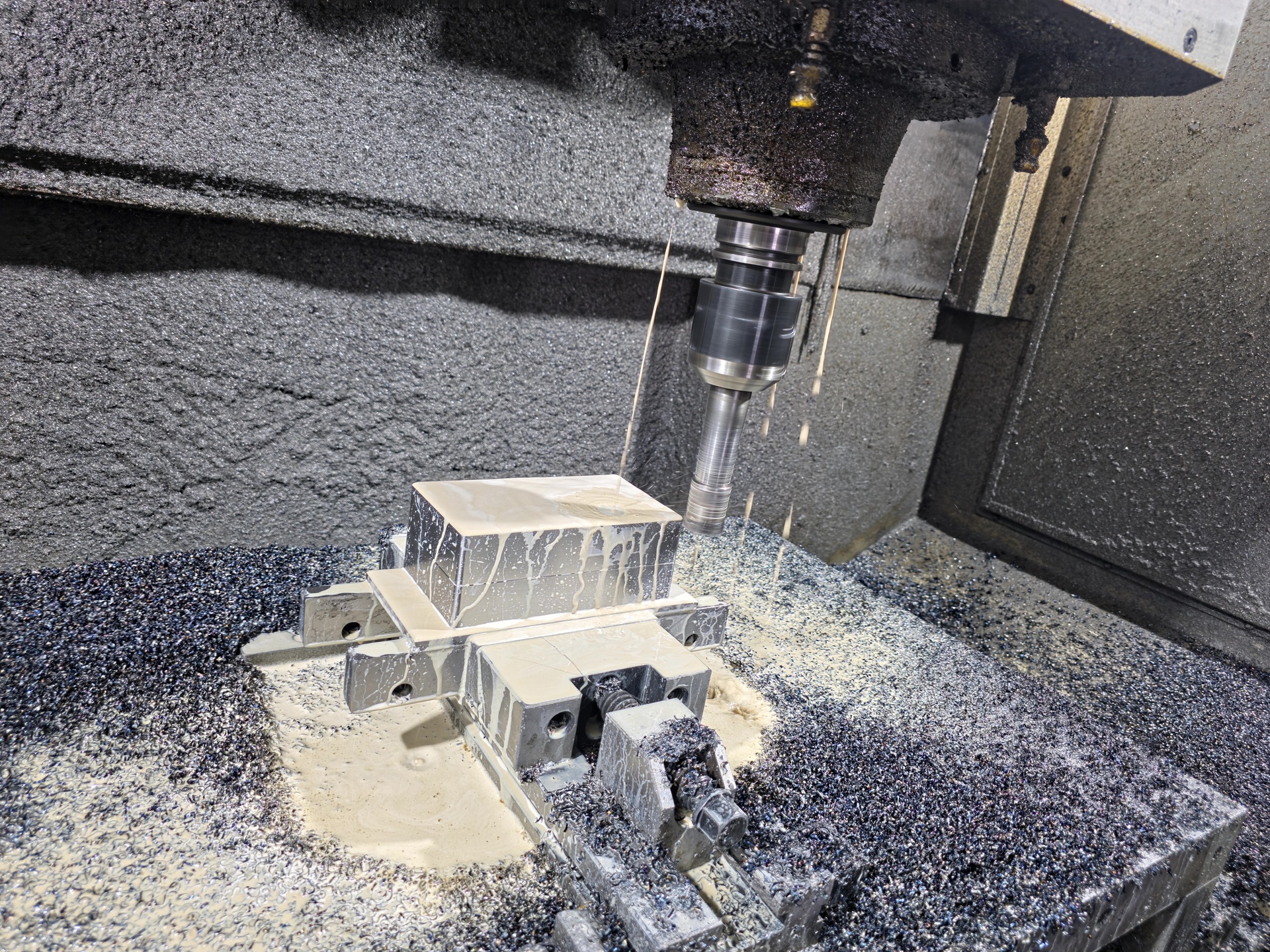

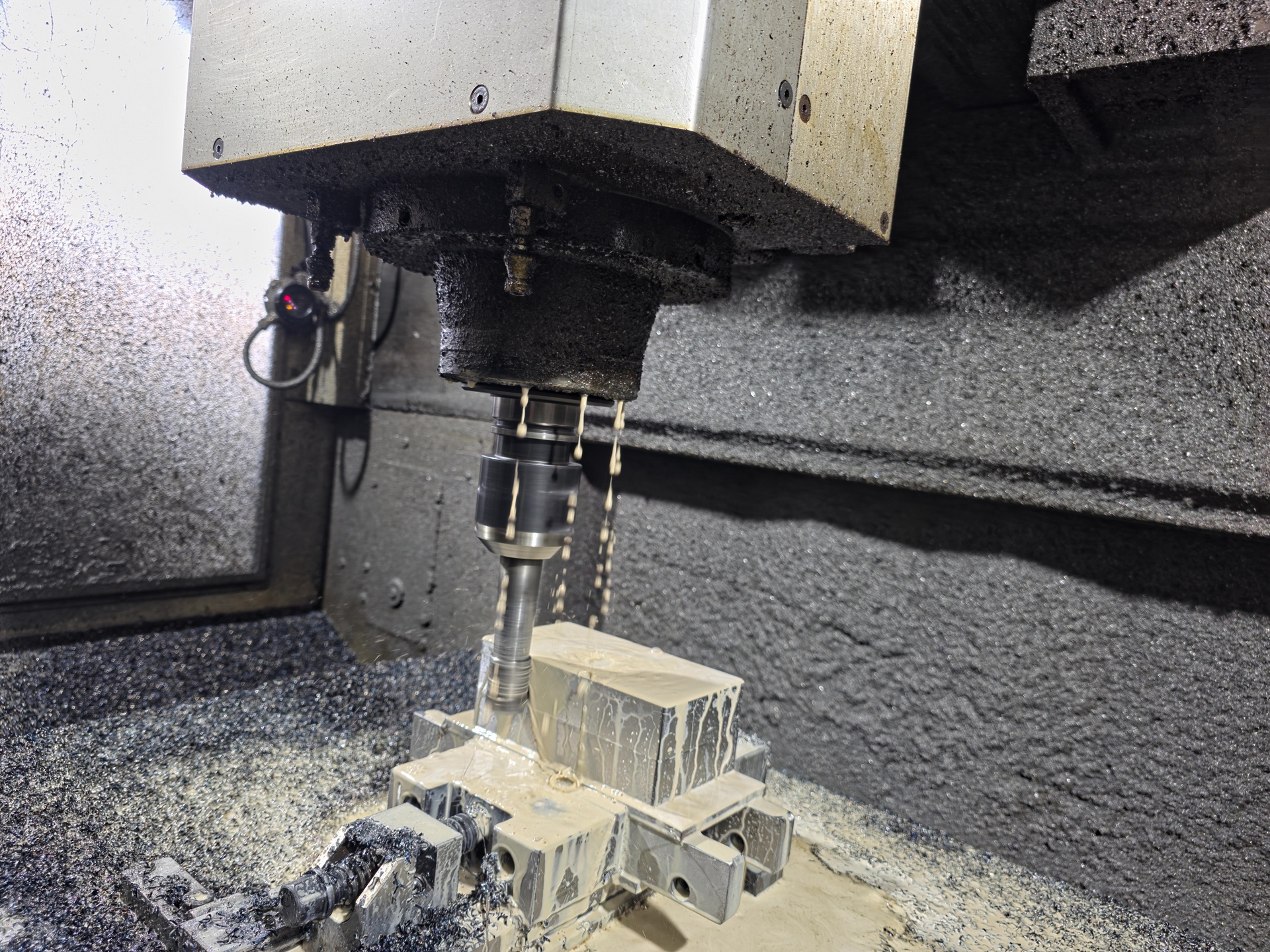

Centre d’usinage vertical CNC MIKRON VCP 800W Duro a été construit en 2004 en Suisse par Mikron Comp-Tec AG. La machine est conçue pour l’usinage précis de l’acier et de l’aluminium, ainsi que pour la production de moules et d’outils. Le processus d’usinage est réalisé au moyen d’une broche fiable et d’outils de coupe de précision. La broche, entraînée par un puissant moteur, tourne à une vitesse maximale de 20000 tr/min, ce qui garantit un usinage rapide tout en conservant une grande efficacité. L’espace de travail entièrement éclairé comprend également une grande table de travail avec des rainures en T pour faciliter le montage des pièces et des outils. Le tout est complété par une commande CNC HEIDENHAIN iTNC 530 dotée d’une interface intuitive et d’un accès à de nombreuses fonctions avancées. Le centre d’usinage CNC MIKRON VCP pèse 9120 kg.

Le MIKRON VCP 800W Duro est proposé avec une large gamme d’équipements, dont, entre autres, la machine de frettage BILZ ThermoGrip avec module CoolDown. Cet appareil permet un serrage rapide et précis des outils dans les porte-outils thermorétractables en utilisant les propriétés plastiques du métal. Dans ce processus, le porte-outil est chauffé jusqu’à ce que le diamètre de son alésage augmente, ce qui permet à l’outil d’être placé librement. Après refroidissement, le porte-outil se rétracte sur l’outil, créant ainsi une force de serrage très élevée et uniformément répartie.

Caractéristiques techniques de la fraiseuse CNC MIKRON VCP 800W Duro

• vitesse de rotation maximale de la broche : 20000 tr/min
• cône de la broche : HSK-A63
• puissance installée : 16 kW
• niveau sonore : 75 dB(A)
• tension de commande : 24 V DC
• alimentation électrique : 3x 400 V ; 50 Hz
• poids de la machine MIKRON VCP 800 W : 9120 kg

Equipement du centre de fraisage MIKRON

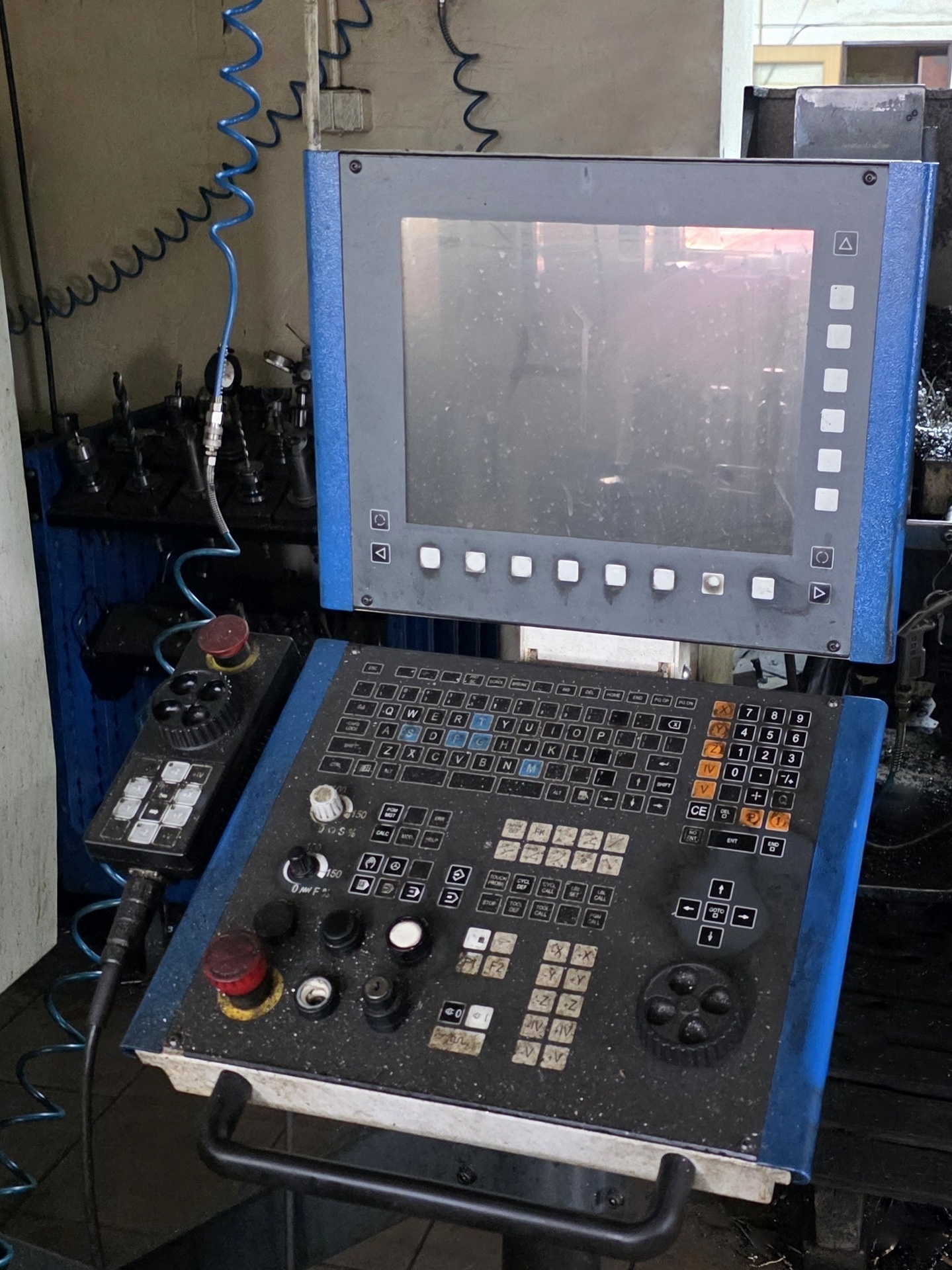

• commande CNC : HEIDENHAIN iTNC 530
• broche : STEP TEC HVCS 212-S-12-1.7/20-2F-HSK-A63

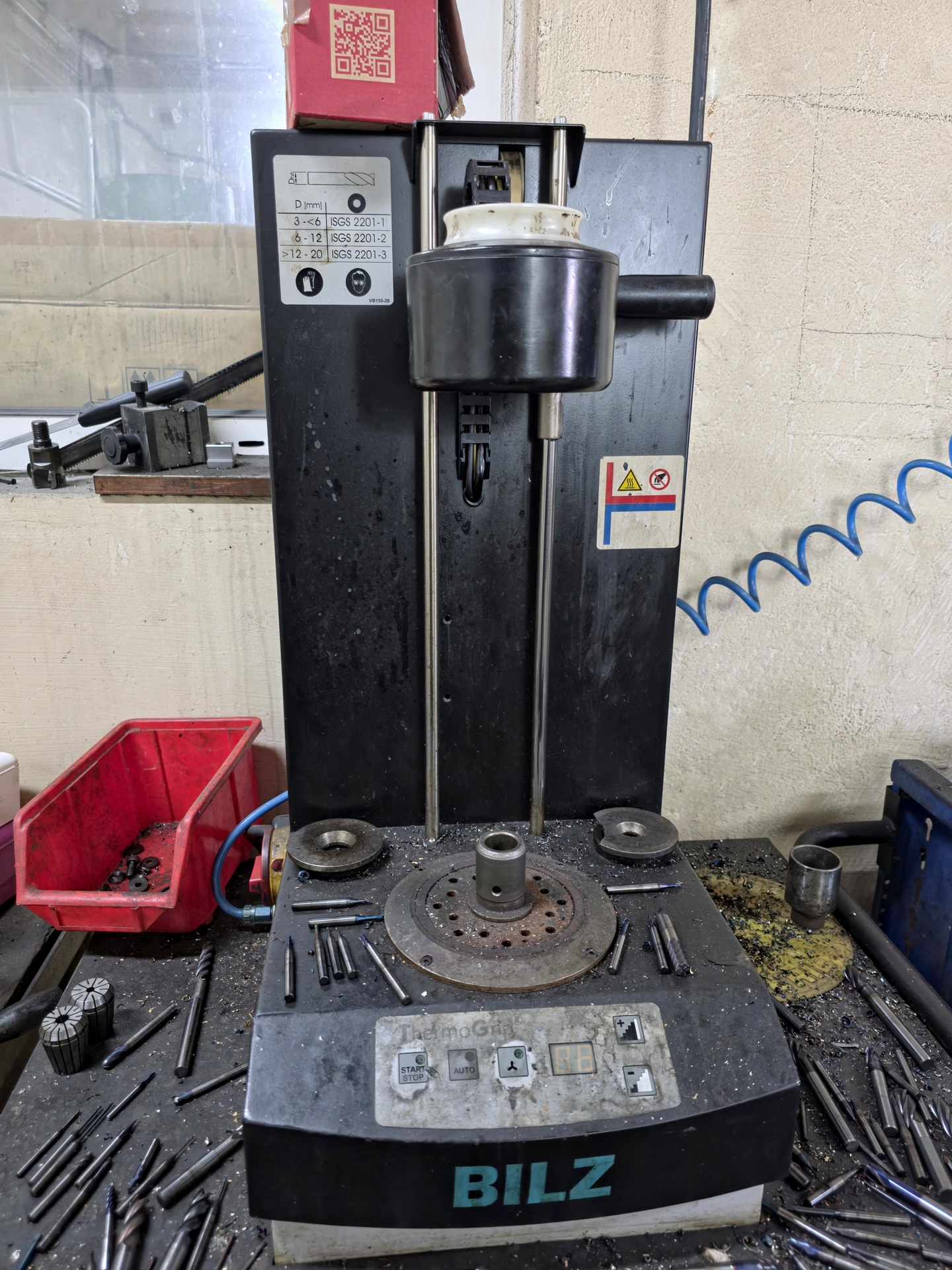

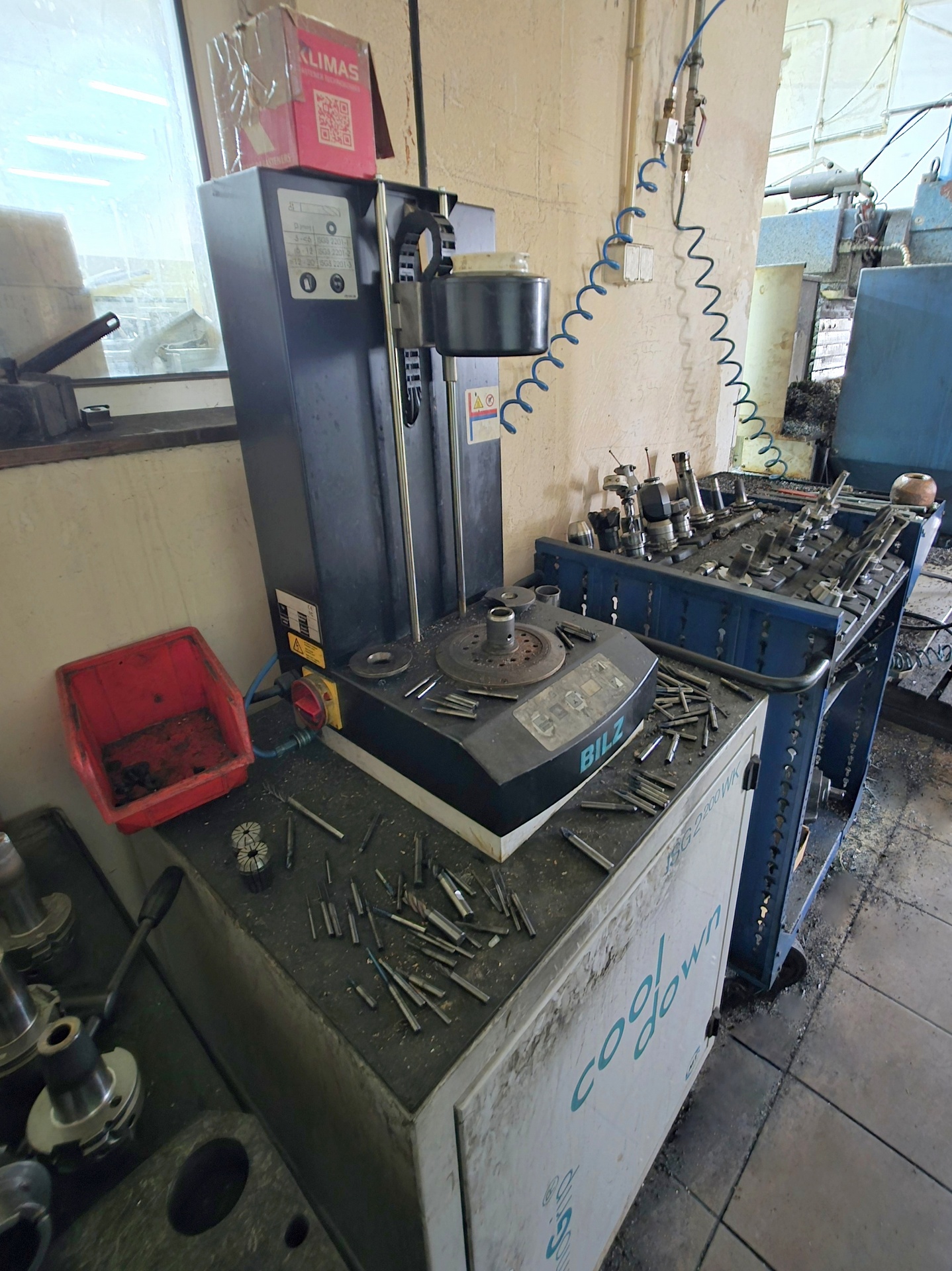

• machine de frettage BILZ ThermoGrip avec module CoolDown
• convoyeur de copeaux

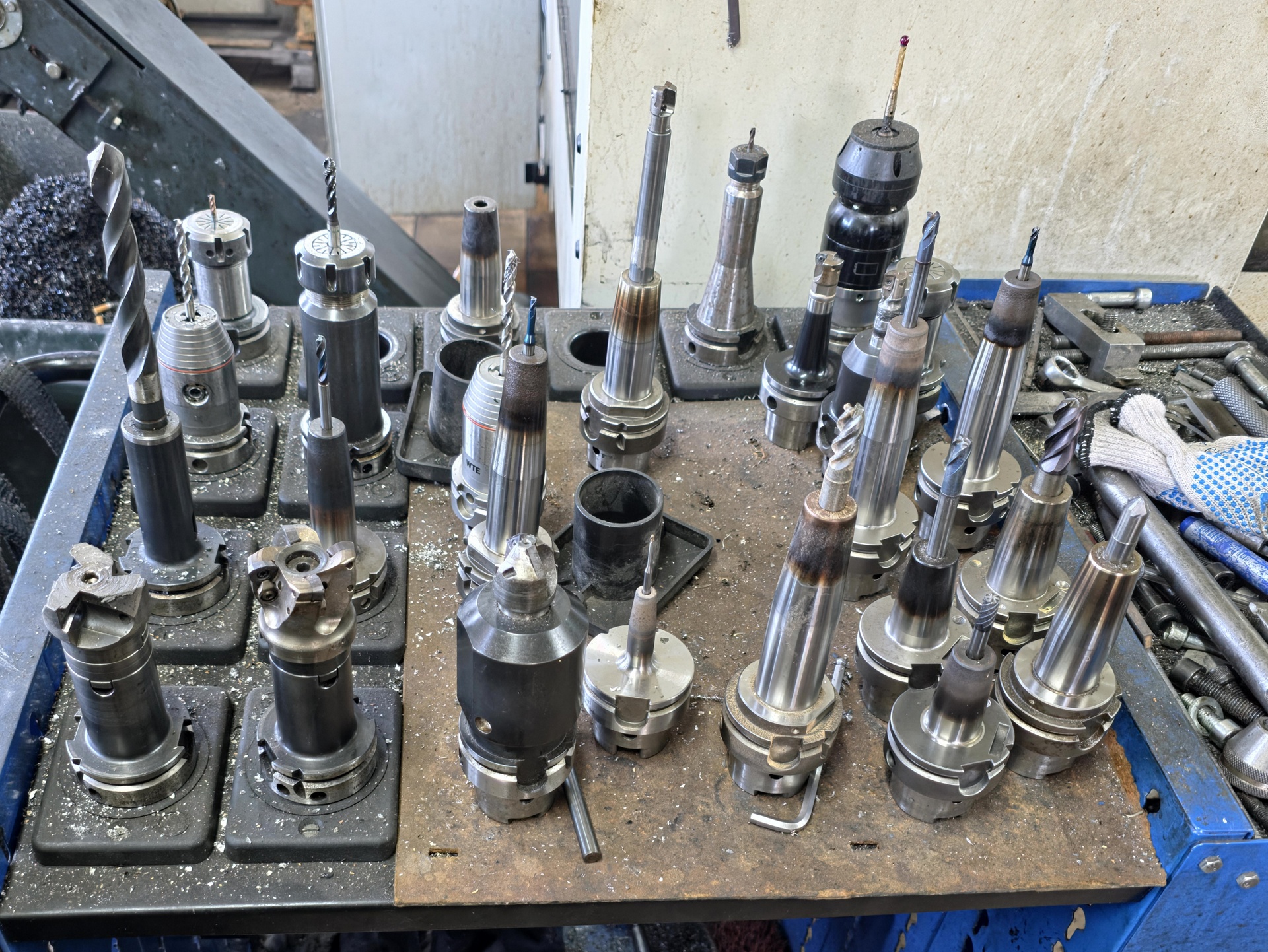

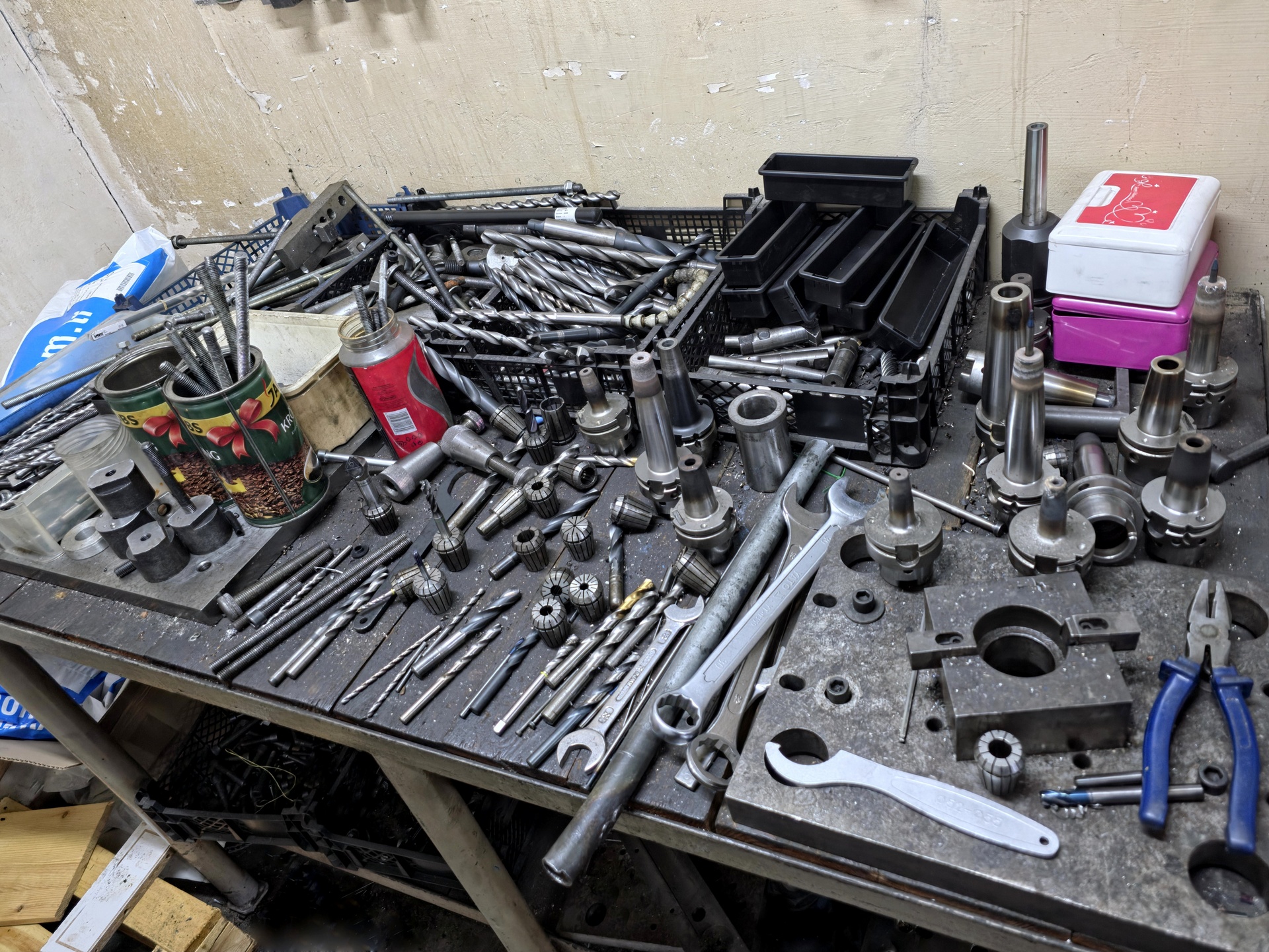

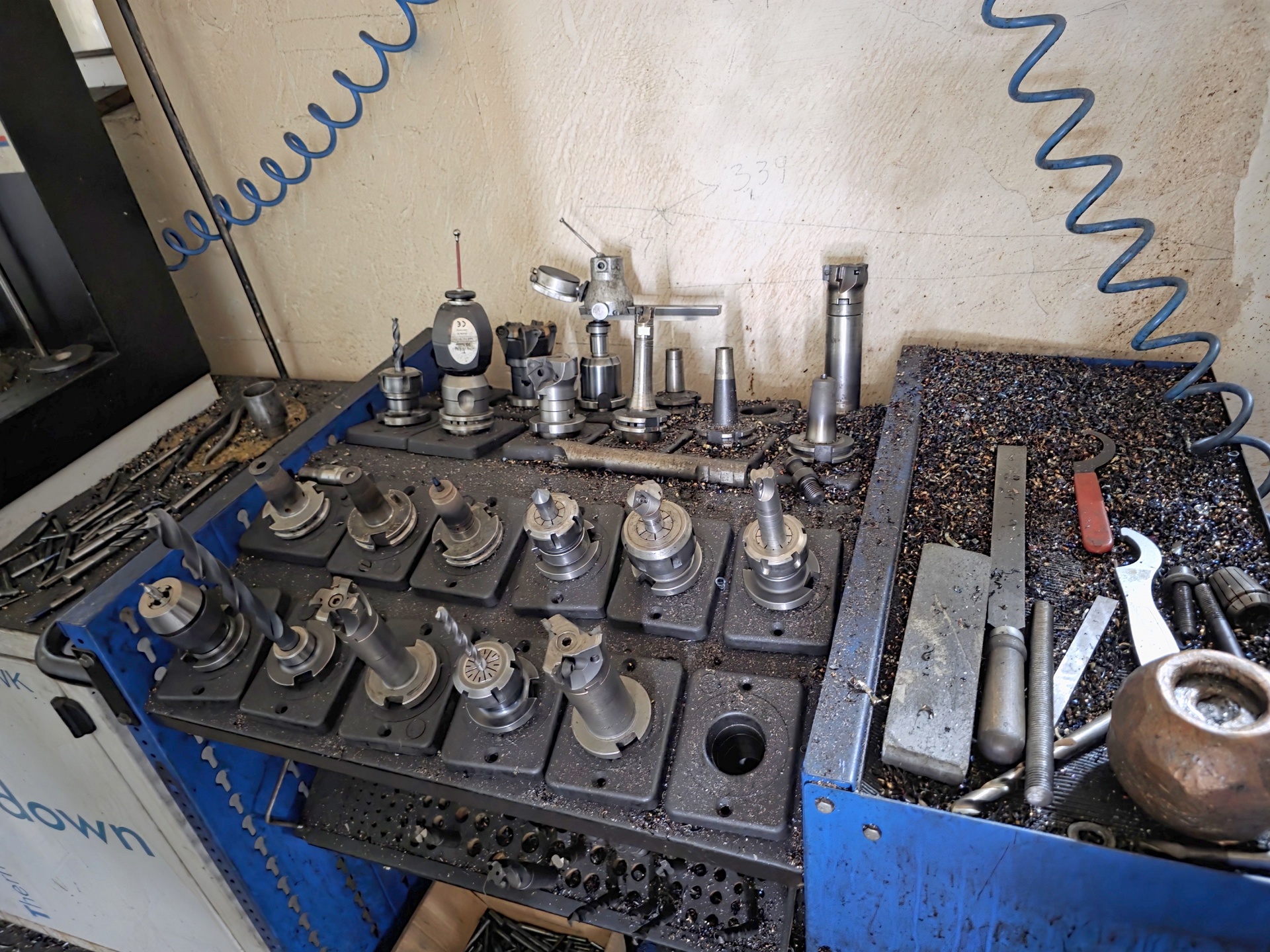

• porte-outils et outils
• unité de refroidissement (chiller) : Burn Engineering AG WK 4002-025

– capacité de refroidissement : 3,8 kW
– débit de la pompe : 5-10 l/min
– pression de travail de la pompe : 8 bar
– capacité du réservoir d’eau : 60 l
– consommation électrique : 2000 W
– alimentation électrique : 400 V ; 50 Hz
– poids net : 155 kg
