FANUC ARC Mate 120iBE hegesztőrobot

FANUC ARC Mate 120iBE hegesztőrobot 2007-ben gyártották, és a legmagasabb minőségű és pontosságú hegesztési folyamatok elvégzésére használják.

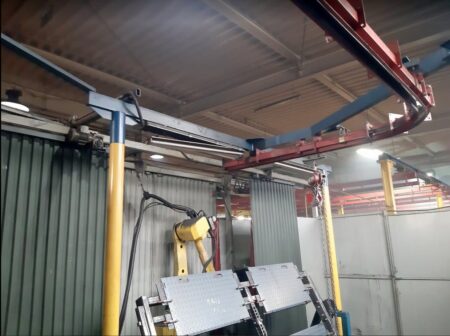

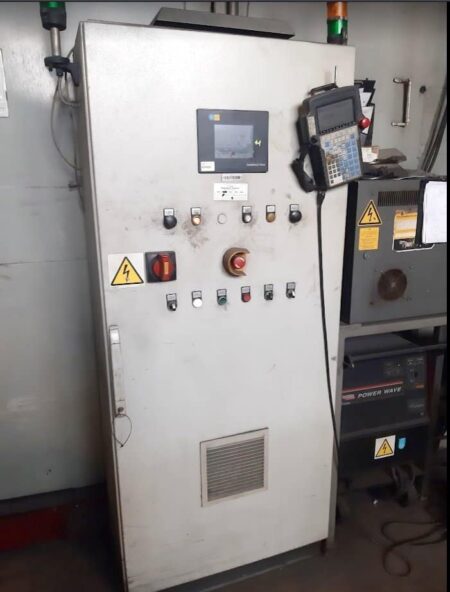

A rhegesztőcella összetétele:

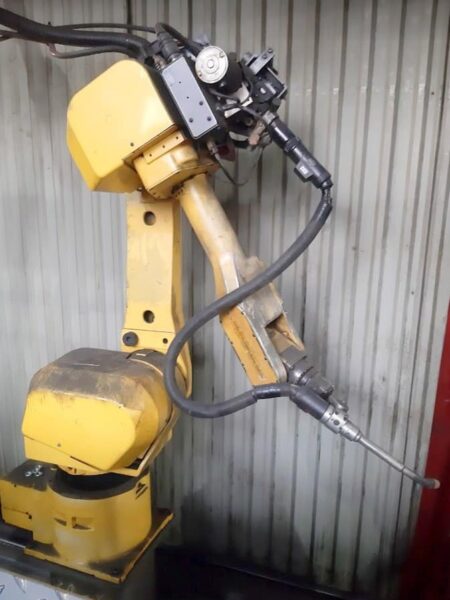

– manipulátor: FANUC ARC Mate 120iBE

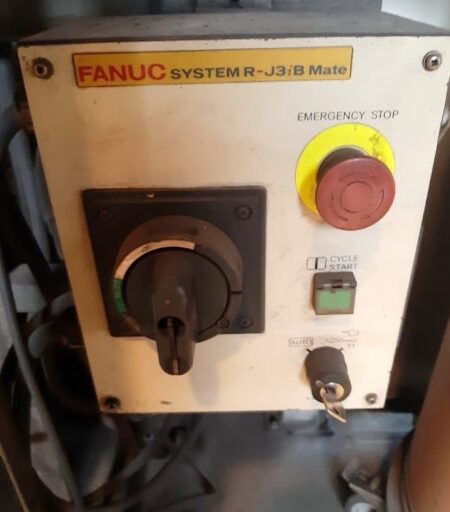

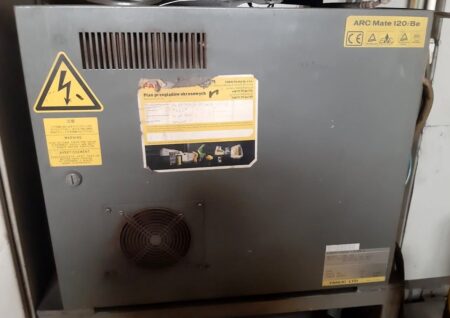

– vezérlő: FANUC SYSTEM R-J3iB Mate

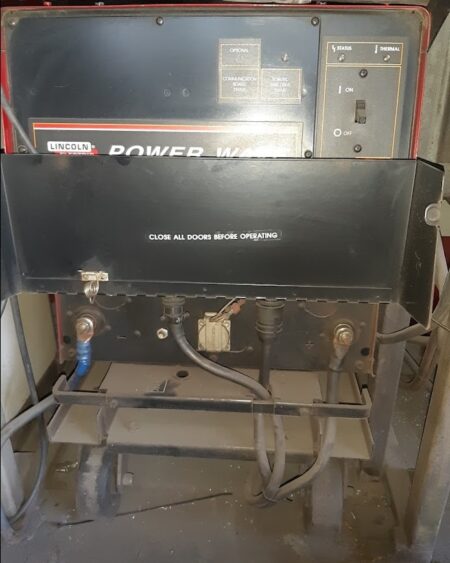

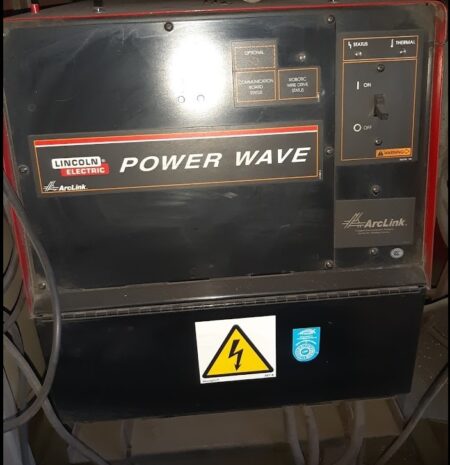

– hegesztőforrás: LINCOLN ELECTRIC POWER WAVE 455
– hordozható tanító függő: FANUC

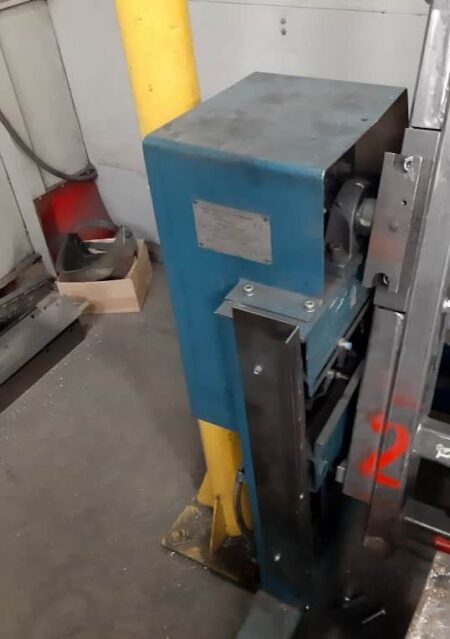

– 300 kg teherbírású pozicionáló (2 db)
– kirakodó rendszer
– huzaladagoló
– ütközésgátló csatlakozó: CAT2-M
– kábelkészlet: ABICOR BINZEL

A munkadarabok hegesztését egy ipari robot végzi, amelyet nagy tengelysebesség és robusztus test jellemez, 1667 mm karnyújtással. A gépalapba integrált FANUC SYSTEM R-J3iB Mate vezérlő maximalizálja az olyan paramétereket, mint a sebesség vagy a pontosság a maximális termelékenység és a rövidebb gyártási ciklusok érdekében. A hegesztőcellában használt 300 kg teherbírású pozicionálók megtalálják az optimális pozíciót, megkönnyítve a munkát még a legbonyolultabb munkadarabokkal is.

A FANUC ARC Mate 120iBE hegesztőrobot műszaki adatai

• tengelyek száma: 6
• karok hatótávolsága: 1667 mm
• távolság a második tengelytől a kar végéig: kb. 1700 mm
• távolság a második tengelytől a fáklyáig: kb. 2000 mm
• hasznos teherbírás: 20 kg
• a gép tengelyeinek mozgástartománya

J1 tengely: 340°
J2 tengely: 250°
J3 tengely: 460°
J4 tengely: 400°
J5 tengely: 280°
J6 tengely: 900°

• a gép tengelyének mozgási sebessége

J1 tengely: 165°/s
J2 tengely: 165°/s
J3 tengely: 175°/s
J4 tengely: 350°/s
J5 tengely: 340°/s
J6 tengely: 520°/s

• ismételhetőség: ± 0,08 mm
• mechanikus fékek minden tengelyen
• rögzítés: padló

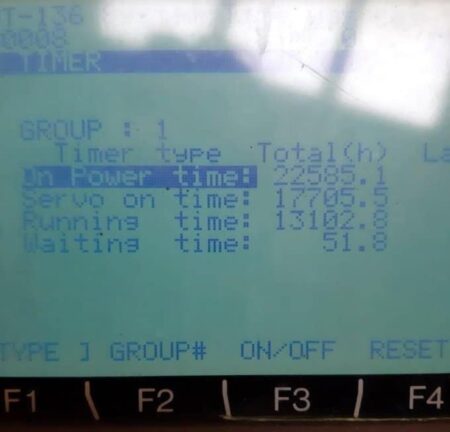

• munkaórák: 17705 h
• környezeti hőmérséklet: 0-45 °C
• műszaki dokumentáció
• össztömeg: 230 kg
