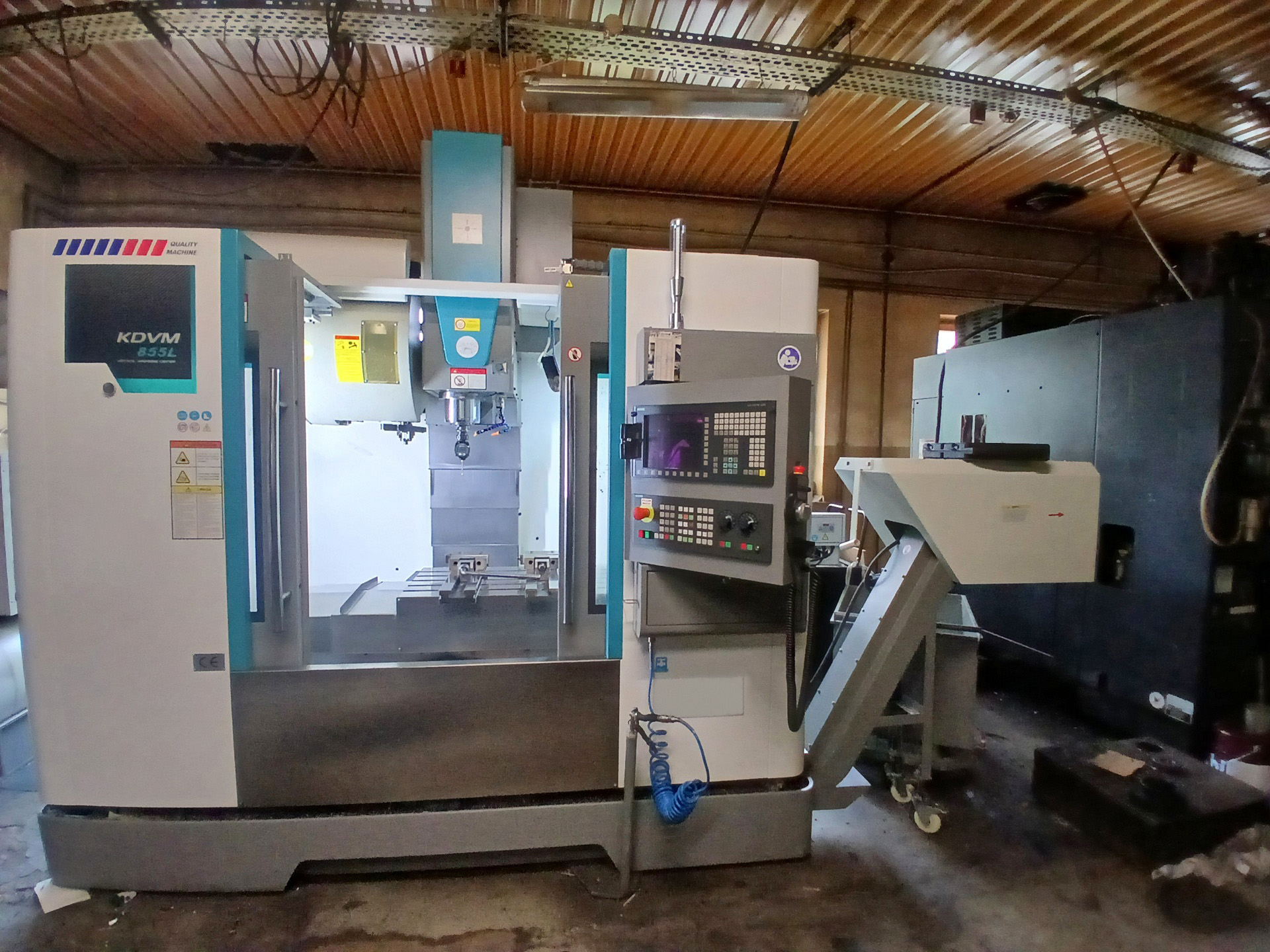

KDVM 855L CNC függőleges megmunkálóközpont

KDVM 855L CNC függőleges megmunkálóközpont 2021-ben gyártotta Kínában a Zhejiang KAIDA Machine Tool CO., LTD. A gép, amelyet nagy hatékonysága és megbízhatósága jellemez, kiváló választás a legfeljebb 800 kg tömegű munkadarabok precíziós megmunkálásához. A megmunkálási folyamat egy nagyméretű munkaterületen belül történik egy nagysebességű orsó és egy 24 állásos tárból vett vágószerszámok segítségével. Egy speciálisan kialakított nagynyomású rendszer folyamatosan hűti a szerszámokat a megmunkálás során, ami garantálja a teljes élettartamuk jelentős meghosszabbítását. A folyamat stabilitását viszont egy rendkívül merev, a legjobb minőségű öntöttvasból készült ágy biztosítja, amely még a legintenzívebb kihívások során is kiküszöböli a rezgéseket és a lengéseket.

A KDVM855L CNC megmunkálóközpont neves márkák széleskörű felszerelésével kínáljuk. Többek között fejlett SIEMENS CNC-vezérléssel, 3D mérőszondával és forgácsszállítóval rendelkezik. A gép teljes tömege 5450 kg.

A KDVM 855L maróközpont műszaki adatai

• előtolás az X/Y/Z tengelyen: 800/550/550 mm
• gyorsjárat az X/Y/Z tengelyen: 48/48/30 m/min
• munkaasztal méretei (H x Sz): 1000 x 500 mm
• maximális munkadarab súly: 800 kg
• maximális orsófordulatszám: 8000 rpm
• fő motorteljesítmény (folyamatos működés/ 10 perc): 9/13,5 kW
• az orsó és a munkaasztal felületének maximális távolsága: 685 mm
• minimális távolság az orsófelülettől a munkaasztal felületéig: 135 mm
• az orsó tengelyének és az oszlopnak a távolsága: 570 mm
• maximális szerszámátmérő (szomszédos pozíciók üres/szomszédos pozíciók foglaltak): 120/78 mm
• maximális szerszámhossz: 300 mm
• maximális szerszámsúly: 7 kg
• az összes szerszám maximális súlya: 90 kg
• szerszámváltási idő (szerszámról szerszámra): 2,8 s
• pozicionálási pontosság: ± 0,005 mm
• pozicionálás ismételhetősége: 0,005 mm

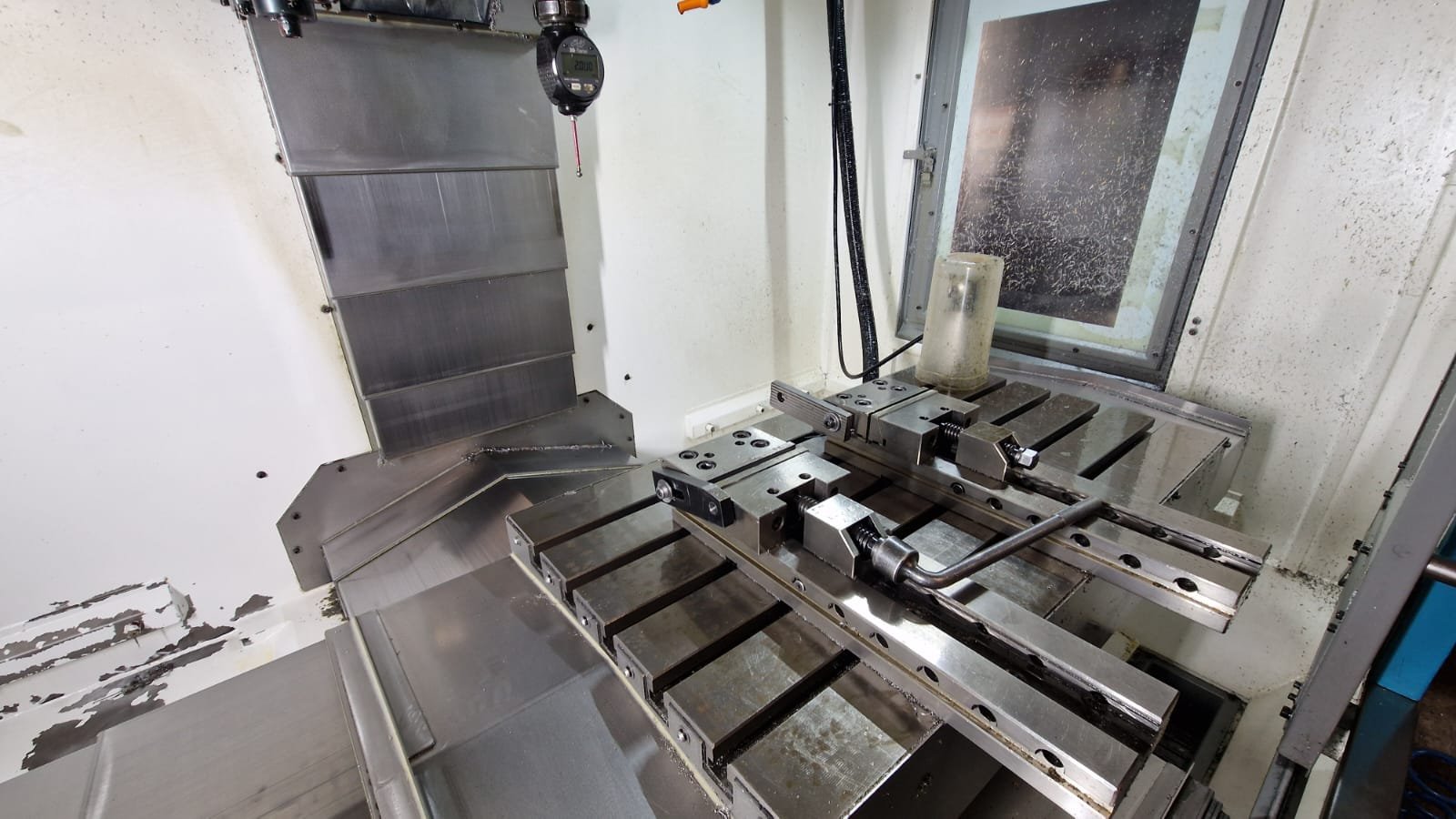

• T-nyílások száma: 5
• T-nyílás szélessége: 18 mm
• T-nyílás távolság: 90 mm
• görgős vezetők szélessége X és Y tengelyen: 35 mm
• görgős vezetők szélessége a Z tengelyen: 45 mm
• sűrített levegő nyomása: 0,7-0,8 MPa
• sűrített levegő fogyasztás: 200 l/min
• hűtőfolyadék-tartály kapacitása: 250 l
• nagynyomású szivattyú teljesítménye: 3,75 kW
• nagynyomású szivattyú nyomása: 30 bar
• beépített teljesítmény: 23 kVA
• zajszint: <70 dB(A)
• tápegység: 3x 400 V; 50 Hz
• a gép méretei forgácsszállító nélkül (H x Sz x M): 2850 x 2300 x 3000 mm
• a gép méretei forgácsszállítóval (H x Sz x M): 4350 x 2300 x 3000 mm
• a KDVM 855L gép súlya: 5450 kg

A KDVM CNC marógép felszereltsége

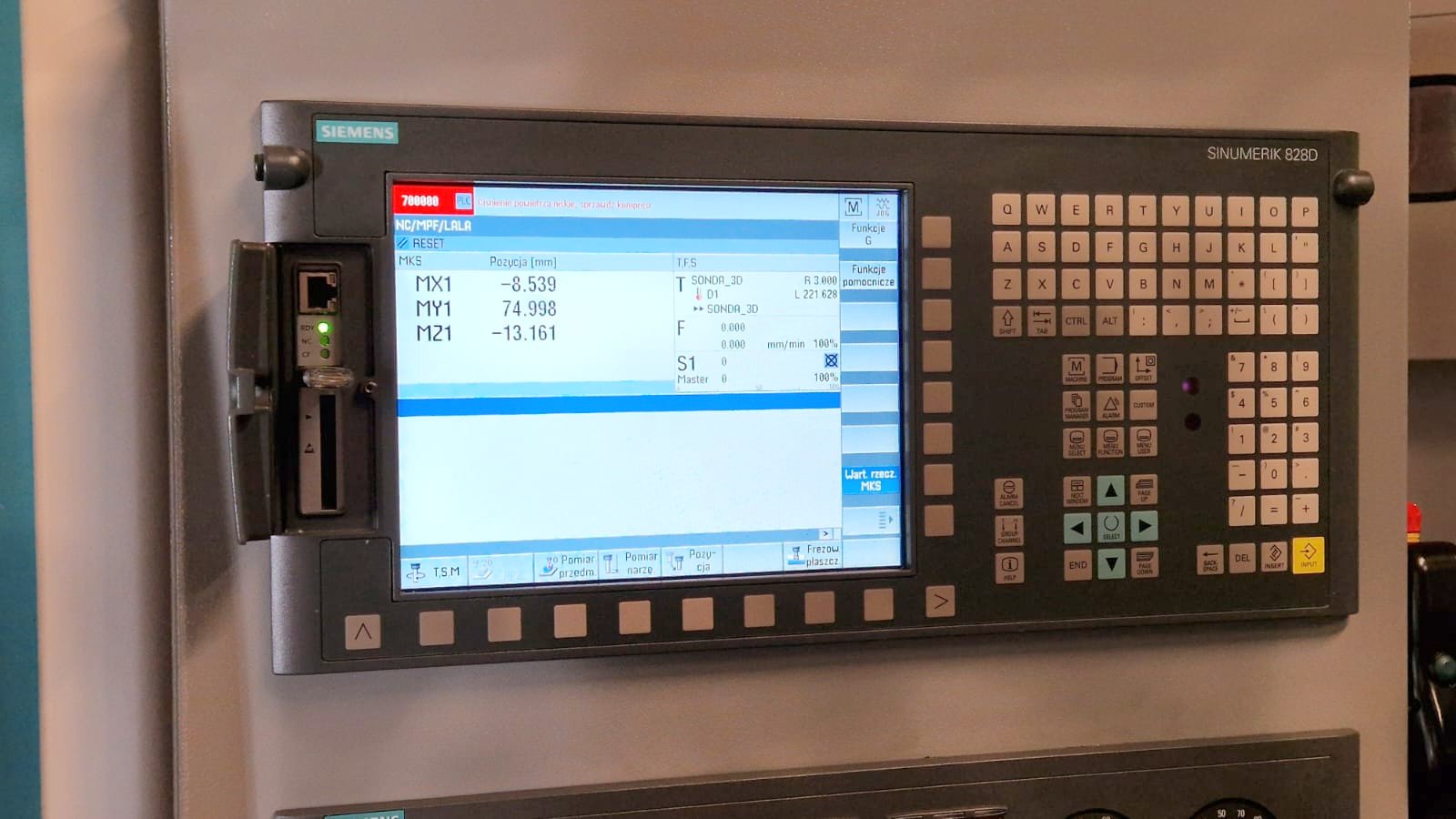

• CNC-vezérlő: SIEMENS SINUMERIK 828D ShopMill overlay-jel

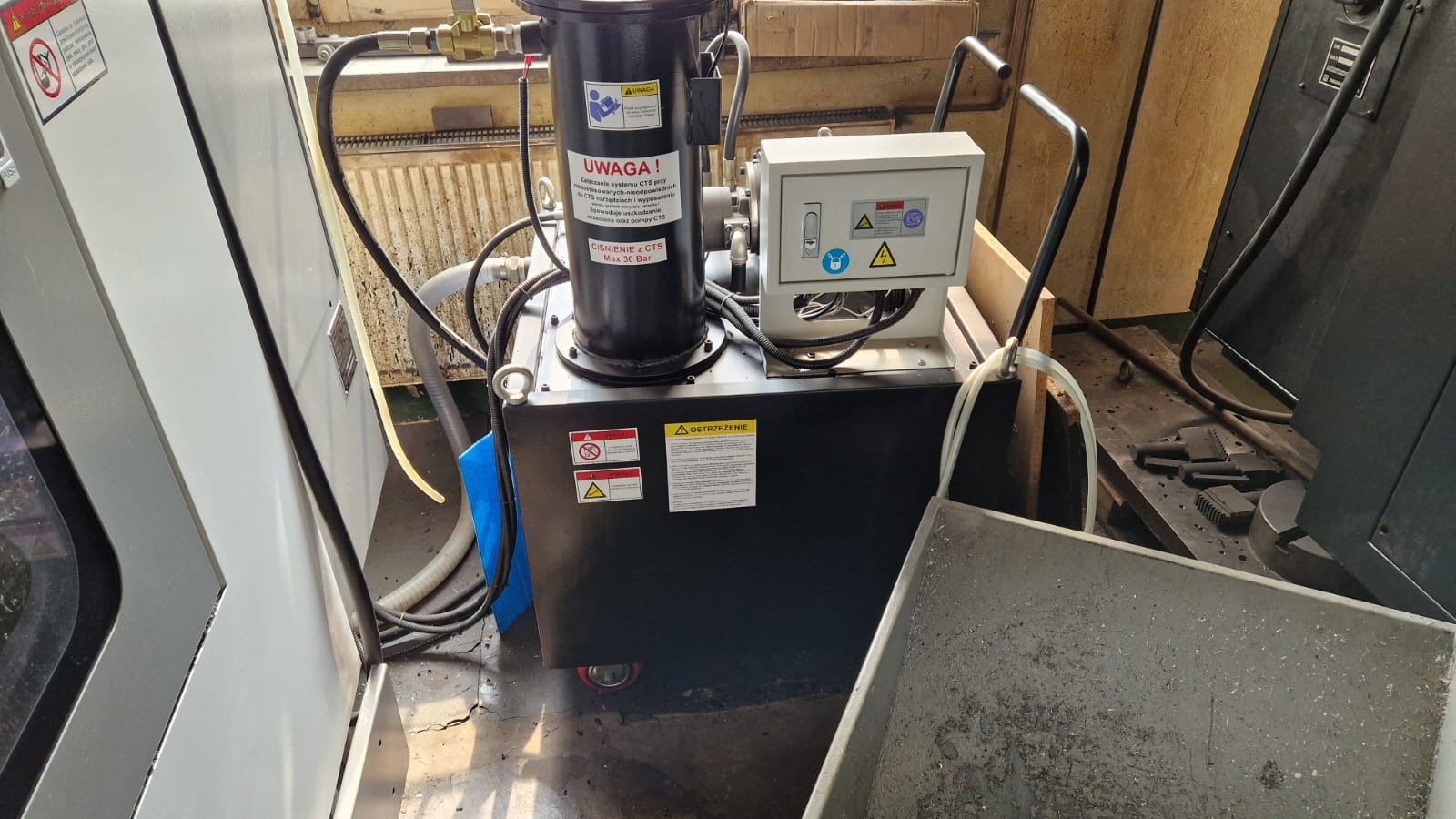

• nagynyomású rendszer az orsón keresztül történő szerszámhűtéshez

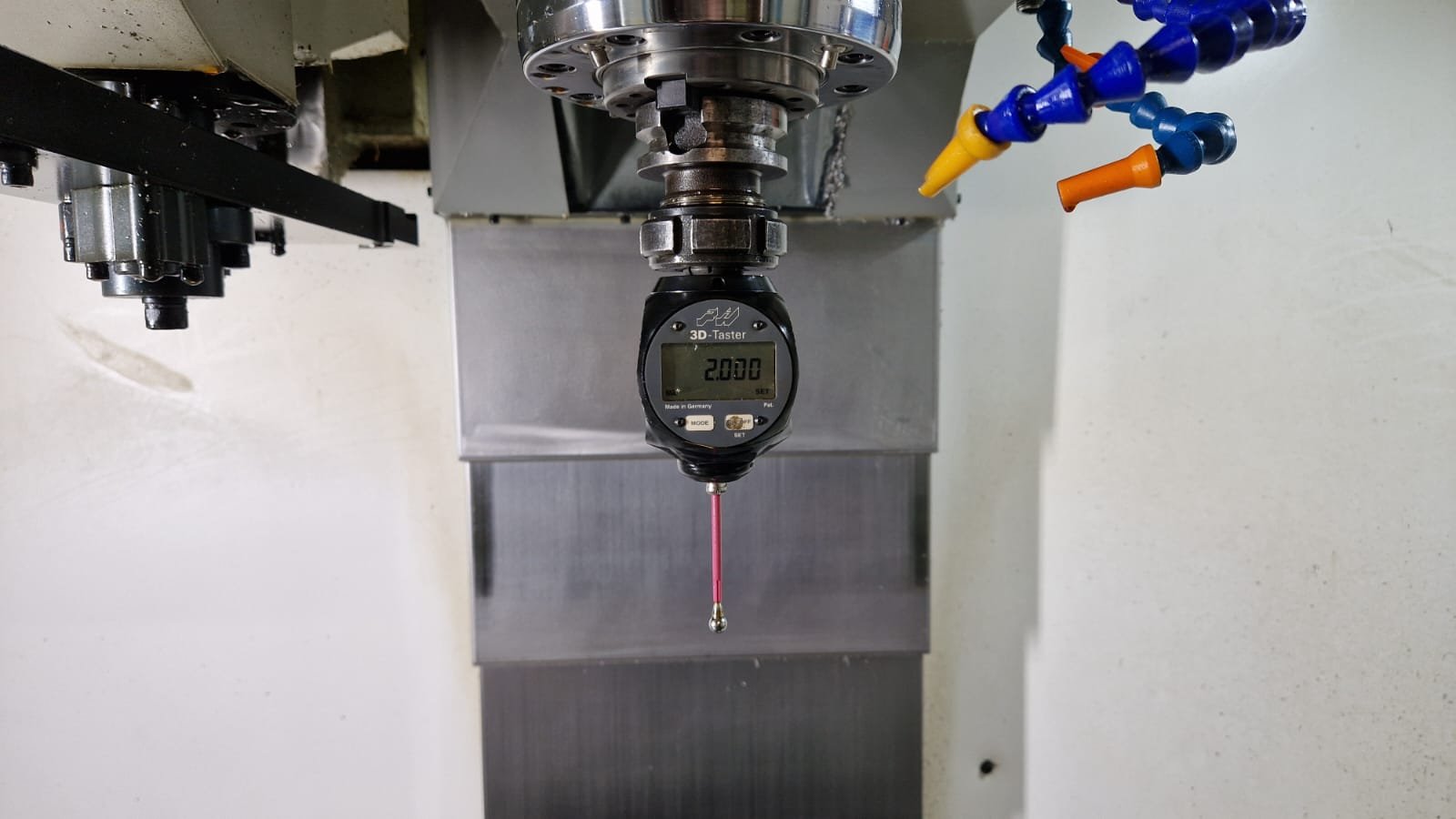

• 3D mérőszonda
• lehetőség furatok menetvágására kompenzáló szerszámtartó nélkül
• 24 állású dobos szerszámtároló tár: OKADA
• automatikus szerszámcserélő
• pneumatikus szerszámkioldó
• orsó: KENTURN KCA1410P-CTS

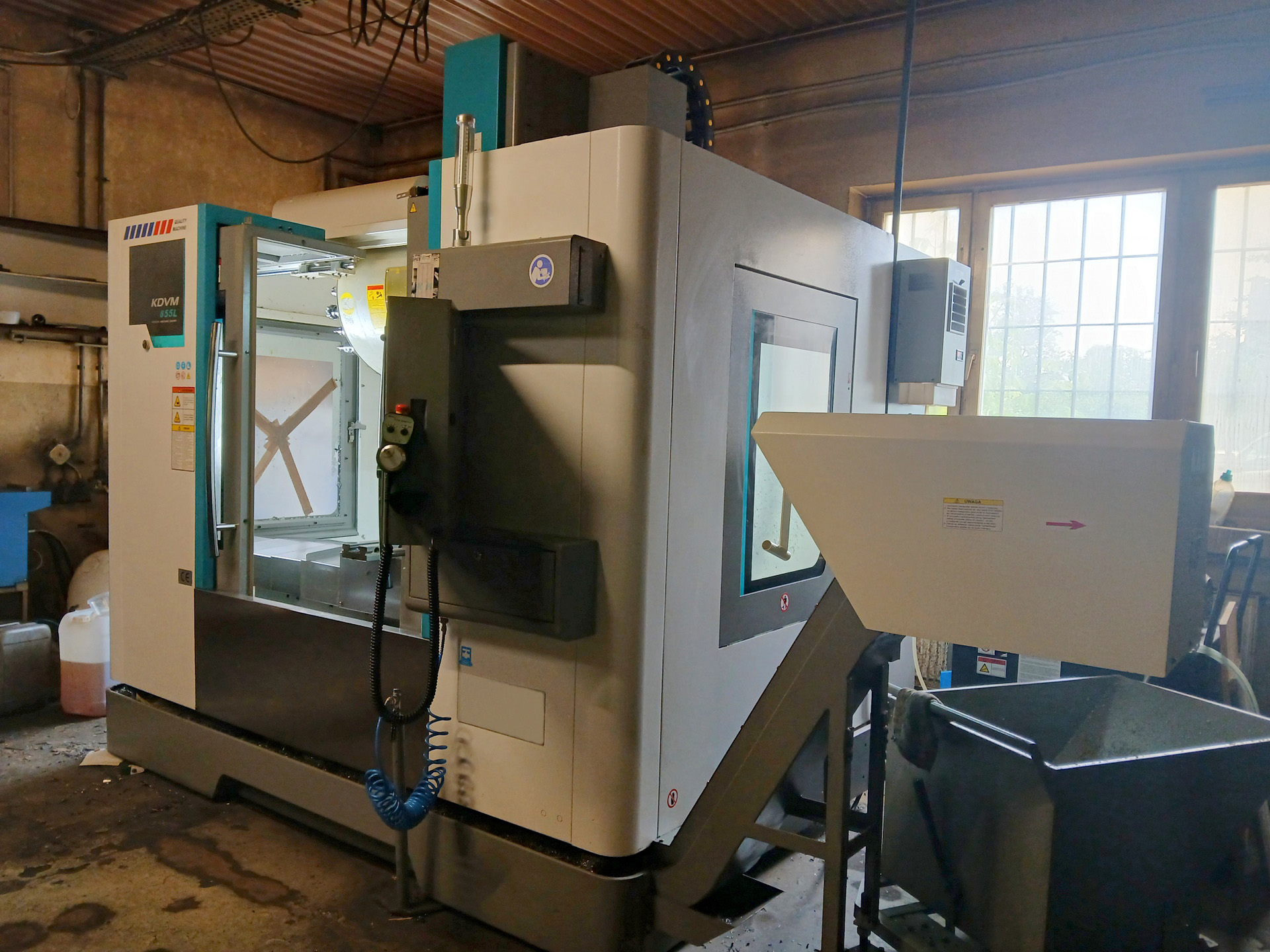

• forgácsszállító
• forgácstálca
• orsó kúpja: BT 40
• szerszámtartók: MAS 403-BT40
• főmotor: SIEMENS 1PH8 107-1DF02-0LA1
• szinkronmotor az X és Y tengelyen: SIEMENS 1FK7063-2AF71-1RG1 2,3 kW
• szinkronmotor a Z tengelyen: SIEMENS 1FK7084-2AF71-1RH1 3,1 kW
• görgős vezetők: HIWIN
• golyóscsavarok az X,Y,Z tengelyen: HIWIN fi 40 mm
