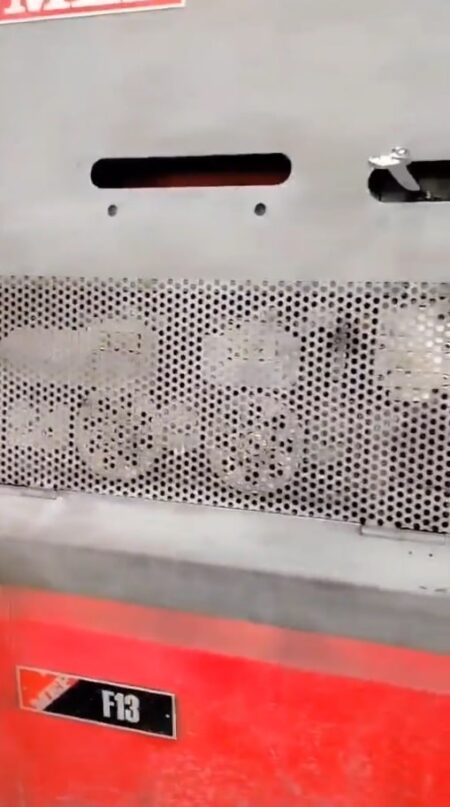

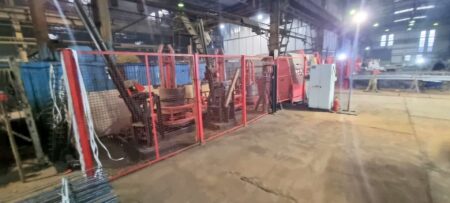

MEP F13 automata vágó- és hajlító gép

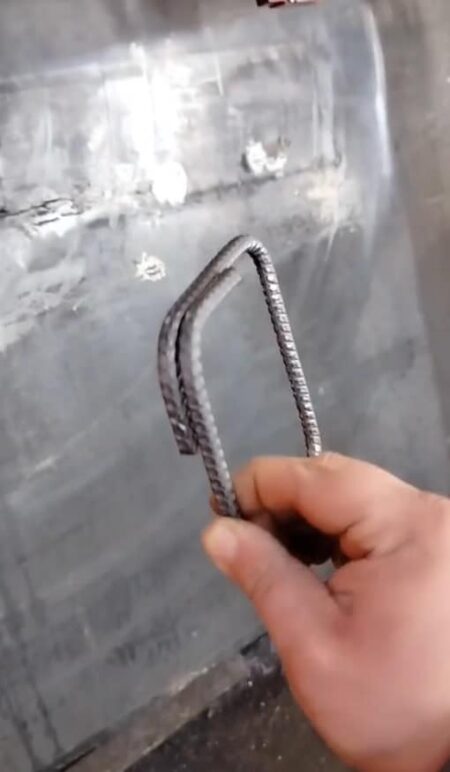

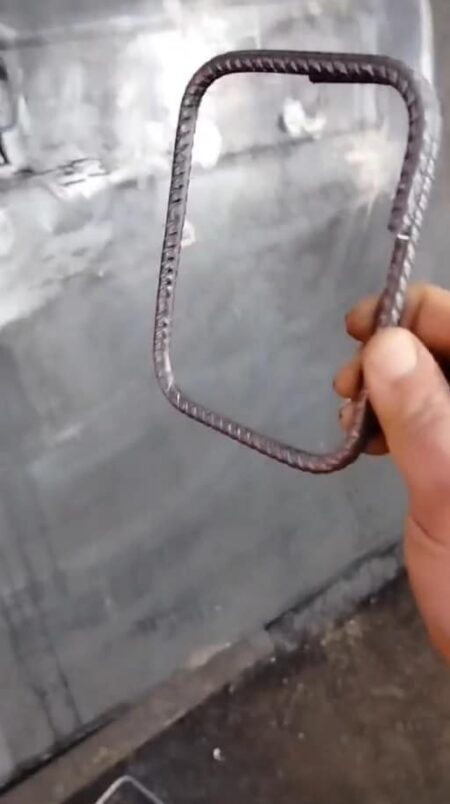

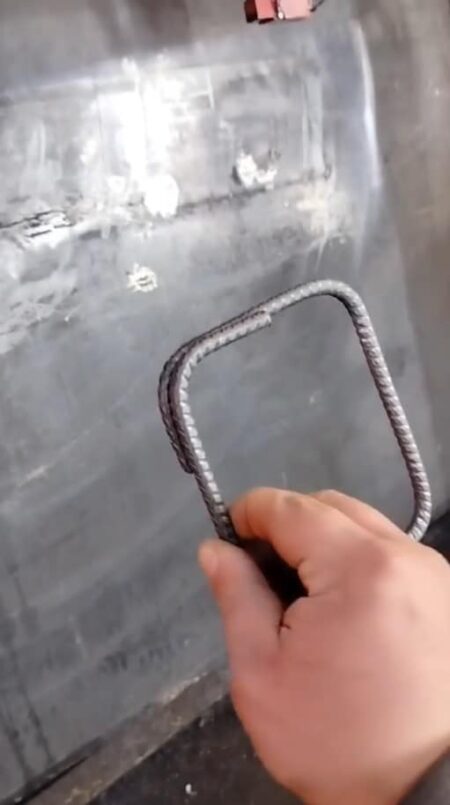

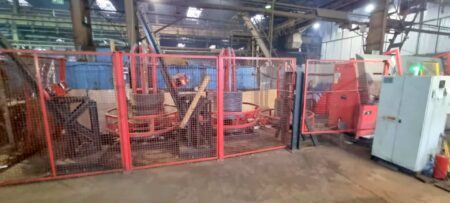

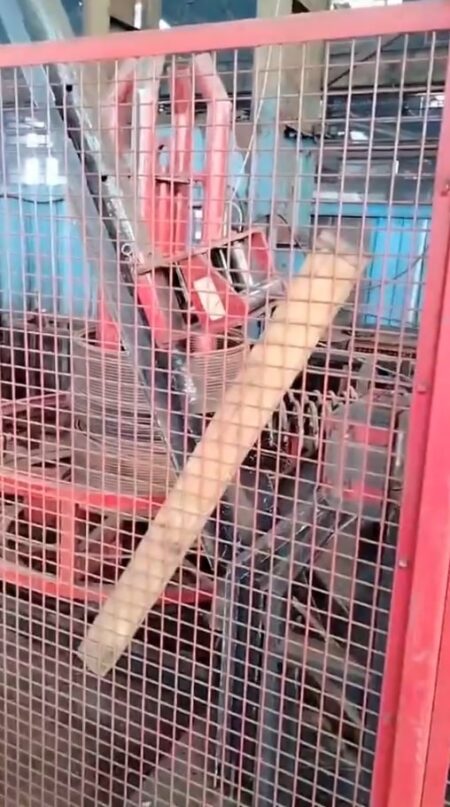

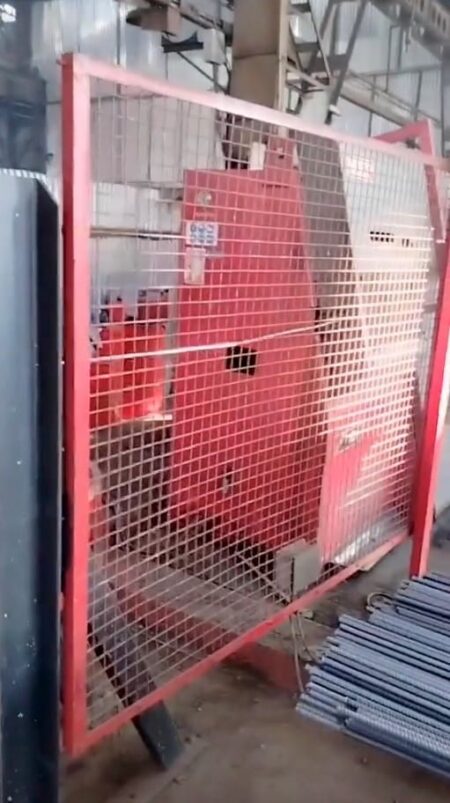

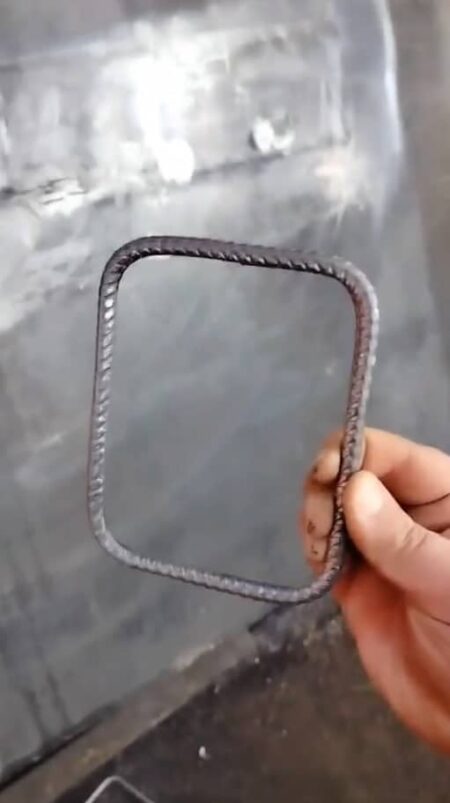

MEP F13 automata vágó- és hajlító gép 2018-ban gyártotta Olaszországban a MEP S.p.A. A gépet építőipari kengyelek gyártására használják 13 mm-es maximális átmérőjű rudakból. A szabadalmaztatott alkatrészek egyedülálló sorozata, kombinálva egy nagy teljesítményű meghajtó- és vezérlőrendszerrel, garantálja a páratlan óránkénti kapacitásszintet minimális beállítási idővel.

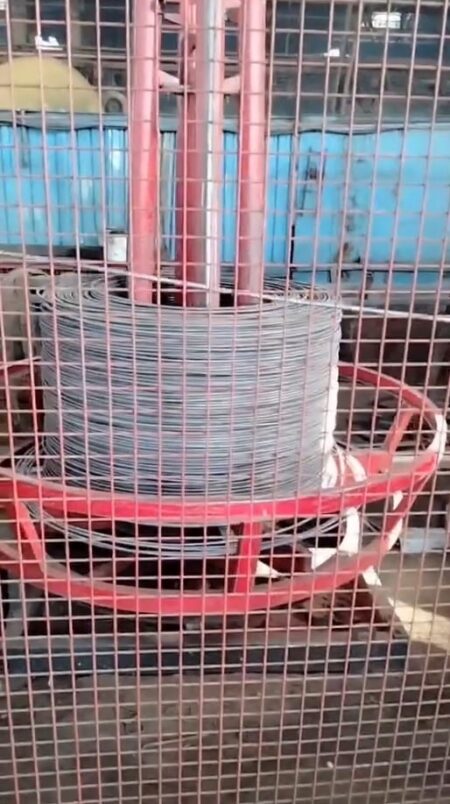

A rúdbetöltésből, vágásból és hajlításból álló teljes gyártási ciklus teljesen automatikusan zajlik, anélkül, hogy a gép kezelőjének kézzel kellene működtetnie a gépet. A kiegyenesítési folyamat során a fejlett AFS 2 (Advance Feeding System 2) megakadályozza, hogy a rúd a saját tengelye körül forogjon, így biztosítva a pontos és zárt kengyelek gyártását. A rendszer kialakítása jelentősen megnöveli az adagolóhengerek és a rudak közötti érintkezési pontot, ami hozzájárul ahhoz, hogy a tekercsbordák deformációja minimálisra csökkenjen anélkül, hogy a rudak mechanikai tulajdonságai módosulnának, ahogyan az a hagyományos egyengető rendszerekre jellemző.

A kínált MEP F 13 betonacél hajlító gép többek között egy négy vágóéllel ellátott, univerzális, mozgatható pengével ellátott vágóegységgel és egy ipari PC-vel, saját fejlesztésű szoftverrel is fel van szerelve. A gyártási ciklusok programozásának rugalmassága és a funkciók széles skálája azt jelenti, hogy a MEP automata betonacél hajlító gép bármilyen kihívással megbirkózik.

A MEP F13 automata vágó- és hajlító gép műszaki adatai

• maximális rúdátmérő (egy darab): 13 mm
• maximális rúdátmérő (dupla): 10 mm
• minimális rúdátmérő (egyszerű): 4 mm
• minimális rúdátmérő (dupla): 4 mm
• maximális négyzetes kengyel méret (az óramutató járásával megegyező irányban): 900 x 900 mm
• a kengyel maximális négyzetes mérete (az óramutató járásával ellentétes irányban): 1000 x 1000 mm
• minimális négyzetes kengyel méret (6 mm-es rúd): 50 x 50 mm
• a kiegyenesített és hosszra vágott rúd maximális hossza: 1200 mm
• a kiegyenesített és hosszra vágott rúd minimális hossza: 5 mm
• a középső alakító szerszámok maximális átmérője: 60 mm
• a középső alakító szerszámok minimális átmérője: 12 mm

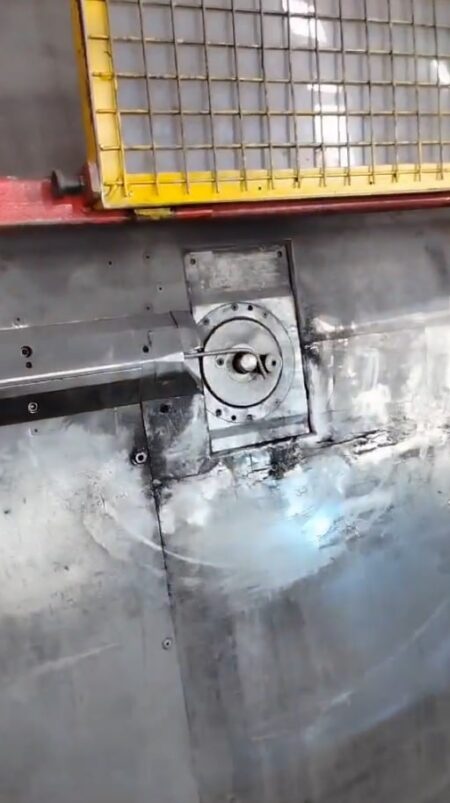

• a középső hajlítócsap és a talaj közötti legnagyobb távolság: 1300 mm
• környezeti hőmérséklet: -5°C/+40°C
• beépített teljesítmény: 34,5 kW
• a MEP F13 gép áramellátása: 3x 380 V; 50 Hz

A MEP betonacél hajlító gép felszereltsége

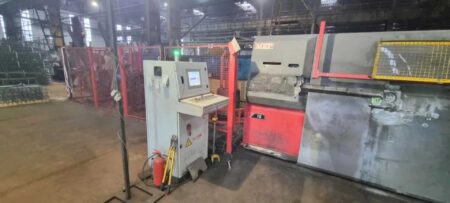

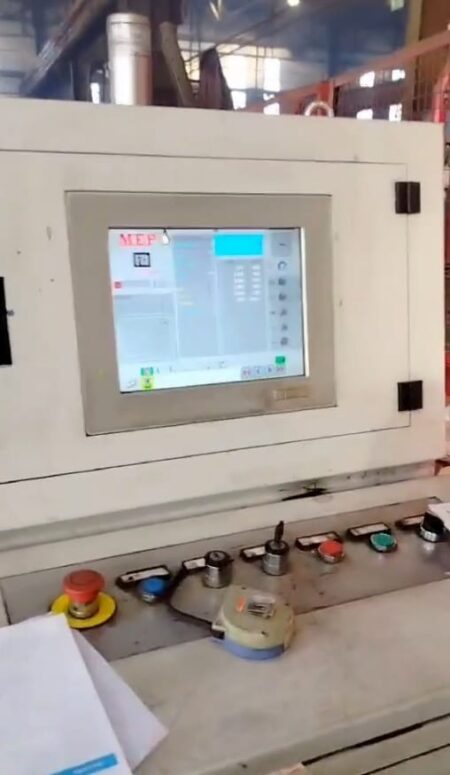

• ipari PC saját fejlesztésű szoftverrel
• AFS 2 rendszer (Advance Feeding System 2), amely megakadályozza, hogy a rúd a kiegyenesítési folyamat során a saját tengelye körül forogjon.

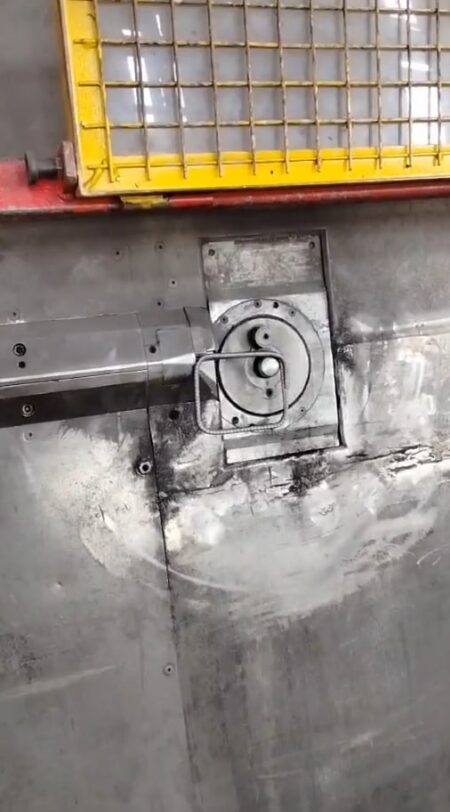

• vágóegység négy vágóéllel ellátott univerzális mozgó késsel

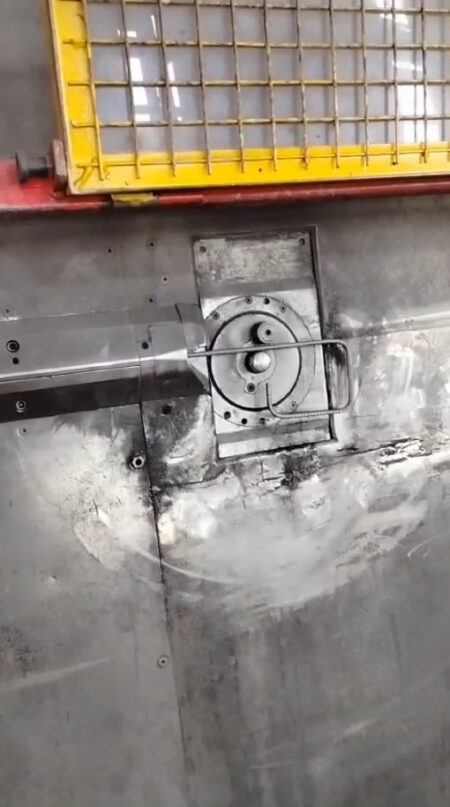

• egyes hajlítócsapok önzáró berendezéssel
