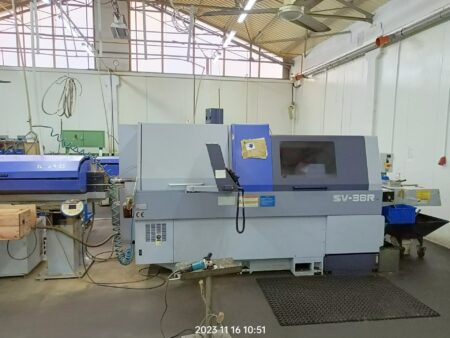

STAR SV-38R CNC esztergaközpont

STAR SV-38R CNC esztergaközpont amelyet 2015-ben gyártottak Japánban, páratlan rugalmasságával és széleskörű funkcionalitásával tűnik ki, ami a gépet számos iparágban, pl. az autóiparban vagy a repülőgépiparban ideálisnak teszi komplex alkalmazásokhoz. A STAR SV 38R CNC eszterga két C-tengellyel rendelkező orsó (főorsó és segédorsó) segítségével akár 11 tengelyen végez ferde felületek precíziós megmunkálását, beleértve az elülső és hátsó szögfuratokat is.

A gép mindkét orsóját megbízható, nagy teljesítményű motorok hajtják, ami a szerszámtartóból vagy a 10 állású revolveres szerszámfejből vett forgácsolószerszámok sokoldalú használatát szolgálja. A Z-tengelyű orsó végének a fejtámlán keresztül történő vezetésére szolgáló speciális rendszer szintén nagy merevséget és stabilitást garantál a vágási ponton. A STAR SV38R eszterga széleskörű felszereltséggel kínálják, beleértve az FMB turbo 5-55 / 3200 A rúdadagolót, a munkadarabszállítót és a könnyen kezelhető, számos hasznos funkcióval rendelkező FANUC Series 31i-MODEL B5 CNC-vezérlőt. A svájci típusú automata eszterga súlya 4300 kg.

A STAR SV-38R svájci típusú esztergagép műszaki adatai

Általános adatok

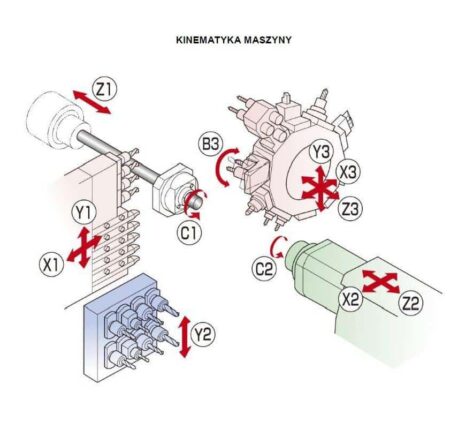

• tengelyek száma: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
• gyorsjárati sebesség az X1, X2, X3, Y1, Z1, Z2, Z3 tengelyeken: 30 m/perc
• gyorsjárati sebesség az Y2 tengelyen: 20 m/perc
• gyorsjárati sebesség az Y3 tengelyen: 15 m/perc
• maximális esztergálási átmérő: 38 mm

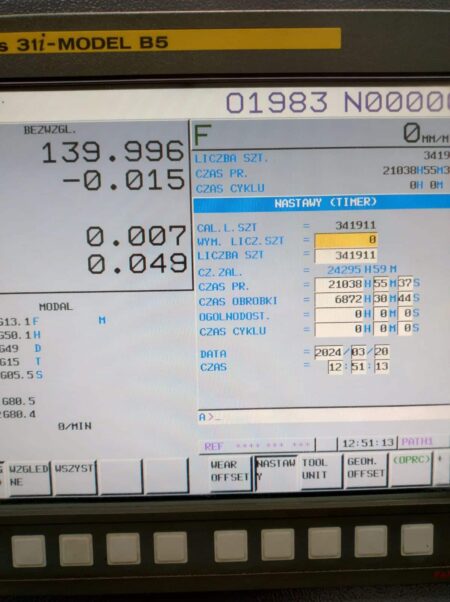

• gép bekapcsolási ideje: 24295 h
• üzemidő: 21038 h
• vágási idő: 6872 h
• hűtőközeg-tartály kapacitása: 220 l
• teljesítményigény: 9,5 kVA
• áramellátás: 3x 200 V; 50/60 Hz
• zajszint: 75,6 dB (A)
• méretek (H x SZ x M): 3320 x 1440 x 1865 mm
• a gép súlya: 4300 kg

Főorsó

• C tengely
• maximális fordulatszám: 7000 rpm
• maximális orsó löket: 350 mm
• motorteljesítmény: 7,5 kW (folyamatos üzemmód) / 11 kW (10 perc/25% ED)

Mellékorsó

• C tengely
• maximális fordulatszám: 7000 rpm
• motorteljesítmény: 5,5 kW (folyamatos üzemmód) / 7,5 kW (10 perc/40% ED)

Szerszámfejek

• szerszámelrendezés (szerszámtartó): forgó szerszámok + hajtott szerszámok
• szerszámelrendezés (revolveres szerszámfej): 10 pozíciók
• szerszámok maximális száma (szerszámtartó): 5
• szerszámok maximális száma (revolveres szerszámfej): 10

Átmenő furatú tokmány

• maximális fúrási átmérő: 23 mm
• maximális menetátmérő: M16 x 2,0
• szerszámok száma: 3/foglalat

Meghajtott eszközök

• szerszámok száma (szerszámtartó): 4
• szerszámsebesség (szerszámtartó): 6000 rpm
• szerszámok száma (revolveres szerszámfej): 2/nyílás
• szerszámsebesség (revolveres szerszámfej): 5700 rpm
• maximális fúrási átmérő (szerszámtartó és revolveres szerszámfej): 10 mm
• maximális menetátmérő (szerszámtartó és revolveres szerszámfej): M8 x 1,25
• motorteljesítmény (szerszámtartó): 2,2 kW
• motorteljesítmény (revolveres szerszámfej): 2,7 kW (folyamatos üzemmód) / 4 kW (5 perc/30% ED)

A STAR MICRONICS CNC eszterga felszereltsége

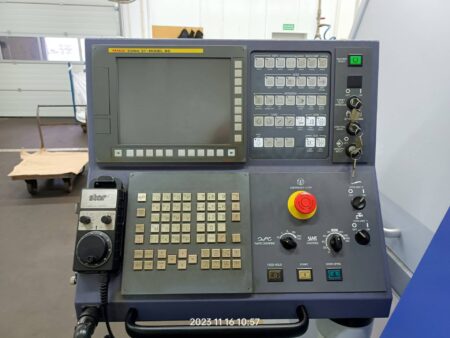

• CNC-vezérlő: FANUC Series 31i-MODEL B5

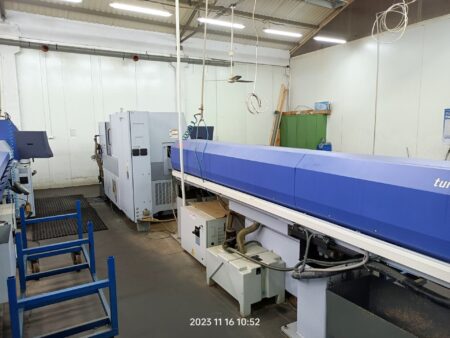

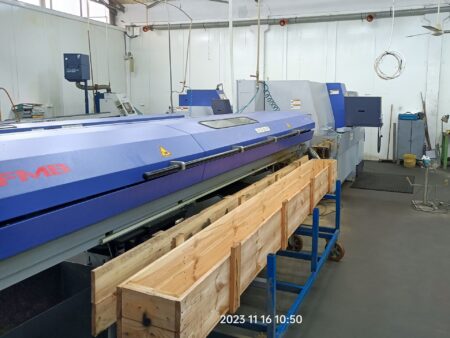

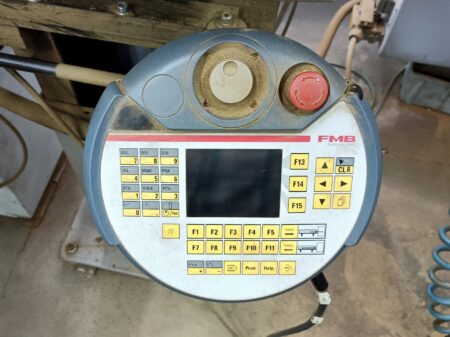

• rúdadagoló: FMB turbo 5-55 / 3200 A

– rúdátmérő tartomány: 5-65 mm
– maximális rúdhossz: 3200 mm
– adagolási sebesség: 0-1000 mm/s
– visszatolási sebesség: 0-1000 mm/s

• mellékorsó légtelenítéssel
• 8-orsós hátsó megmunkáló egység
• 10 állású revolveres szerszámfej
• 5 állású szerszámtartó
• szinkron forgókapocs egység légtelenítéssel
• fogócsapágy (főorsó és mellékorsó)
• munkadarab-szállító
• rúdadagoló csatlakozó
• munkadarab-törésérzékelő
• automatikus központi kenés
• hidraulikus egység
• pneumatikus egység
• hűtőfolyadékszint-jelző
• szivárgáskapcsoló
• munkahelyi megvilágítás
• RS-232C port
