Centrum tokarskie CNC STAR SV-38R

Centrum tokarskie CNC STAR SV-38R zbudowane w 2015 roku w Japonii wyróżnia się niezrównaną elastycznością oraz szeroką funkcjonalnością, która czyni maszynę idealną do skomplikowanych zastosowań w wielu branżach t.j. przemysł motoryzacyjny lub przemysł lotniczy. Z pomocą dwóch wrzecienników (wrzeciono główne oraz wrzeciono przechwytujące) z osią C, automat tokarski CNC STAR SV 38R przeprowadza precyzyjną obróbkę powierzchni pochyłych, w tym otworów kątowych z przodu i z tyłu aż w 11 osiach.

Oba wrzeciona maszyny napędzane są przez niezawodne silniki o dużej mocy, która wykorzystywana jest do wszechstronnego użytkowania narzędzi skrawających pobieranych z imaka narzędziowego lub 10-pozycyjnej głowicy rewolwerowej. Specjalny system prowadzenia końcówki wrzeciona osi Z przez głowicę gwarantuje również dużą sztywność i stabilność w punkcie cięcia. Automat tokarski wzdłużny STAR SV38R oferowany jest wraz z bogatym wyposażeniem, składającym się m.in. z podajnika pręta FMB turbo 5-55 / 3200 A, transportera detali oraz łatwego w obsłudze sterownika CNC FANUC Series 31i-MODEL B5 z wieloma przydatnymi funkcjami. Automat tokarski Swiss-type waży 4300 kg.

Dane techniczne automatu tokarskiego typu Szwajcarskiego STAR SV-38R

Dane ogólne

• ilość osi: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
• posuwy przyśpieszone w osiach X1, X2, X3, Y1, Z1, Z2, Z3: 30 m/min
• posuwy przyśpieszone w osi Y2: 20 m/min
• posuwy przyśpieszone w osi Y3: 15 m/min
• maksymalna średnica toczenia: 38 mm
• czas włączenia maszyny: 24295 h
• roboczogodziny: 21038 h
• czas cięcia: 6872 h
• pojemność zbiornika chłodziwa: 220 l
• zapotrzebowanie na moc: 9,5 kVA
• zasilanie: 3x 200 V; 50/60 Hz
• poziom hałasu: 75,6 dB (A)
• gabaryty (dł. x szer. x wys.): 3320 x 1440 x 1865 mm
• ciężar maszyny: 4300 kg

Wrzeciono główne

• oś C
• maksymalna prędkość obrotowa: 7000 obr/min
• maksymalny skok wrzeciona: 350 mm
• moc silnika: 7,5 kW (praca ciągła) / 11 kW (10 min/25% ED)

Wrzeciono przechwytujące

• oś C
• maksymalna prędkość obrotowa: 7000 obr/min
• moc silnika: 5,5 kW (praca ciągła) / 7,5 kW (10 min/40% ED)

Głowice narzędziowe

• układ narzędzi (imak narzędziowy): narzędzia obrotowe + narzędzia napędzane
• układ narzędzi (głowica rewolwerowa): 10 pozycji
• maksymalna liczba narzędzi (imak narzędziowy): 5
• maksymalna liczba narzędzi (głowica rewolwerowa): 10

Uchwyt przelotowy

• maksymalna średnica wiercenia: 23 mm
• maksymalna średnica gwintowania: M16 x 2,0
• liczba narzędzi: 3/gniazdo

Narzędzia napędzane

• ilość narzędzi (imak narzędziowy): 4
• prędkość obrotowa narzędzi (imak narzędziowy): 6000 obr/min
• ilość narzędzi (głowica rewolwerowa): 2/gniazdo
• prędkość obrotowa narzędzi (głowica rewolwerowa): 5700 obr/min
• maksymalna średnica wiercenia (imak narzędziowy & głowica rewolwerowa): 10 mm
• maksymalna średnica gwintowania (imak narzędziowy & głowica rewolwerowa): M8 x 1,25
• moc silnika (imak narzędziowy): 2,2 kW
• moc silnika (głowica rewolwerowa): 2,7 kW (praca ciągła) / 4 kW (5 min/30% ED)

Wyposażenie tokarki CNC STAR MICRONICS

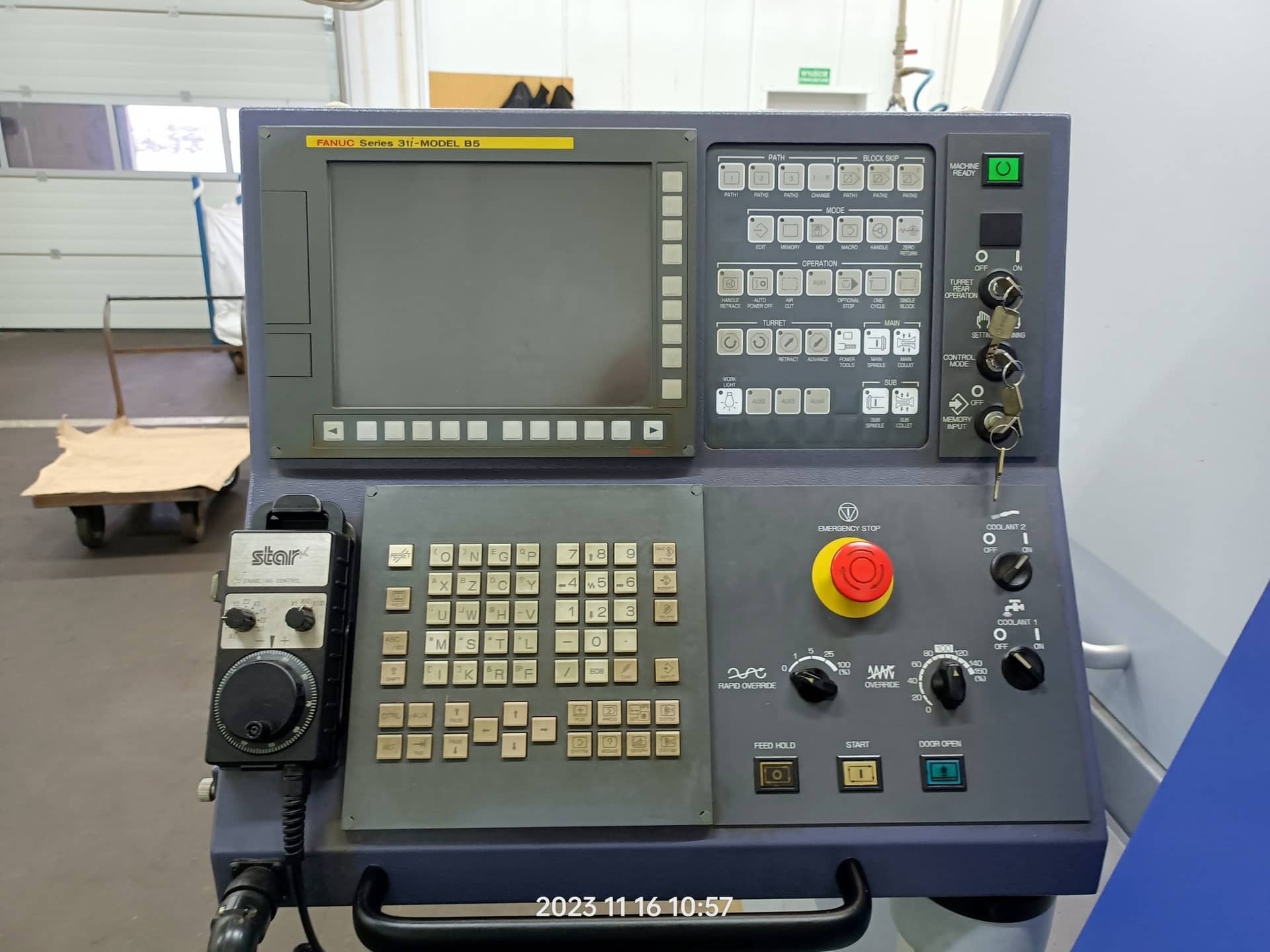

• sterownik CNC: FANUC Series 31i-MODEL B5
• podajnik pręta: FMB turbo 5-55 / 3200 A

– zakres średnic pręta: 5-65 mm
– maksymalna długość pręta: 3200 mm
– prędkość posuwu: 0-1000 mm/s
– prędkość powrotu: 0-1000 mm/s

• wrzeciono przechwytujące z przedmuchem powietrza
• 8-wrzecionowa jednostka do obróbki z tyłu
• 10-pozycyjna głowica rewolwerowa
• 5-pozycyjny imak narzędziowy
• zespół synchronicznej obrotowej tulei prowadzącej z przedmuchem powietrza
• tuleja zaciskowa (wrzeciono główne i wrzeciono przechwytujące)
• transporter detali
• przyłącze podajnika prętów
• czujnik złamania obcinaka
• automatyczne centralne smarowanie
• jednostka hydrauliczna
• jednostka pneumatyczna
• wskaźnik poziomu chłodziwa
• wyłącznik wycieku
• oświetlenie stanowiskowe
• port RS-232C
