TORNOS MICRO-8 CNC esztergaközpont

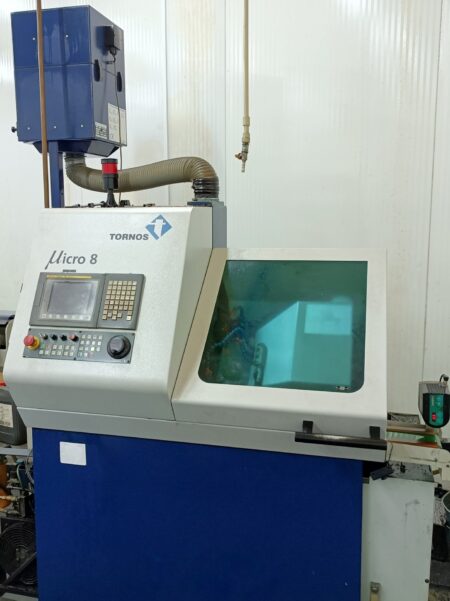

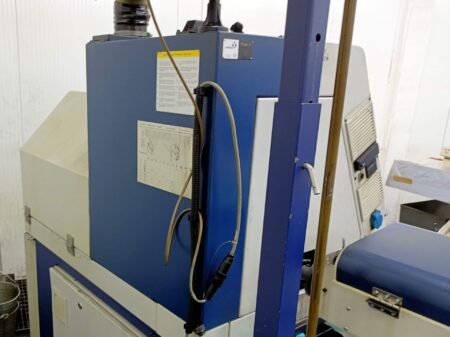

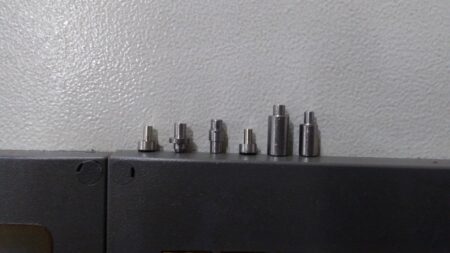

TORNOS MICRO-8 CNC esztergaközpont amelyet 2008-ban Svájcban gyártottak, széles körű megmunkálási lehetőségei, a legmagasabb minőségű öntöttvasból készült robusztus kialakítása és kompakt mérete jellemzi. A legfeljebb 10 mm átmérőjű munkadarabok ultraprecíz megmunkálására tervezett gép két megbízható orsóval van felszerelve, hogy a termelés hatékonyságát bármilyen gyártóüzemben maximalizálja, még a legnehezebb kihívások során is.

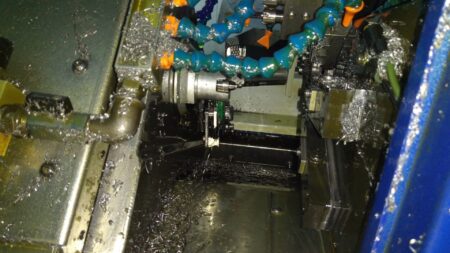

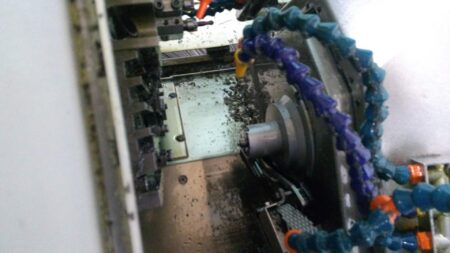

A főorsó és a beépített hőszabályozással, visszahúzható fogócsapággyal és kerámia golyóscsapággyal ellátott ellenorsó fokozott merevségű vezetőkön fut. Mindkét orsót megbízható FANUC-motorok hajtják, biztosítva a szükséges teljesítményt a 20 állású lineáris tárban elhelyezett összes vágószerszám sokoldalú használatához. A szerszámok elrendezése a tárban úgy történt, hogy a főorsón és az ellenorsón egyidejű megmunkálást tegyen lehetővé. Így a TORNOS svájci típusú automata eszterga többek között lehetővé teszi az egyidejűleg végzett homlokforgácsolást és fúrást, illetve az egyidejű érdesítést és utómunkát.

A kínált TORNOS MICRO-8 automata eszterga széleskörű felszereltséggel is rendelkezik, amely többek között a DONALDSON TORIT DCE többkamrás olajköd-elszívó rendszerből, a ROBOBAR SBF-210 rúdadagolóból és a könnyen kezelhető FANUC Series 32i-MODEL A CNC-vezérlésből áll. A MICRO-8 CNC kétspindulás eszterga súlya megközelítőleg 2000 kg.

A TORNOS MICRO-8 CNC eszterga műszaki adatai

Általános adatok

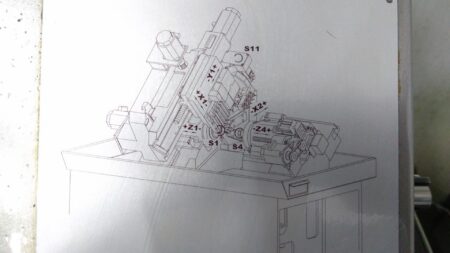

• tengelyek száma: 5 (X1, X2, Y1, Z1, Z4)
• az egyidejűleg működő tengelyek száma: 4
• gyorsmozgás X,Y,Z tengelyen: 40 m/min
• hűtőközeg-szivattyú kapacitása: 120 l/min
• energiafogyasztás: 8 kVA
• áramellátás: 3x 400 V; 50 Hz
• maximális környezeti hőmérséklet: 35°C
• méretek (H x SZ x M): 1670 x 870 x 1650 mm
• a rúdadagoló súlya: kb. 540 kg
• a gép súlya: kb. 2000 kg

Főorsó

• fordulatszám-tartomány: 0-15000 rpm
• maximális rúdátmérő: 10 mm (8 mm rúdelőkészítés nélkül)
• maximális fúrási átmérő: 6 mm
• maximális menetátmérő: M6
• FANUC integrált motor
• hőstabilizálás
• húzó típusú fogócsapágy: W15-80-0003
• teljesítmény: 2,2/3,7 kW

Ellenorsó

• fordulatszám-tartomány: 0-15000 rpm
• maximális rúdátmérő: 10 mm
• maximális fúrási átmérő: 6 mm
• maximális menetátmérő: M6
• FANUC integrált motor
• hőstabilizálás
• tolt típusú fogócsapágy: F13-76-00357
• teljesítmény: 2,2/3,7 kW

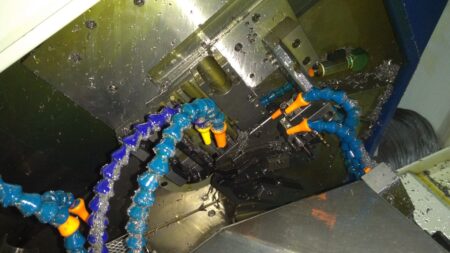

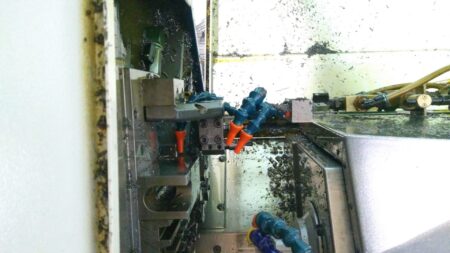

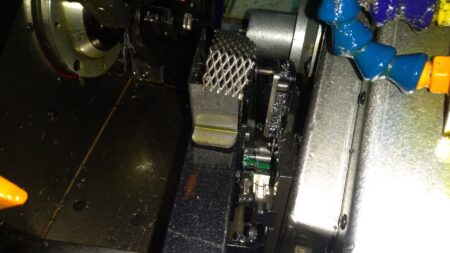

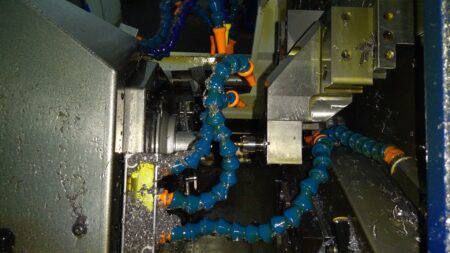

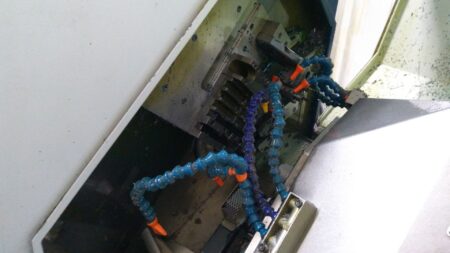

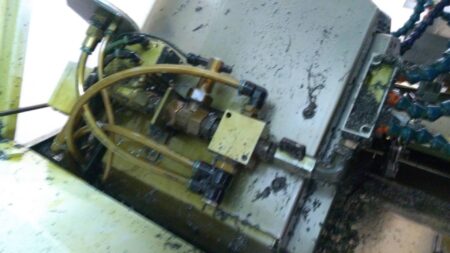

Lineáris szerszámtároló

• szerszámok száma összesen: 20
• külső felületi esztergálószerszámok maximális száma: 10
• maximális számú homlokforgácsoló/fúró szerszám: 4
• hátrafelé esztergáló/fúró szerszámok maximális száma: 4
• keresztirányú szerszámok maximális száma: 3
• a forgószerszámok sebességtartománya: 5-80000 rpm
• a keresztirányú meghajtású forgószerszámok maximális fordulatszáma: 10000 rpm
• fúrási átmérő: 3 mm
• külső esztergaszerszám szárának keresztmetszete: 12×12 mm
• forgószerszám-meghajtó motor teljesítménye: 0,4 kW

A TORNOS MICRO svájci típusú esztergagép felszereltsége

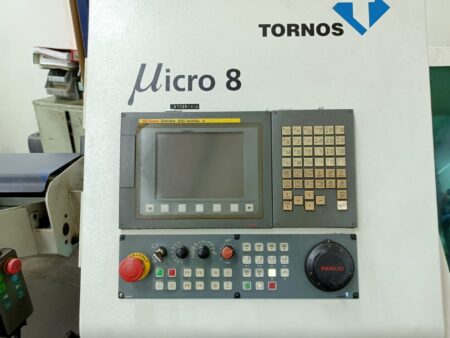

• CNC-vezérlés: FANUC Series 32i-MODEL A

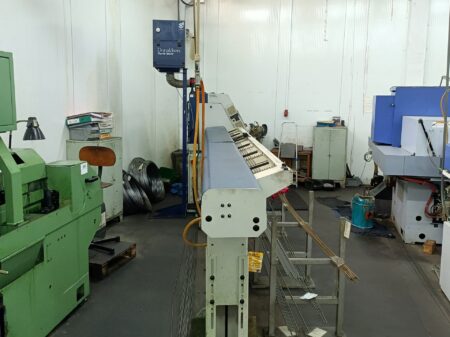

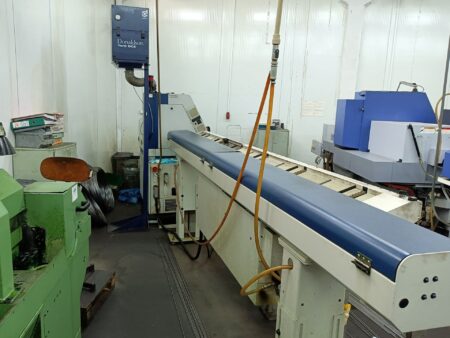

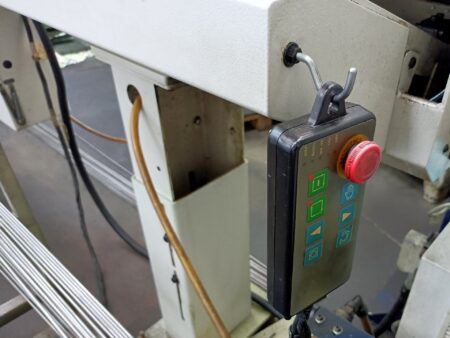

• automatikus rúdadagoló: ROBOBAR SBF-210

– rúdátmérő-tartomány: 2-10 mm
– maximális rúdhossz: 3200 mm
– adagoló kapacitása: 20 rúd
– rúdvezető zárt körfolyamatos kenés

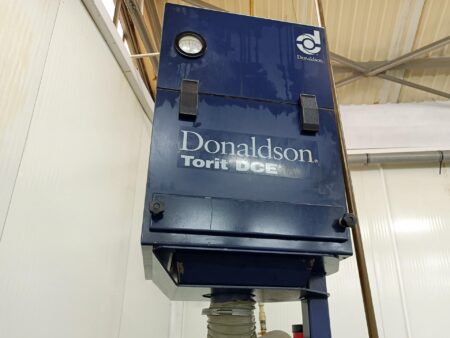

• többkamrás olajköd-elszívó rendszer: DONALDSON TORIT DCE
• szalagszállító szalag munkadarabtartóval
• munkadarab-kidobó rendszer tisztítással és szűrővel
• MINI-DETECTOR típusú axiális szerszámtörés-érzékelő
• alacsony eltolású orsótartó 25 mm átmérőjű furattal
• 12×12 mm-es keresztmetszetű tartólemez 5 szerszámhoz
• szerszámtartó 2 forgószerszámhoz 12×12 mm keresztmetszettel
• szerszámtartó 3 darab 16 mm átmérőjű furattal
• kétvégű hosszabbító ER11 ø 16 mm-es fogócsőhöz
• fix előtolás/sebesség funkció G96
• pneumatikus munkadarableválasztó munkadarab-gyűjtőtartállyal
• a gépvázba integrált elektromos szekrény
• központi kenőrendszer
• hűtőfolyadék-szivattyú
• sűrített levegő egység

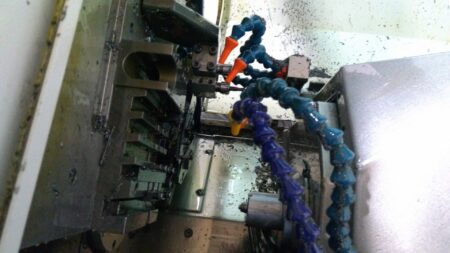

• hűtőfolyadék-csövek a szerszámtartóhoz 3 pozícióval
• figyelmeztető lámpa
• a munkaterület megvilágítása
