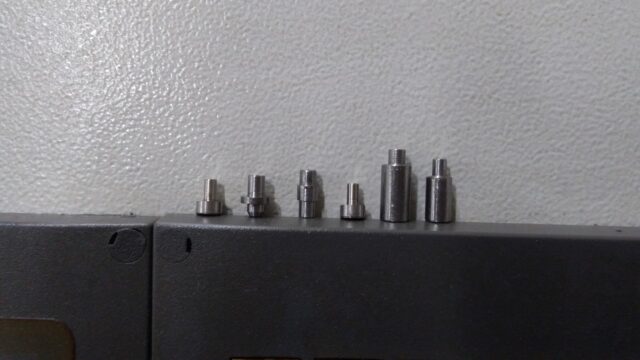

Centrum tokarskie CNC TORNOS MICRO-8 zbudowane w 2008 roku w Szwajcarii wyróżnia się szerokimi możliwościami obróbczymi, stabilną konstrukcją z najwyższej jakości żeliwa oraz niewielkimi gabarytami. Maszyna przeznaczona do ultraprecyzyjnej obróbki detali o maksymalnej średnicy 10 mm wyposażona została w dwa niezawodne wrzecienniki, które maksymalizują wydajność produkcji w każdym zakładzie produkcyjnym, nawet podczas najbardziej intensywnych wyzwań.

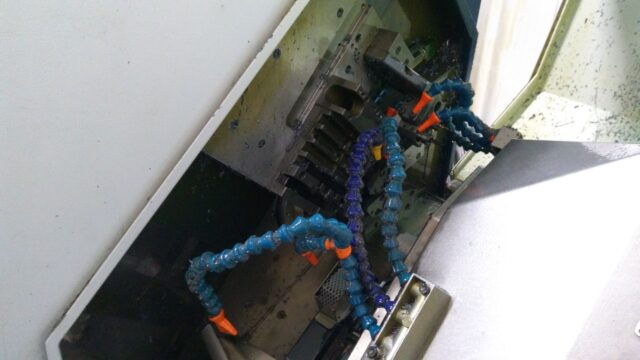

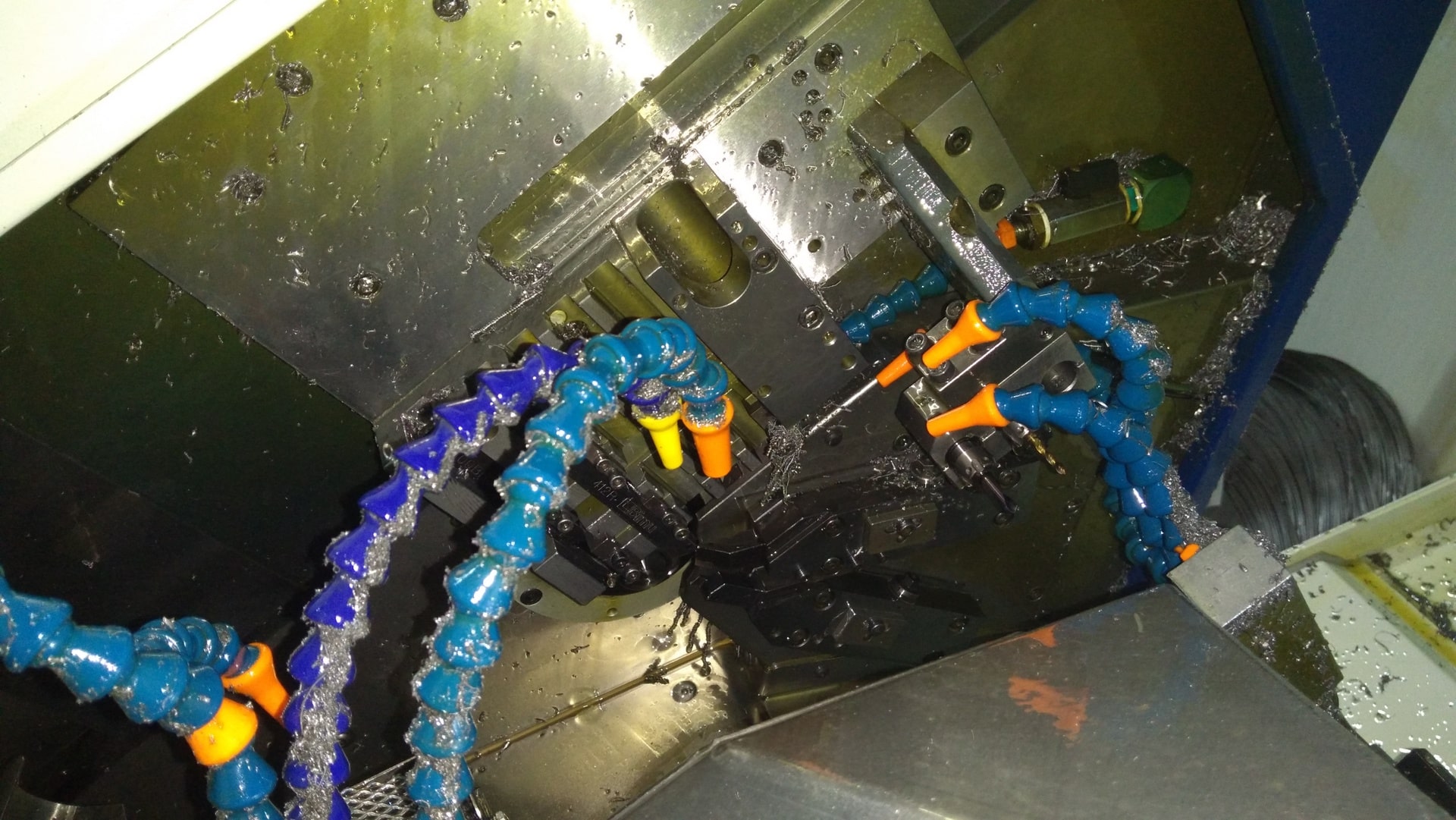

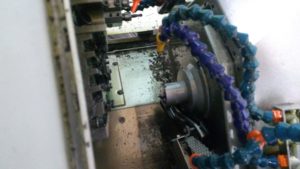

Wrzeciono główne oraz przeciwwrzeciono ze zintegrowaną regulacją termiczną, tulejką zaciskową wciąganą i łożyskiem z kulkami ceramicznymi poruszają się po prowadnicach o zwiększonej sztywności. Oba wrzecienniki zasilane są przez niezawodne silniki firmy FANUC, zapewniające dostarczenie niezbędnej mocy do wszechstronnego użytkowania wszystkich narzędzi skrawających umieszczonych w 20-pozycyjnym magazynie liniowym. Rozmieszczenie narzędzi w magazynie zostało wykonane w taki sposób, aby umożliwić jednoczesną obróbkę na wrzecionie głównym oraz przeciwwrzecionie. W ten sposób automat tokarski Swiss-type TORNOS pozwala m.in. na jednoczesne toczenie i wiercenie od czoła lub równoczesne toczenie zgrubne i wykańczające.
Oferowany automat tokarski wzdłużny TORNOS MICRO-8 posiada także bogate wyposażenie, składające się m.in. z wielokomorowego systemu wyciągu mgły olejowej DONALDSON TORIT DCE, podajnika pręta ROBOBAR SBF-210 oraz łatwego w obsłudze sterowania CNC FANUC Series 32i-MODEL A. Tokarka CNC dwuwrzecionowa MICRO-8 waży około 2000 kg.
Parametry techniczne tokarki CNC TORNOS MICRO-8
Dane ogólne
- ilość osi: 5 (X1, X2, Y1, Z1, Z4)
- ilość osi pracujących jednocześnie: 4
- posuwy przyśpieszone w osi X,Y,Z: 40 m/min
- wydajność pompy chłodziwa: 120 l/min
- pobór mocy: 8 kVA
- zasilanie: 3x 400 V; 50 Hz
- maksymalna temperatura otoczenia: 35°C
- gabaryty (dł. x szer. x wys.): 1670 x 870 x 1650 mm
- cieżar podajnika pręta: ok. 540 kg
- ciężar maszyny: ok. 2000 kg
Wrzeciono główne
- zakres prędkości obrotowej: 0-15000 obr/min
- maksymalna średnica pręta: 10 mm (8 mm bez przygotowania pręta)
- maksymalna średnica wiercenia: 6 mm
- maksymalna średnica gwintowania: M6
- zintegrowany silnik FANUC
- stabilizacja termiczna
- typ wciąganej tulejki zaciskowej: W15-80-0003
- moc: 2,2/3,7 kW
Przeciwwrzeciono
- zakres prędkości obrotowej: 0-15000 obr/min
- maksymalna średnica pręta: 10 mm
- maksymalna średnica wiercenia: 6 mm
- maksymalna średnica gwintowania: M6
- zintegrowany silnik FANUC
- stabilizacja termiczna
- typ tulejki zaciskowej: F13-76-00357
- moc: 2,2/3,7 kW
Liniowy magazyn narzędziowy
- całkowita ilość narzędzi: 20
- maksymalna liczba narzędzi do toczenia powierzchni zewnętrznych: 10
- maksymalna liczba narzędzi tokarskich/wiertarskich do obróbki od czoła: 4
- maksymalna liczba narzędzi tokarskich/wiertarskich do obróbki od tyłu: 4
- maksymalna liczba narzędzi poprzecznych: 3
- zakres prędkości narzędzi obrotowych: 5-80000 obr/min
- maksymalna prędkośc poprzecznych napędzanych narzędzi obrotowych: 10000 obr/min
- średnica wiercenia: 3 mm
- przekrój trzonka narzędzi do toczenia zewnętrznego: 12×12 mm
- moc silnika napędu narzędzi obrotowych: 0,4 kW
Wyposażenie automatu tokarskiego typu Szwajcarskiego TORNOS MICRO
- sterowanie CNC: FANUC Series 32i-MODEL A
- automatyczny podajnik prętów: ROBOBAR SBF-210
- wielokomorowy system wyciągowy mgły olejowej: DONALDSON TORIT DCE
- przenośnik taśmowy z uchwytem na detale
- system wyrzutu detali z przepłukiwaniem i filtrem
- czujnik do kontroli uszkodzeń narzędzi osiowych typu MINI-DETECTOR
- nisko odsadzony uchwyt wrzecionowy z gniazdem o średnicy 25 mm
- płyta imakowa na 5 narzędzi o przekroju 12×12 mm
- imak narzędziowy do 2 narzędzi obrotowych o przekroju 12×12 mm
- oprawka z 3 otworami o średnicy 16 mm
- podwójna oprawka tulejek zaciskowych ER11 ø 16 mm
- funkcja stałego posuwu/prędkości obrotowej G96
- pneumatyczny separator obrabianych detali ze zbiornikiem na gotowe elementy
- zintegrowana z obudową maszyny szafa elektryczna
- centralne smarowanie maszyny
- pompa chłodziwa
- agregat sprężonego powietrza
- rury doprowadzające chłodziwo do oprawki narzędziowej z 3 pozycjami
- lampa ostrzegawcza
- oświetlenie przestrzeni roboczej
– zakres średnic pręta: 2-10 mm
– maksymalna długość pręta: 3200 mm
– pojemność podajnika: 20 szt.
– smarowanie prowadnic prętów w obiegu zamkniętym
