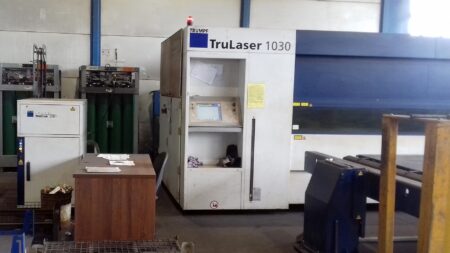

TRUMPF TRULASER 1030 FIBER lézervágó

A TRUMPF TRULASER 1030 FIBER lézervágó 2015-ben gyártották az Egyesült Államokban. A gép egy 2 kW teljesítményű TRUDISK 2001 lézerforrást használ, amely lehetővé teszi a legfeljebb 12 mm vastagságú lemez vágását. A maróval gyorsan és pontosan vágható az alumínium (maximális vastagság 5 mm), a bronz (maximális vastagság 3 mm), a réz (maximális vastagság 2 mm) és a fóliával bevont rozsdamentes acél (maximális vastagság 6 mm). A lézervágó asztalának méretei 1500×3000 mm, a lézer 40 m / perc sebességgel képes a lemez feldolgozására.

Cuting time only : 2100 hour (machine worked very little)
Power on time : 35000 hour

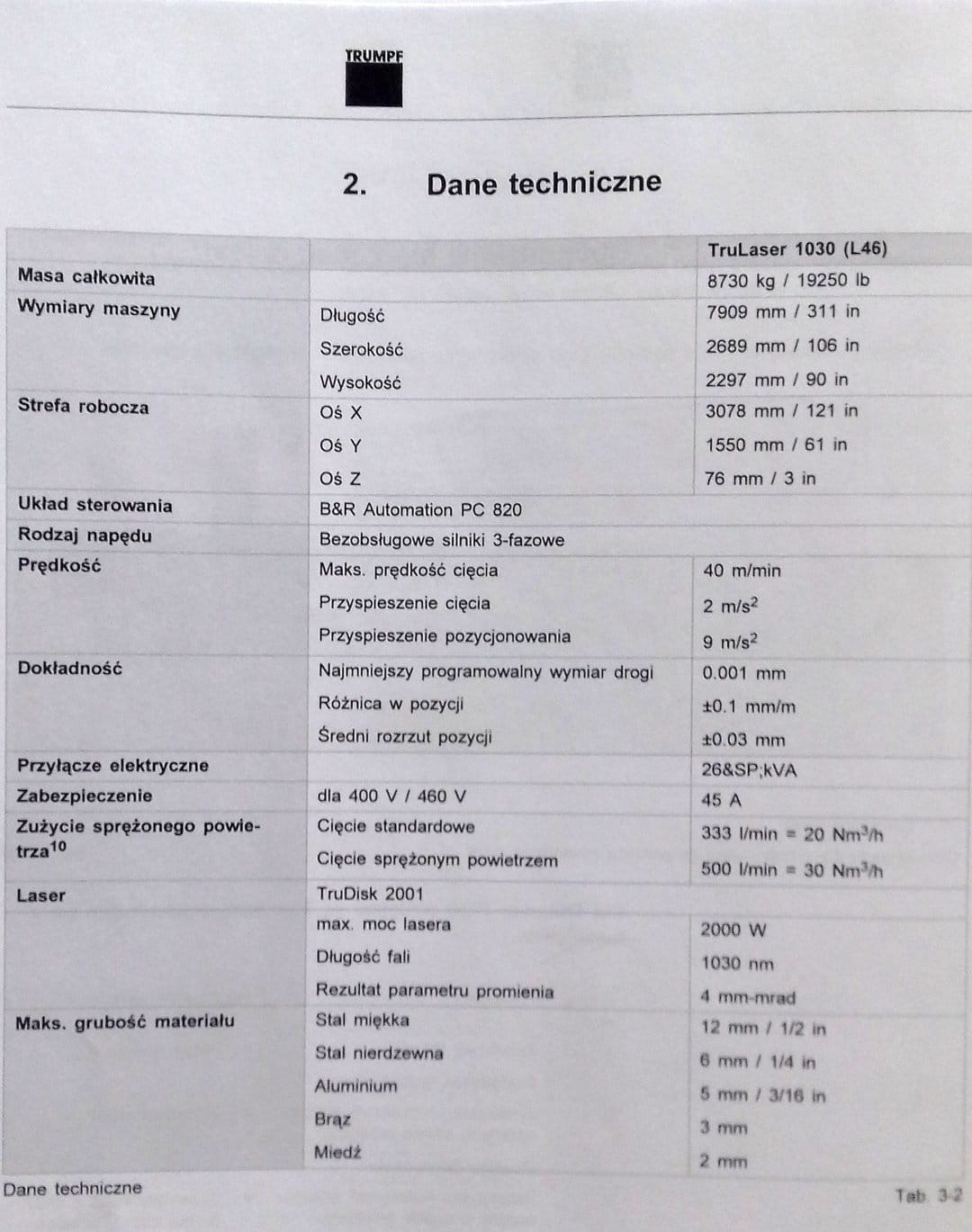

A TRUMPF TRULASER 1030 FIBER lézer műszaki paraméterei

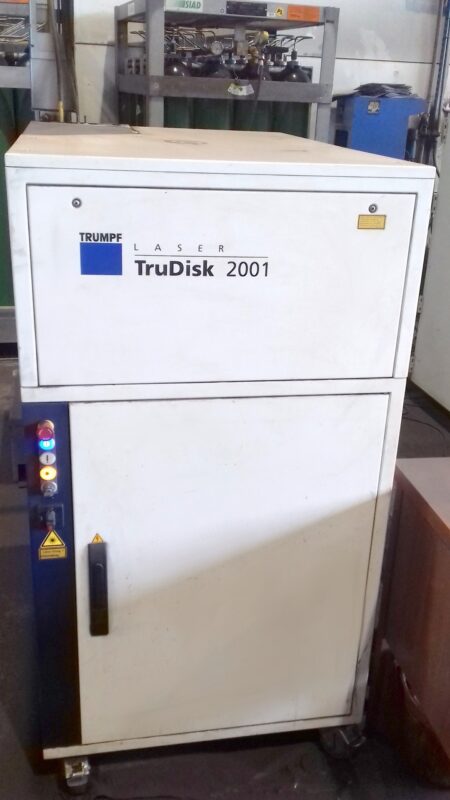

– lézerforrás típusa: TRUDISK 2001
– lézer teljesítmény: 2000 W
– lézer hullámhossza: 1030 nm
– X tengely: 3078 mm
– Y tengely: 1550 mm
– Z tengely: 76 mm
– lágyacél maximális vastagsága: 12 mm
– a rozsdamentes acéllemez maximális vastagsága: 6 mm
– az alumíniumlemez maximális vastagsága: 5 mm
– rézlemez maximális vastagsága: 2 mm
– a bronzlemez maximális vastagsága: 3 mm

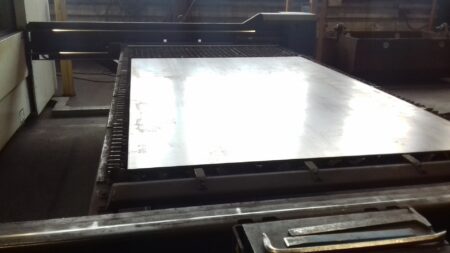

– asztal felülete: 1,5 x 3 m

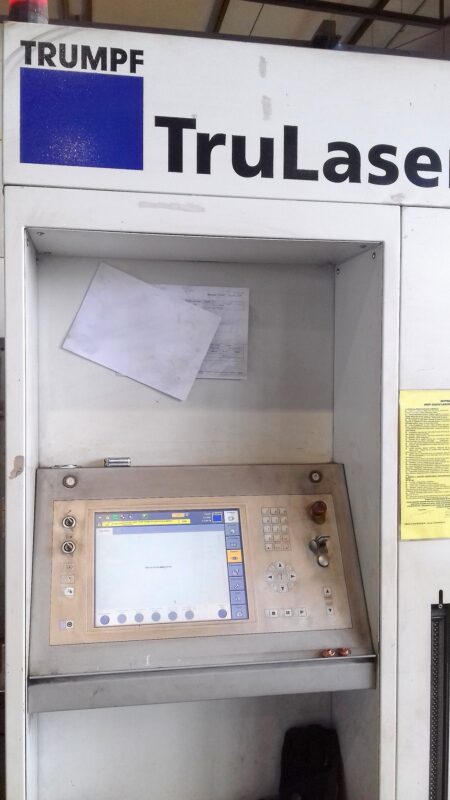

– vezérlőrendszer: B&R Automation PC 820
– a hajtás típusa: karbantartás nélküli 3 fázisú motorok
– maximális vágási sebesség: 40 m / perc
– vágási gyorsulás: 2m / s2
– pozicionálási gyorsulás: 9 m / s2
– az út legkisebb programozható mérete: 0,001 mm
– helyzetkülönbség: + -0,1 mm / m
– átlagos helyzetdiszperzió: + -0,03 mm
– hálózat: 400 V / 50 Hz
– csatlakozási teljesítmény: 26 kVA
– vezérlő feszültség: 24 V
– szükséges védelem 400 V / 460 V esetén: 45 A
– sűrített levegő fogyasztás: normál vágás 333 l / perc vagy vágás sűrített levegővel 500 l / perc
– sűrített levegős csatlakozás: 7-12 bar
– N2 nitrogén csatlakozás: 27 bar
– O2 oxigén csatlakozás: 15 bar
– átlagos energiafogyasztás a gyártás során: 10 kW
– a gép méretei (hossz x szélesség x magasság): 7909 x 2689 x 2297 mm
– gép tömege: 8730 kg
– vágási idő: csak 2100 óra (a gép nagyon keveset dolgozott)
– bekapcsolási idő: 35000 óra
