VISION WIDE VB-2016 CNC portálmarógép

VISION WIDE VB-2016 5-TENGELYES CNC portálmarógép 2013-ban gyártották Tajvanon. A gép nehéz munkadarabok precíziós megmunkálását végzi három vagy akár öt tengelyen, miután az automatikus forgófej a függőleges orsóra van szerelve. A gép kiváló minőségű öntöttvas szerkezete merev és ellenáll a hajlító igénybevételeknek, így tökéletesen csillapítja a megmunkálás során keletkező rezgéseket és lengéseket.

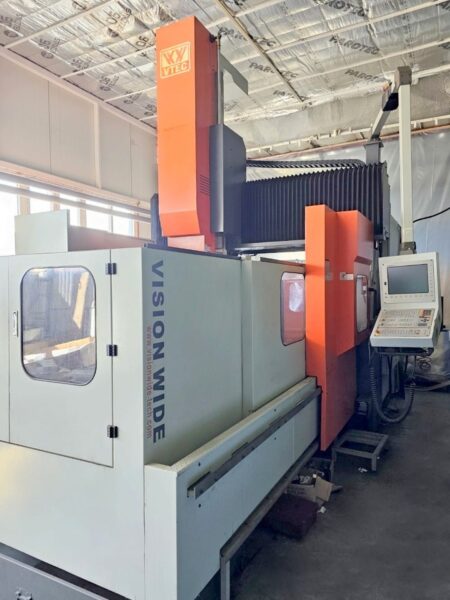

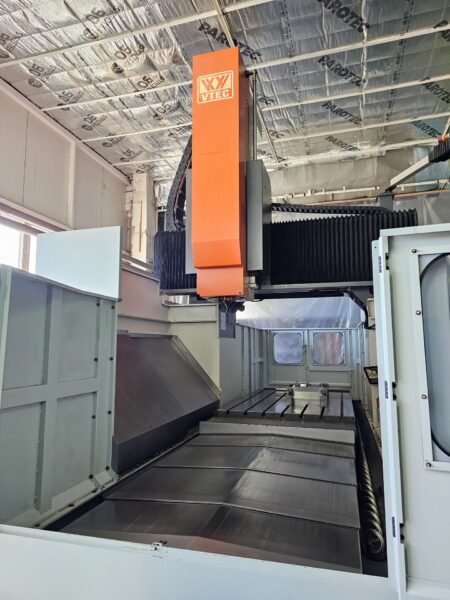

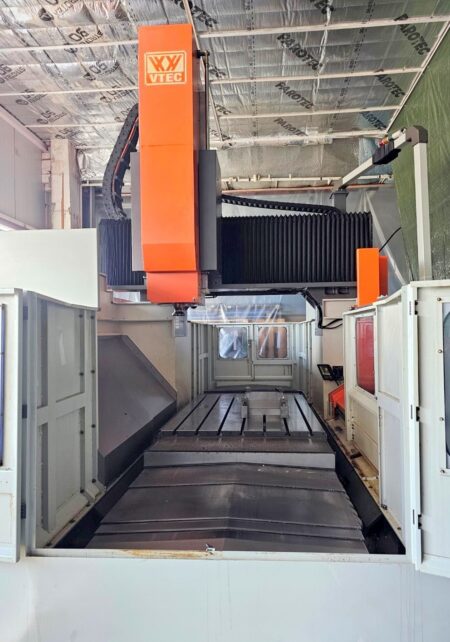

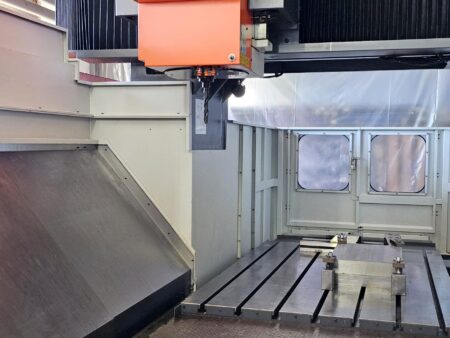

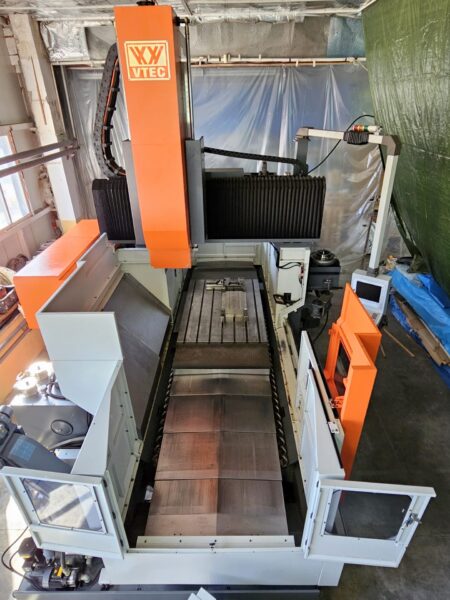

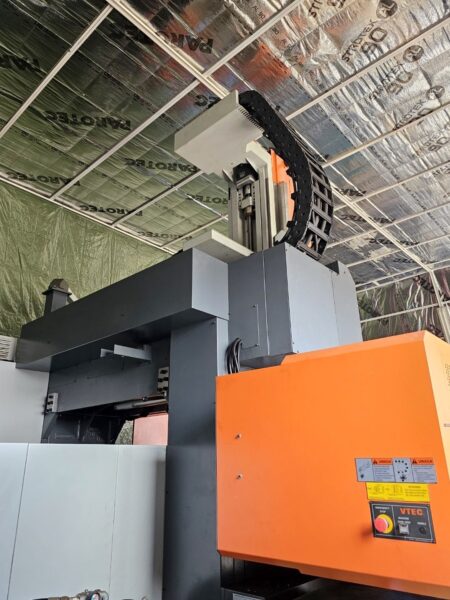

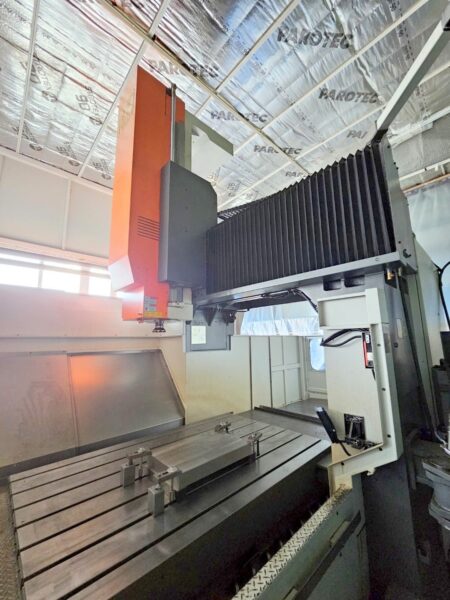

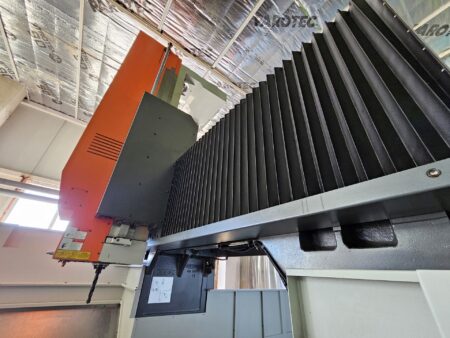

A CNC portálmarógép VISION WIDE VTEC VB 2016 a teljes gép köré szerelt biztonsági védőburkolatokkal van felszerelve, amelyek tolóajtókkal vannak ellátva, amelyek az X-tengely mozgásával egy szintben nyílnak. Belül egy 2000 mm hosszú és 1300 mm széles, nagyméretű munkaasztal található, amely a hosszirányú elmozdulás teljes hosszában megtámasztva van, és két csúszó vezetősínnel van vezetve, ami lehetővé teszi a nehéz munkadarabok megmunkálását még akkor is, ha az asztal egyenetlenül van terhelve.

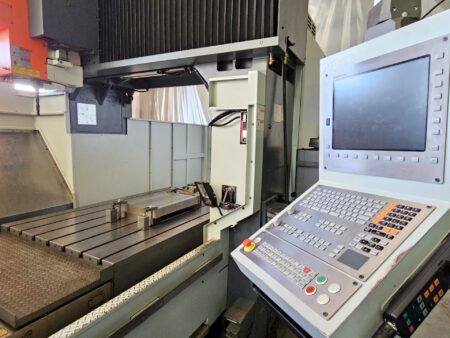

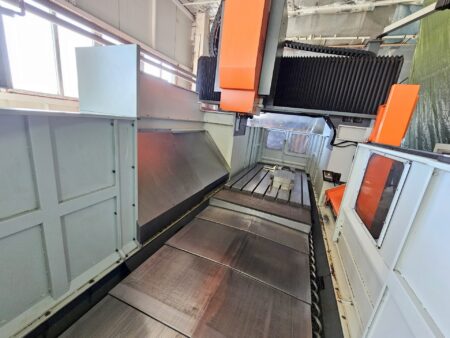

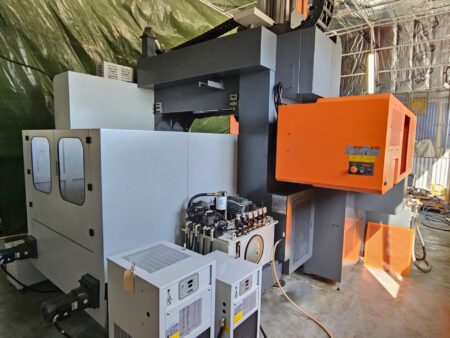

A munkaasztal két oldalán két csigás forgácsszállító és egy keresztirányú lánctalpas forgácsszállító van elhelyezve, a csigás szalagok végén lévő ürítő véggel. A megmunkálási módok programozására és a VISION WIDE VB-2016 gép működésének teljes körű vezérlésére egy korszerű, minden szükséges funkcióval rendelkező HEIDENHAIN iTNC 530 CNC-vezérlő szolgál.

Az X,Y,Z tengelyeken történő mozgások Turcite B anyaggal bevont csúszó vezetőkkel történnek, amelyek sima mozgást és nagyon nagy merevséget biztosítanak. A pontos pozicionálás garantálása érdekében változó körülmények között a gép tengelyei ezen felül kiváló minőségű HEIDENHAIN mérlegekkel vannak felszerelve. Egy speciális hűtőrendszer kiküszöböli a hőmérséklet emelkedése miatti dilatáció hatását, így az összes golyóscsavar és csapágy élettartama jelentősen meghosszabbodik.

A VISION WIDE 2000 x 1600 CNC marógép maximálisan 30 kW teljesítményű és 10000 fordulat/perc sebességű tengelye két hidraulikus henger között helyezkedik el. A hengerek egy sűrített levegővel töltött akkumulátorhoz csatlakoznak, hogy tehermentesítsék a Z tengely mozgatására szolgáló motort. Az előtolás a keresztgerenda mentén két, az orsó két oldalán szimmetrikusan elhelyezett csúszóvezető segítségével történik.

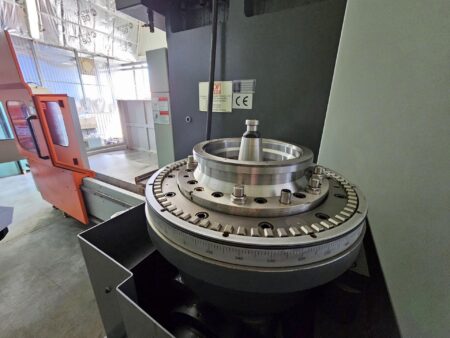

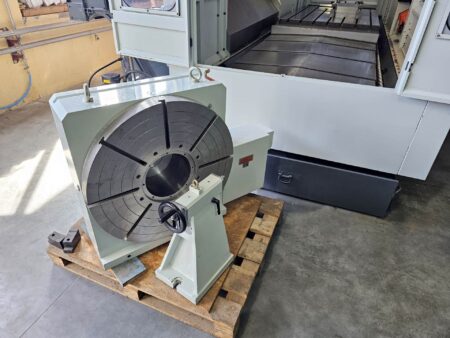

A kétoszlopos megmunkálóközpontot széleskörű felszereléssel kínálják, amely többek között egy 800 mm átmérőjű forgóasztalból, egy RENISHAW RMP-60 munkadarabszondából, egy RENISHAW TS 27R érintkező szerszámbeállító szondából és egy 32 állású, az orsó függőleges helyzetében történő gyors szerszámcserét biztosító tárból áll. A gép össztömege 25000 kg. A portálmegmunkáló központ eddig kis óraszámban dolgozott kis alkatrészek megmunkálásán.

A VISION WIDE VB-2016 CNC maróközpont műszaki adatai

• tengelyek száma: 3, 5 (az automata fej függőleges orsóra történő felszerelése után)
• munkaasztal felülete (hosszúság x szélesség): 2000 x 1300 mm
• maximális munkadarab súly: 8000 kg
• előtolási sebességek az X/Y/Z tengelyen: 2000/1600/1020 mm
• gyorsmenet az X tengelyen: 0-15000 mm/min
• gyorsmenet az Y tengelyen: 0-15000 mm/min
• gyorsmenet a Z tengelyen: 0-7000 mm/min
• a fej forgatása a C függőleges tengely körül: automatikus (indexelés 5°-onként)
• C tengely pozícionálási pontosság: ± 0,003°
• az automatikus fej maximális orsósebessége: 3000 rpm
• maximális orsófordulatszám: 10000 rpm
• maximális kimeneti orsófordulatszám (szorzóval): 26000 fordulat/perc (20%ED)
• maximális kimeneti orsófordulatszám (szorzóval): 20000 fordulat/perc (80%ED)
• maximális folyamatos kimeneti orsófordulatszám (szorzóval): 16000 fordulat/perc (100%ED)
• orsóteljesítmény (folyamatos/pillanatnyi): 24/30 kW
• maximális pillanatnyi orsóteljesítmény (szorzóval): 9,5 kW (20%ED)
• maximális távolság az orsócsúcs és az asztal között: 1225 mm
• minimális távolság az orsócsúcs és az asztal között: 205 mm
• orsó nyomatéka (folyamatos/ pillanatnyi): 152/191 Nm
• szerszámváltási idő (szerszámról szerszámra): 3 s
• maximális szerszámátmérő (üres szomszédos zsebek): 180 mm
• maximális szerszámátmérő (szomszédos zsebek foglaltak): 125 mm
• maximális szerszámhossz: 380 mm
• maximális szerszámsúly: 18 kg

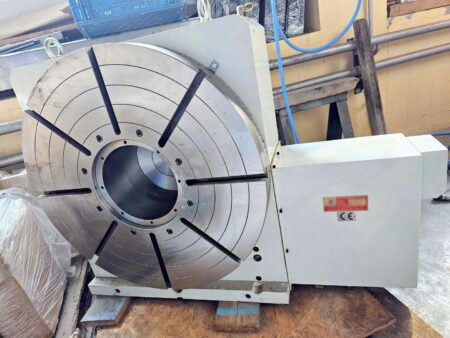

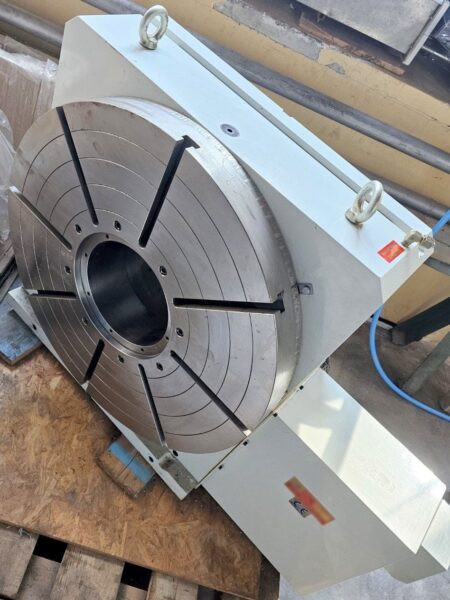

• forgóasztal átmérője: 800 mm
• a forgóasztal maximális terhelése (függőleges helyzetben): 500 kg
• a forgóasztal maximális terhelése (vízszintes helyzetben): 1000 kg
• a forgóasztal magassága (függőleges helyzetben): 880 mm
• a forgóasztal magassága (vízszintes helyzetben): 340 mm
• a forgótányér középpontja és az asztal állványa közötti távolság (függőleges helyzetben, vízszintes tengely körüli forgás): 480 mm
• átjárónyílás a forgóasztal tárcsájának közepén: d=254 mm
• a forgóasztal minimális indexelési lépése: 0,001°
• a forgóasztal kézi farokállványa
• függőleges kapuoszlopok közötti távolság: 1700 mm
• pozicionálási pontosság (300 mm): ± 0,005 mm
• pozicionálási pontosság teljes hosszban: ± 0,015 mm
• szorzási arány: 1:5
• szorzó rögzítése: ER16
• szorzótartó: SK-50

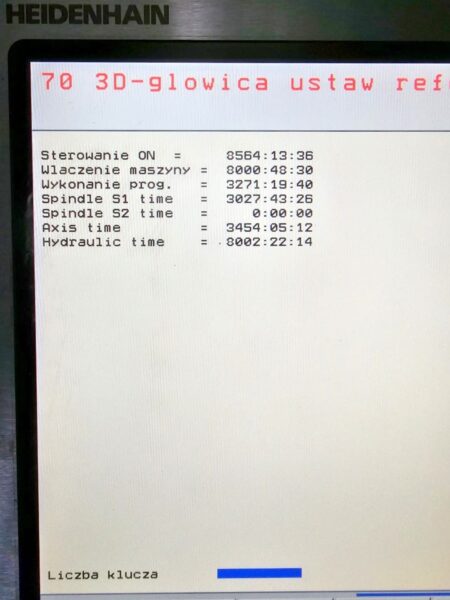

• gép bekapcsolási ideje: 8564 h
• orsó működési ideje: 3027 h
• programvégrehajtási üzemidő: 3271 h
• tengely működési idő: 3454 h
• méretek (hosszúság x szélesség x magasság): 7580 x 5355 x 4043 mm
• forgóasztal súlya: 1200 kg
• VTEC VB 2016 gép súlya: 25000 kg

A CNC marógép felszereltsége

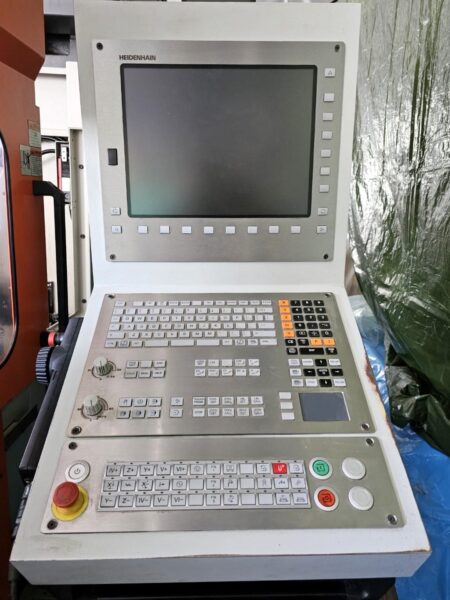

• CNC-vezérlés: HEIDENHAIN iTNC 530

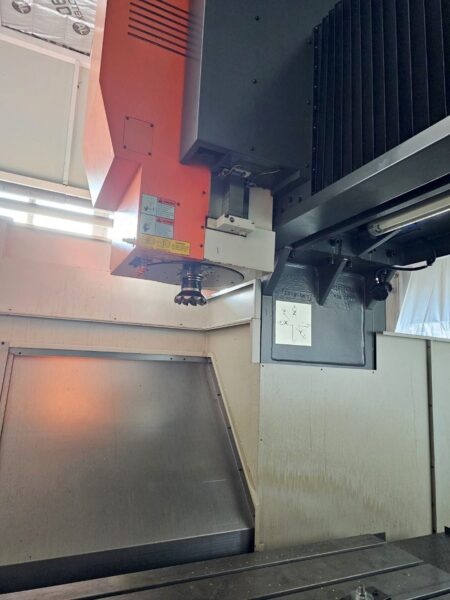

• automatikus forgófej (5 tengelyen történő megmunkálás lehetősége)
• forgóasztal
• munkadarab szonda: RENISHAW RMP-60
• érintkező szerszámbeállító szonda: RENISHAW TS 27R
• X,Y,Z tengely skálák: HEIDENHAIN
• 32 állású szerszámtároló
• szorzó a főorsó fordulatszámának szorzásához
• átfogó szerszámkészlet
• csavaros forgácsszállító (2 db)
• keresztirányú lánctalpas forgácsszállító
• orsókúp: ISO-50/ DIN 69871
• hűtés az orsón keresztül
• hűtőfolyadék-szivattyú: GRUNDFOS
• szerszámközponton keresztüli hűtés automata fejhez
• csúszó vezetőpályák
• golyóscsavaros hűtőrendszer
• folyadékhűtés
