ZREMB GH4 csőhajlító gép

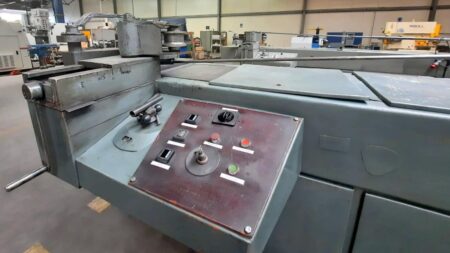

ZREMB GH4 csőhajlító gép, amelyet 1983-ban gyártottak, gyárakban használják a szerelőcsövek minden fajtájának pontos megmunkálása során. A csőhajlítás félautomata üzemmódban történik egy bütyökön, a cső legdeformáltabb szakaszát kitöltő doronggal. A géphez a mellékelt képeken látható átfogó felszerelés tartozik. A GH4 doronghajlító gép súlya 2450 kg.

A ZREMB csőhajlító gép a következőkből áll:
– hajtásmechanizmus
– dorongtovábbító mechanizmus
– vezetési mechanizmus
– vezérlőpanel-mechanizmus
– hidraulikus rendszer
– elektromos szerelvény
– vázszerkezet

A ZREMB GH4 hajlítógép műszaki leírása

• csőátmérők: 1 ½”; 2″, 2 ½”; 3″, 3 ½”; 4″
• maximális hajlítási szög: 180°
• hajlítási kapacitás (30 hajlítás): 180°/h
• fej munkamozgási ideje (180°): 38 s
• a fej visszatérési ideje (180°): 19 s
• görbe hajlítási módszer: hideg
• üzemmód: félautomata
• a munka- és segédmozgások hidraulikus meghajtása
• maximális hidraulikus rendszernyomás: 200 kG/cm2
• teljesítmény: 5,5 kW
• méretek (H x SZ x K): 4620 x 1240 x 1420 mm
• a gép súlya: 2450 kg

ZREMB GH 4 doronghajlító gép berendezései

• szerszámok profilok hajlításához, méretekkel

– 80 x 50 x 3 mm
– 50 x 50 x 3 mm

• szerszámok szalagprofilok hajlításához, méretekkel

– 90 x 55 x 2,6 mm
– 60 x 30 x 2 mm

• tüskék

– fi 51,5 mm
– fi 69 mm (2 db)
– fi 96 mm
– fi 103 mm

• csőbilincsek és szorítógyűrűk

– 76,1 mm
– 100 mm
– 109 mm

• görgők 60,3 mm és 76,1 mm csőhöz
• 2″ cső – görgőkészlet és tüske
• 1,5″ cső – szerszámkészlet szorító nélkül

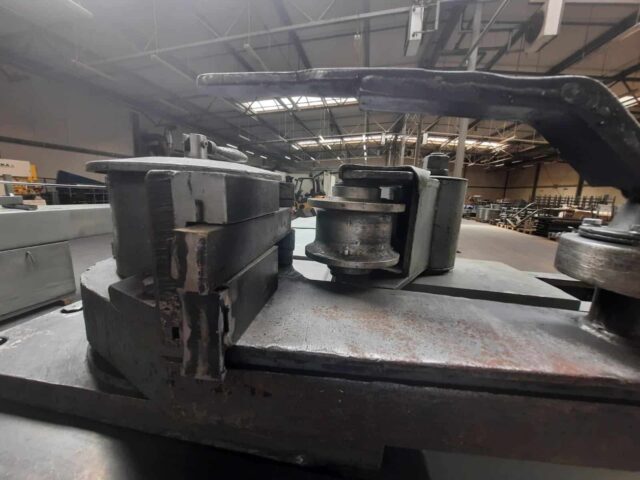

A szerszámkészlet egy csőtípushoz a következőket tartalmazza: bütyök, szorító és szorítógyűrű, dorong és 3 db görgő.
