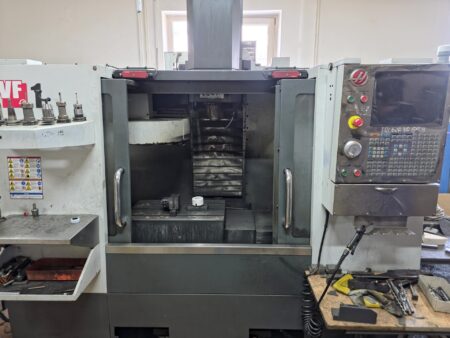

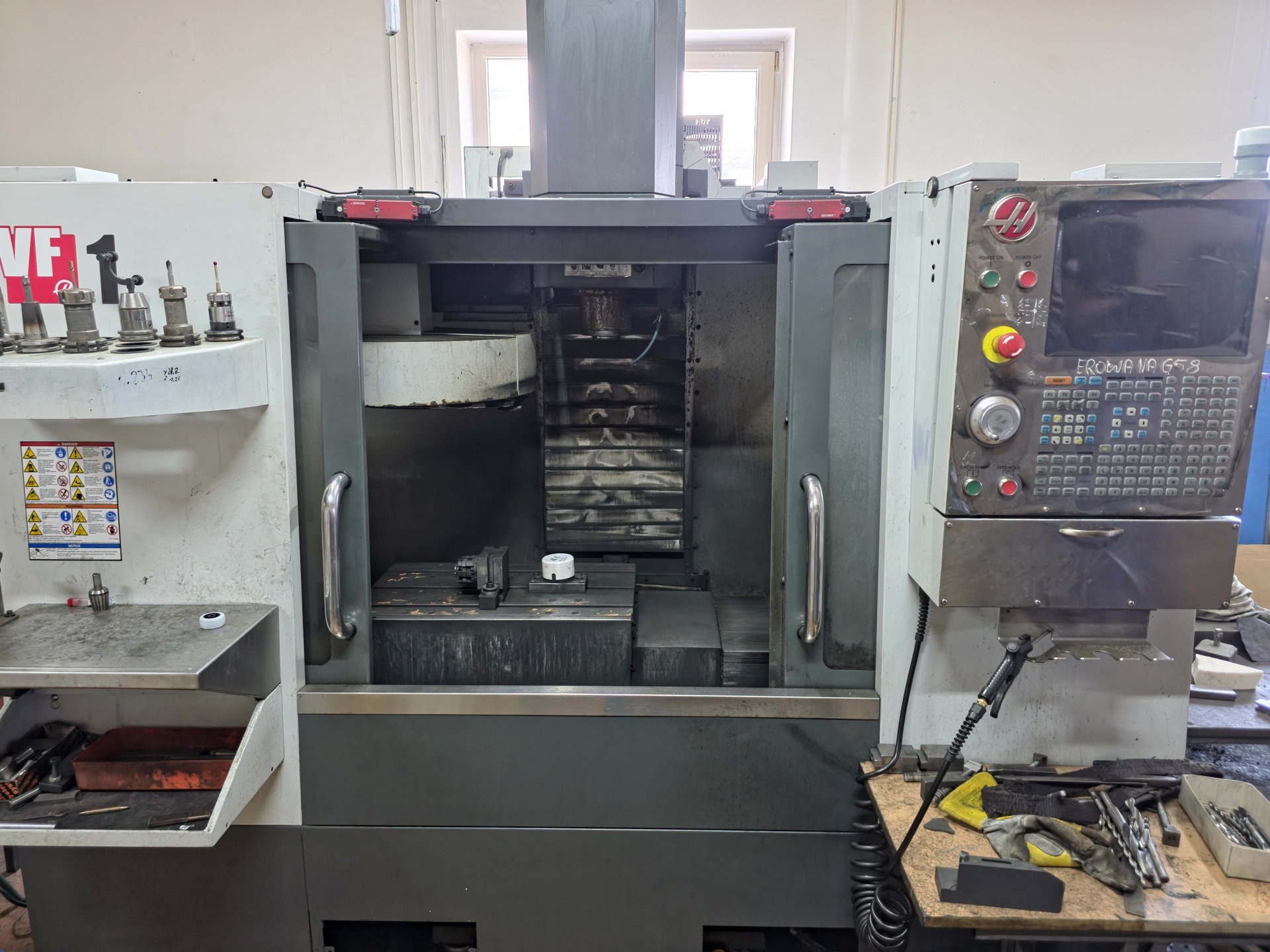

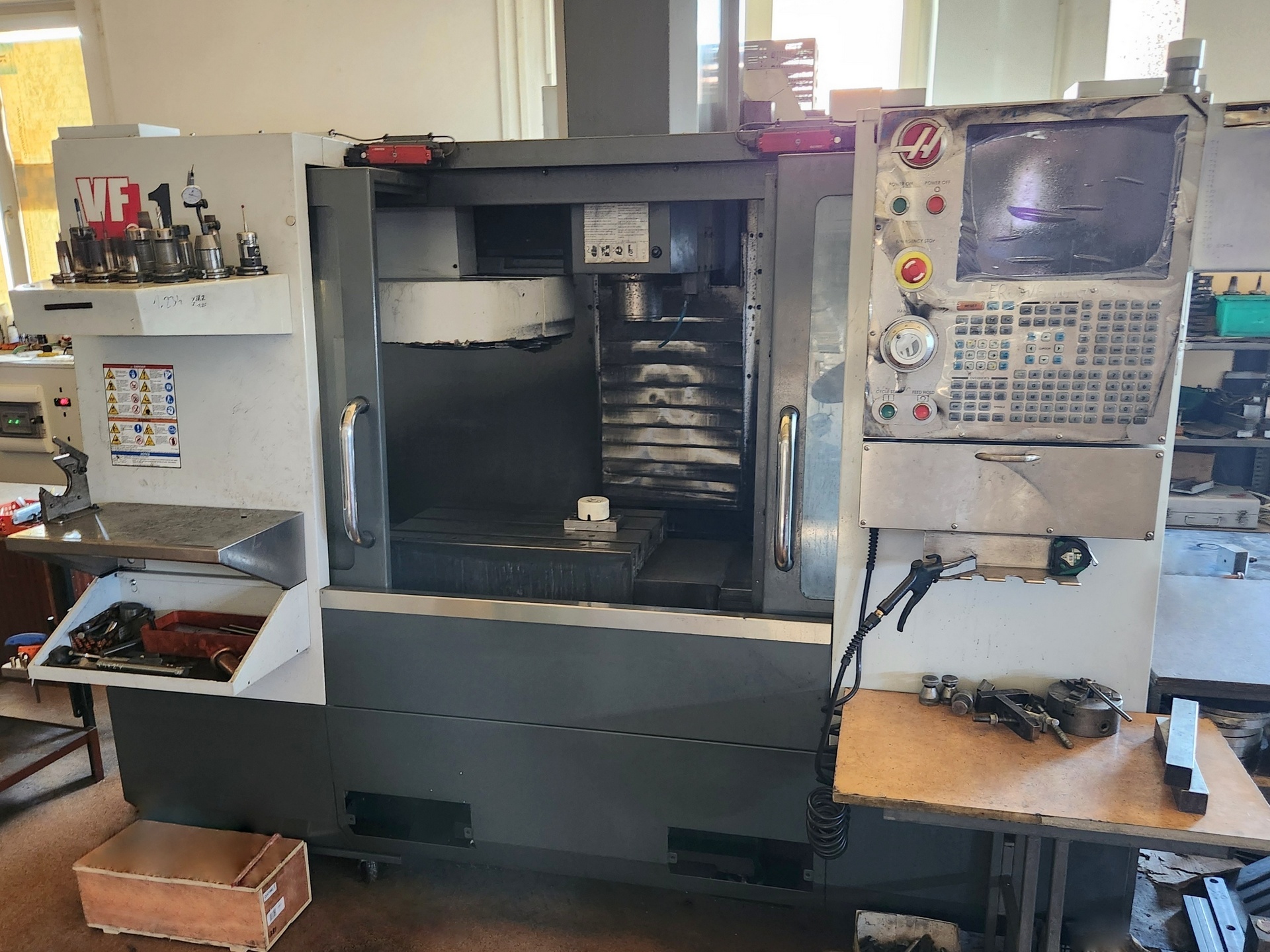

Centrum obróbcze CNC HAAS VF-1

Centrum obróbcze CNC HAAS VF-1 zbudowane zostało w 2013 roku w Stanach Zjednoczonych przez HAAS AUTOMATION, INC. Maszyna wykorzystywana była do produkcji precyzyjnych form i narzędzi, nie pracowała w produkcji seryjnej. Przez cały okres użytkowania poddawana była regularnym przeglądom serwisowym oraz bieżącej konserwacji.

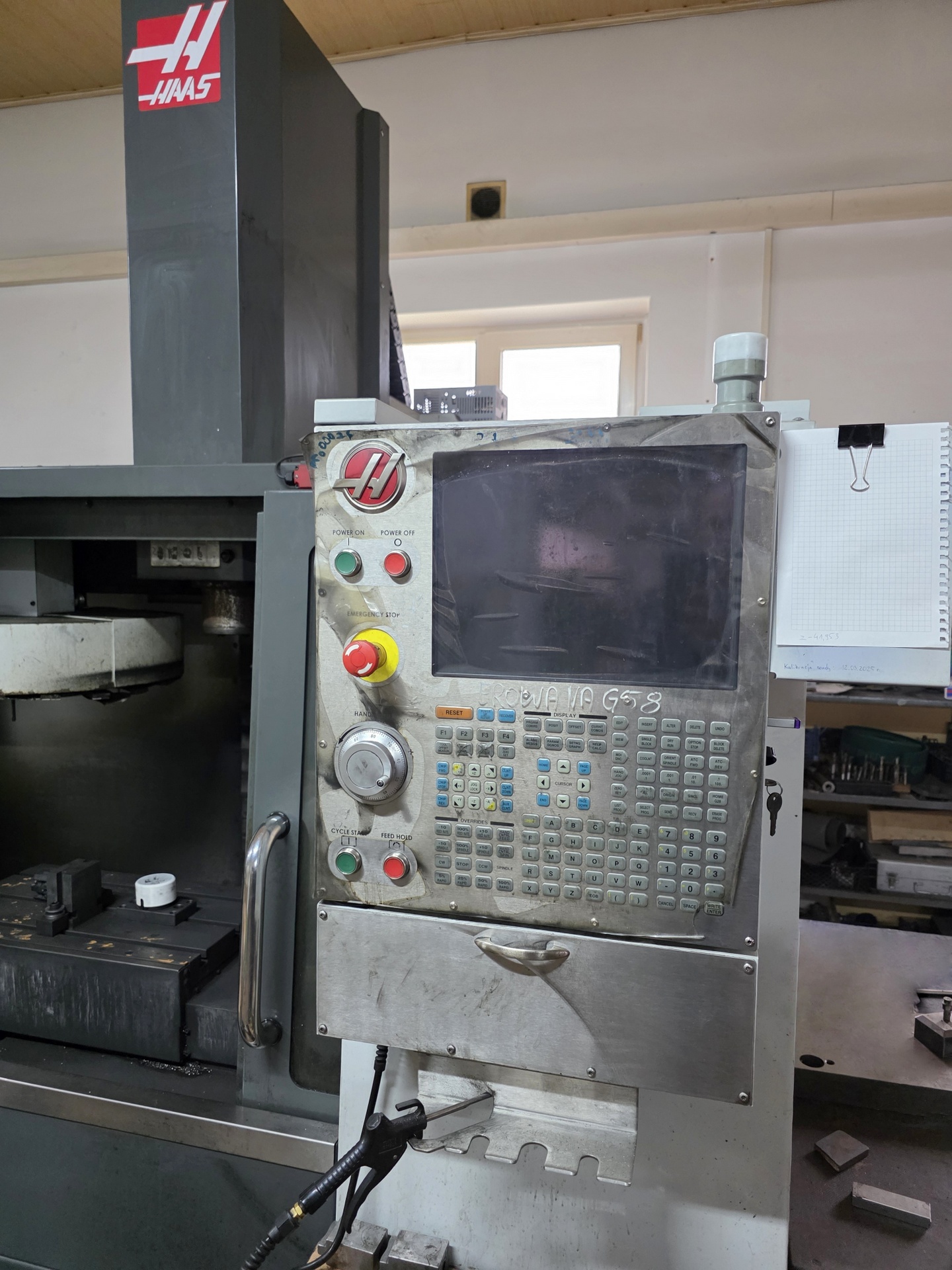

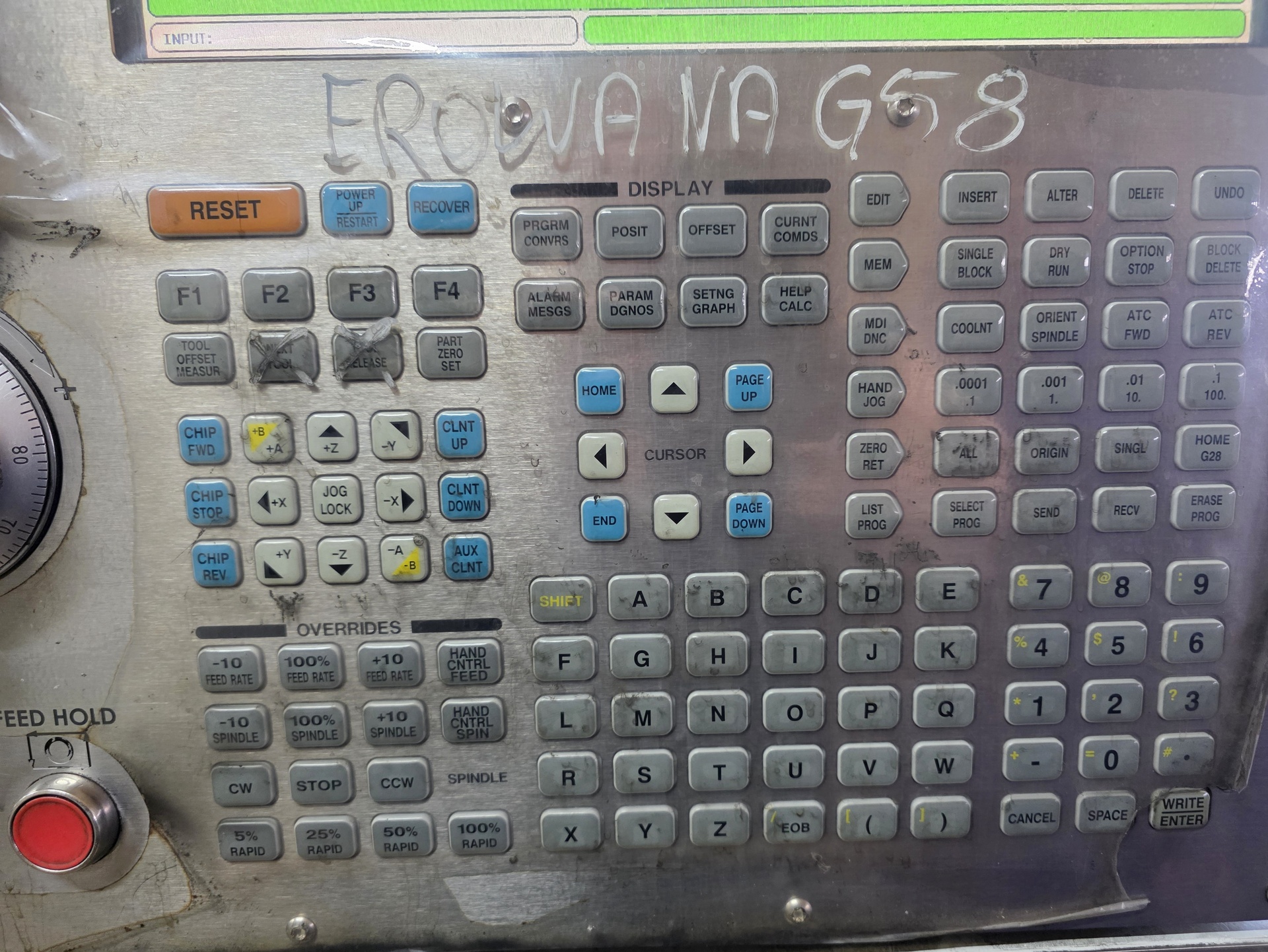

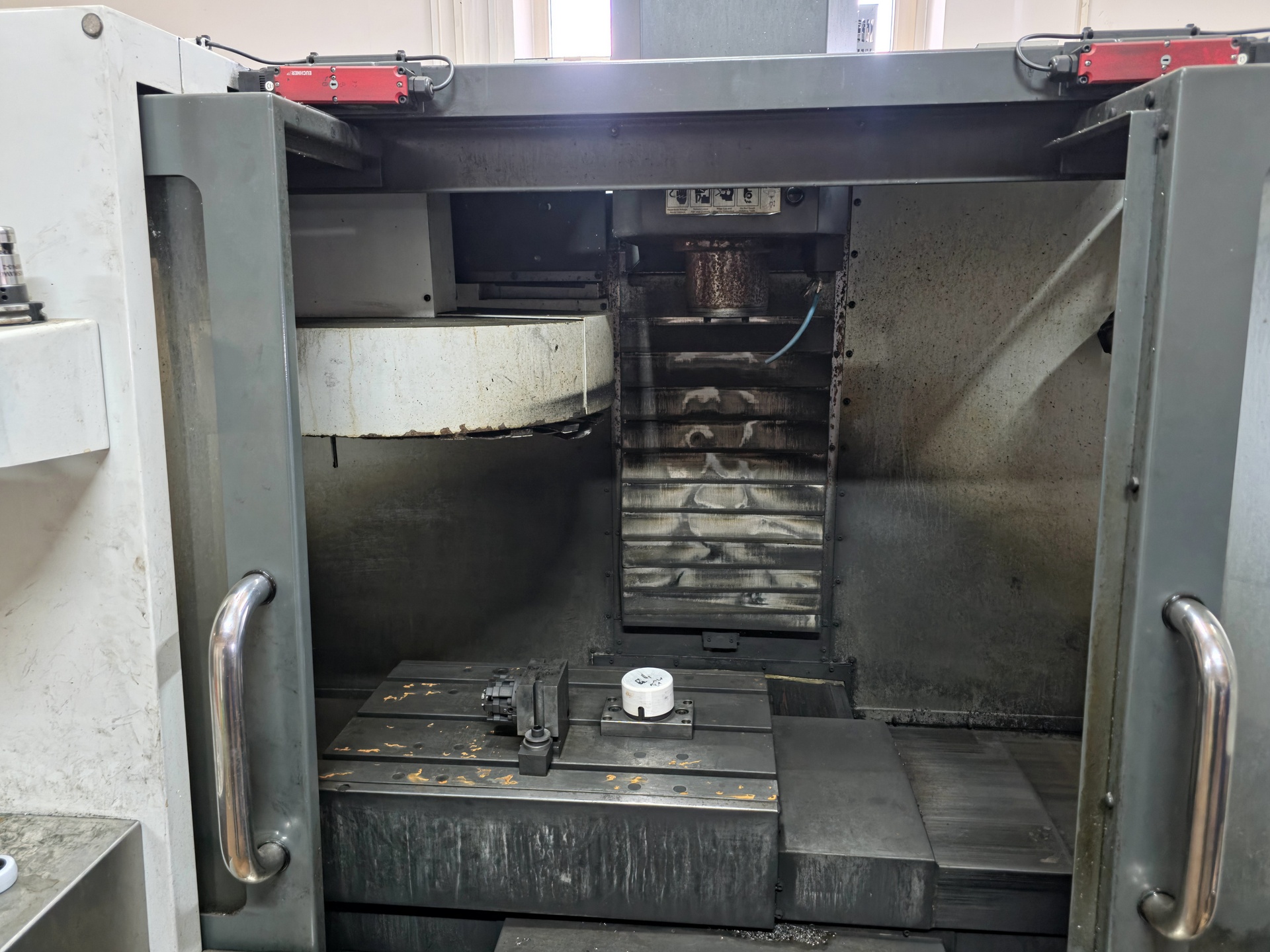

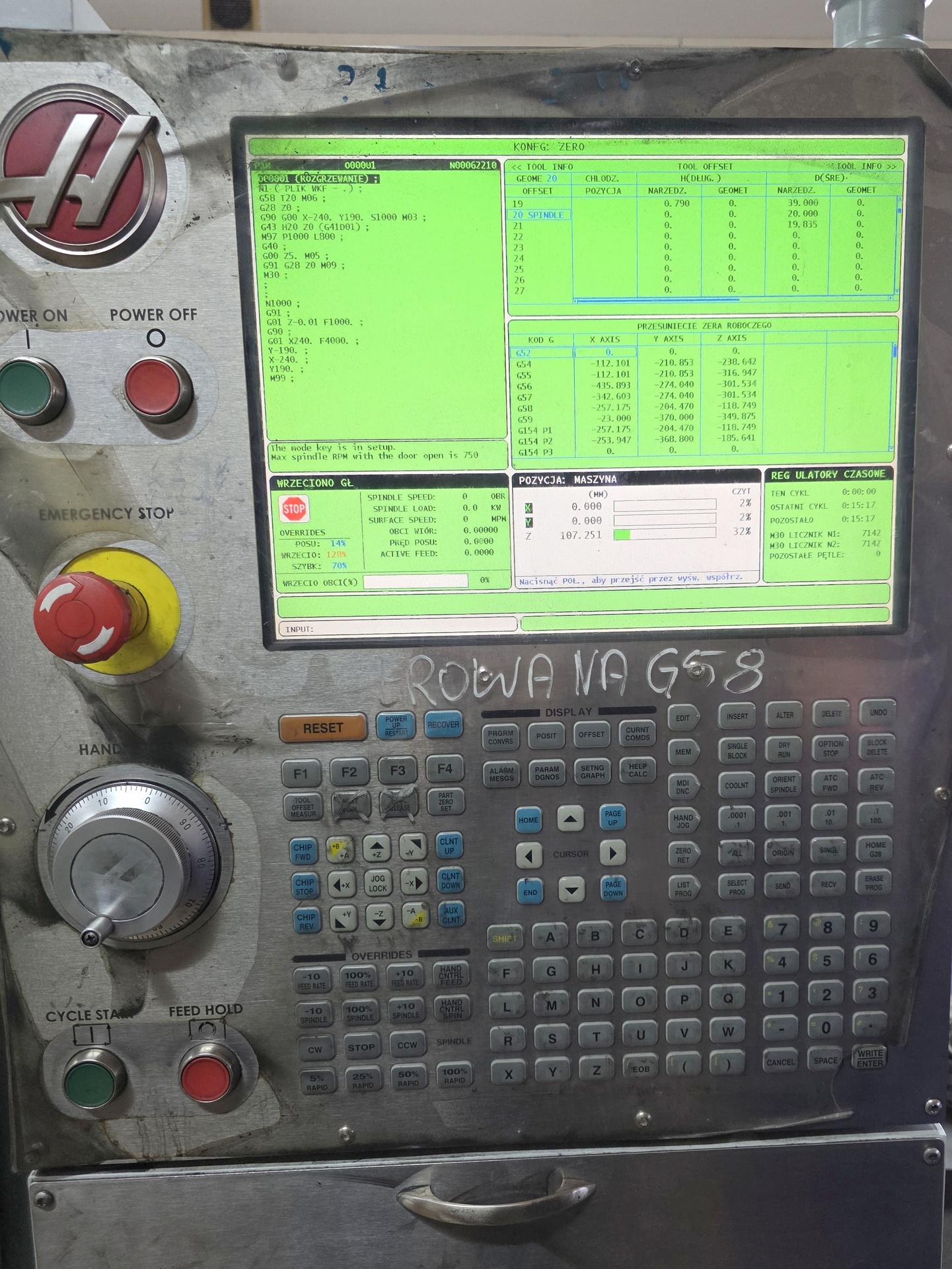

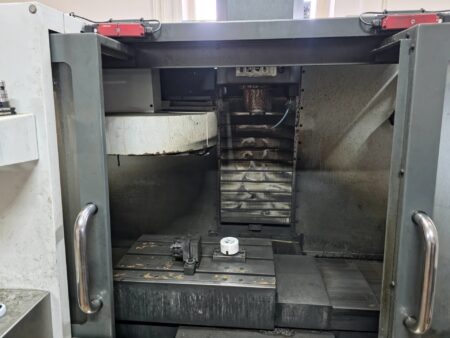

HAAS VF-1 przeznaczony jest do precyzyjnej obróbki detali wykonanych m.in. z aluminium i stali. W stosunku do swoich kompaktowych wymiarów maszyna oferuje dużą przestrzeń roboczą, zapewniając pełną swobodę przeprowadzanych operacji. Obróbka realizowana jest za pomocą wydajnego wrzeciona oraz narzędzi skrawających, pobieranych z 20-pozycyjnego magazynu. Wrzeciono napędzane silnikiem o dużej mocy osiąga maksymalną prędkość obrotową na poziomie 8100 obr/min i porusza się w osi X,Y,Z o posuwach wynoszących odpowiednio 508 mm, 406 mm i 508 mm. Duży stół wyposażony w rowki teowe umożliwia z kolei szybki montaż oprzyrządowania i stabilne mocowanie obrabianych elementów. Całość dopełnia inteligentny sterownik CNC HAAS z intuicyjnym interfejsem i dostępem do wielu zaawansowanych funkcji. Wszystko to sprawia, że oferowane centrum obróbcze pionowe CNC HAAS VF1 to najlepszy wybór dla zakładów produkcyjnych i narzędziowni.

Specyfikacja techniczna frezarki CNC HAAS VF-1

• sterownik CNC: HAAS
• posuw w osi X/Y/Z: 508/406/508 mm
• posuw przyśpieszony w osi X,Y,Z: 25,4 m/min
• maksymalny posuw roboczy: ok. 16,5 m/min
• maksymalna prędkość obrotowa wrzeciona: 8100 obr/min
• stożek wrzeciona: SK40 / CAT40
• moment obrotowy wrzeciona (przy 2000 obr/min): ok. 122 Nm
• moc wrzeciona: 22,4 kW (30 HP)
• 20-pozycyjny magazyn narzędzi z automatycznym zmieniaczem narzędzi (ATC)
• pneumatyka doprowadzona do wrzeciona
• pistolet do sprężonego powietrza
• oświetlenie przestrzeni roboczej
• prąd pełnego obciążenia: 70 A
• zasilanie maszyny HAAS: 3x 360-480 V; 50/60 Hz
