Centrum obróbcze pionowe CNC AFM DEFUM BACA R-1000

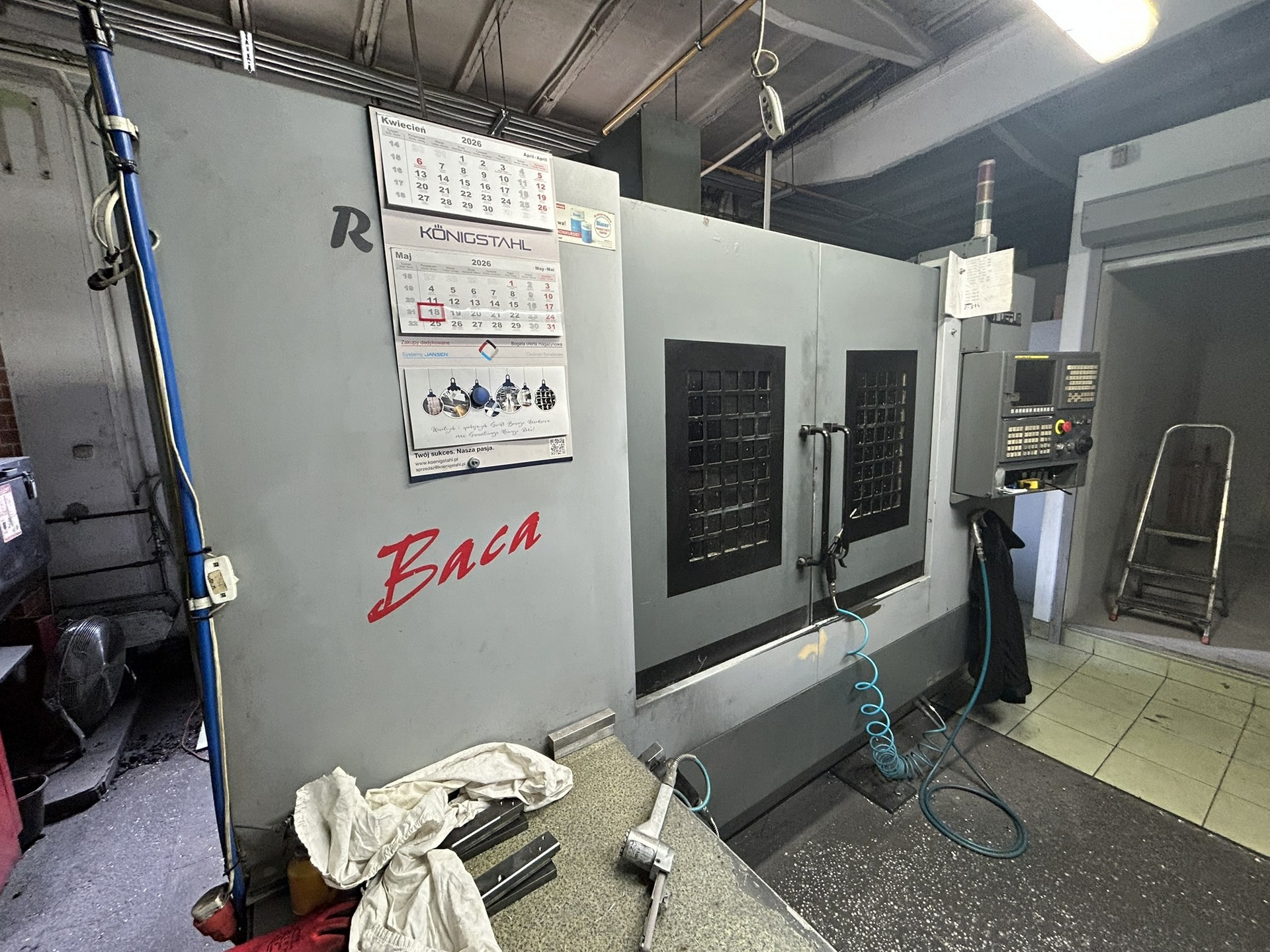

Centrum obróbcze pionowe CNC AFM DEFUM BACA R-1000 zbudowane zostało w 2013 roku w Polsce przez Andrychowską Fabrykę Maszyn S.A. Maszyna przeznaczona jest do precyzyjnej obróbki detali o maksymalnej wadze 500 kg. Połączenie stabilnej konstrukcji z wysokiej jakości podzespołami gwarantuje uzyskanie najlepszych rezultatów obróbczych. Dzięki temu frezarka CNC doskonale sprawdza się w zakładach produkcyjnych, zarówno w produkcji jednostkowej, jak i seryjnej.

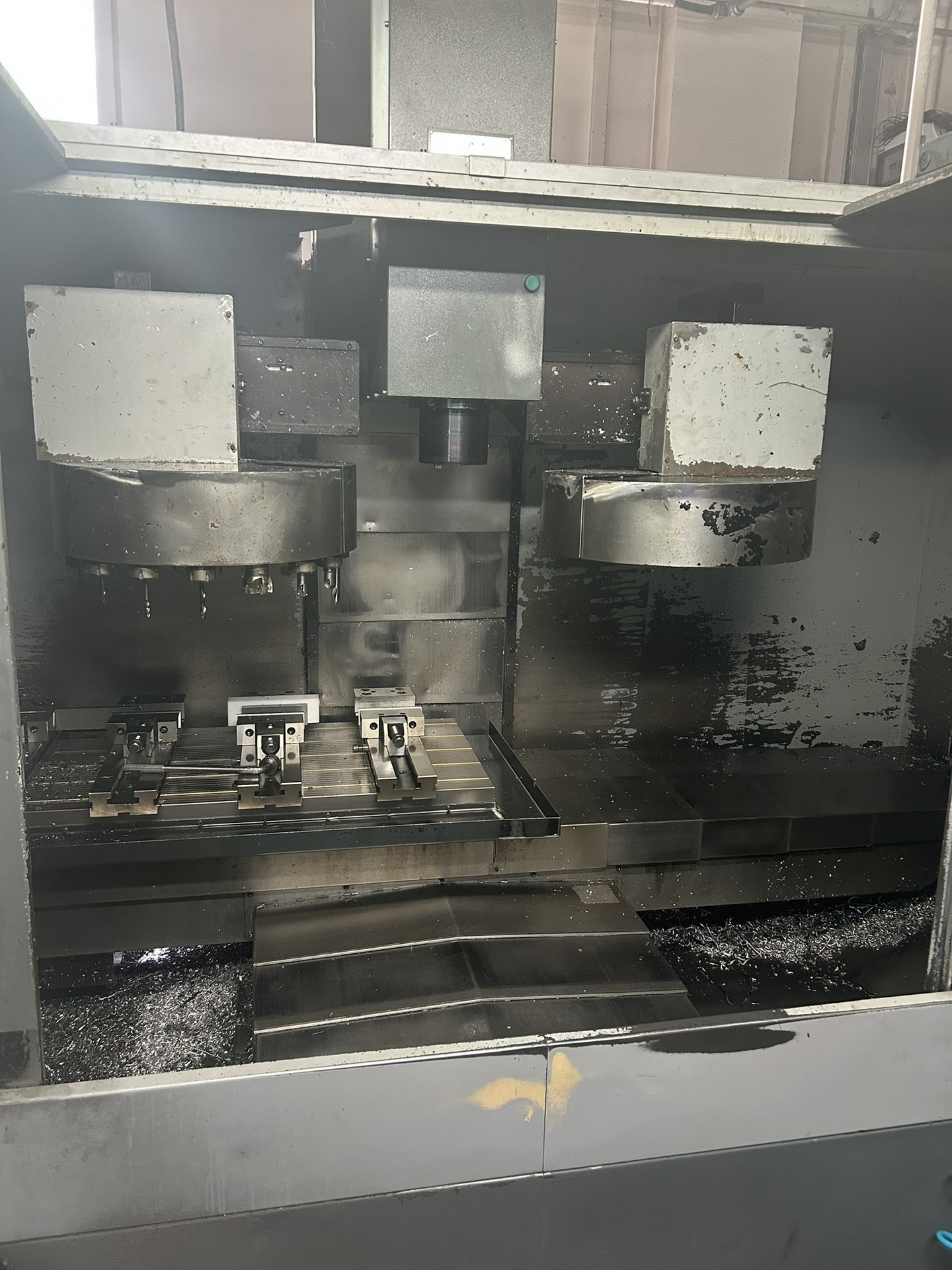

Obróbka detali realizowana jest w trzech osiach X, Y i Z o posuwach wynoszących odpowiednio 1000 mm, 510 mm oraz 560 mm. W celu zagwarantowania doskonałej dynamiki i powtarzalności posuwów wszystkie osie liniowe napędzane są za pomocą wydajnych serwonapędów. Wrzeciono pracujące z maksymalną prędkością 8000 obr/min posiada stożek BT40, który umożliwia wykorzystanie szerokiego zakresu narzędzi skrawających przeznaczonych do różnorodnych operacji obróbczych. Stół roboczy o długości 1200 mm i szerokości 500 mm wyposażony jest z kolei w rowki T-owe do szybkiego i łatwego mocowania detali.

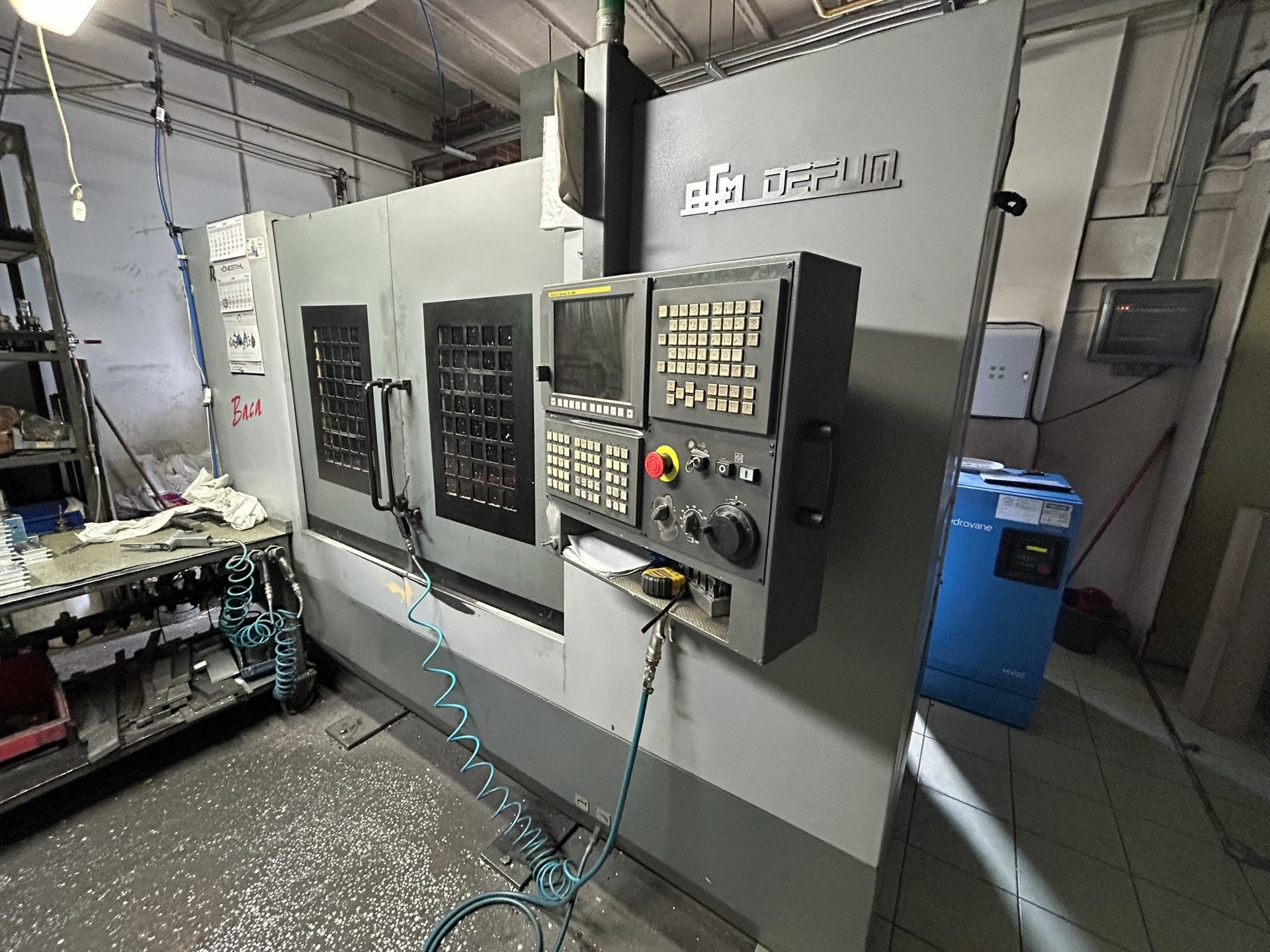

AFM DEFUM BACA R-1000 obsługiwane jest za pomocą zaawansowanego systemu sterowania marki FANUC. Sterownik CNC z intuicyjnym interfejsem ułatwia programowanie wszystkich niezbędnych parametrów obróbki, zapewniając pełną kontrolę nad pracą maszyny. Centrum obróbcze CNC AFM BACA R 1000 waży 4400 kg.

Specyfikacja techniczna centrum frezarskiego AFM DEFUM BACA R-1000

• sterowanie CNC: FANUC
• posuw w osi X/Y/Z: 1000/510/560 mm
• posuw przyśpieszony w osi X/Y/Z: 30/30/20 m/min
• wymiary stołu roboczego (dł. x szer.): 1200 x 500 mm
• maksymalny ciężar detalu: 500 kg
• maksymalna prędkość obrotowa wrzeciona: 8000 obr/min
• stożek wrzeciona: BT40
• moc napędu wrzeciona (S1/S6): 7,5/11 kW
• maksymalny moment obrotowy wrzeciona: 74 Nm
• 32-pozycyjny magazyn narzędzi
• maksymalna średnica narzędzia: 90 mm
• maksymalna długość narzędzia: 300 mm
• czas wymiany narzędzia: 10 s
• siła zacisku narzędzia: 7,5 kN
• liczba rowków T-owych: 5
• szerokość rowków T-owych: 14 mm
• rozstaw rowków T-owych: 100 mm
• serwonapędy we wszystkich osiach
• układ chłodzenia
• pojemność zbiornika oleju: 25 cm3
• ciśnienie układu pneumatycznego: 0,6 MPa
• gabaryty (dł. x szer. x wys.): 2300 x 2950 x 2750 mm
• ciężar maszyny BACA R1000: 4400 kg
